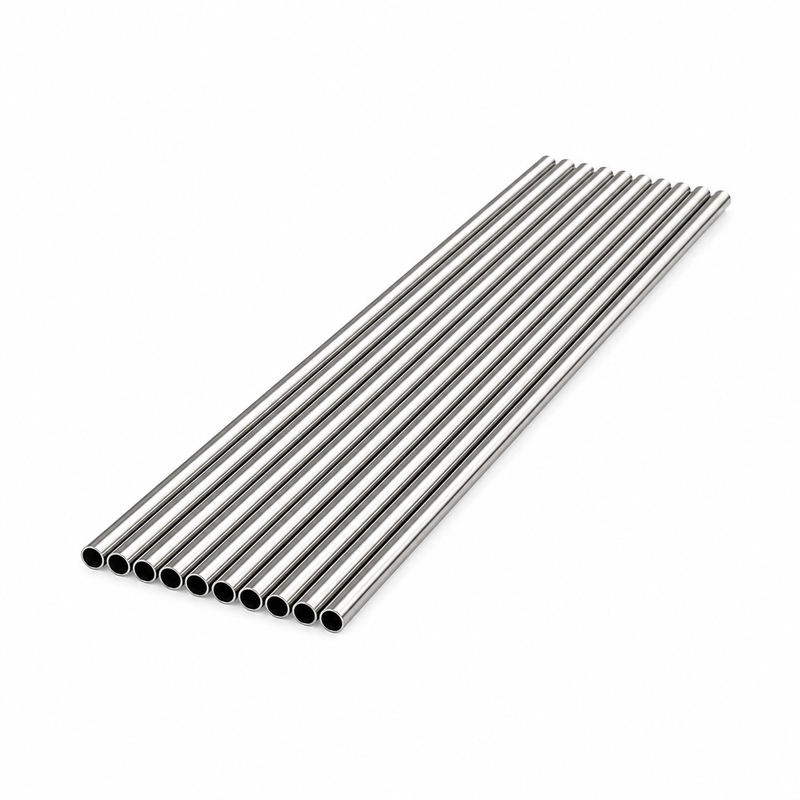

الأنبوب الشعري المبرد عبارة عن أنابيب ذات قطر صغير مرسومة بدقة ومصممة لتطبيقات درجات الحرارة المنخفضة للغاية والتي تتطلب تحكمًا دقيقًا في السوائل وتنظيم الضغط والنقل الحراري وتقييد التدفق. تم تصنيع الأنابيب بواسطة Huashang Steel، وهي مصنوعة من سبائك من الدرجة المبردة بما في ذلك الفولاذ المقاوم للصدأ TP316L، وInconel 625، وIncoloy 825، وMonel 400. وتحتفظ بالقوة الميكانيكية وثبات الأبعاد عند درجات حرارة منخفضة تصل إلى -269 درجة مئوية (-452 درجة فهرنهايت).
يخدم هذا الأنابيب مجموعة واسعة من التطبيقات الصناعية، بما في ذلك إنتاج المبردات، وأنظمة الطاقة الهيدروجينية، وتصنيع أشباه الموصلات، وهندسة الطيران، ومرافق البحث العلمي. يتم إنتاج الأنابيب من خلال عمليات دقيقة مرسومة على البارد، وتتميز بالتحكم الدقيق في الأبعاد وخيارات متعددة لتشطيب السطح لتلبية المتطلبات المحددة لعمليات صناعة التبريد والهيدروجين.
 |  |  |
المعلمة | يتراوح |
|---|---|
درجة المادة | TP316L، إنكونيل 625، إنكولوي 825، مونيل 400 |
معيار | أستم A269، أستم A632، أستم B444، أستم B423 |
عملية التصنيع | أنبوب دقيق غير ملحوم/مسحوب على البارد |
القطر الخارجي (OD) | 0.30 ملم – 8.00 ملم |
سمك الجدار (بالوزن) | 0.05 ملم – 1.00 ملم |
طول | طول مستقيم أو لفائف |
الانتهاء من السطح | بكالوريوس، إب، مخلل |
تسامح | ±0.01 مم إلى ±0.03 مم |
درجة حرارة التشغيل | -269 درجة مئوية إلى +600 درجة مئوية |
شهادة | EN10204 3.1، PED 2014/68/الاتحاد الأوروبي |
تتوفر مجموعتان من الأحجام القياسية المحددة مسبقًا لسيناريوهات التطبيق الشائعة. يمكن تصنيع الأبعاد المخصصة وفقًا لرسومات العميل ومتطلبات التحكم في التدفق المحددة.
مقاسات فائقة الدقة
التطوير التنظيمي (مم) | بالوزن (مم) | معرف (مم) |
|---|---|---|
0.80 | 0.15 | 0.50 |
1.00 | 0.20 | 0.60 |
1.20 | 0.20 | 0.80 |
1.60 | 0.25 | 1.10 |
2.00 | 0.30 | 1.40 |
2.50 | 0.30 | 1.90 |
3.00 | 0.50 | 2.00 |
4.00 | 0.50 | 3.00 |
6.00 | 0.80 | 4.40 |
8.00 | 1.00 | 6.00 |
الأحجام الشائعة لصناعة المبردات والهيدروجين
مقاس |
|---|
0.8 × 0.15 ملم |
1.0 × 0.20 ملم |
1.2 × 0.20 ملم |
1.6 × 0.25 ملم |
2.0 × 0.30 ملم |
3.0 × 0.50 ملم |
4.0 × 0.50 ملم |
تم تصميم الأنابيب لتقديم أداء ثابت في بيئات التشغيل المبردة. فهو يحافظ على المتانة واستقرار الأبعاد عند درجات حرارة تصل إلى -269 درجة مئوية، مما يدعم الاستخدام طويل الأمد في أنظمة درجات الحرارة المنخفضة للغاية. بالنسبة لأنظمة توسيع Joule-Thomson (JT) ودوائر التبريد المبردة، يوفر القطر الداخلي الذي يتم التحكم فيه بدقة تقييدًا مستقرًا للتدفق وتنظيم السوائل.
إن التحكم الصارم في الإنتاج للقطر الخارجي، والقطر الداخلي، وسمك الجدار يضمن خصائص تدفق يمكن التنبؤ بها عبر دفعات الإنتاج. تتوافق مواد السبائك المختارة مع الهيليوم والهيدروجين والنيتروجين والأكسجين وغيرها من الوسائط المبردة الشائعة. بالنسبة لأنظمة الغاز عالية النقاء، تتوفر تشطيبات الأسطح اللامعة (BA) والمصقولة كهربائيًا (EP) بمستويات خشونة سطحية يمكن التحكم فيها. تتوافق المادة الأساسية مع عمليات اللحام المداري والتجميع الآلي من أجل تكامل الإنتاج المبسط.
 |  |  |
 |  |  |
 |  |  |
تخضع جميع المواد الخام الواردة للتحقق من شهادة اختبار المطحنة، وتتبع رقم الحرارة، والتعرف الإيجابي على المواد (PMI)، وتحليل التركيب الكيميائي للتأكد من الامتثال الكامل لدرجات المواد المحددة.
يتم إجراء فحص الأبعاد بنسبة 100% على كل أنبوب، بما في ذلك القطر الخارجي والقطر الداخلي وسمك الجدار والطول. يتضمن الفحص الهندسي الإضافي فحص البيضاوية، وقياس التركيز، وفحص الاستقامة، وفحص التحضير النهائي، مع تفاوتات نموذجية للأبعاد تبلغ ±0.01 مم لكل من OD وWT. يغطي الاختبار الميكانيكي قوة الشد، وقوة الخضوع، والاستطالة، والصلابة، والتسطيح، وخصائص الحرق للتحقق من الأداء الهيكلي في ظل ظروف التبريد والضغط.
تتضمن طرق الاختبار غير المدمرة اختبار التيار الدوامي (ECT)، واختبار الموجات فوق الصوتية (UT)، واختبار الاختراق (PT) للمكونات المجمعة. يتم إجراء اختبار الضغط الهوائي واختبار الضغط الهيدروستاتيكي للتحقق من مقاومة الضغط وأداء الختم.
بالنسبة لتطبيقات الهيدروجين والهيليوم، يتم إجراء التحقق من الخلو من الزيت، والتحقق من الخلو من الشحوم، والفحص الخالي من الجسيمات، وفحص التغليف النظيف لتلبية متطلبات النظام عالي النقاء. يتم تزويد جميع الطلبات بالوثائق الكاملة، بما في ذلك شهادة المواد EN10204 3.1، وتقرير PMI، وتقرير فحص الأبعاد، وتقرير الاختبار الميكانيكي، وتقرير خشونة السطح، وتقرير NDT.
يتم نشر الأنابيب الشعرية المبردة عبر قطاعات صناعية متعددة. في تصنيع المبردات، تعمل كأنابيب تقييد التدفق الدقيقة وقنوات نقل الحرارة في Gifford-McMahon (GM)، وأنبوب النبض، ومبردات التبريد Stirling. كما أنها تدعم أنظمة المضخات بالتبريد لتصنيع أشباه الموصلات، وإنتاج لوحات العرض، ومعدات الطلاء الفراغي.
في أنظمة الطاقة الهيدروجينية، يتم دمج الأنابيب في مسال الهيدروجين السائل (LH₂)، ومحطات التزود بالوقود الهيدروجيني، وأنظمة التخزين، وأنظمة الضاغط، ومنصات اختبار خلايا الوقود. كما أنه يخدم أيضًا أجهزة تبريد الهيليوم بما في ذلك وحدات الاسترداد وأنظمة التدوير ومعدات التبريد. وتشمل حالات الاستخدام الإضافية أنظمة دفع الصواريخ، وخطوط نقل الوقود المبرد، وأنظمة التحكم الحراري عبر الأقمار الصناعية في الفضاء الجوي؛ ومسرعات الجسيمات، والمغناطيسات فائقة التوصيل، وأنظمة تبريد الحوسبة الكمومية في البحث العلمي؛ وتبريد التصوير بالرنين المغناطيسي والتخزين الطبي المبرد في المعدات الطبية.
يتم إنتاج الأنابيب الشعرية المبردة من الفولاذ المقاوم للصدأ TP316L، وInconel 625، وIncoloy 825، وMonel 400، وجميعها مُصممة لظروف الخدمة المبردة.
يدعم الأنبوب نطاق درجة حرارة التشغيل من -269 درجة مئوية إلى +600 درجة مئوية، مع الاحتفاظ بالخصائص الهيكلية خلال التقلبات الشديدة في درجات الحرارة.
التشطيبات السطحية المتاحة تشمل BA، EP، والمخلل. يحتوي سطح BA على خشونة نموذجية تبلغ Ra ≥ 0.8 ميكرومتر، وسطح EP القياسي له Ra ≥ 0.4 ميكرومتر، ويصل سطح EP عالي النقاء إلى Ra ≥ 0.25 ميكرومتر.
يتم تزويد كل طلب بشهادة المواد EN10204 3.1 ويتوافق مع PED 2014/68/EU. يتم أيضًا تضمين تقارير الفحص الكاملة التي تغطي عناصر مؤشر مديري المشتريات (PMI) والأبعاد والميكانيكية وعناصر الاختبارات غير التدميرية.
بالنسبة لطلبات الأبعاد المخصصة أو الاستشارات الخاصة بالمشروع، يمكن لفرق المشتريات التجارية الاتصال بـ Huashang Steel للحصول على دعم مخصص.
