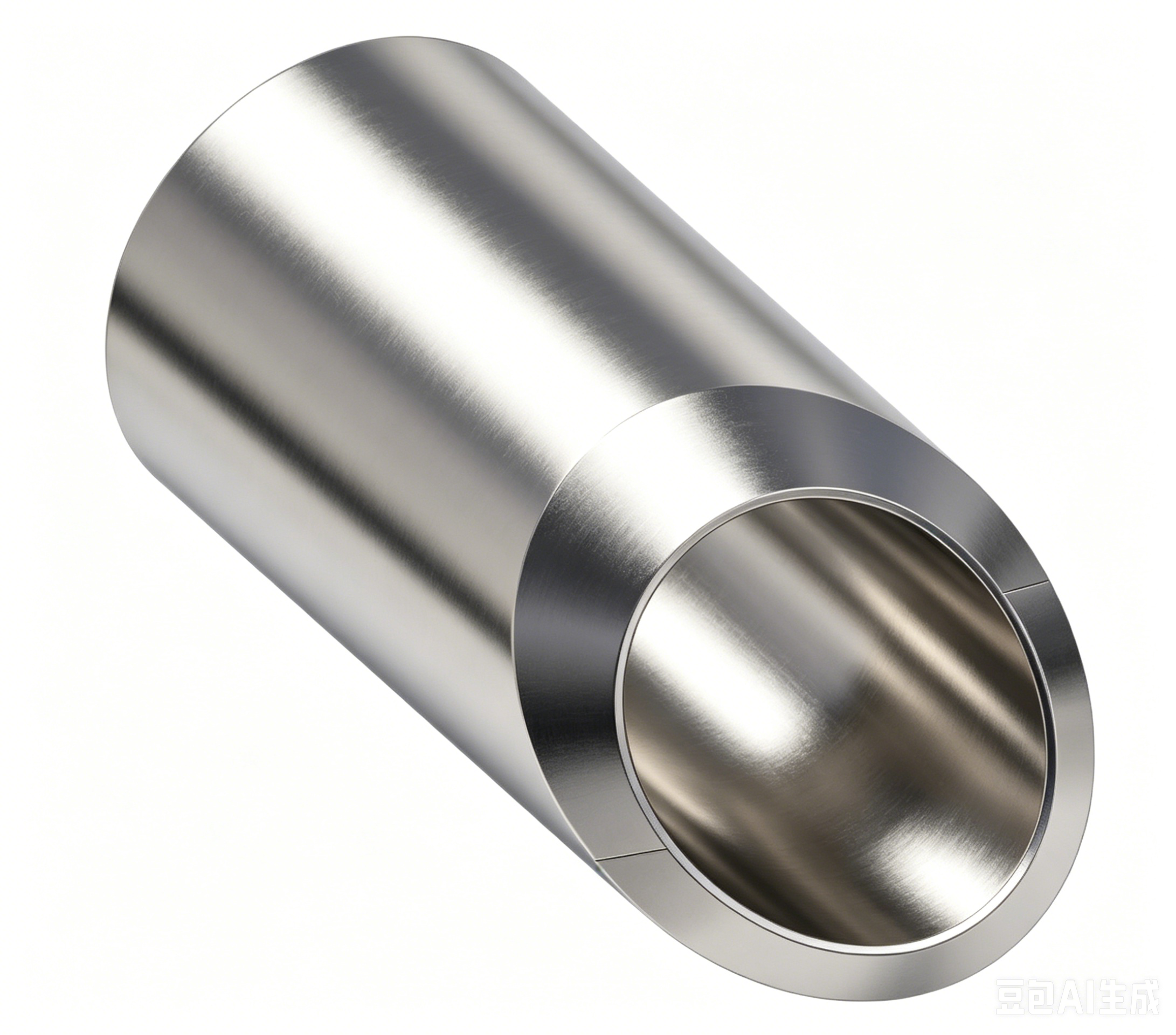

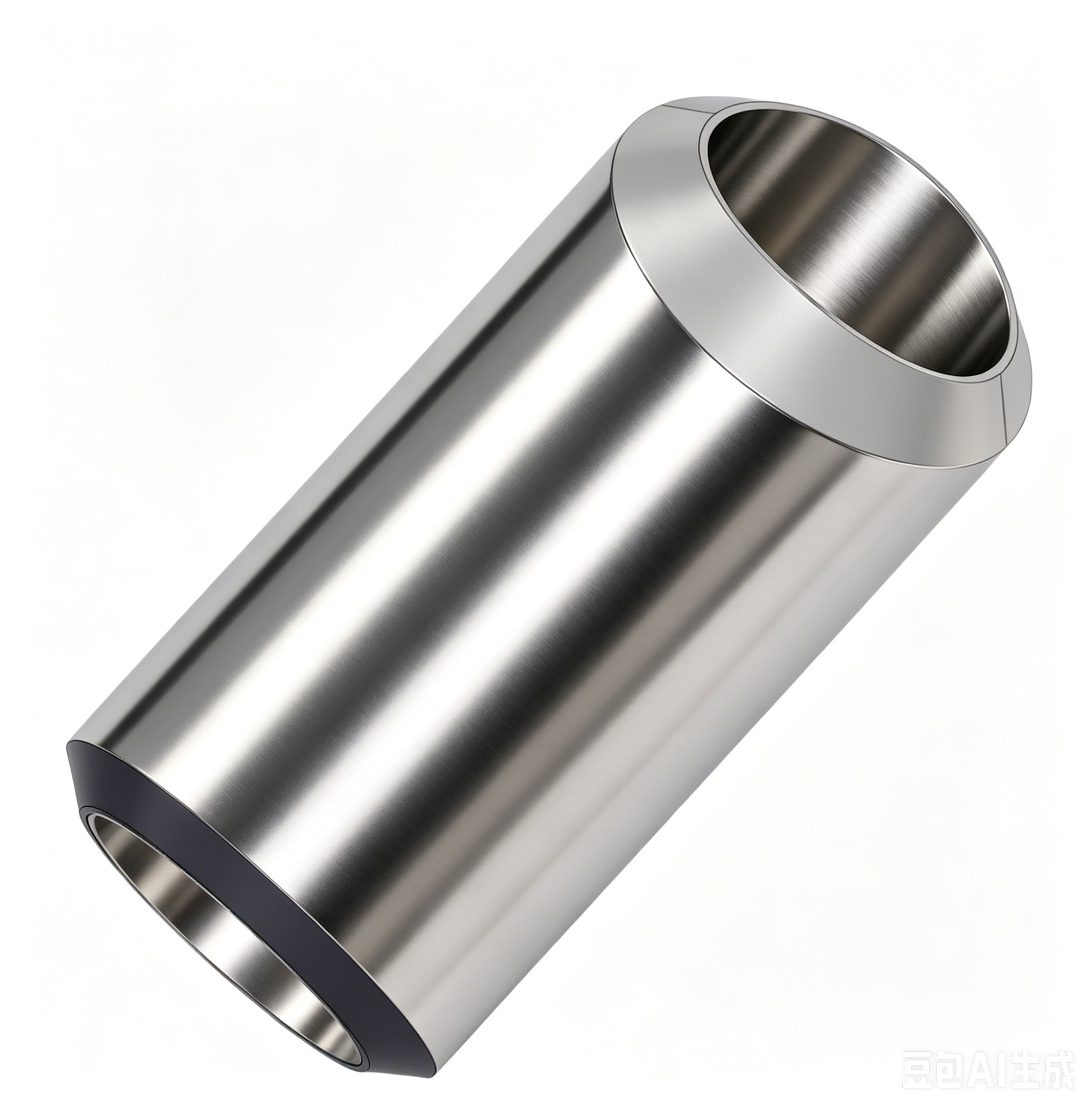

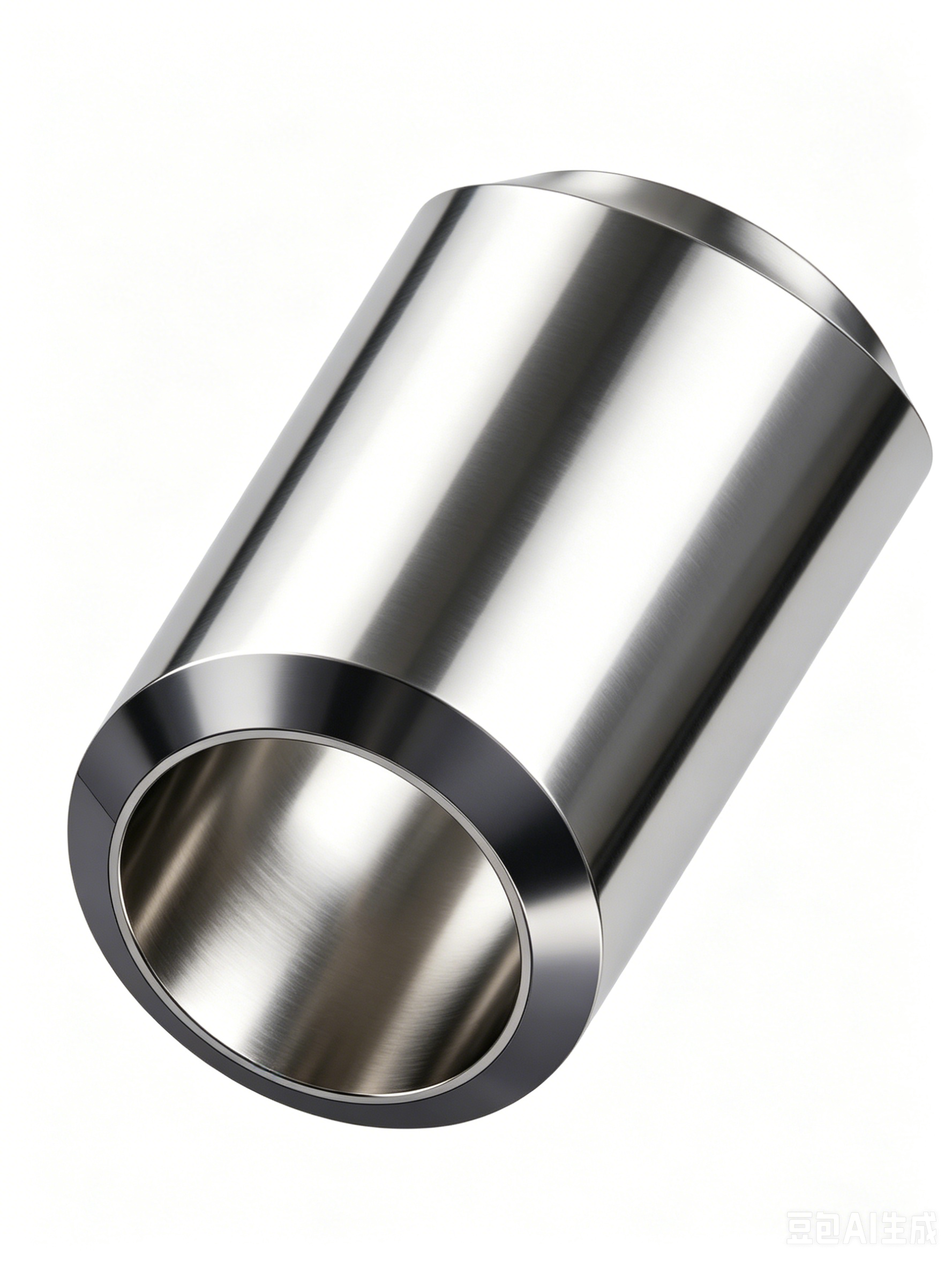

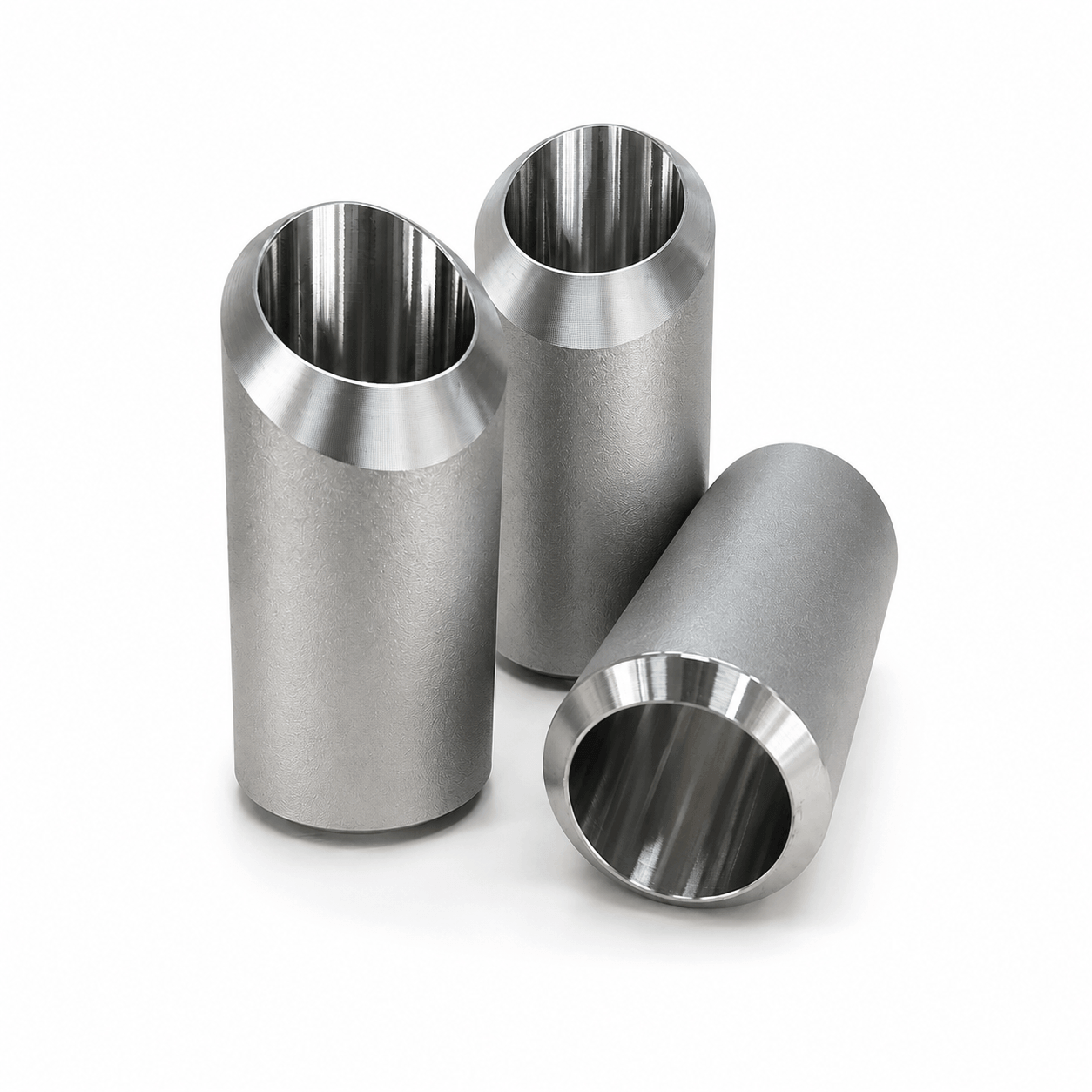

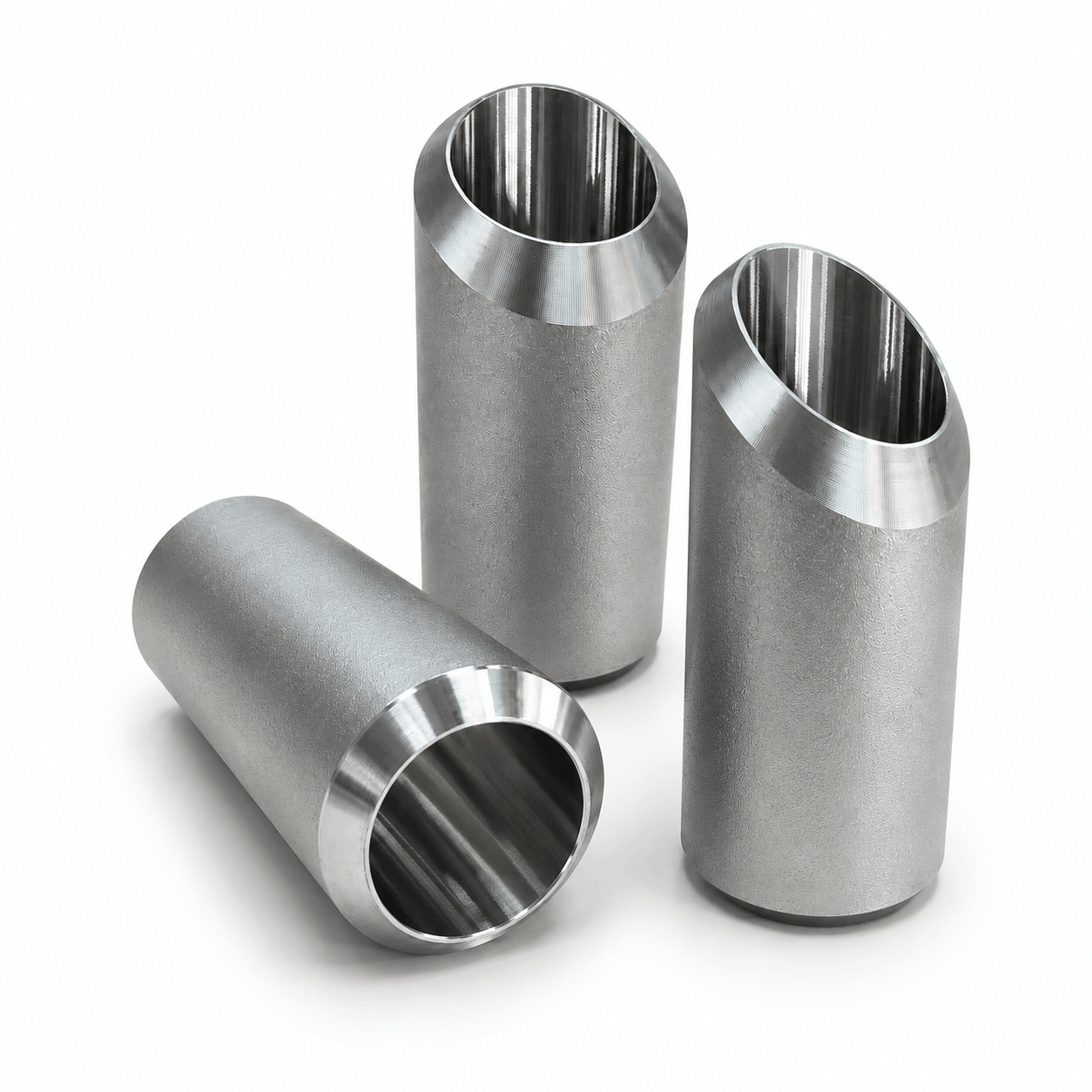

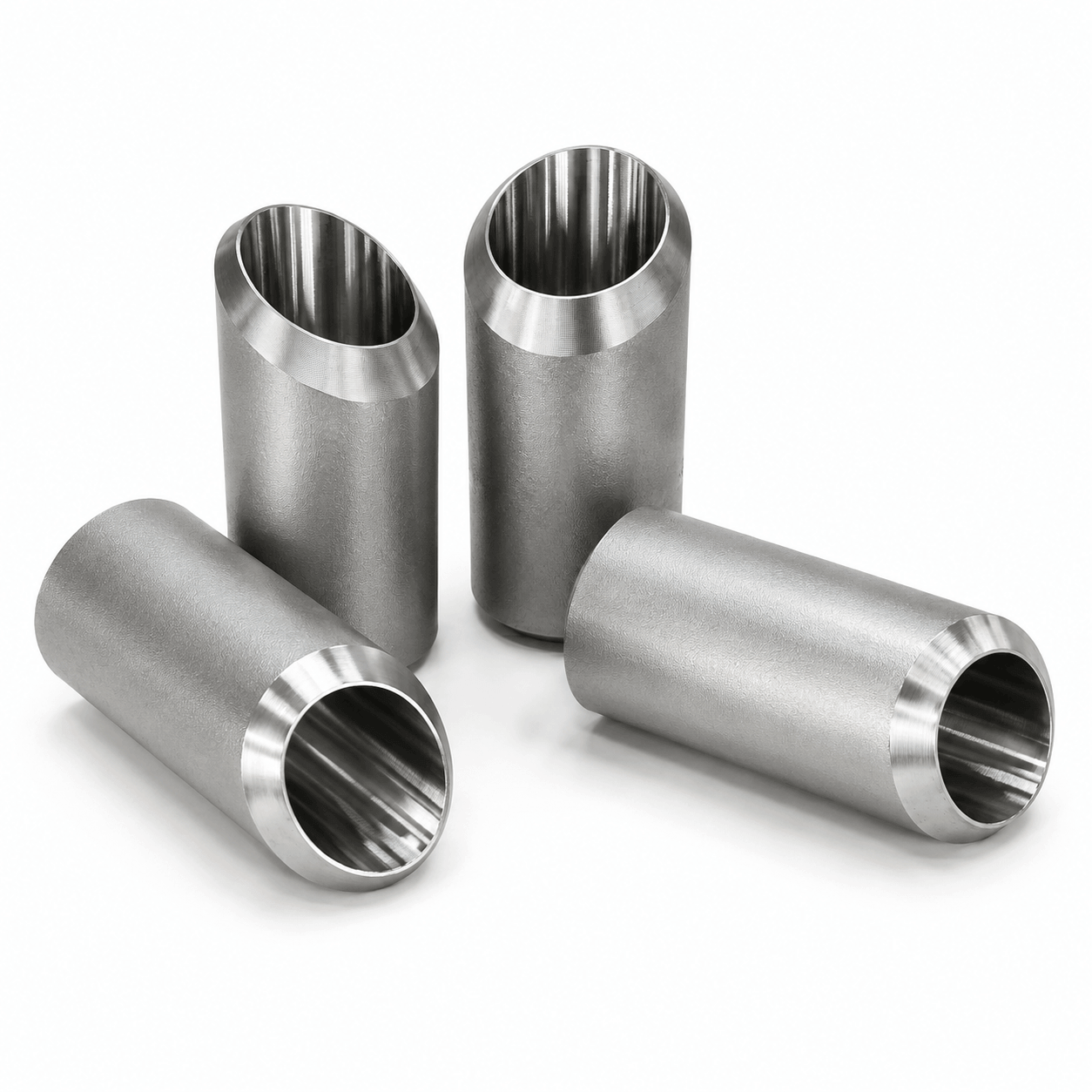

مجموعة فوهة صيانة غاز الوقود عبارة عن مكون اتصال فوهة مُصمم خصيصًا لأنظمة غاز الوقود والمبادلات الحرارية وأوعية الضغط والرؤوس ومعدات معالجة الغاز. إنه بمثابة نقطة وصول مخصصة لعمليات الفحص واختبار الضغط وتطهير النيتروجين واختبار تسرب الهيليوم والتنظيف والصيانة، مما يسمح للمشغلين بخدمة المعدات دون المساس بسلامة النظام.

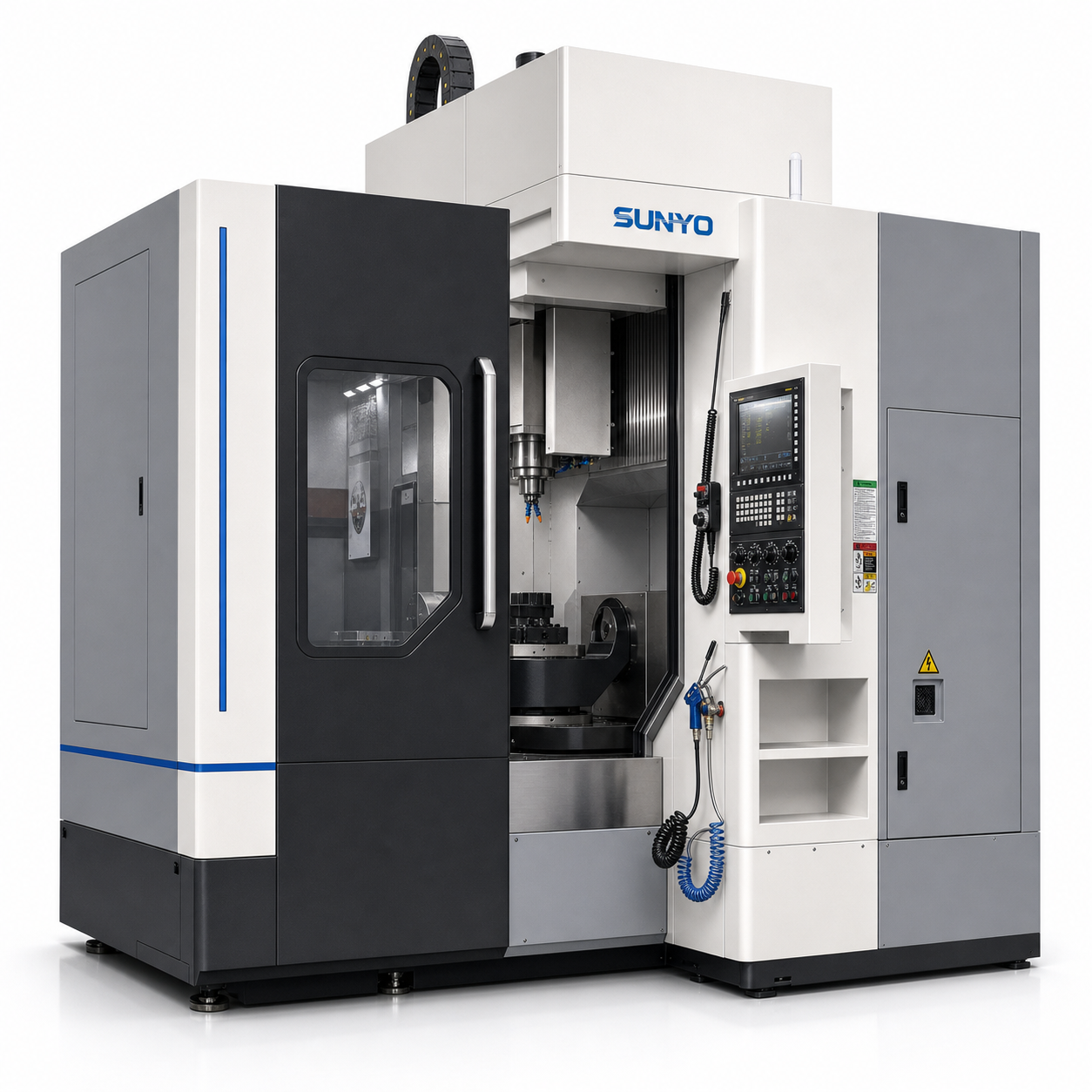

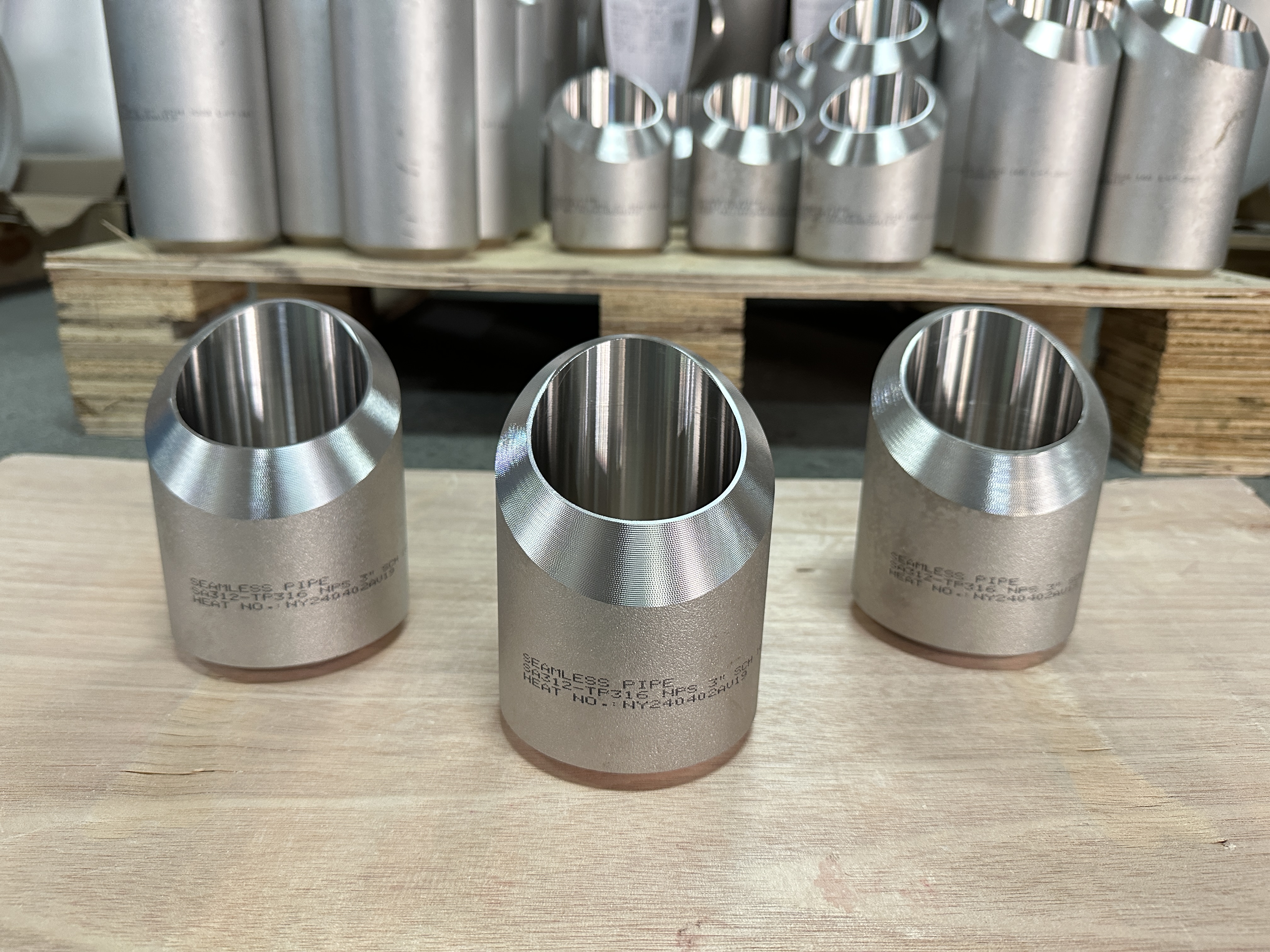

لضمان الموثوقية على المدى الطويل في تطبيقات الغاز الطبيعي المسال والهيدروجين والغاز الصناعي، يتم إنتاج كل مجموعة باستخدام لحام كامل الاختراق، مما يوفر سلامة هيكلية ممتازة، واحتواء الضغط، وأداء مانع للتسرب. يتم تصنيع مناطق التوصيل المهمة من خلال التصنيع باستخدام الحاسب الآلي الدقيق، بما في ذلك الأطراف المائلة، ونهايات فم السمكة، وواجهات الفوهة، مما يضمن ملاءمة دقيقة وجودة متسقة.
مصنعة حسب الطلب وفقا لرسومات العملاء ومتطلبات المشروع
لحام اختراق كامل لقوة فائقة وسلامة الضغط
واجهات الفوهة الدقيقة المُشكَّلة باستخدام الحاسب الآلي والتحضيرات النهائية
مناسب لتطبيقات الغاز الطبيعي المسال والهيدروجين والغاز الصناعي عالي الضغط
مقاومة ممتازة للتآكل من خلال خيارات مواد السبائك المتقدمة
يدعم عمليات الفحص والاختبار والتطهير والتنظيف والصيانة
تم تصميمه لتحقيق أداء موثوق به في معدات العمليات الحيوية
المعلمة | مواصفة |
|---|---|
نطاق الحجم | 1/2 بوصة – 48 بوصة (DN15 – DN1200) |
سمك الجدار | SCH 5S – SCH XXS |
طول | وفقا لرسم العملاء |
نوع النهاية | مشطوف / عادي / ذو حواف |
نوع الاتصال | ملحومة / ذات حواف / مترابطة |
ضغط التصميم | ما يصل إلى 350 بار |
درجة حرارة التصميم | -196 درجة مئوية إلى +650 درجة مئوية |
الانتهاء من السطح | مخلل / تخميل / تشكيله |
العائلات المادية | الفولاذ الأوستنيتي المقاوم للصدأ، الفولاذ المقاوم للصدأ الفائق، الدوبلكس، سبائك النيكل، سبائك التيتانيوم |
العائلة المادية | الدرجات المتاحة |
|---|---|
الفولاذ المقاوم للصدأ | أستم A312 TP304L، TP316L، TP321، TP347H |
دوبلكس ستانلس ستيل | أونس S31803 (2205)، أونس S32750 (2507) |
سبائك النيكل | إنكونيل 600، إنكونيل 625، إنكولوي 800H، إنكولوي 825، هاستيلوي C276 |
التيتانيوم | الصف 2، الصف 5 (Ti-6Al-4V) |
تصنيع خاص بالمشروع - مُجهز وفقًا لأبعادك الدقيقة ومتطلبات اللحام.
الوصول الآمن للصيانة - يدعم اختبار الضغط، وتطهير النيتروجين، واختبار تسرب الهيليوم دون فتح الوعاء.
مجموعة واسعة من المواد - مُحسّنة لمقاومة التآكل، أو الخدمة المبردة، أو تطبيقات درجات الحرارة العالية.
تغطية واسعة الحجم - بدءًا من توصيلات الأجهزة الصغيرة وحتى فوهات العمليات الكبيرة.
خيارات اتصال مرنة - متوافقة مع مواصفات الأنابيب والأوعية الحالية.
أداء إغلاق موثوق - تعمل الأسطح المُشكَّلة والتشطيب المتحكم فيه على تحسين سلامة منع التسرب.
 |  |  |
 |  |  |
 |  |  |
تعمل مجموعة فوهة غاز الوقود كنقطة اتصال مهمة لنقل غاز الوقود بين معدات المعالجة، ورؤوس غاز الوقود، والمشعبات، وأنظمة الأنابيب الخارجية. فهو يساعد في الحفاظ على توزيع مستقر للغاز طوال العملية مع ضمان التشغيل الآمن والموثوق في تطبيقات الغاز الطبيعي المسال والهيدروجين والبتروكيماويات والغاز الصناعي.
تم تصميم مجموعة الفوهة لتوفير نقطة دخول يمكن التحكم فيها لغاز الوقود وغازات المعالجة، حيث تسمح للغاز بالدخول إلى المبادلات الحرارية وأوعية الضغط ومبردات الغاز ومعدات المعالجة بكفاءة. يساعد تصميمه المُصنع بدقة على تحسين ظروف التدفق ويدعم الأداء المتسق للنظام.
يعمل التجميع كوصلة مخرج موثوقة لجمع ونقل الغاز المعالج إلى المعدات النهائية. إنه يسهل تفريغ الغاز بسلاسة من أوعية الضغط والمبادلات الحرارية وأنظمة معالجة الغاز مع تقليل فقدان الضغط والحفاظ على الكفاءة التشغيلية.
باعتبارها جزءًا لا يتجزأ من نظام احتواء الضغط، توفر مجموعة الفوهات اتصالاً آمنًا ومحكمًا مانعًا للتسرب بين المعدات وشبكات الأنابيب. يتم تصنيعها من مواد عالية الأداء مثل الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل، والتيتانيوم، وهي مناسبة لظروف الخدمة ذات الضغط العالي والمبردة والتآكل.
تساهم مجموعة فوهة غاز الوقود في توزيع تدفق الغاز بكفاءة داخل الرؤوس والمشعبات وأنظمة المعالجة. يساعد التصميم المناسب للفوهة على تقليل اضطرابات التدفق، وتحسين استقرار العملية، ودعم التشغيل الموثوق لأنظمة غاز الوقود، ومنشآت الغاز الطبيعي المسال، ومحطات الهيدروجين، وتطبيقات المبادلات الحرارية.
بالإضافة إلى نقل غاز المعالجة، يمكن لمجموعة الفوهة توفير نقاط وصول مخصصة للفحص واختبار الضغط وتطهير النيتروجين واختبار تسرب الهيليوم وأنشطة الصيانة. يؤدي ذلك إلى تحسين إمكانية الوصول إلى المعدات، وتقليل وقت التوقف عن العمل، وتعزيز السلامة العامة للنظام وقابلية صيانته.
تم تصميم مجموعة فوهة صيانة غاز الوقود خصيصًا لمعالجة الغاز وأنظمة نقل الحرارة حيث تعد الموثوقية والأداء المانع للتسرب والوصول الآمن للصيانة أمرًا ضروريًا.
يستخدم على نطاق واسع في أنظمة تبريد الهيدروجين لمعدات توليد الطاقة وضواغط الهيدروجين ووحدات معالجة الهيدروجين. توفر مجموعة الفوهة وصولاً آمنًا للفحص واختبار الضغط واختبار تسرب الهيليوم وعمليات الصيانة مع الحفاظ على سلامة أنظمة الهيدروجين عالية النقاء.
مناسبة لمحطات تسييل الغاز الطبيعي المسال، ومرافق إعادة الغاز الطبيعي المسال، وأنظمة تخزين الغاز الطبيعي المسال، ومعدات المعالجة المبردة. تم تصميم المجموعة لتحمل درجات الحرارة المنخفضة للغاية ودعم إجراءات الصيانة الآمنة في تطبيقات الغاز الطبيعي المسال الهامة.
يُستخدم في المبادلات الحرارية ذات القنوات الدقيقة (MCHE) لتوفير نقاط وصول لاختبار الضغط وتطهير النيتروجين واكتشاف التسرب والصيانة الداخلية. يضمن تصنيعها الدقيق التوافق مع تصميمات المبادلات الحرارية المدمجة الشائعة في مرافق معالجة الغاز الطبيعي المسال والغاز.
مثالية للمبادلات الحرارية للدوائر المطبوعة (PCHE) المستخدمة في أنظمة المعالجة ذات الضغط العالي والهيدروجين والغاز الطبيعي المسال والبحرية. تدعم مجموعة الفوهة أنشطة الفحص والصيانة مع الحفاظ على سلامة حدود الضغط المطلوبة لتطبيقات PCHE.
مصممة لرؤوس غاز الوقود، ومنصات غاز الوقود، ومحطات الضاغط، ووحدات توزيع الغاز، وأنظمة معالجة الغاز. يتيح التجميع الوصول الآمن للتشغيل، وتنظيف النظام، والتحقق من الضغط، والصيانة الروتينية، مما يساعد على تحسين موثوقية المعدات والسلامة التشغيلية.
محطات معالجة الغاز الطبيعي المسال
مشاريع الطاقة الهيدروجينية
مرافق النفط والغاز
مصانع البتروكيماويات
أنظمة الغاز الصناعية
مرافق توليد الطاقة
المشاريع الهندسية البحرية
تصنيع المبادلات الحرارية
مجموعة فوهة صيانة غاز الوقود عبارة عن مكون توصيل للفوهة مُصمم خصيصًا ويتم تركيبه على أنظمة غاز الوقود وأوعية الضغط والمبادلات الحرارية والرؤوس والمشعبات. فهو يوفر نقطة وصول مخصصة لعمليات الفحص واختبار الضغط وتطهير النيتروجين واختبار تسرب الهيليوم والتنظيف وعمليات الصيانة مع الحفاظ على سلامة النظام.
تُستخدم مجموعات الفوهات هذه على نطاق واسع في محطات الغاز الطبيعي المسال، وأنظمة تبريد الهيدروجين، ومزالج غاز الوقود، ومحطات الضاغط، ومرافق معالجة الغاز، وأوعية الضغط، والمبادلات الحرارية ذات القنوات الدقيقة (MCHE)، والمبادلات الحرارية للدوائر المطبوعة (PCHE). إنها ضرورية في الصناعات التي تتطلب معالجة آمنة وموثوقة للغاز في ظل ظروف الضغط العالي.
يمكن تصنيع التجميعات من مجموعة واسعة من المواد المقاومة للتآكل، بما في ذلك ASTM A312 TP304L، TP316L، TP321، TP347H الفولاذ المقاوم للصدأ، دوبلكس الفولاذ المقاوم للصدأ 2205 و 2507، Inconel 600، Inconel 625، Incoloy 800H، Incoloy 825، Hastelloy C276، وكذلك التيتانيوم الصف 2 والصف 5. يعتمد اختيار المواد على ضغط التشغيل ودرجة الحرارة وتكوين غاز المعالجة.
نعم. يتم تصنيع كل مجموعة فوهة وفقًا لرسومات العميل والمواصفات ومتطلبات المشروع. تتضمن خيارات التخصيص الحجم وسمك الجدار والطول ودرجة المادة وإعداد النهاية ونوع الاتصال وتشطيب السطح ومتطلبات الاختبار لضمان التوافق مع المعدات الحالية وأنظمة الأنابيب.
في تطبيقات الغاز الطبيعي المسال والهيدروجين، يعد الفحص المنتظم واختبار التسرب والتحقق من الضغط والصيانة أمرًا بالغ الأهمية للسلامة التشغيلية. توفر مجموعة فوهة صيانة غاز الوقود وصولاً آمنًا لهذه الأنشطة دون فتح الوعاء الرئيسي أو معدات المعالجة، مما يساعد على تقليل وقت التوقف عن العمل، وتحسين السلامة، والحفاظ على سلامة حدود الضغط، وإطالة عمر خدمة المعدات.
