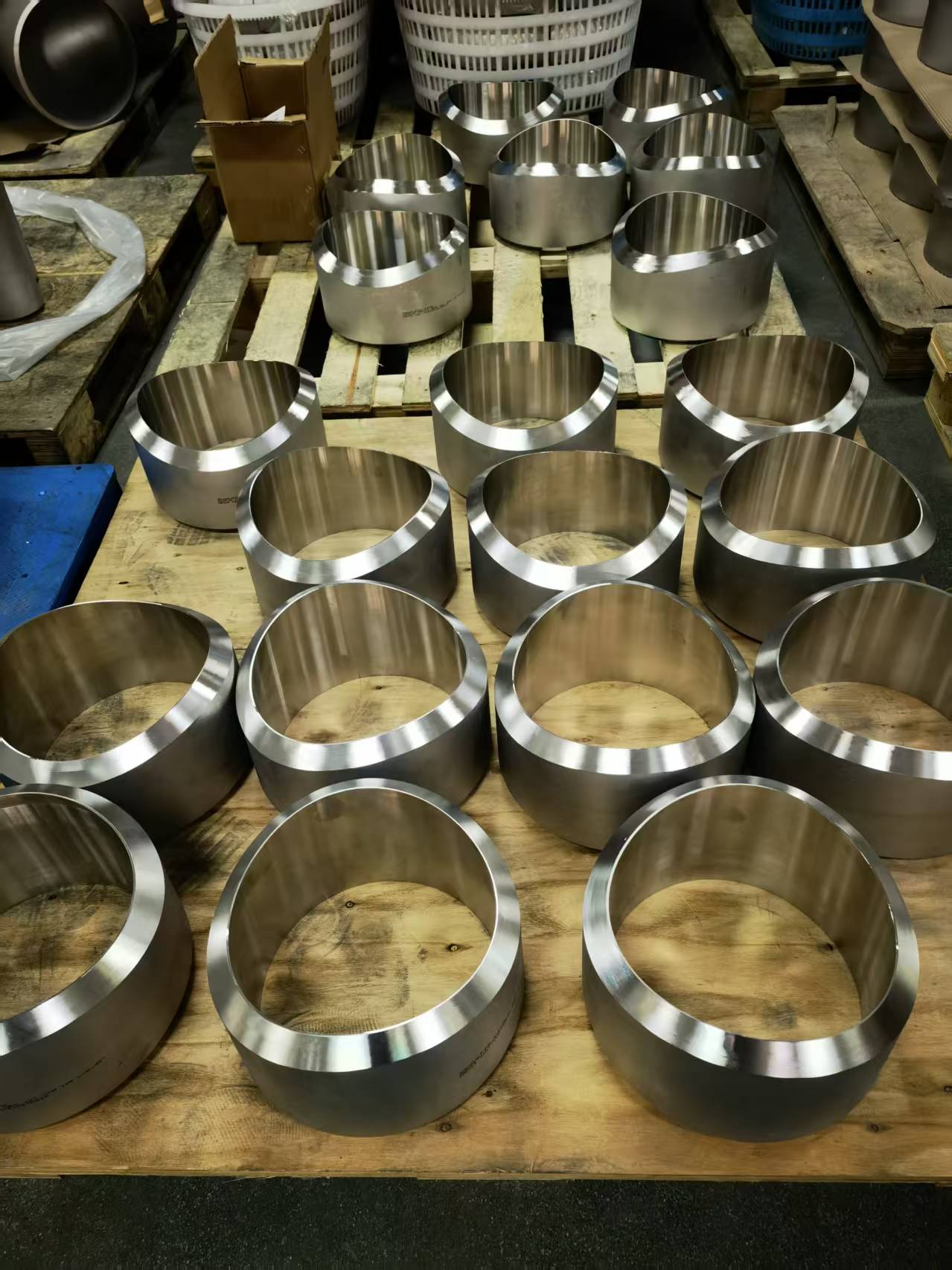

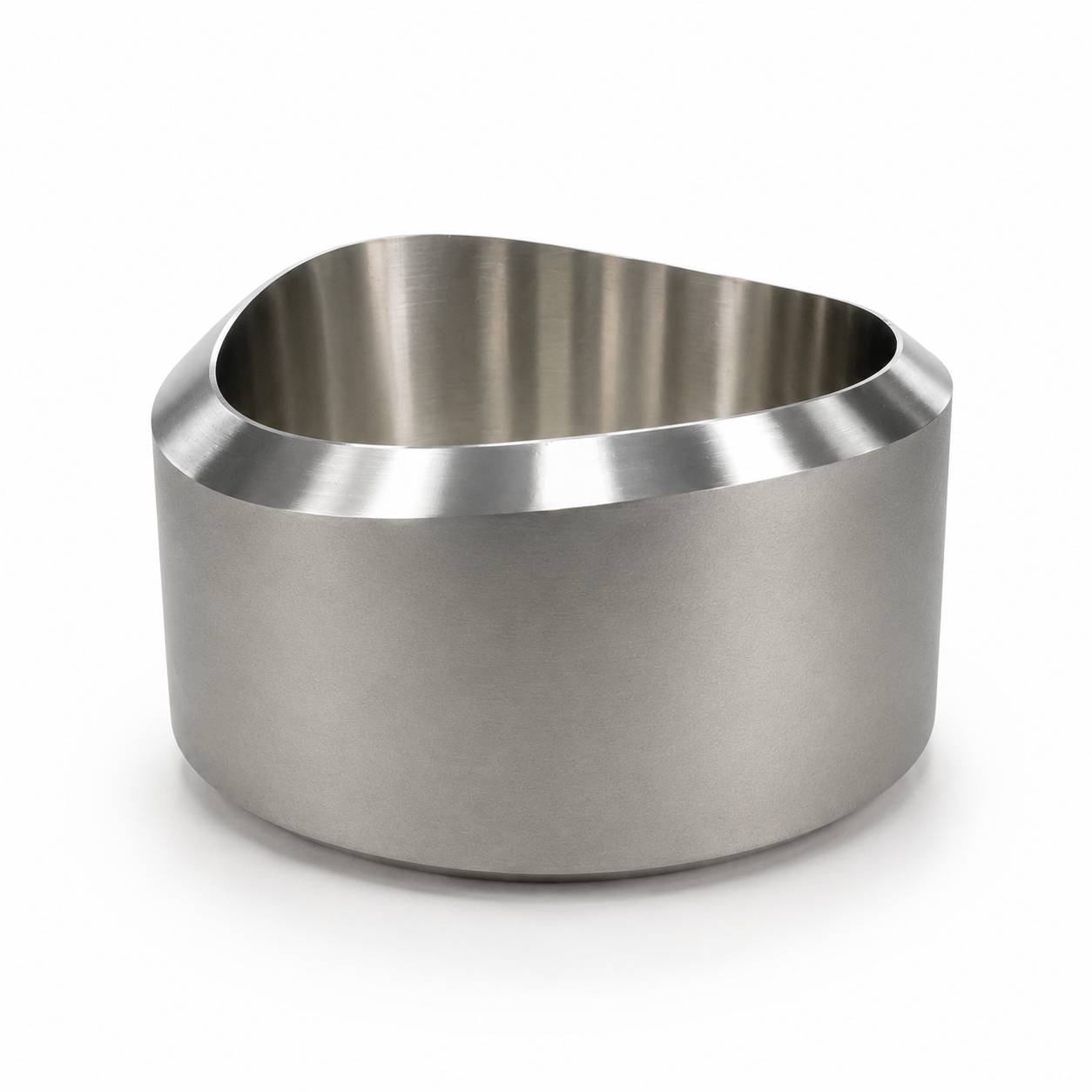

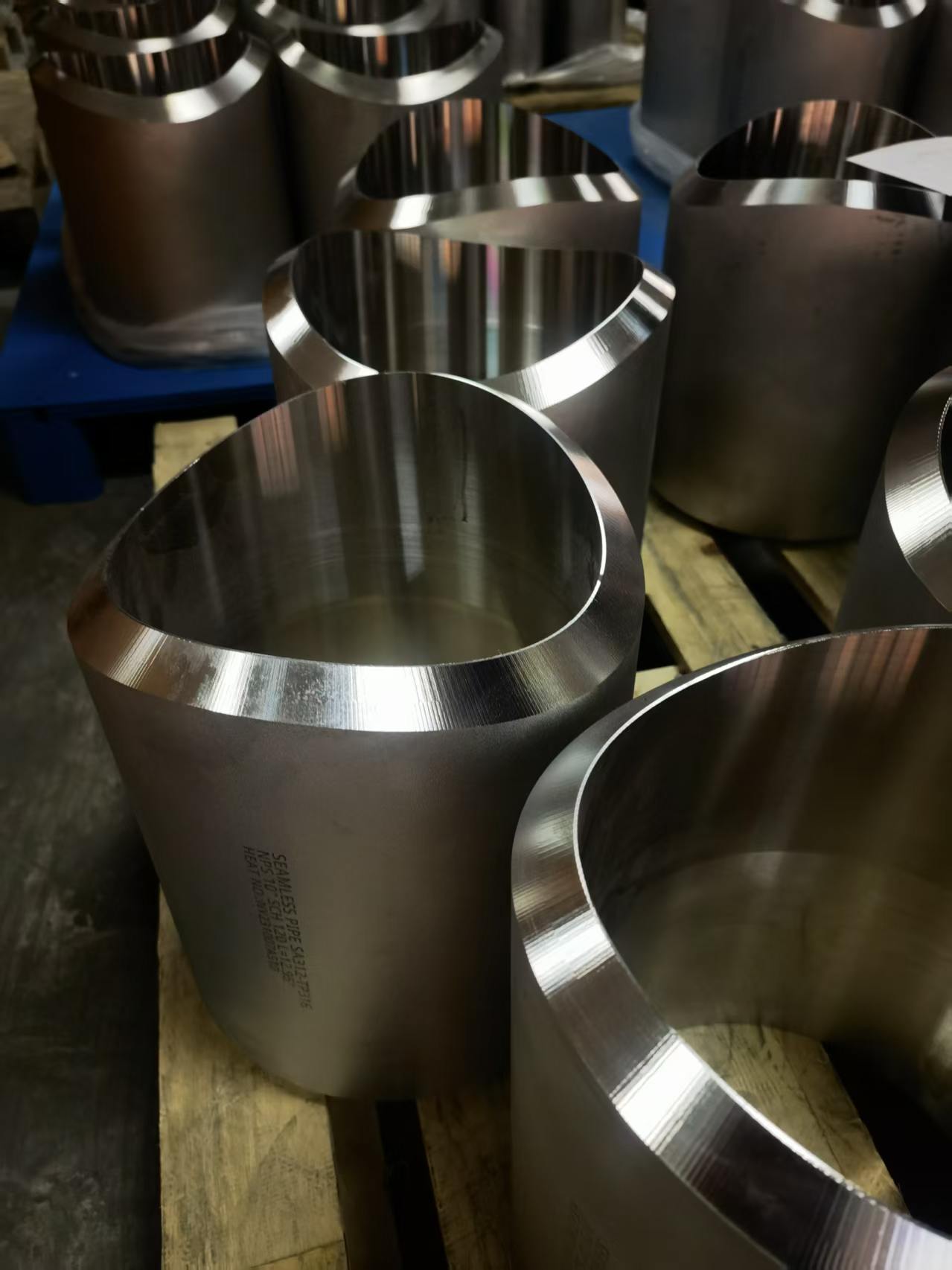

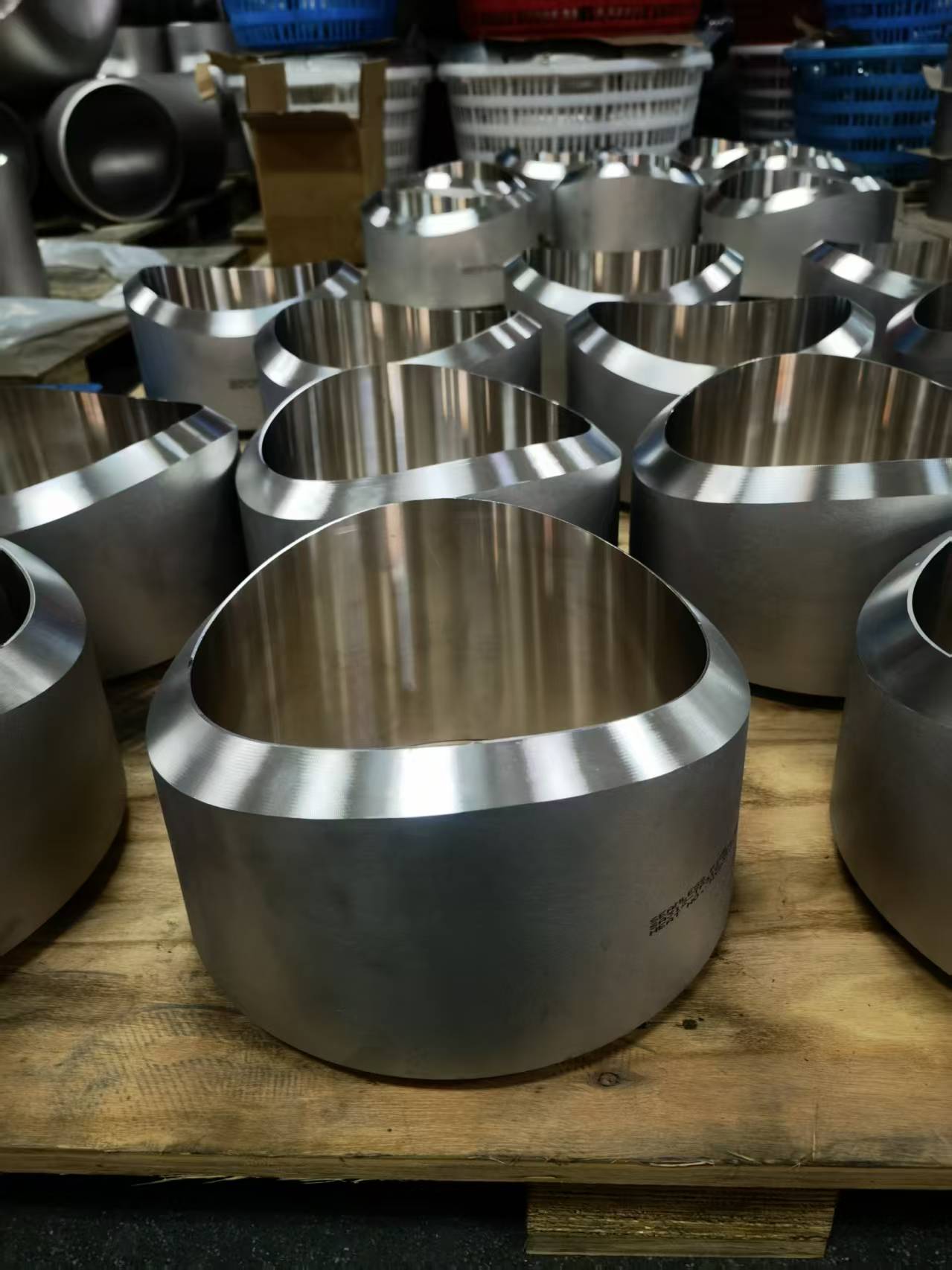

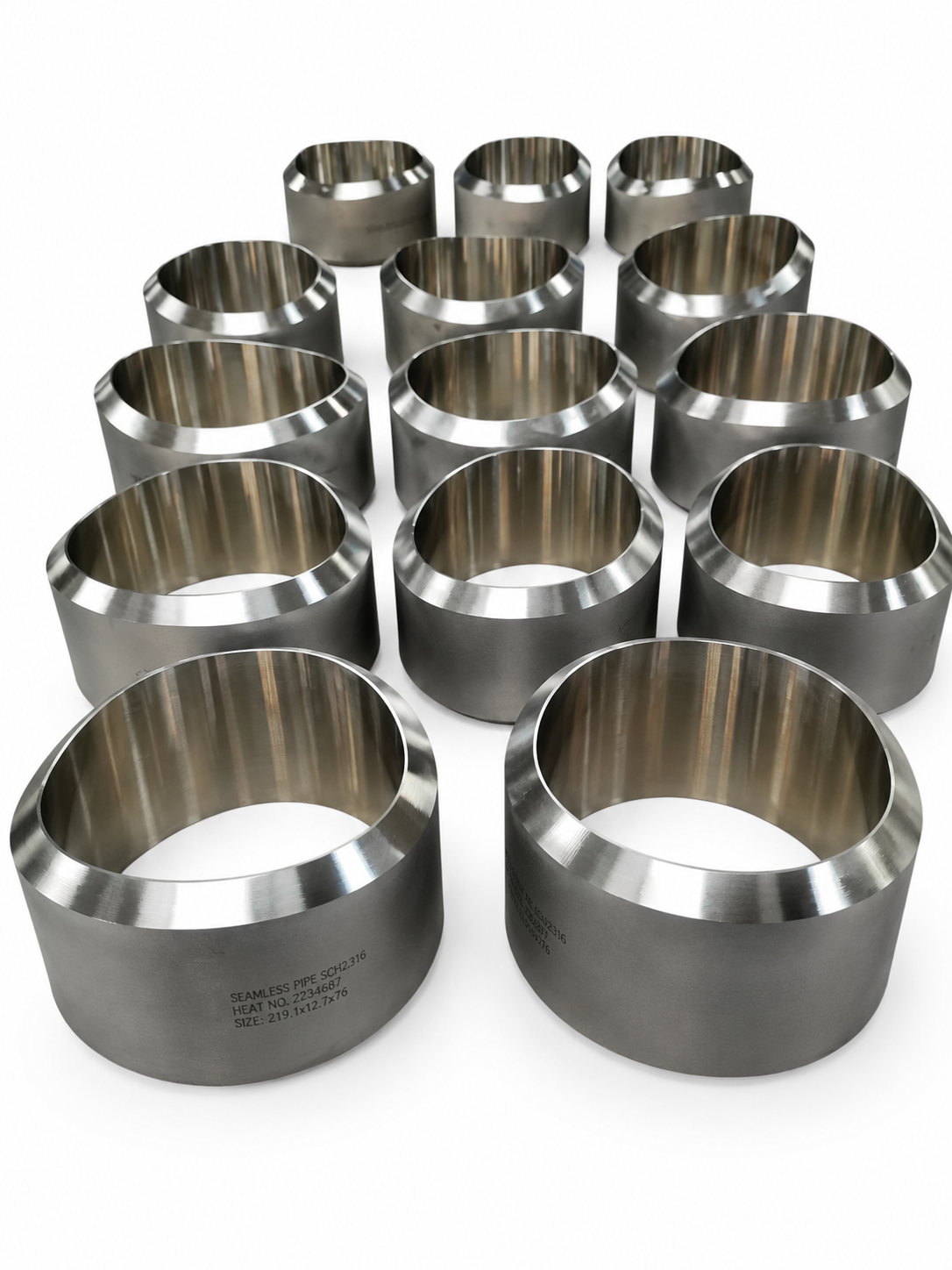

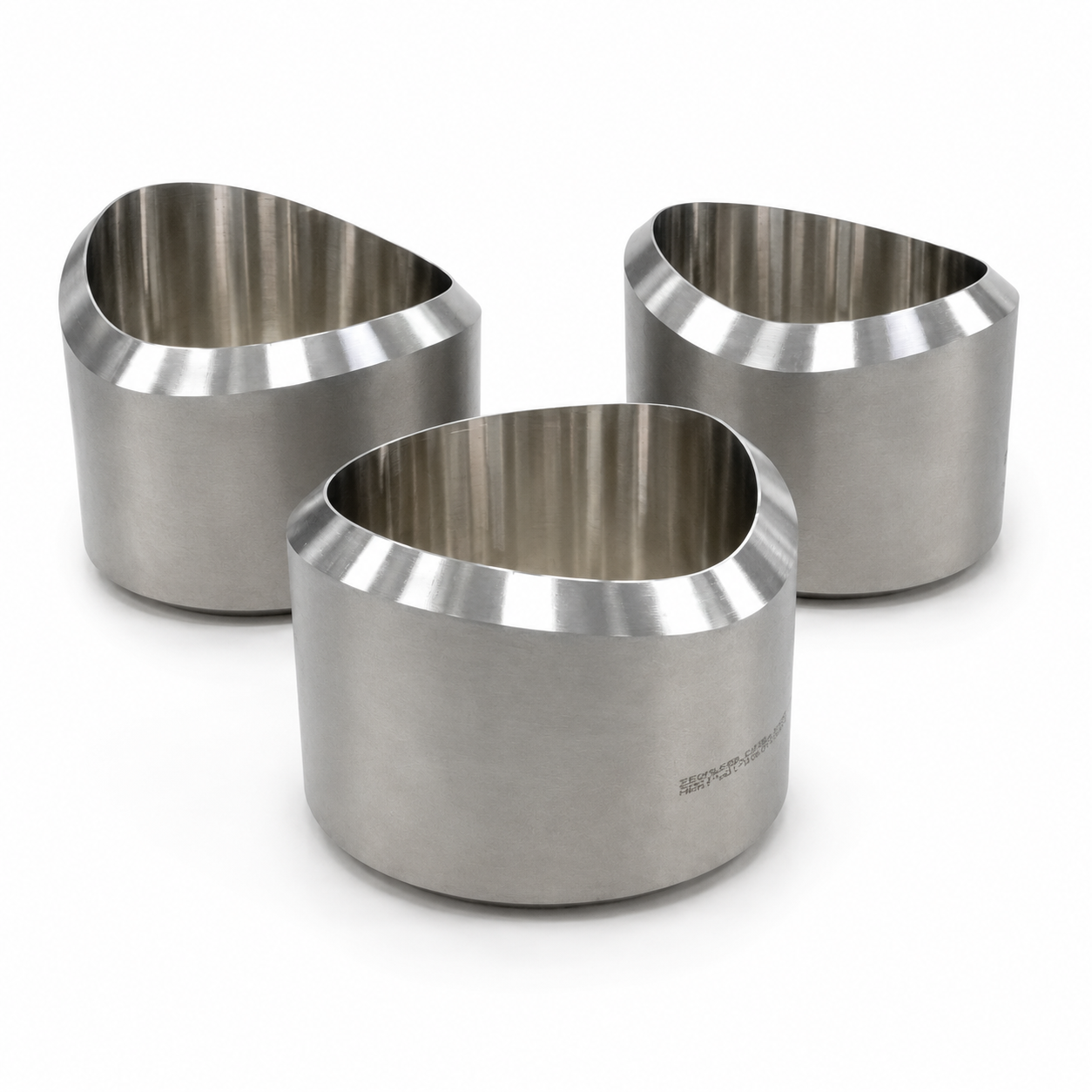

مجموعة فوهة غاز الوقود المخصصة

فوهات غاز الوقود عبارة عن وصلات عملية مهمة مصممة لتطبيقات مدخل ومخرج غاز الوقود عبر المبادلات الحرارية وأوعية الضغط وأنظمة تبريد الهيدروجين ومعدات الغاز الطبيعي المسال ووحدات معالجة الغاز وأنظمة الطاقة الصناعية. تعمل هذه المكونات كواجهة بين معدات المعالجة وأنظمة الأنابيب الخارجية، حيث تدعم التوزيع المتسق للغاز واحتواء الضغط والتشغيل المحكم للتسرب في ظل ظروف الخدمة الصعبة. بالنسبة للعملاء الصناعيين ذوي المتطلبات الخاصة بالمشروع، يمكن تصنيع فوهات غاز الوقود بما يتماشى مع رسومات العملاء ومواصفات المشروع، مع توفر أقطار مخصصة وسمك الجدار وتكوينات عنق الفوهة وتحضيرات اللحام.

المواصفات الأساسية لفوهات غاز الوقود

يتيح هذا النطاق من المواصفات أن تتناسب الفوهات مع تكوينات الأنابيب والمعدات المتنوعة عبر العمليات الصناعية ذات درجات الحرارة المنخفضة والضغط العالي ودرجات الحرارة المرتفعة.

مواد البناء المتوفرة لفوهات غاز الوقود

الفولاذ المقاوم للصدأ : ASTM A312 TP304L، ASTM A312 TP316L، ASTM A312 TP321، ASTM A312 TP347H

دوبلكس الفولاذ المقاوم للصدأ : UNS S31803 (2205)، UNS S32750 (2507)

سبائك النيكل : إنكونيل 600، إنكونيل 625، إنكولوي 800H، إنكولوي 825، هاستيلوي C276

التيتانيوم : الدرجة 2، الدرجة 5

تُستخدم فوهات غاز الوقود المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في خدمات الغاز الصناعية العامة، في حين يتم اختيار الدرجات المزدوجة وسبائك النيكل للتطبيقات ذات المتطلبات العالية للتآكل أو درجة الحرارة. تتوفر درجات التيتانيوم للمتطلبات المتخصصة خفيفة الوزن ومقاومة للتآكل.

الوظائف والتطبيقات الصناعية لفوهات غاز الوقود

الوظائف الأساسية لفوهات غاز الوقود

تؤدي فوهات غاز الوقود أدوارًا أساسية متعددة في أنظمة العمليات الصناعية. أولاً، تعمل على تمكين توزيع غاز الوقود عن طريق نقل غاز الوقود بين معدات المعالجة وأنظمة الأنابيب الخارجية. باعتبارها فوهات مدخل غاز الوقود، فإنها توفر دخولًا متحكمًا للغاز إلى المبادلات الحرارية وأوعية الضغط؛ باعتبارها فوهات مخرج غاز الوقود، فإنها تقوم بجمع ونقل غاز المعالجة إلى الأنظمة النهائية. كما أنها تعمل كوصلات حدود الضغط للحفاظ على سلامة ضغط النظام وأداء مانع للتسرب، ودعم إدارة التدفق لتوزيع تدفق الغاز بكفاءة من خلال الرؤوس والمشعبات.

التطبيقات الصناعية المستهدفة

يتم نشر هذه الفوهات عبر مجموعة واسعة من القطاعات الصناعية. وفي صناعة الغاز الطبيعي المسال، يتم استخدامها في محطات تسييل الغاز الطبيعي المسال، وأنظمة استعادة الغاز الطبيعي المسال، وأجهزة تسخين الغاز الطبيعي المسال، ومبردات الغاز الطبيعي المسال، وأنظمة إعادة تحويل الغاز الطبيعي المسال إلى غاز، ومرافق الغاز الطبيعي المسال العائمة (FLNG). تم تصميم فوهات غاز وقود الغاز الطبيعي المسال لتحمل درجات حرارة التشغيل المبردة حتى -196 درجة مئوية.

في صناعة الهيدروجين، يتم تركيب فوهات غاز وقود الهيدروجين في أنظمة تبريد الهيدروجين، ومحطات التزود بالوقود الهيدروجيني، ومبردات الهيدروجين المسبقة وأنظمة خلايا الوقود، مع تصميمات مواد وتصنيع متوافقة مع ظروف خدمة الهيدروجين.

بالنسبة لأنظمة المبادلات الحرارية، تتوافق فوهات غاز وقود المبادل الحراري مع المبادلات الحرارية ذات القنوات الدقيقة (MCHE)، والمبادلات الحرارية للدوائر المطبوعة (PCHE)، والمبادلات الحرارية ذات الغلاف والأنبوب، ومبردات الغاز، وسخانات الغاز. تشمل التطبيقات الإضافية مرافق معالجة الغاز مثل مزلقات غاز الوقود ومحطات ضغط الغاز وأنظمة تبريد الضاغط ووحدات توزيع الغاز، بالإضافة إلى أوعية الضغط حيث تدعم فوهات غاز وقود أوعية الضغط نقل الغاز لأوعية الفصل وأوعية المعالجة وأوعية الغاز عالية الضغط وغيرها من المعدات المصنعة حسب الطلب.

ميزات التصنيع والتحقق من جودة فوهات غاز الوقود

ميزات التصنيع والتصميم

يتبع تصنيع فوهة غاز الوقود معايير عملية محددة لتلبية متطلبات المشروع. يتم تطبيق لحام الاختراق الكامل لدعم السلامة الهيكلية واحتواء الضغط. يتم استخدام الآلات الدقيقة باستخدام الحاسب الآلي في الحواف ونهايات فم السمكة وواجهات الفوهة لضمان التركيب الدقيق أثناء التثبيت في الموقع. تم تصميم الفوهات للقدرة على الضغط العالي، مما يجعلها مناسبة لتطبيقات الغاز الطبيعي المسال والهيدروجين والغاز الصناعي. يتم تحقيق مقاومة التآكل من خلال اختيار درجات المواد المناسبة، كما يتوفر تصنيع الفوهات المخصص بناءً على رسومات العملاء لتتناسب مع المعدات المحددة ومتطلبات تجميع فوهة غاز الوقود.

مراقبة الجودة والتوثيق

تخضع جميع فوهات غاز الوقود لعمليات التحقق من الجودة المنظمة. يتضمن التحقق من المواد اختبار مؤشر مديري المشتريات (PMI) وتحليل مقياس الطيف لتأكيد تكوين المادة. يغطي فحص الأبعاد القطر الخارجي وسمك الجدار والطول والزاوية المائلة ومظهر فم السمكة لضمان التوافق مع مواصفات الرسم. يتوفر أيضًا الاختبار الميكانيكي بما في ذلك اختبار الشد واختبار الصلابة حسب الحاجة.

تكون كل شحنة مصحوبة بوثائق كاملة، بما في ذلك شهادة المواد EN10204 3.1 وتقرير PMI وتقرير فحص الأبعاد وتقرير NDT، مما يوفر سجلات جودة يمكن تتبعها للمشتريات التجارية وقبول المشروع.

الأسئلة الشائعة حول فوهات غاز الوقود

هل يمكن تصنيع فوهات غاز الوقود وفقًا لرسومات المشروع المخصصة؟

نعم. يمكن تصنيع فوهات غاز الوقود وفقًا لرسومات العملاء ومواصفات المشروع، مع خيارات مخصصة للأقطار وسمك الجدار وتكوينات عنق الفوهة والأطوال وتحضيرات اللحام.

ما هي خيارات المواد المناسبة لخدمات غاز الوقود المبرد والتآكل؟

بالنسبة للخدمات المبردة مثل تطبيقات الغاز الطبيعي المسال، تتوفر درجات الفولاذ المقاوم للصدأ الأوستنيتي وسبائك النيكل. بالنسبة للبيئات المسببة للتآكل، يمكن اختيار الفولاذ المقاوم للصدأ المزدوج وسبائك النيكل بما في ذلك درجات Hastelloy ومواد التيتانيوم بناءً على ظروف التآكل المحددة.

ما هي وثائق الجودة المضمنة مع كل طلب لفوهة غاز الوقود؟

تتضمن الوثائق القياسية شهادة المواد EN10204 3.1 وتقرير PMI وتقرير فحص الأبعاد وتقرير NDT. يمكن تقديم وثائق إضافية عند الطلب لتلبية متطلبات القبول الخاصة بالمشروع.

باعتبارنا شركة مصنعة لفوهات غاز الوقود تتمتع بخبرة في التصنيع الصناعي المخصص، فإننا ننتج مكونات متوافقة مع معايير الصناعة ومواصفات المشروع. تدعم هذه الفوهات عمر خدمة طويل في الأنظمة الصناعية المهمة بما في ذلك أنظمة التبريد بالهيدروجين، ومعدات الغاز الطبيعي المسال، وMCHE، وPCHE، وأنظمة غاز الوقود العامة. بالنسبة للاستفسارات الخاصة بالمشروع أو متطلبات التصنيع المخصصة، يمكن للمستخدمين التواصل للحصول على مقترحات مفصلة ودعم فني.
