Huashang Steel هي شركة مصنعة وموردة لأنابيب خدمة الهيدروجين، المصممة للاستخدام في إنتاج الهيدروجين، وتخزينه، ونقله، وضغطه، وتسييله، وأنظمة التزويد بالوقود. تم تصميم الأنابيب للعمل في بيئات الهيدروجين عالية الضغط، مع التوافق مع مجموعة من تطبيقات صناعة الهيدروجين. يوضح هذا الدليل مواصفات المنتج وسمات الأداء وعمليات مراقبة الجودة وحالات الاستخدام لفرق المشتريات التجارية وعملاء المؤسسات.

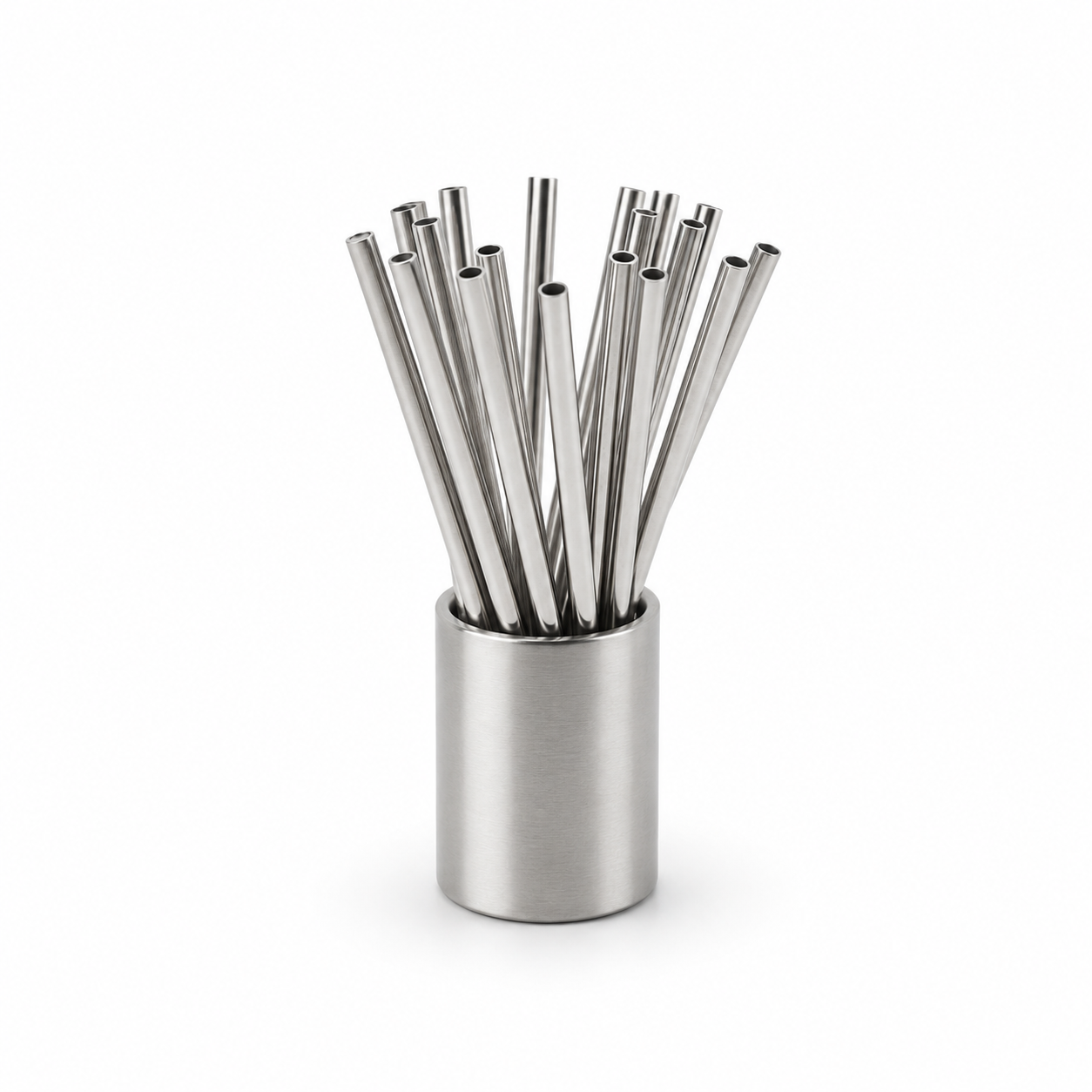

أنابيب خدمة الهيدروجين عبارة عن أنابيب من الفولاذ المقاوم للصدأ عالية النقاء مصممة للأنظمة المرتبطة بالهيدروجين. لقد تم تصميمه للعمل بأمان في بيئات هيدروجينية عالية الضغط، مع مقاومة لتقصف الهيدروجين، والتآكل، والتعب، ودورة الضغط.
يتم تصنيع أنابيب خدمة الهيدروجين من الفولاذ المقاوم للصدأ 316L، وInconel 625، وIncoloy 825، وغيرها من السبائك المتوافقة مع الهيدروجين، في محطات التزود بالوقود الهيدروجيني، والمحللات الكهربائية، وأنظمة خلايا الوقود، ومحطات تسييل الهيدروجين، ومرافق تخزين الهيدروجين، ومشاريع الهيدروجين الأخضر في جميع أنحاء العالم.
تنتج Huashang Steel أنابيب هيدروجين سلسة ومرسومة بدقة مع أسطح BA (ملدنة لامعة) أو EP (مصقولة كهربائيًا) لدعم النظافة والأداء المانع للتسرب والاستخدام طويل الأمد في تطبيقات الهيدروجين المهمة.
تتوفر الأنابيب في درجات مواد متعددة لتناسب ظروف التشغيل المختلفة، ولكل منها تسميات UNS المقابلة: 316L (S31603)، و316L EP (S31603)، وInconel 625 (N06625)، وIncoloy 825 (N08825)، وMonel 400 (N04400).
المعلمة | يتراوح |
درجة المادة | 316L، 316L EP، إنكونيل 625، إنكولوي 825، مونيل 400 |
رقم يو إن إس | S31603، N06625، N08825، N04400 |
معيار | أستم A269، أستم A213، أستم A632، أستم B444، أستم B423 |
عملية التصنيع | سلس / مسحوب على البارد / ملحوم - سحب على البارد |
القطر الخارجي | 1.0 ملم – 60.3 ملم |
سمك الجدار | 0.15 ملم – 5.0 ملم |
طول | ما يصل إلى 12000 ملم |
الانتهاء من السطح | بكالوريوس، إب، مخلل |
تصنيف الضغط | ما يصل إلى 1000 بار (حسب الحجم/المادة) |
نطاق درجة الحرارة | -253 درجة مئوية إلى +600 درجة مئوية |
شهادة | EN10204 3.1، PED 2014/68/الاتحاد الأوروبي، ISO 9001 |
تتوفر الأحجام القياسية في الأبعاد المترية، والأجهزة، والدقة. تتوفر الأبعاد المخصصة وفقًا لرسومات المشروع ومتطلبات نظام الهيدروجين.
التطوير التنظيمي (مم) | بالوزن (مم) |
3.0 | 0.5 |
4.0 | 0.5 |
6.0 | 1.0 |
8.0 | 1.0 |
10.0 | 1.0 |
12.0 | 1.2 |
14.0 | 1.5 |
16.0 | 1.5 |
20.0 | 2.0 |
25.0 | 2.0 |
مقاس |
1/8" |
1/4" |
3/8" |
1/2" |
5/8 بوصة |
3/4" |
1" |
التطوير التنظيمي (مم) | بالوزن (مم) |
1.60 | 0.20 |
2.00 | 0.25 |
3.00 | 0.30 |
4.00 | 0.50 |
6.35 | 0.89 |
9.52 | 0.89 |
12.70 | 1.24 |
تعمل كيمياء المواد وعمليات التصنيع المحسنة على تقليل مخاطر التشقق والتقصف الناتج عن الهيدروجين.
مناسب لأنظمة الهيدروجين التي تعمل من ضغط منخفض يصل إلى 1000 بار وما فوق، اعتمادًا على درجة المادة وسمك الجدار.
تتوفر تشطيبات BA وEP لمتطلبات خدمة الهيدروجين عالية النقاء.
يدعم التصنيع الدقيق والتشطيبات السطحية الناعمة أداء الختم في تطبيقات الهيدروجين.
توفر المادة مقاومة للرطوبة والمكثفات والبيئات الصناعية العدوانية.
متوافق مع اللحام المداري وأنظمة تجميع الأنابيب الآلية.
 |  |  |
 |  |  |
 |  |  |
تشمل العمليات التحقق من شهادة اختبار المطحنة، وتتبع رقم الحرارة، والتعرف الإيجابي على المواد (PMI)، وتحليل التركيب الكيميائي.
تشمل الفحوصات قياس القطر الخارجي، وقياس سمك الجدار، وفحص الطول، وفحص الاستقامة، وقياس البيضية، وفحص التحضير النهائي.
تشمل الاختبارات اختبار قوة الشد، واختبار قوة الخضوع، واختبار الاستطالة، واختبار التسطيح، واختبار الحرق، واختبار التسطيح العكسي، واختبار الصلابة.
يتضمن الاختبار اختبار التيار الدوامي بنسبة 100% (ECT)، واختبار الموجات فوق الصوتية (UT)، واختبار اختراق السائل (PT)، وفحص السطح البصري.
يتضمن فحص السطح قياس خشونة السطح (Ra)، وفحص النظافة الداخلية، والتحقق من خلوه من الزيوت والشحوم، وفحص نتوءات الوجه النهائية. تتضمن المتطلبات الاختيارية عالية النقاء سطحًا مصقولًا كهربائيًا (EP) مع Ra ≥ 0.50 ميكرومتر، وRa ≥ 0.25 ميكرومتر عند الطلب. تتضمن الوثائق المتوفرة شهادة المواد EN10204 3.1 وتقرير PMI وتقرير الاختبار الميكانيكي وتقرير NDT وتقرير اختبار الضغط وتقرير فحص الأبعاد.
يستخدم في أنظمة التحليل الكهربائي للمياه، والمحللات الكهربائية PEM، والمحللات الكهربائية القلوية، وأنظمة تنقية الهيدروجين.
يتم نشرها في خطوط الهيدروجين عالية الضغط، وموزعات الهيدروجين، وضواغط الهيدروجين، وأنظمة التخزين المتتالية، وتخزين الهيدروجين الغازي، وتخزين الهيدروجين السائل، وأنظمة المقطورات الأنبوبية، وأنظمة تعبئة أسطوانات الهيدروجين.
يتم تطبيقه في خطوط نقل الهيدروجين المبردة، وأنابيب الهيدروجين السائل، وأنظمة تبريد الهيدروجين، ومداخن خلايا الوقود، ومشعبات إمداد الهيدروجين، ومنصات اختبار خلايا الوقود.
مناسبة لمنشآت الهيدروجين الأخضر، ومشاريع تحويل الرياح إلى الهيدروجين، وأنظمة الطاقة الشمسية إلى الهيدروجين، وأنظمة وقود صواريخ الهيدروجين السائل، وأنظمة الدفع الفضائية، وأنظمة نقل الوقود المبرد.
تشمل الدرجات المتاحة 316L، و316L EP، وInconel 625، وIncoloy 825، وMonel 400، ولكل منها تسميات UNS المقابلة لإمكانية التتبع الكامل.
التشطيبات السطحية القياسية تشمل BA، EP، والمخلل. تتوفر الأسطح المصقولة كهربائيًا بـ Ra ≥ 0.50 ميكرومتر، مع Ra ≥ 0.25 ميكرومتر متاحة عند الطلب للتطبيقات عالية النقاء.
تشتمل جميع الطلبات على شهادة المواد EN10204 3.1، مع توفر وثائق إضافية مثل تقارير PMI وتقارير الاختبار الميكانيكي وتقارير NDT. يتوافق المنتج مع معايير PED 2014/68/EU وISO 9001.
نعم، تتوفر الأبعاد المخصصة وفقًا لرسومات المشروع ومتطلبات نظام الهيدروجين المحددة للعملاء الصناعيين.
بالنسبة للعملاء الصناعيين الذين لديهم احتياجات امتثال محددة للمشروع، توفر Huashang Steel إمكانية التتبع الكامل لجميع طلبات أنابيب خدمة الهيدروجين لدعم البنية التحتية للهيدروجين ومتطلبات مشاريع الطاقة.
