الأنابيب المبردة 316L عبارة عن أنبوب من الفولاذ المقاوم للصدأ الأوستنيتي تم تصميمه خصيصًا لتطبيقات الخدمة المبردة ودرجات الحرارة المنخفضة للغاية. تم تصنيع هذا الأنبوب من الفولاذ المقاوم للصدأ ASTM A269 أو ASTM A213 أو ASTM A312 TP316L، ويوفر المتانة ومقاومة التآكل وقابلية اللحام والثبات الهيكلي عند درجات حرارة منخفضة تصل إلى -269 درجة مئوية (-452 درجة فهرنهايت).
بفضل محتواه المنخفض من الكربون، يوفر الفولاذ المقاوم للصدأ 316L مقاومة للتآكل الحبيبي بعد إجراءات اللحام. هذه الخاصية المادية تجعل الأنابيب مناسبة للهيدروجين السائل (LH₂)، والنيتروجين السائل (LN₂)، والأكسجين السائل (LOX)، والغاز الطبيعي السائل (LNG)، وأنظمة تبريد الهيليوم، والمبادلات الحرارية المبردة، ومحطات وقود الهيدروجين، ومنشآت الفضاء الجوي. يتم إنتاج الأنابيب المبردة الدقيقة بتفاوتات صارمة في الأبعاد ومتوفرة بتشطيبات سطحية ملدنة لامعة (BA) أو مخللة أو مصقولة كهربائيًا (EP)، مما يضمن نظافة أنظمة التبريد الحرجة.
المعلمة | يتراوح |
درجة المادة | أستم A269 TP316L / أستم A213 TP316L / أستم A312 TP316L |
رقم يو إن إس | S31603 |
القطر الخارجي (OD) | 1.0 ملم – 60.3 ملم |
سمك الجدار (بالوزن) | 0.15 ملم – 5.0 ملم |
طول | ما يصل إلى 12000 ملم |
عملية التصنيع | سلس / ملحومة ومسحوبة |
الانتهاء من السطح | BA، EP، مخلل، مصقول |
ينتهي الأنبوب | نهاية عادية، Deburred، نهاية اللحام المداري |
نطاق درجة الحرارة | -269 درجة مئوية إلى +550 درجة مئوية |
المعايير | أستم A269، أستم A213، أستم A312، أسم SA269، SA213 |
شهادة | EN10204 3.1 / PED 2014/68/الاتحاد الأوروبي |
التطوير التنظيمي (مم) | بالوزن (مم) |
3.18 | 0.50 |
4.76 | 0.50 |
6.35 | 0.89 |
8.00 | 1.00 |
9.52 | 0.89 |
10.00 | 1.00 |
12.70 | 1.24 |
15.88 | 1.65 |
19.05 | 1.65 |
25.40 | 2.11 |
38.10 | 2.00 |
50.80 | 2.77 |
تتضمن أحجام أنابيب الأجهزة القياسية 1/8 بوصة و1/4 بوصة و3/8 بوصة و1/2 بوصة و3/4 بوصة و1 بوصة. تتوفر الأبعاد المخصصة وفقًا لرسومات العملاء ومواصفات المشروع.

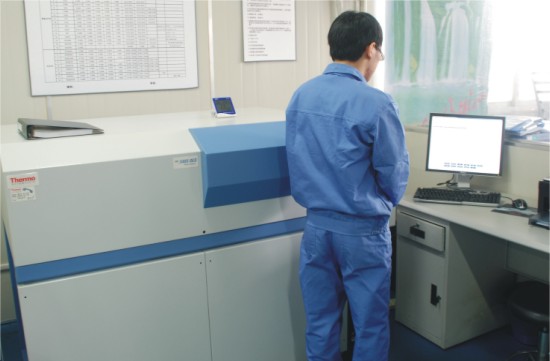

ولضمان الامتثال للمعايير الدولية للتبريد، تخضع كل دفعة إنتاج لإجراءات فحص منظمة. يتضمن التحقق من المواد الخام مراجعة شهادة اختبار المطحنة، وتتبع رقم الحرارة، والتعرف الإيجابي على المواد (PMI).

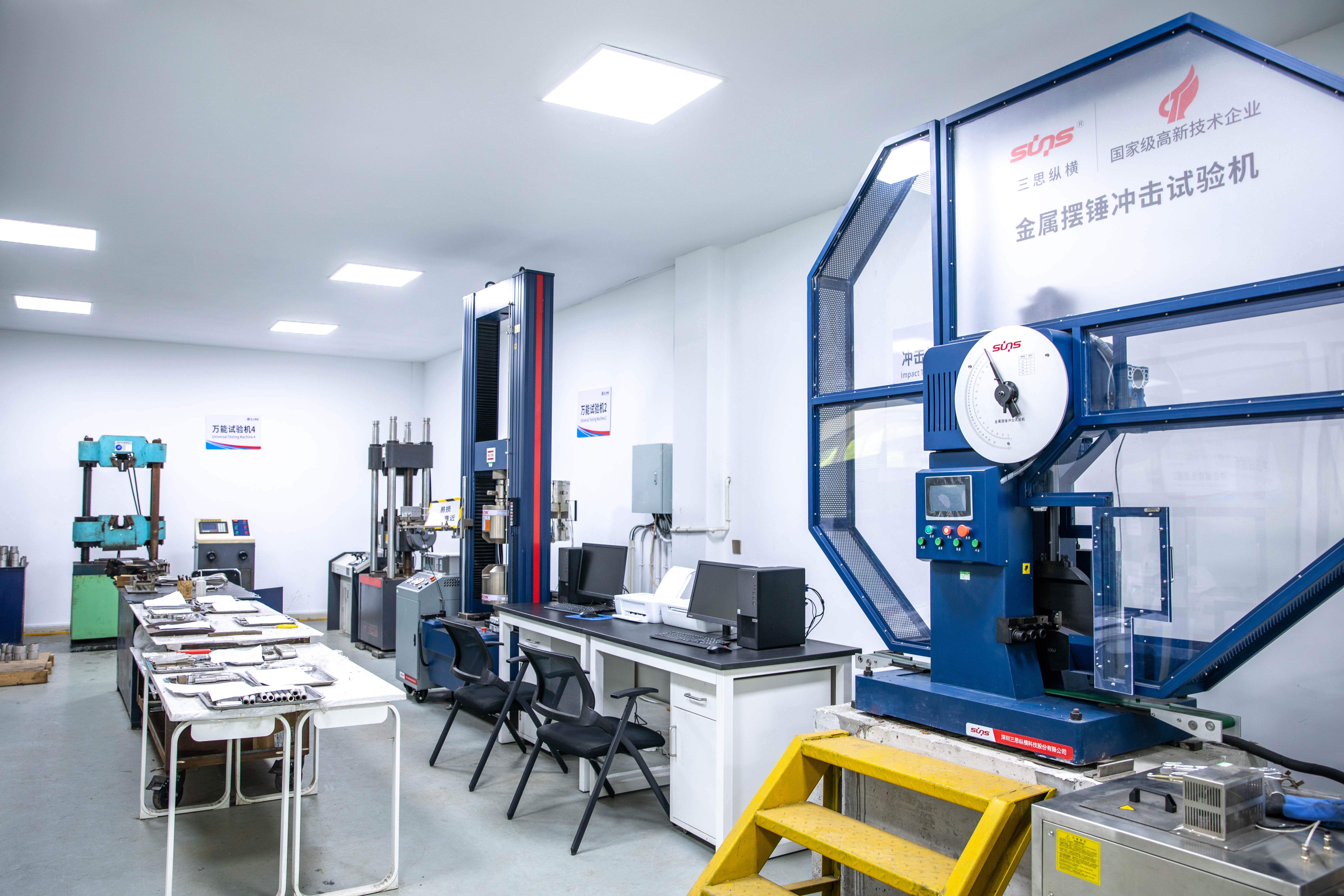

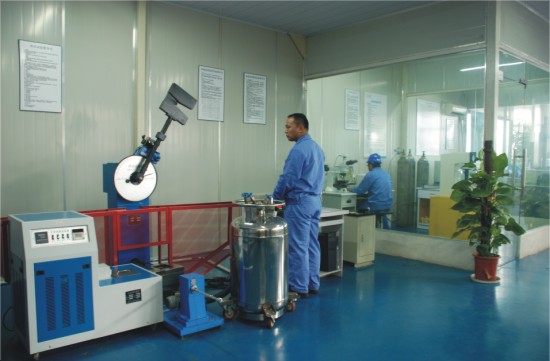

يغطي فحص الأبعاد قياس القطر الخارجي، وقياس سمك الجدار، والتحقق من الطول، وفحص الاستقامة، وفحص البيضاوية. يشمل الاختبار الميكانيكي اختبار الشد، واختبار قوة الخضوع، واختبار الاستطالة، واختبار التسطيح، واختبار الحرق، واختبار الصلابة. يشتمل الاختبار غير المدمر على اختبار التيار الدوامي (تغطية بنسبة 100%)، واختبار الموجات فوق الصوتية (UT)، واختبار اختراق السائل (PT) للتجمعات الملحومة. يشمل فحص السطح اختبار خشونة السطح، والفحص البصري، وفحص النظافة الداخلية، وفحص التحضير النهائي. يتوفر اختبار التبريد الخاص بما في ذلك اختبار التأثير المبرد واختبار الضغط الهيدروستاتيكي عند الطلب. تتضمن الوثائق شهادة EN10204 3.1 وتقرير PMI وتقرير فحص الأبعاد وتقرير NDT وتقرير اختبار الضغط.
 |  |  |
 |  |  |
 |  |  |
تخدم الأنابيب المبردة 316L أنظمة الهيدروجين السائل بما في ذلك محطات إعادة تزويد الهيدروجين بالوقود، وخزانات تخزين الهيدروجين، ومحطات تسييل الهيدروجين، وأنظمة نقل الهيدروجين. وفي صناعة الغاز الطبيعي المسال، تشمل التطبيقات المبادلات الحرارية للغاز الطبيعي المسال، ومبخرات الغاز الطبيعي المسال، ومحطات إعادة تحويل الغاز الطبيعي المسال، ومنصات الغاز الطبيعي المسال العائمة.
تغطي تطبيقات الغاز الصناعي أنظمة النيتروجين السائل (LN₂)، وأنظمة الأكسجين السائل (LOX)، وأنظمة الأرجون السائل. تشمل تطبيقات المعدات المبردة المبردات المبردة، والمضخات المبردة، وأنظمة التبريد بالهيليوم، والضواغط المبردة. تشتمل منشآت صناعة أشباه الموصلات على أنظمة توزيع غاز عالية النقاء، ومعدات تفريغ عالية للغاية، وخطوط إمداد غاز الغرف النظيفة. تغطي تطبيقات الفضاء الجوي والدفاع أنظمة وقود الصواريخ، وأنظمة تبريد الأقمار الصناعية، وغرف محاكاة الفضاء. تشمل استخدامات الصناعة الطبية أنظمة تبريد التصوير بالرنين المغناطيسي وأنظمة تخزين الغاز الطبي.
يحتوي 316L على محتوى منخفض من الكربون، مما يقلل من خطر التآكل الحبيبي بعد عمليات اللحام. هذه الخاصية تجعل 316L مناسبًا بشكل خاص للأنظمة المبردة المصنعة.
تشتمل كل شحنة على شهادة المواد EN10204 3.1 وتقرير اختبار PMI وتقرير فحص الأبعاد وتقارير اختبار NDT المعمول بها. تتوفر أيضًا وثائق الامتثال PED 2014/68/EU.
نعم، يتم تصنيع الأقطار الخارجية وسمك الجدار والأطوال المخصصة وفقًا لرسومات العملاء ومتطلبات المشروع المحددة.
تشتمل التشطيبات السطحية القياسية على الملدن اللامع (BA)، والمصقول بالكهرباء (EP)، والمخلل، والمصقول. يعتمد اختيار السطح على متطلبات نظافة التطبيق.
نعم، يتم إعداد نهايات الأنابيب للحام المداري بحواف منزوعة الأزيز وتفاوتات أبعاد يمكن التحكم فيها لضمان جودة اللحام المتسقة.
