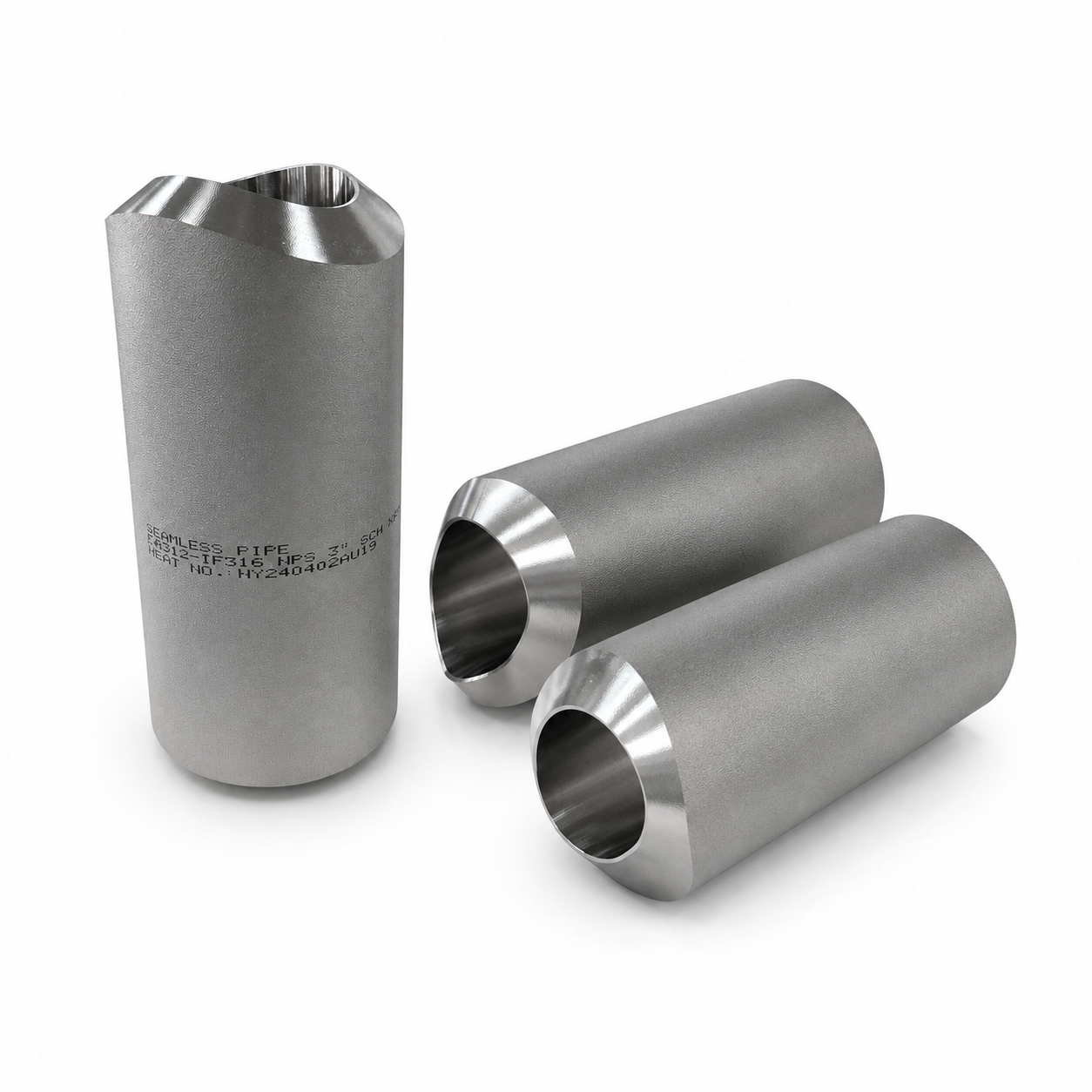

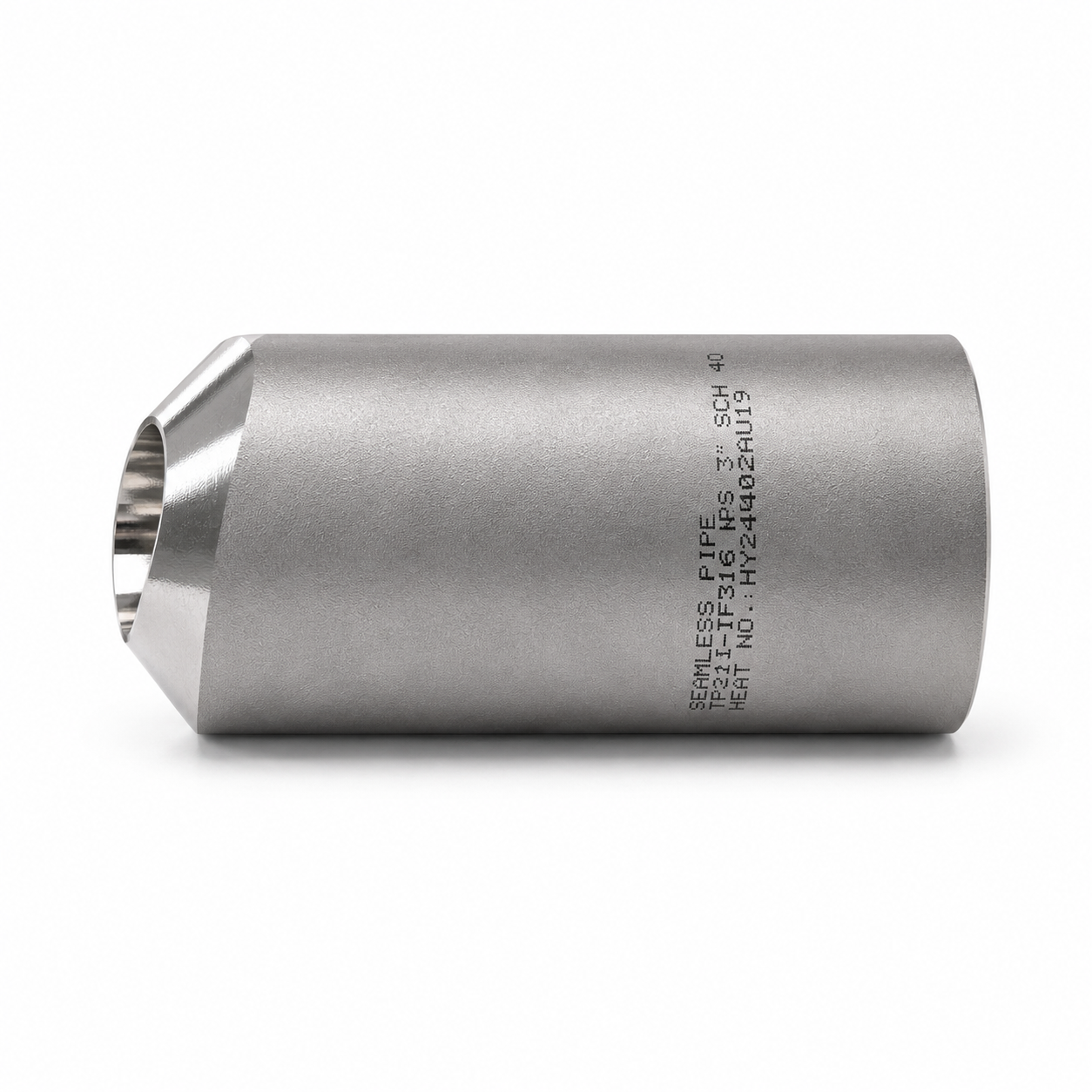

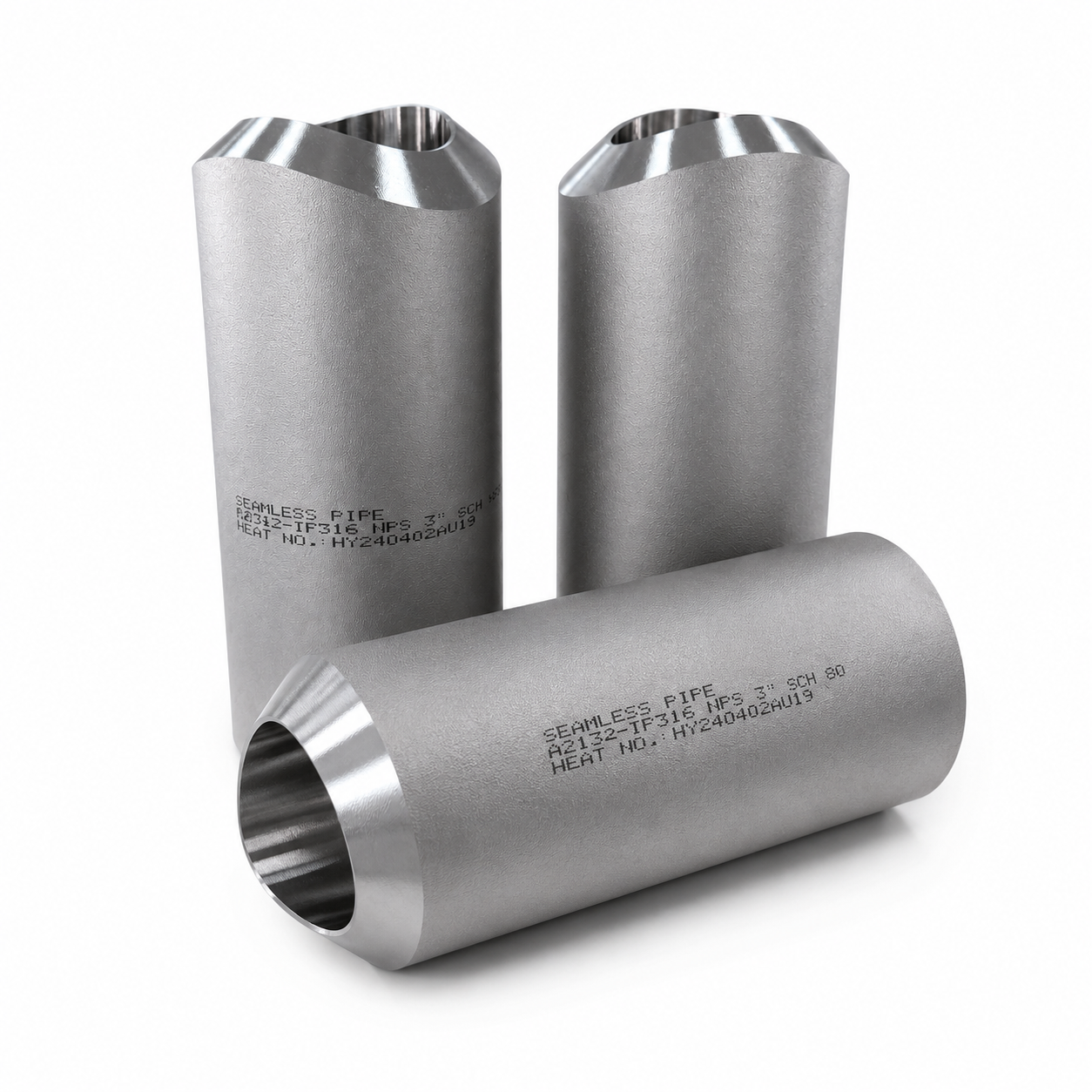

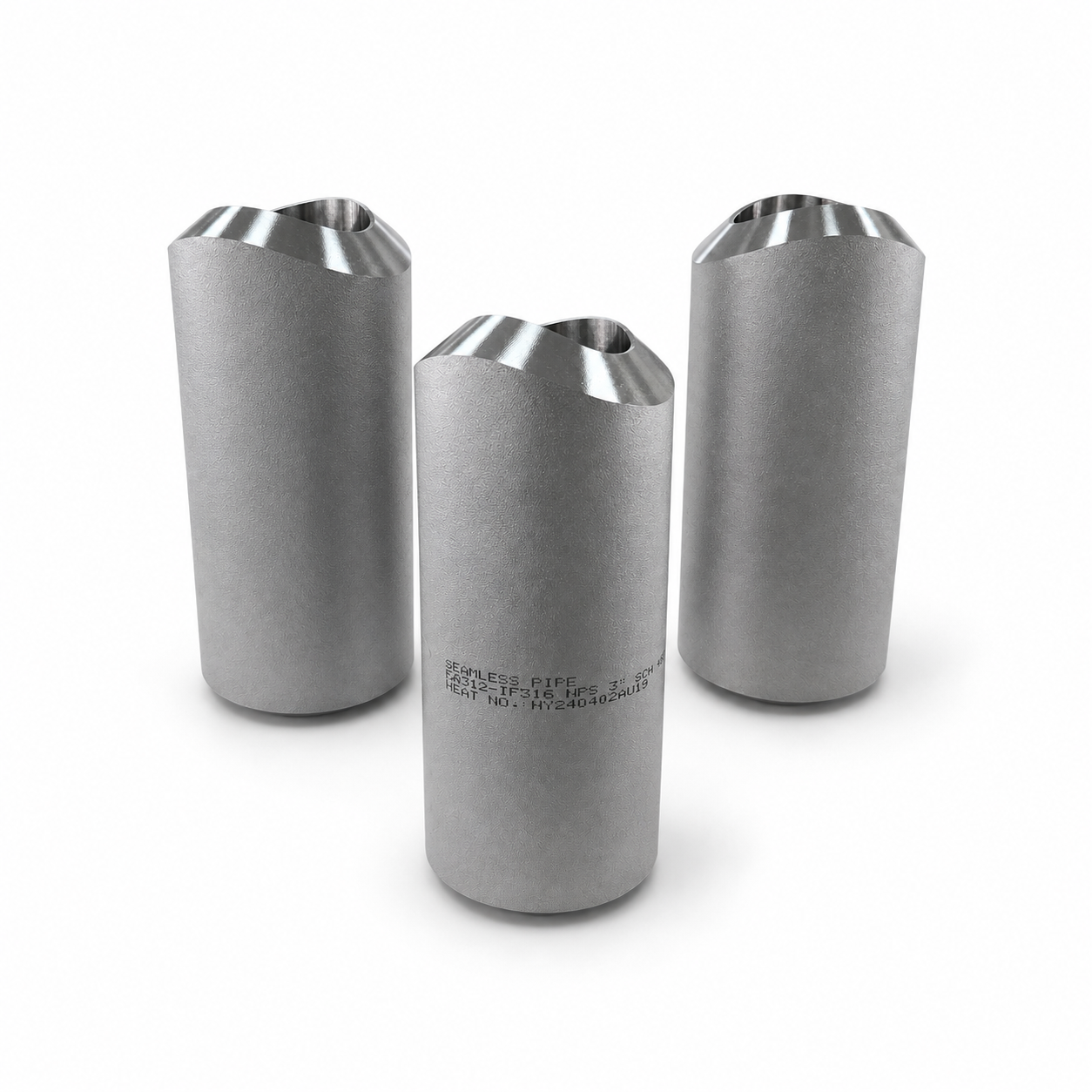

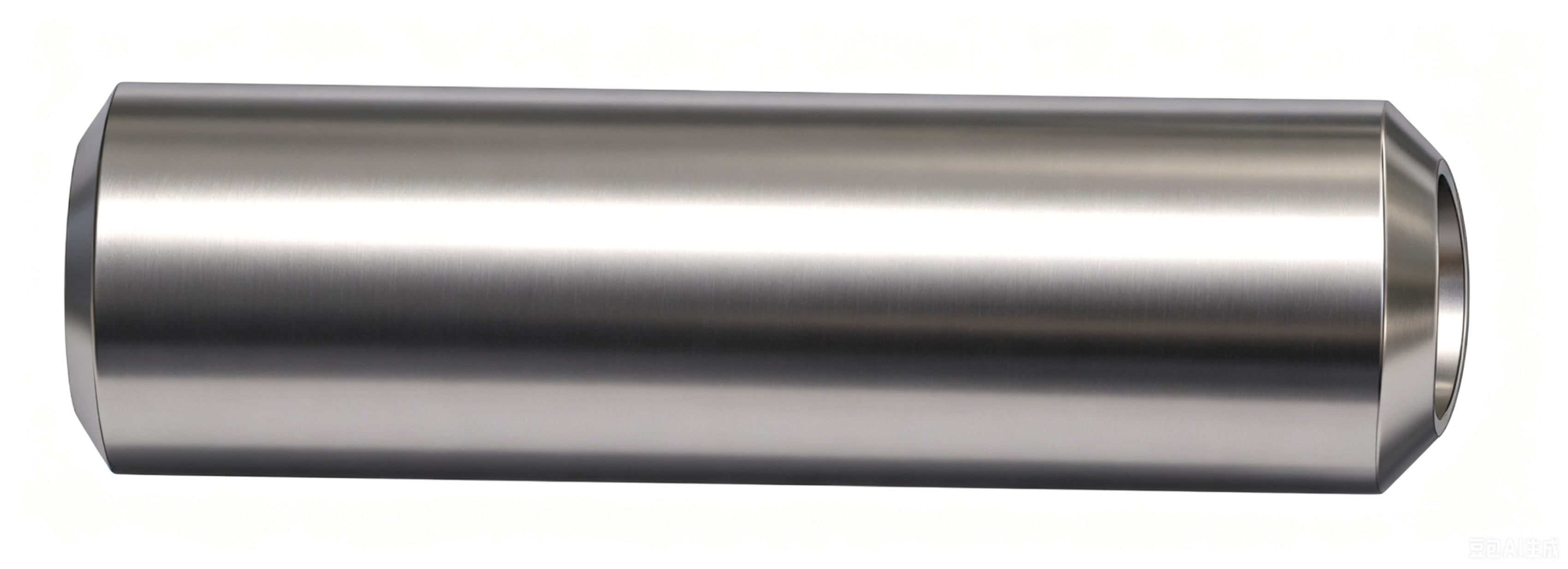

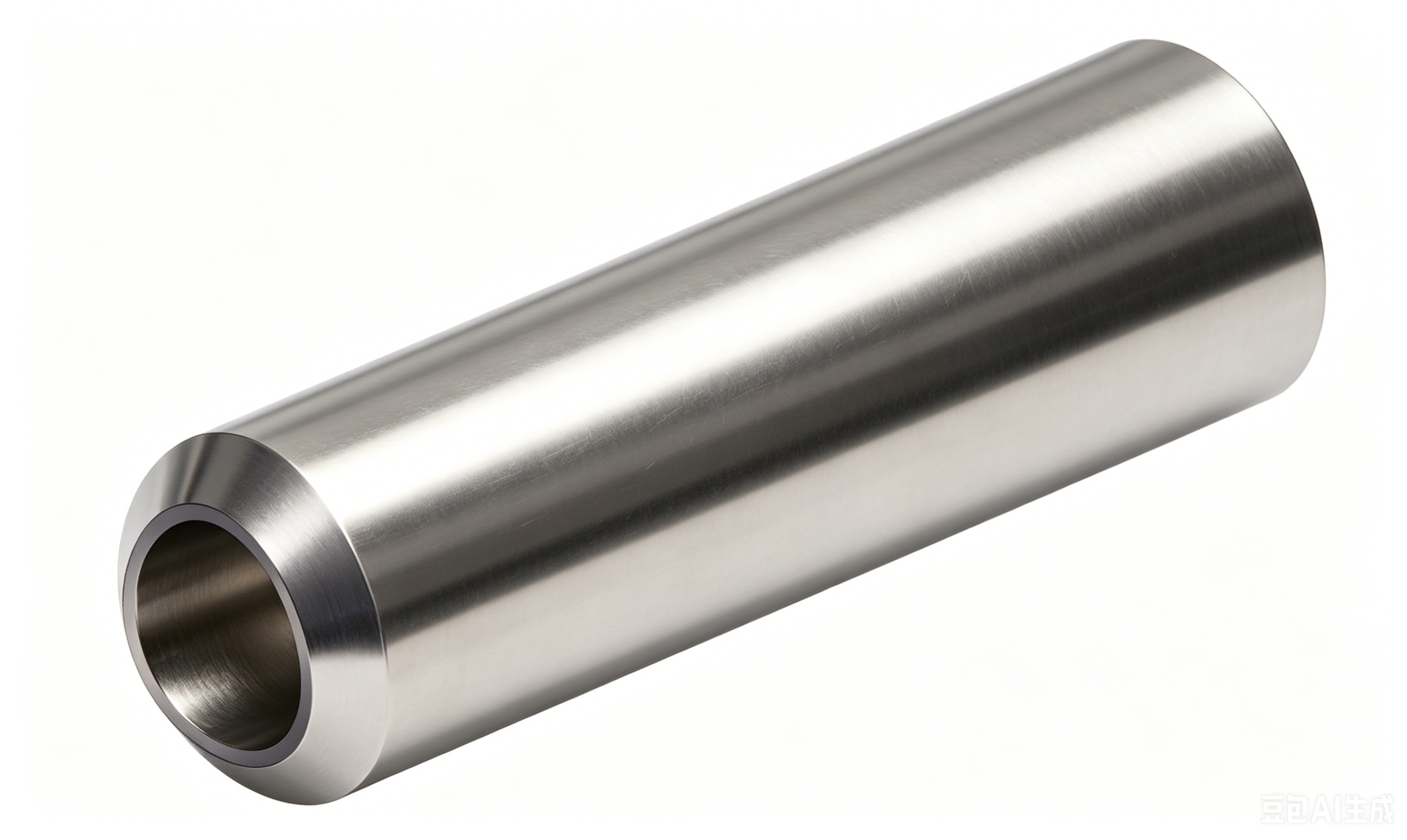

تعد فتحة تهوية المياه وفوهة الصرف من HP (فتحة تصريف المياه ذات الضغط العالي وفوهة التصريف) أحد مكونات الأنابيب المتخصصة المصممة لتنفيس الغازات المحتبسة وتصريف السوائل من أنظمة المياه ذات الضغط العالي. إنه بمثابة أداة ملائمة حاسمة لتشغيل النظام والتشغيل اليومي والصيانة الروتينية وإجراءات إيقاف التشغيل عبر قطاعات صناعية متعددة. تدعم هذه الفوهة الأداء المتسق للنظام وتقلل من المخاطر التشغيلية للمشترين التجاريين في مجال التبادل الحراري، وتبريد الهيدروجين، ومعالجة الغاز الطبيعي المسال، وتوليد الطاقة، ومجالات البتروكيماويات.
تقوم هذه الفوهة بإزالة الهواء المحبوس من دوائر المياه المغلقة ذات الضغط العالي، وتطلق الغازات المتراكمة أثناء عمليات بدء تشغيل النظام، وتمنع تكوين جيوب هوائية داخل خطوط الأنابيب وأوعية الضغط. ومن خلال إزالة انسدادات الغاز، فإنه يدعم كفاءة نقل الحرارة المستقرة في أنظمة المبادلات الحرارية ويقلل من مقاومة التدفق داخل شبكات الأنابيب.
وهو يوفر نقاط تصريف مخصصة لتصريف المياه المحتجزة أثناء إجراءات إيقاف تشغيل النظام، وإزالة المكثفات من دوائر التبريد الصناعية، وإزالة بقايا العملية من خطوط الأنابيب والمعدات. تدعم هذه الوظيفة عمليات الصيانة والإصلاح المريحة، وتقلل من وقت احتجاز السائل داخل المواضع المنخفضة لأنظمة الأنابيب.
تعمل الفوهة على تخفيف تقلبات الضغط الناتجة عن الغاز المحبوس أو السائل الراكد، كما تقلل من مخاطر التآكل الناجمة عن احتباس السوائل على المدى الطويل في المناطق الميتة بخطوط الأنابيب. فهو يساهم في التشغيل المستقر للنظام عبر ظروف التحميل المختلفة ويطيل دورة الخدمة للأنابيب والمعدات المتصلة.
فئة | تفاصيل |
|---|---|
نطاق الحجم القياسي | NPS 1/2 بوصة إلى 48 بوصة من DN15 إلى DN1200 |
سمك الجدار | SCH10S SCH40S SCH80S SCH160 XXS |
أنواع الاتصال | اللحام التناكبي (BW) اللحام المقبس (SW) الملولب (NPT) تصميم مخصص ذو حواف |
يمكن تصنيع الفوهات من مجموعة واسعة من المواد المعدنية للتكيف مع الضغط ودرجة الحرارة وظروف التآكل المختلفة:
الفولاذ المقاوم للصدأ الأوستنيتي: بما في ذلك 304، 304L، 304H، 316L، 316Ti، 321، 347، 310S والدرجات القياسية المقابلة
الفولاذ المقاوم للصدأ الأوستنيتي الفائق: بما في ذلك N08904(904L)، S31254، N08367 ودرجات أخرى من السبائك العالية
سوبر دوبلكس ستيل: بما في ذلك S32304، S32205، S32750، S32760 مع التعيينات القياسية المطابقة
سبائك النيكل الصلب: تغطي سلسلة السبائك C، وسبائك 600، وسبائك 625، وسبائك 800، وسبائك 825، وسبائك 400 ودرجات أخرى تعتمد على النيكل
التيتانيوم وسبائك التيتانيوم: GR1، GR2، GR3، GR4، GR5، GR7، GR9، GR11، GR12
تشمل الخيارات الإضافية درجة حرارة منخفضة. الصلب وسبائك الصلب وأنابيب الصلب والفولاذ الكربوني حسب متطلبات المشروع.
 |  |
تم تصميم الفوهات للتركيب في أنظمة المياه والتبريد ذات الضغط العالي، مع معدلات ضغط تتوافق مع جداول سمك الجدار المحددة والخواص الميكانيكية للمواد. إنها تتكيف مع متطلبات الضغط لمعظم دوائر المياه الصناعية ذات الضغط العالي.
مناسب لوسائط العمل الشائعة المتعددة بما في ذلك مياه التبريد والمياه منزوعة الأيونات ومياه البحر وأنظمة المياه المعالجة. يمكن تعديل اختيار المواد لتتناسب مع بيئة التآكل المحددة لكل مشروع، لتناسب ظروف التطبيقات الصناعية المختلفة.
يمكن إنتاج المنتجات وفقًا لرسومات العملاء ومواصفات المشروع المحددة، لتناسب تخطيطات الأنابيب الفريدة وأبعاد التثبيت ومتطلبات أداء النظام.
تدعم المواد المعدنية الصناعية المختارة الخدمة طويلة الأمد في ظل ظروف العمل ذات الضغط العالي أو التآكل أو درجات الحرارة القصوى، بما يتوافق مع متطلبات بيئات التشغيل الصناعية الصعبة.
 |  |  |
 |  |  |
 |  |  |
لضمان أداء المنتج المتسق والامتثال لمواصفات المشروع، يتم تنفيذ مجموعة كاملة من إجراءات الفحص طوال عملية الإنتاج.

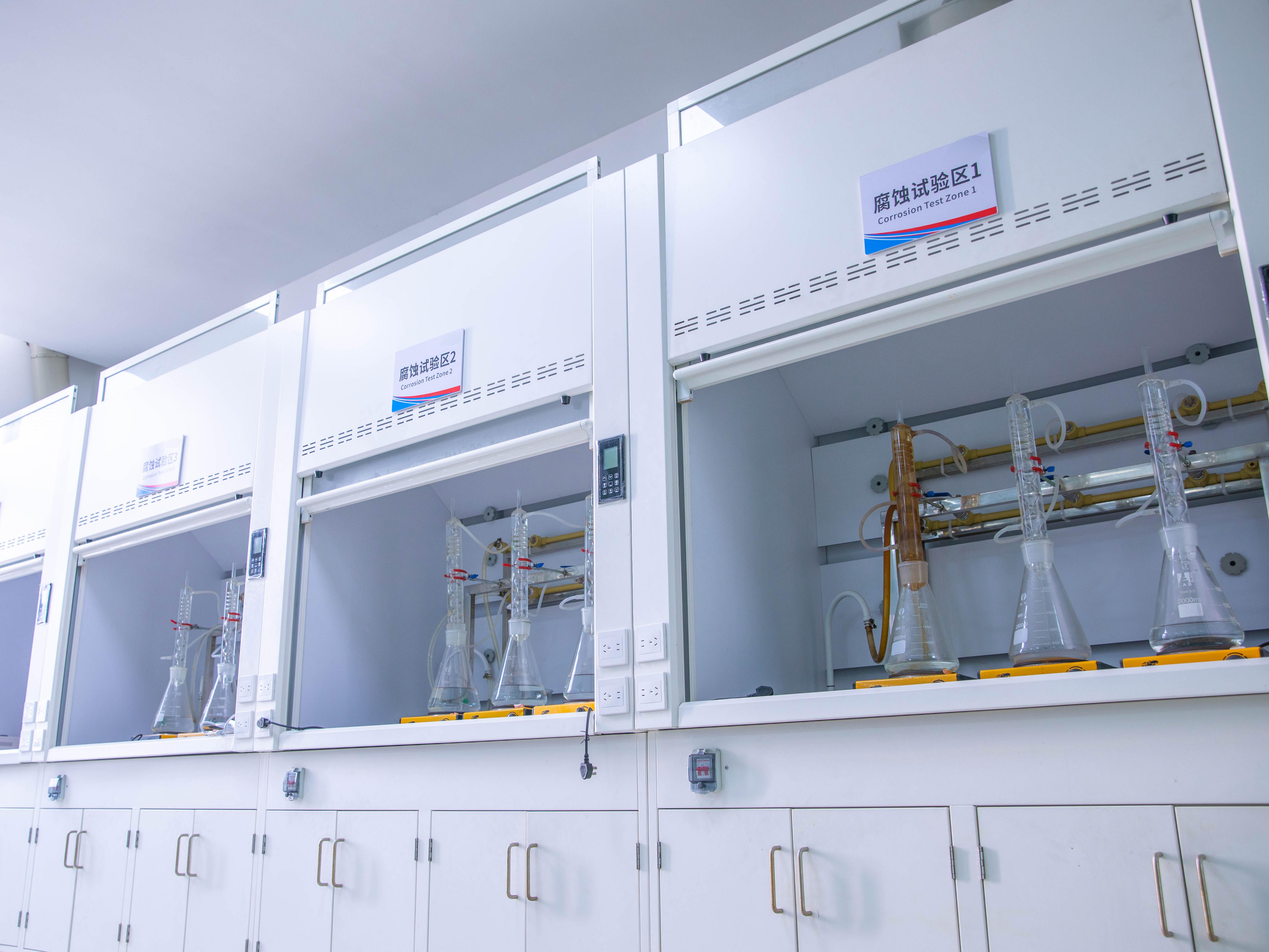

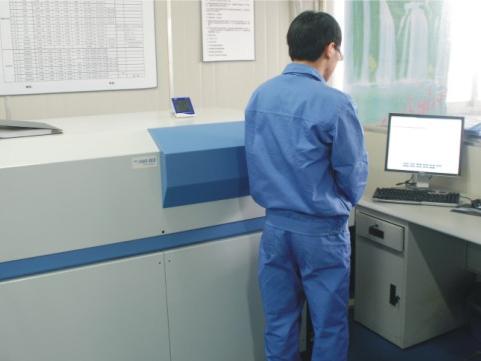

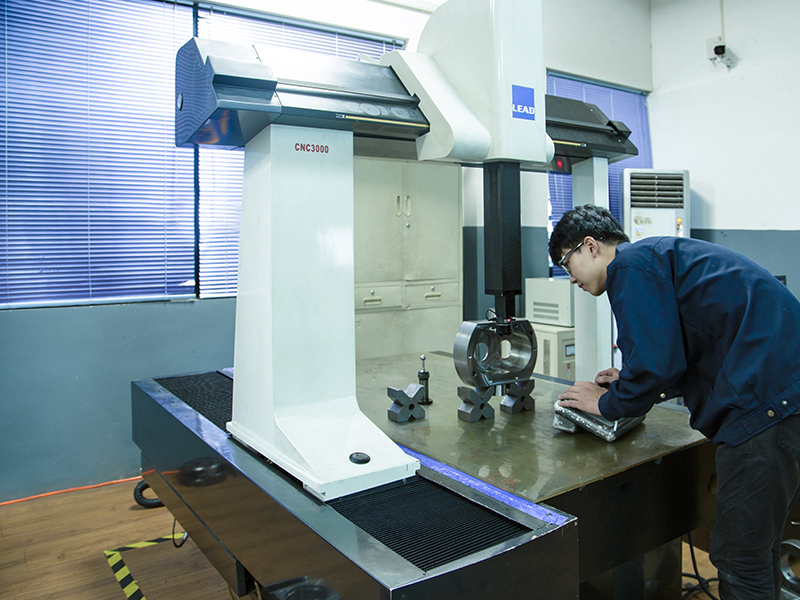

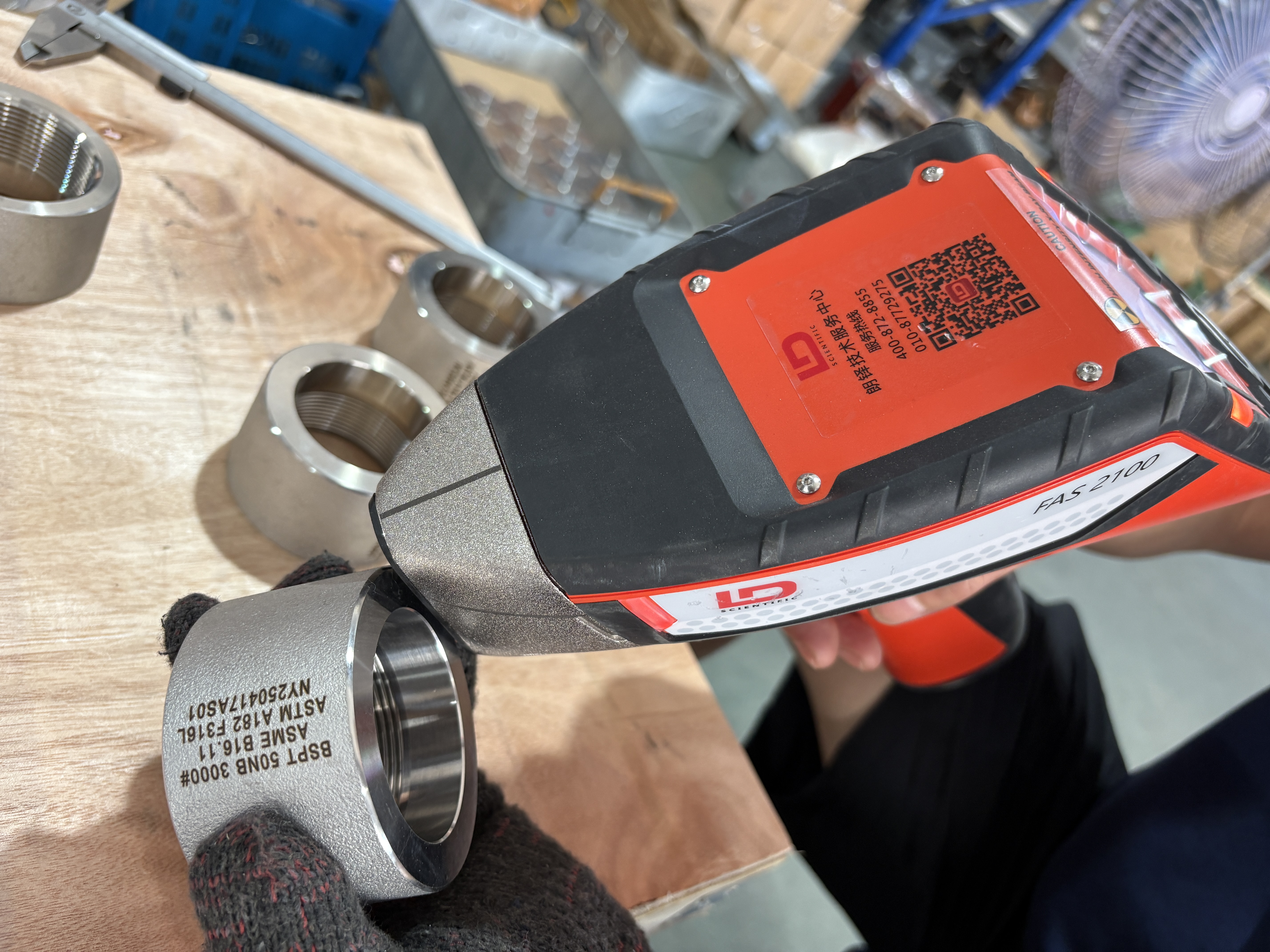

يتضمن فحص المواد الخام اختبار PMI، وتحليل التركيب الكيميائي، والتحقق من إمكانية تتبع المواد، للتأكد من مطابقة المواد الخام لدرجات المواد المطلوبة. يغطي فحص الأبعاد القطر الخارجي والقطر الداخلي والطول وسمك الجدار والزاوية المائلة والتركيز.

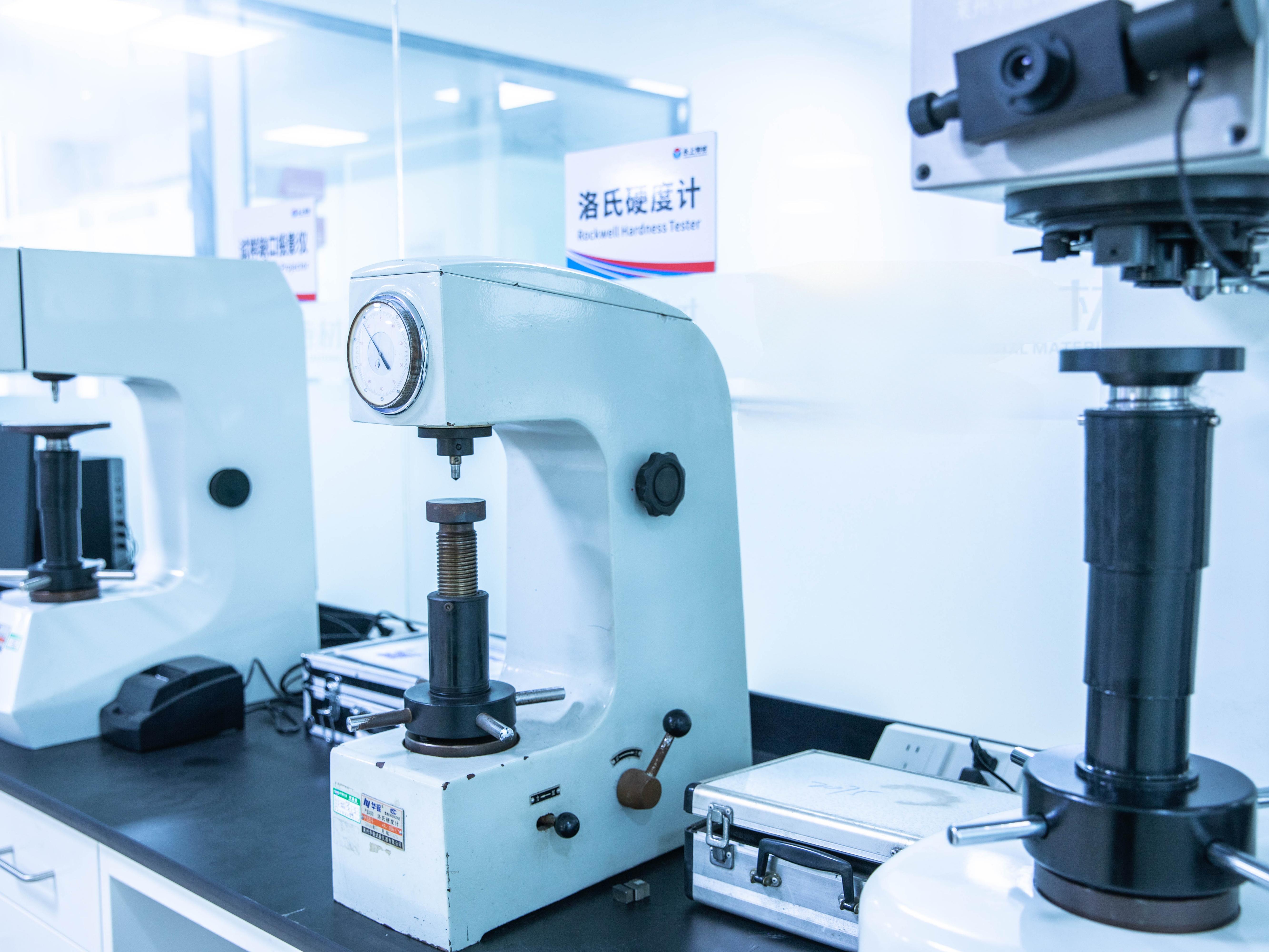

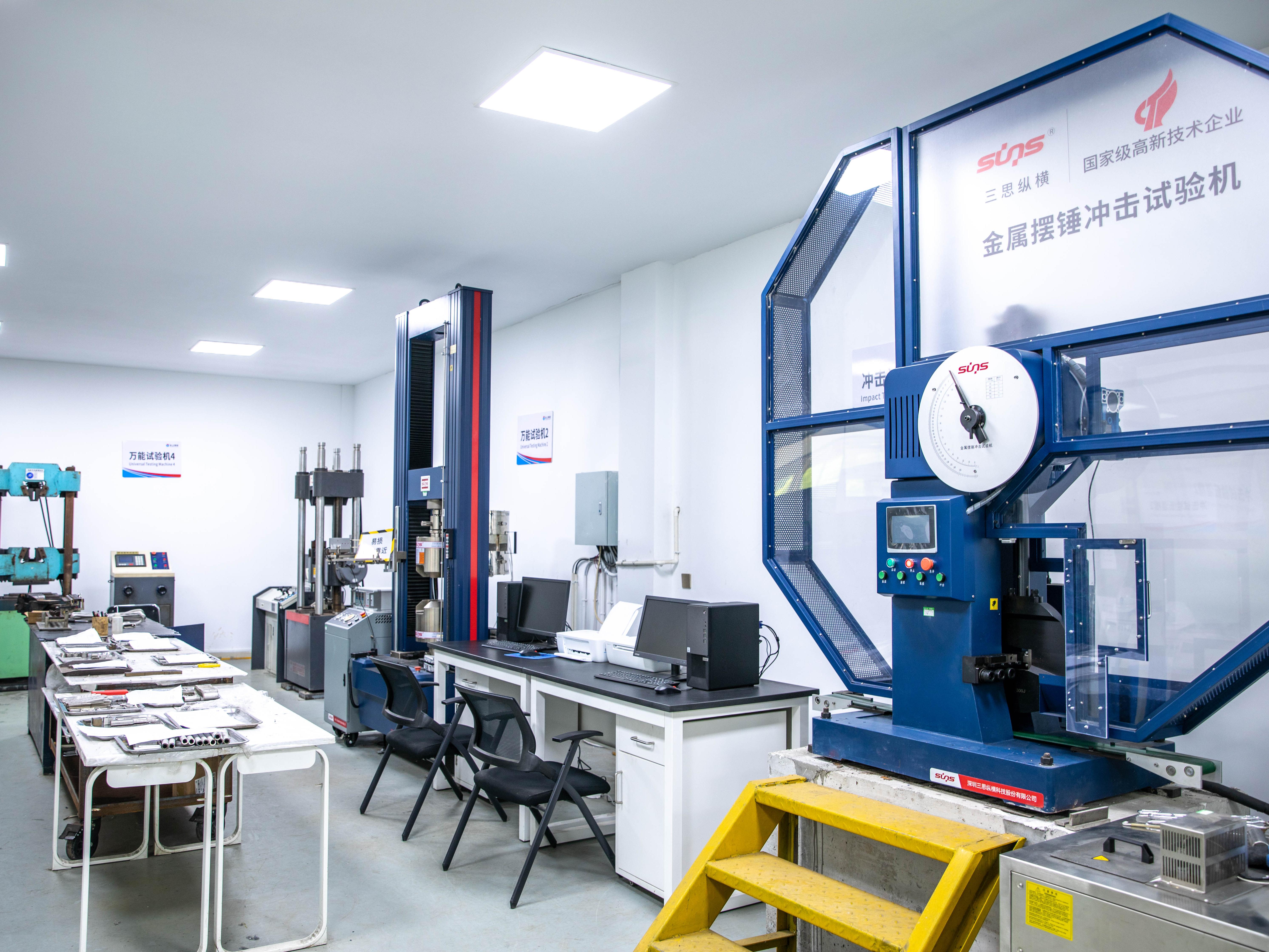

يتضمن الاختبار الميكانيكي اختبار الشد واختبار الصلابة، مع توفر اختبار التأثير عندما تتطلب مواصفات المشروع ذلك. تشمل خيارات الاختبارات غير المدمرة PT (اختبار اختراق السائل)، وUT (اختبار الموجات فوق الصوتية)، وRT (اختبار التصوير الشعاعي)، وMPI عند الاقتضاء.
يغطي فحص السطح الفحص البصري، وفحص تشطيب السطح، وفحص التخليل والتخميل لمنتجات الفولاذ المقاوم للصدأ. يمكن تزويد كل منتج بشهادة EN10204 3.1، بالإضافة إلى تقرير الفحص وتقرير الأبعاد وتقرير NDT كما هو مطلوب للمشتريات التجارية.
يتم تطبيقه في أنظمة الطاقة الهيدروجينية بما في ذلك محطات التزود بالوقود الهيدروجيني والمبادلات الحرارية للتبريد المسبق للهيدروجين؛ يستخدم أيضًا في محطات تسييل الغاز الطبيعي المسال ومرافق إعادة تحويل الغاز الطبيعي المسال إلى حالته الغازية.
يتم تركيبها في المبادلات الحرارية للدوائر المطبوعة (PCHE)، والمبادلات الحرارية المرتبطة بالانتشار، والمبادلات الحرارية ذات القنوات الدقيقة (MCHE) وغيرها من معدات نقل الحرارة. يستخدم أيضًا في أنظمة الغلايات ودوائر البخار والمياه وأنظمة استعادة الحرارة في منشآت توليد الطاقة.
يستخدم في أنظمة تبريد العمليات ومعدات معالجة المياه في مصانع البتروكيماويات، وكذلك المنصات البحرية وأنظمة FPSO. كما أنه مناسب لمصانع الكيماويات والمصافي ومحطات تحلية المياه في قطاعات العمليات الصناعية.
نحن نقدم مجموعة كاملة من المواد المعدنية بما في ذلك الفولاذ المقاوم للصدأ الأوستنيتي، والفولاذ المقاوم للصدأ الأوستنيتي الفائق، والفولاذ المزدوج الفائق، وسبائك النيكل الفولاذية، وسبائك التيتانيوم، والفولاذ ذو درجة الحرارة المنخفضة، وسبائك الفولاذ، وفولاذ خطوط الأنابيب، والفولاذ الكربوني. يمكن تأكيد درجات محددة بناءً على ظروف عمل المشروع.
تتضمن أنواع التوصيلات القياسية اللحام التناكبي (BW)، واللحام المقبس (SW)، والوصلات الملولبة (NPT)، والوصلات ذات الحواف. تتوفر أيضًا تصميمات اتصال مخصصة بناءً على الرسومات المقدمة من العميل ومتطلبات التثبيت.
شهادة EN10204 3.1 متاحة كوثائق قياسية. يمكننا أيضًا توفير تقارير الفحص المقابلة وتقارير الأبعاد وتقارير الاختبارات غير التدميرية وفقًا لمتطلبات المشتريات التجارية المحددة.
نعم، نحن ننتج فوهات التنفيس والصرف وفقًا لرسومات العملاء ومواصفات المشروع، للتكيف مع الحجم المحدد ومعدل الضغط ومتطلبات التثبيت لمختلف المشاريع الصناعية.
بالنسبة للمتطلبات الخاصة بالمشروع الخاصة بفتحات تصريف المياه وتصريف المياه من HP، يمكن للمشترين من الشركات تقديم رسومات التصميم ومعلمات حالة العمل لتأكيد الحل المخصص. تتبع جميع عمليات الإنتاج ومراقبة الجودة المعايير الصناعية الدولية لتتناسب مع احتياجات التطبيقات التجارية والصناعية المختلفة.
