| الكمية: | |
|---|---|

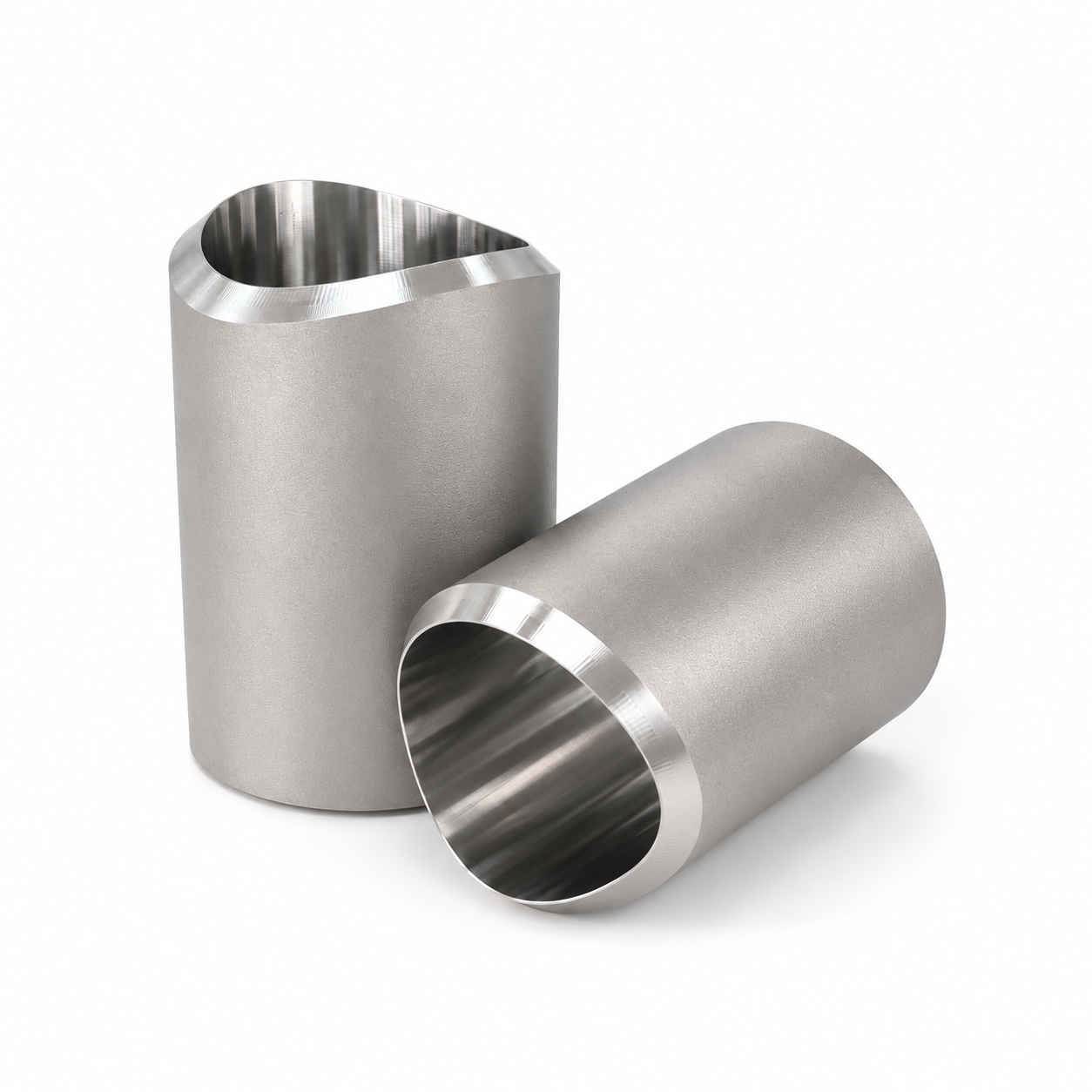

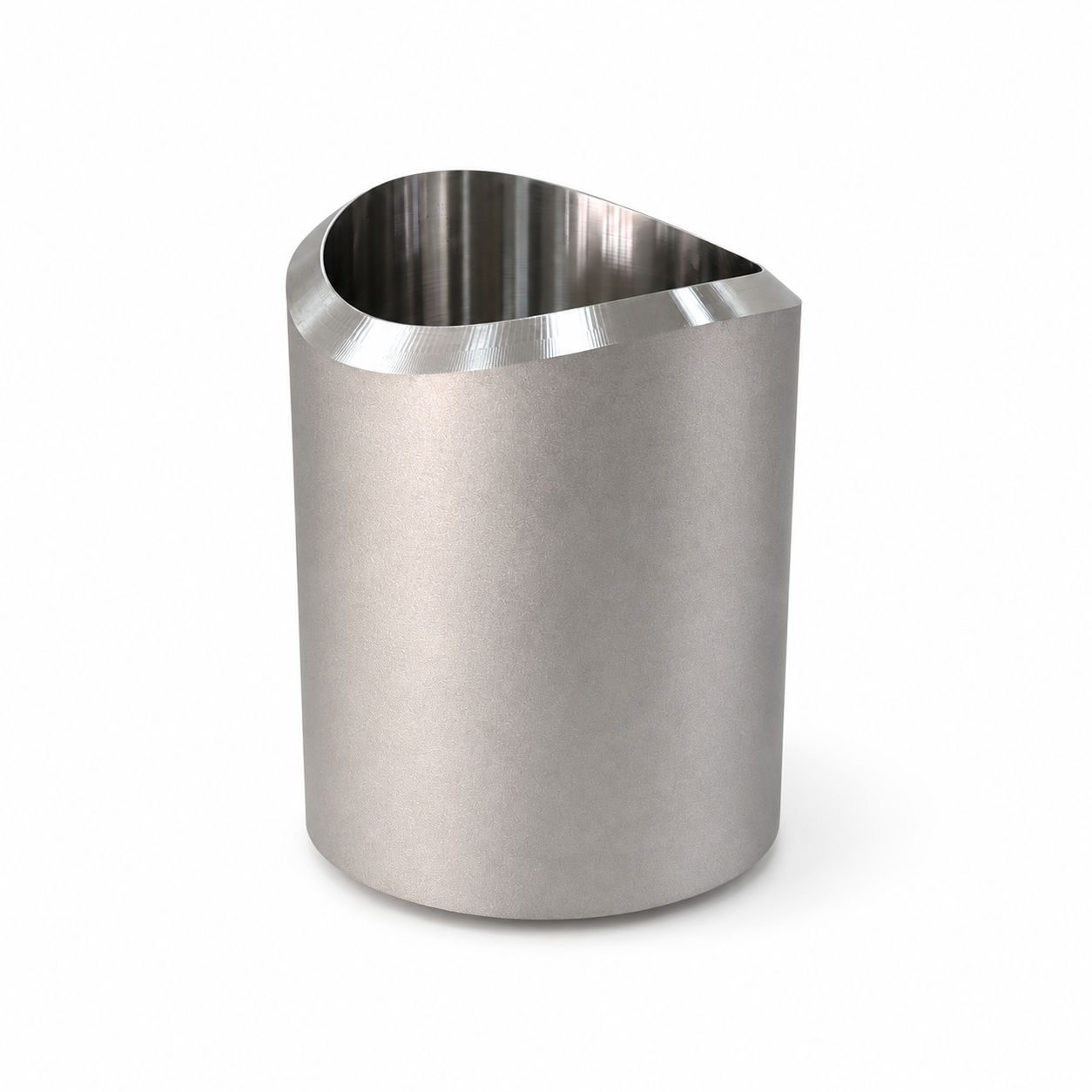

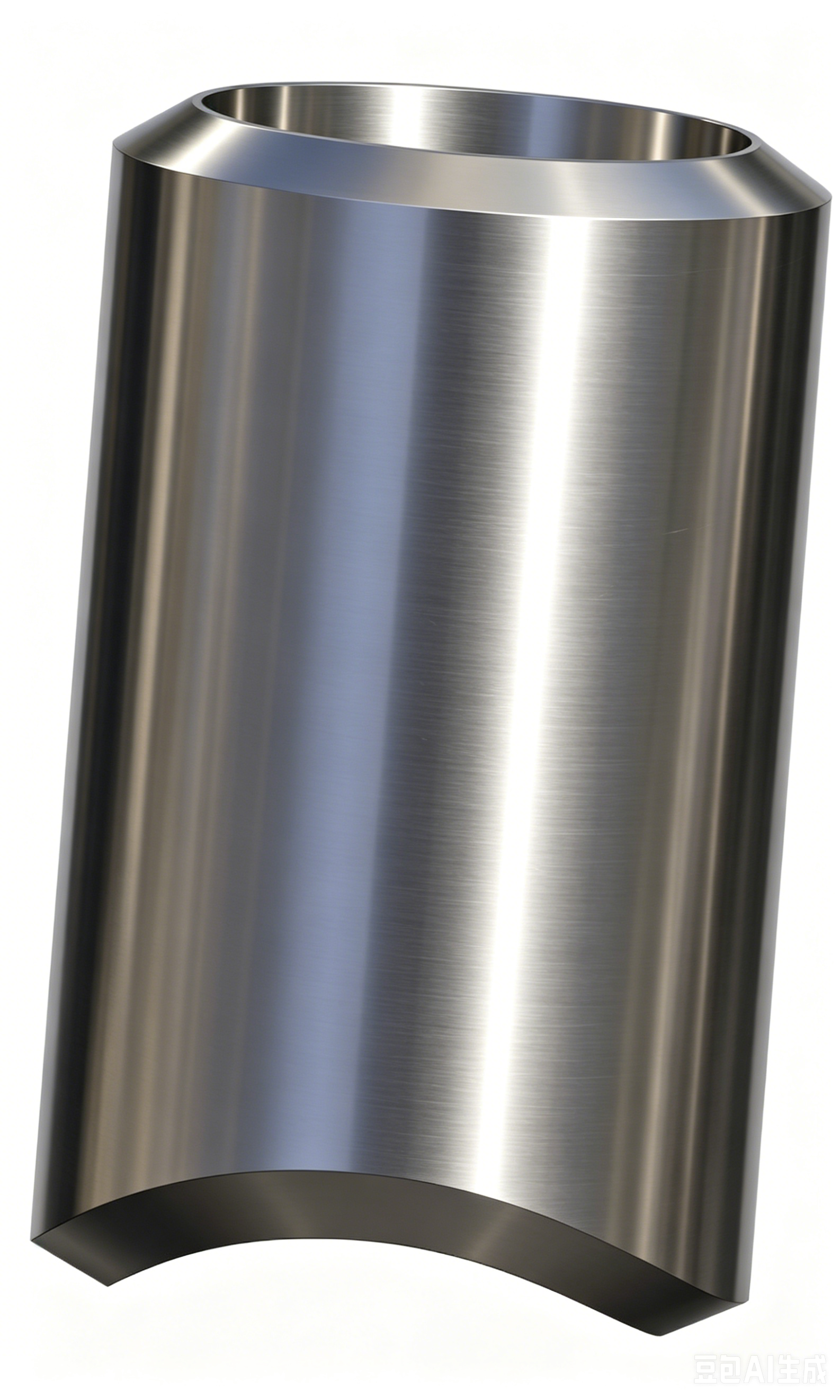

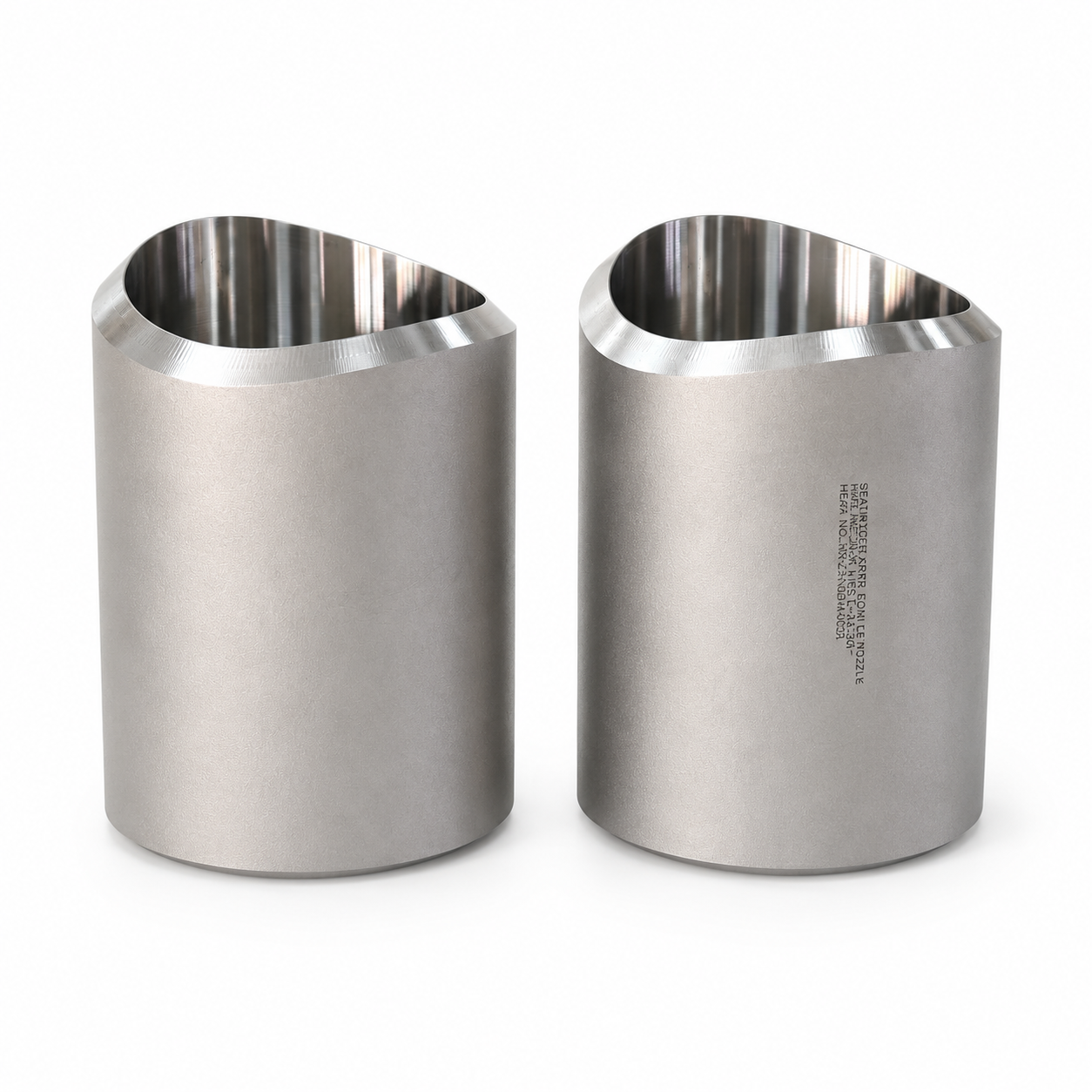

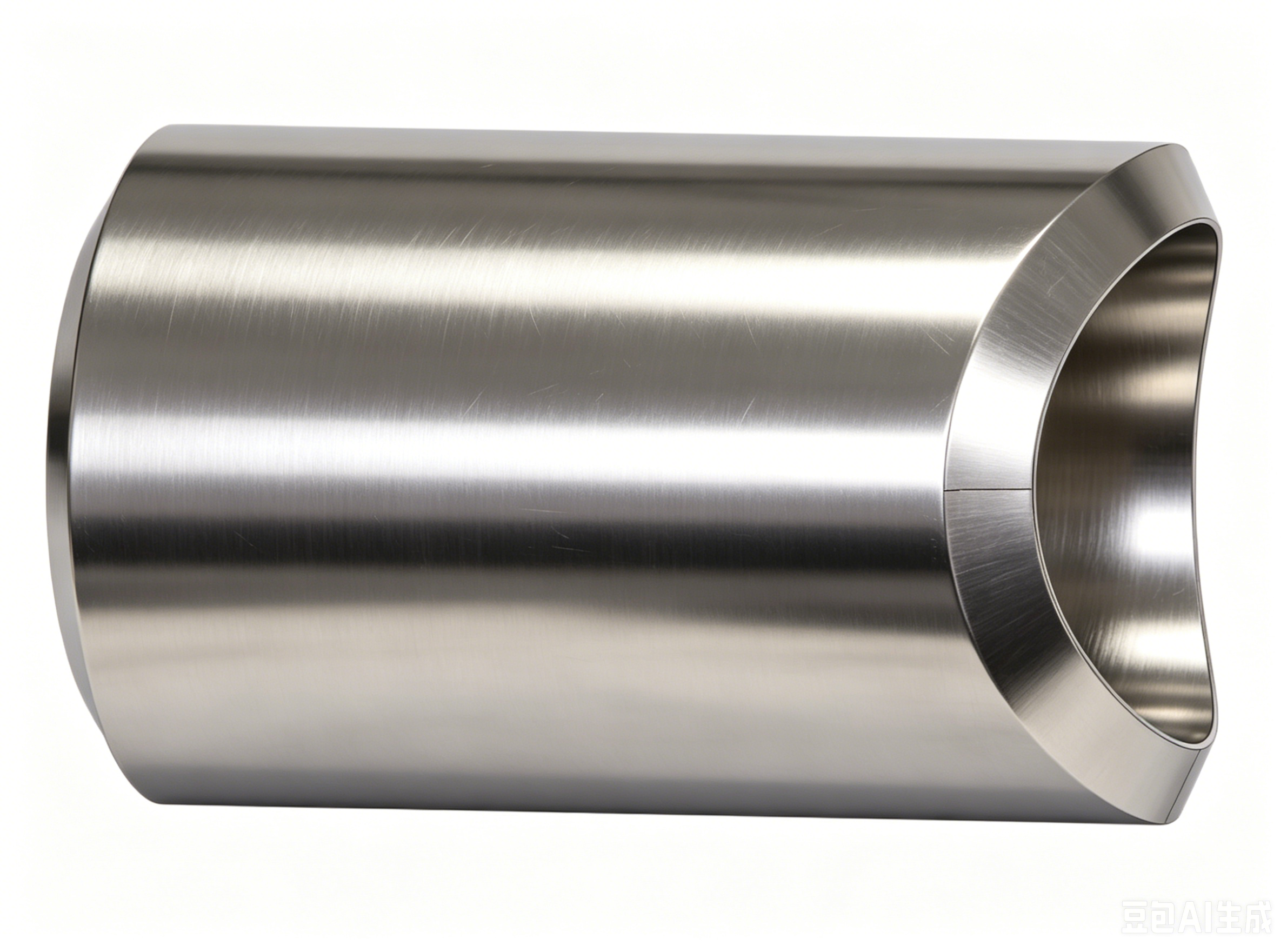

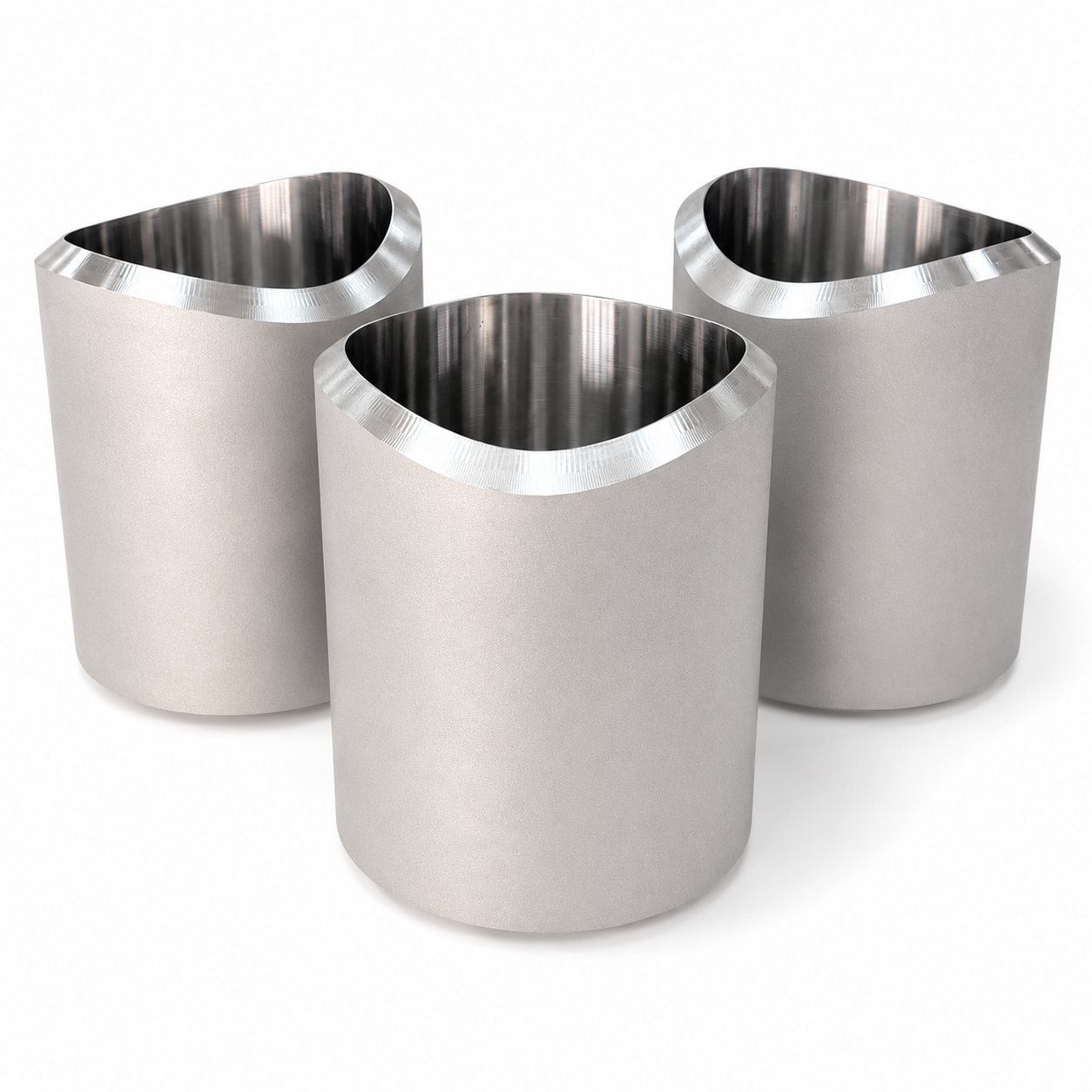

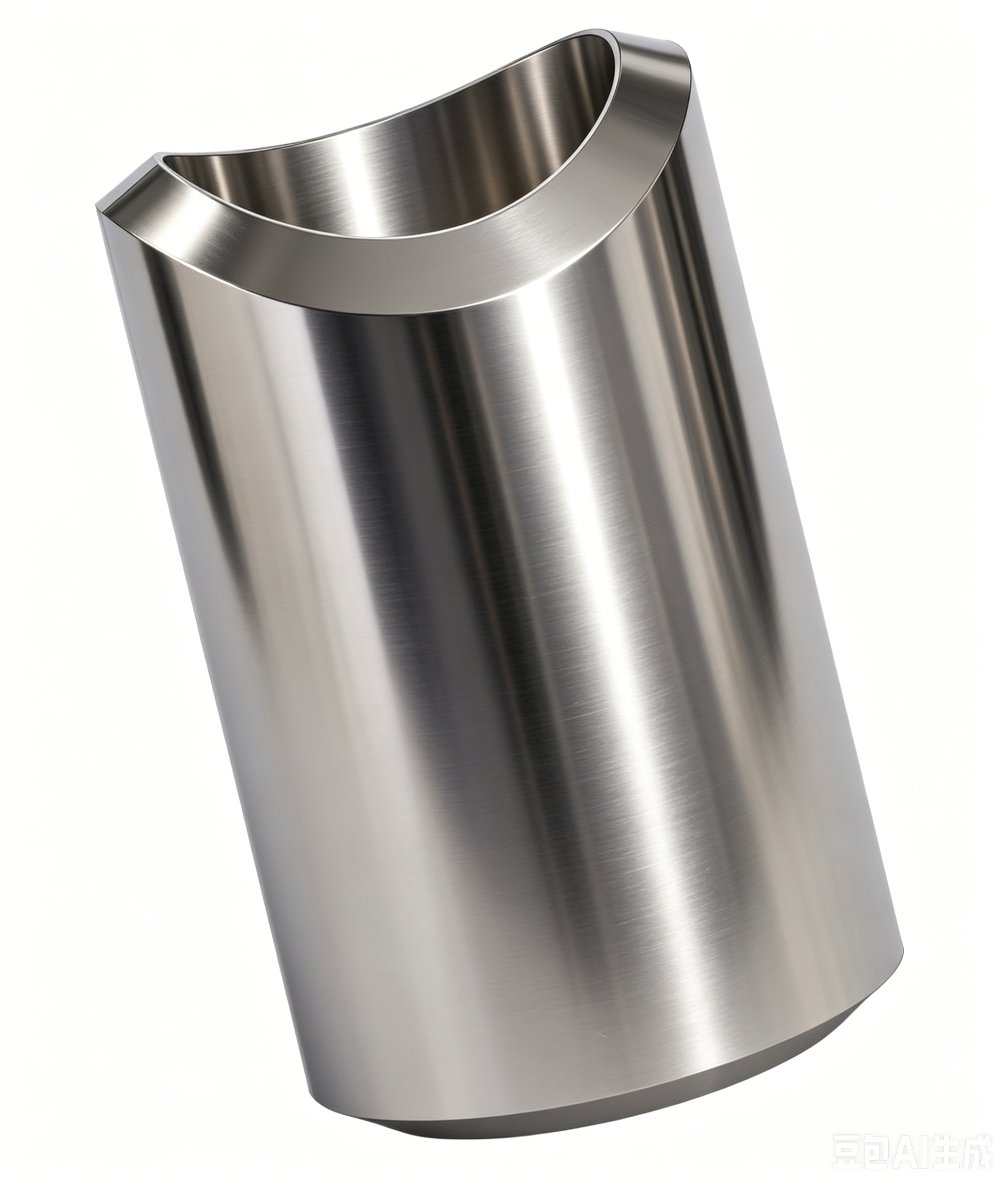

فوهة الماء IP (فوهة الماء ذات الضغط المتوسط) عبارة عن مكون أنابيب مصمم بدقة لتوزيع المياه ذات الضغط المتوسط، والتبريد، والتدوير، والحقن، وأنظمة الصيانة. وبوصفه واجهة اتصال بين معدات المعالجة وشبكات أنابيب المياه، فهو يدعم التوصيل المتسق لتدفق المياه والإدارة الحرارية عبر العمليات الصناعية. يناسب هذا المكون مجموعة واسعة من سيناريوهات المشتريات التجارية التي تتضمن نقل الحرارة، والمعالجة المبردة، وأنظمة توليد الطاقة، ويعمل كتركيب قياسي لوحدات المعالجة الأساسية.
فئة | تفاصيل |
|---|---|
نطاق الحجم القياسي | NPS 1/2 بوصة إلى 24 بوصة؛ DN15 إلى DN600 |
سمك الجدار | SCH10S، SCH40S، SCH80S، SCH160، XXS |
أنواع الاتصال | اللحام التناكبي (BW)، اللحام المقبس (SW)، الخيوط (NPT)، ذات الحواف، التصميم المخصص |
خيارات المواد | الفولاذ المقاوم للصدأ، دوبلكس، سوبر دوبلكس، سبائك النيكل والتيتانيوم |
يمتد نطاق الحجم القياسي من التكوينات ذات التجويف الصغير إلى التكوينات ذات القطر الكبير، ويغطي معظم متطلبات الأنابيب الصناعية. تتوفر جداول متعددة لسمك الجدار لتتناسب مع مستويات ضغط التشغيل المختلفة وتصميمات النظام.
يتم توفير أربعة تنسيقات اتصال قياسية للتوافق مع طرق تركيب الأنابيب في الموقع. يتم أيضًا قبول تصميمات الاتصال المخصصة بناءً على رسومات العملاء ومتطلبات المشروع.
تتوفر درجات متعددة من السبائك للاختيار، لاستيعاب متطلبات مقاومة التآكل والقوة الميكانيكية المختلفة عبر بيئات التشغيل.
 |  |  |
توفر الفوهة تدفقًا منظمًا للمياه إلى معدات المعالجة ودوائر التبريد، مما يتوافق مع طلب التدفق للوحدات الصناعية المختلفة ويدعم التوزيع المتوازن للمياه عبر أنظمة متعددة النقاط.
إنه يشكل اتصالاً مستقرًا بين خطوط أنابيب مياه التبريد ذات الضغط المتوسط والمبادلات الحرارية أو أنظمة المعالجة، مما يتيح التكامل السلس لدوائر المياه مع معدات الإنتاج الأساسية.
يسهل المكون الدوران الفعال لمياه التبريد داخل كل من الأنظمة الصناعية المغلقة والمفتوحة، مما يحافظ على ظروف تدفق ثابتة للتشغيل المستمر. كما أنه بمثابة نقطة وصول مخصصة للمياه لعمليات تنظيف النظام والتنظيف الداخلي وعمليات الصيانة الروتينية، مما يبسط سير عمل الصيانة المنتظمة.
من خلال دعم توصيل المياه وتدويرها بشكل متسق، تساعد الفوهة في الحفاظ على درجات حرارة تشغيل مستقرة لمعدات المعالجة، مما يدعم الأداء الثابت للنظام عبر دورات الإنتاج.
 |  |  |
 |  |  |
 |  |  |
تم تصميم هذه الفوهات خصيصًا لتطبيقات خدمة المياه ذات الضغط المتوسط، بما يتماشى مع معايير التشغيل النموذجية لتوزيع المياه الصناعية وأنظمة التبريد.
مصنوعة من الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، والفولاذ المقاوم للصدأ المزدوج الفائق، وسبائك النيكل، وسبائك التيتانيوم، وتتكيف الفوهات مع وسائط مائية متعددة بما في ذلك مياه التبريد، والمياه منزوعة المعادن، ومياه البحر، والمياه المعالجة. توفر المواد المختارة أيضًا قوة ميكانيكية للتشغيل المستمر.
يتم تصنيع جميع الوحدات وفقًا لمعايير ASME وASTM والمواصفات المحددة من قبل العميل، مع تفاوتات أبعاد يمكن التحكم فيها عبر دفعات الإنتاج.
تتوفر خدمات التصنيع المخصصة بناءً على رسومات العملاء والمتطلبات الخاصة بالمشروع، واستيعاب الأحجام غير القياسية، وتكوينات الاتصال، ومجموعات المواد. تعمل مواد السبائك المختارة على تقليل التآكل والتدهور المرتبط بالتآكل، مما يقلل من تكرار الصيانة الروتينية ويدعم عمر الخدمة الممتد في ظل ظروف التشغيل المناسبة.
يتم تنفيذ سير عمل الفحص والاختبار المنظم لكل دفعة إنتاج للتحقق من اتساق المنتج. تغطي عمليات التفتيش خمس مراحل أساسية: فحص المواد الخام (تحديد المواد، اختبار PMI، تحليل التركيب الكيميائي، التحقق من إمكانية التتبع)، فحص الأبعاد (القطر الخارجي، القطر الداخلي، الطول، سمك الجدار، إعداد الشطب، التركيز)، الاختبار الميكانيكي (اختبار الشد، اختبار الصلابة، اختبار التأثير إذا لزم الأمر)، الاختبار غير المدمر (PT، UT، RT، MPI عند الاقتضاء)، وفحص السطح (الفحص البصري، فحص خشونة السطح، التحقق من التخليل والتخميل).
تتوفر حزم الوثائق الكاملة للتسليم، بما في ذلك شهادة المواد EN10204 3.1 وتقرير الفحص وتقرير الأبعاد وتقرير NDT، لدعم عمليات تدقيق المشتريات التجارية ومتطلبات حفظ المشروع.
تُستخدم هذه الفوهات على نطاق واسع في المبادلات الحرارية للدوائر المطبوعة (PCHE)، والمبادلات الحرارية المرتبطة بالانتشار، والمبادلات الحرارية ذات القنوات الدقيقة (MCHE) لأنظمة نقل الحرارة. بالنسبة لقطاع الطاقة الهيدروجينية، فهي تناسب محطات التزود بالوقود الهيدروجيني، وأنظمة تبريد الهيدروجين، ومرافق ضغط الهيدروجين. وفي صناعة الغاز الطبيعي المسال، فإنها تدعم محطات تسييل الغاز الطبيعي المسال، ومرافق إعادة الغاز الطبيعي المسال، وأنظمة المعالجة المبردة.
بالنسبة لسيناريوهات توليد الطاقة والبتروكيماويات، تتكامل الفوهات مع أنظمة مياه الغلايات، وأنظمة مياه التبريد، ووحدات استرداد الحرارة، ومرافق التكرير، والمصانع الكيماوية، وأنظمة تبريد العمليات، وتطبيقات أوعية الضغط. بالنسبة للعمليات البحرية، فإن خيارات المواد المقاومة للتآكل تجعل الفوهات متوافقة مع المنصات البحرية، وأنظمة FPSO، وأنظمة تبريد مياه البحر.
تشمل المواد المتاحة الفولاذ المقاوم للصدأ، والدوبلكس، والدوبلكس الفائق، وسبائك النيكل والتيتانيوم، لتتناسب مع متطلبات مقاومة التآكل المختلفة والقوة الميكانيكية.
تتضمن أنواع التوصيلات القياسية اللحام التناكبي (BW)، واللحام المقبس (SW)، والترابط الملولب (NPT)، والوصلات ذات الحواف. يمكن توفير تصميمات اتصال مخصصة بناءً على متطلبات المشروع المحددة.
تشتمل حزم الوثائق القياسية على شهادة المواد EN10204 3.1 وتقرير الفحص وتقرير الأبعاد وتقرير NDT. ويمكن ترتيب وثائق إضافية بناء على طلب العميل.
هذه الفوهات مناسبة لتصنيع المبادلات الحرارية، والطاقة الهيدروجينية، والغاز الطبيعي المسال، وتوليد الطاقة، والبتروكيماويات، والصناعات البحرية، وتغطي تطبيقات توزيع المياه، والتبريد، والتدوير، والحقن.
