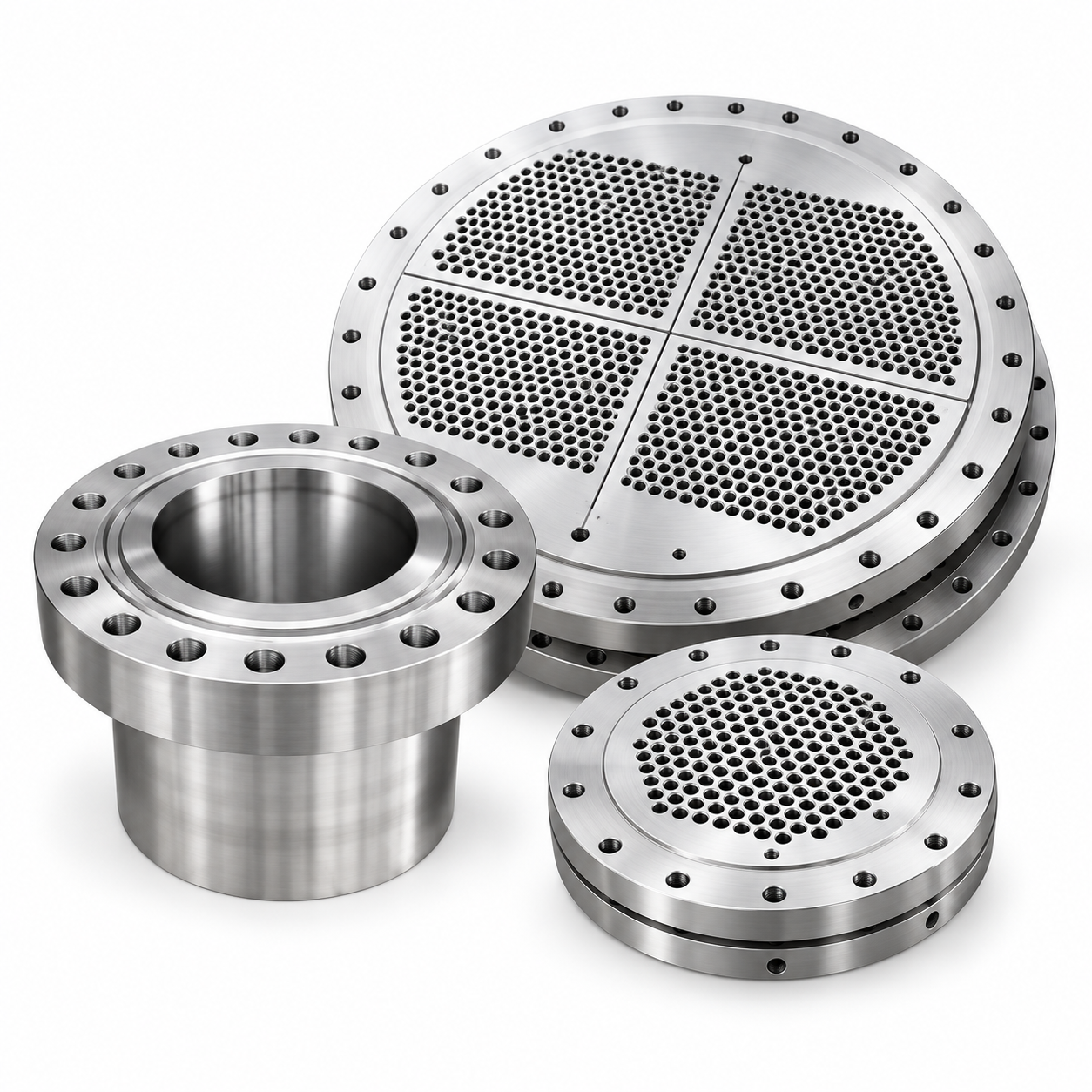

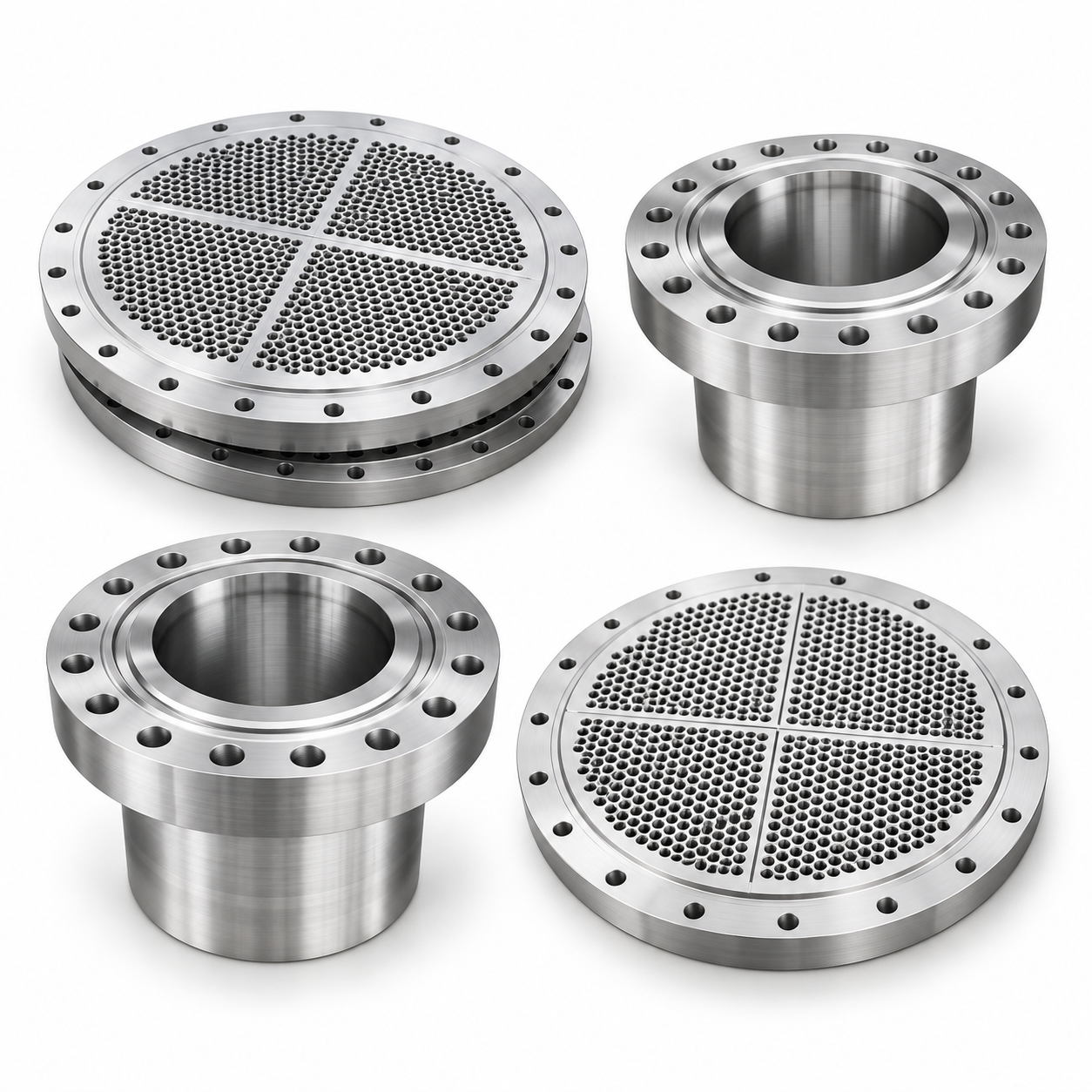

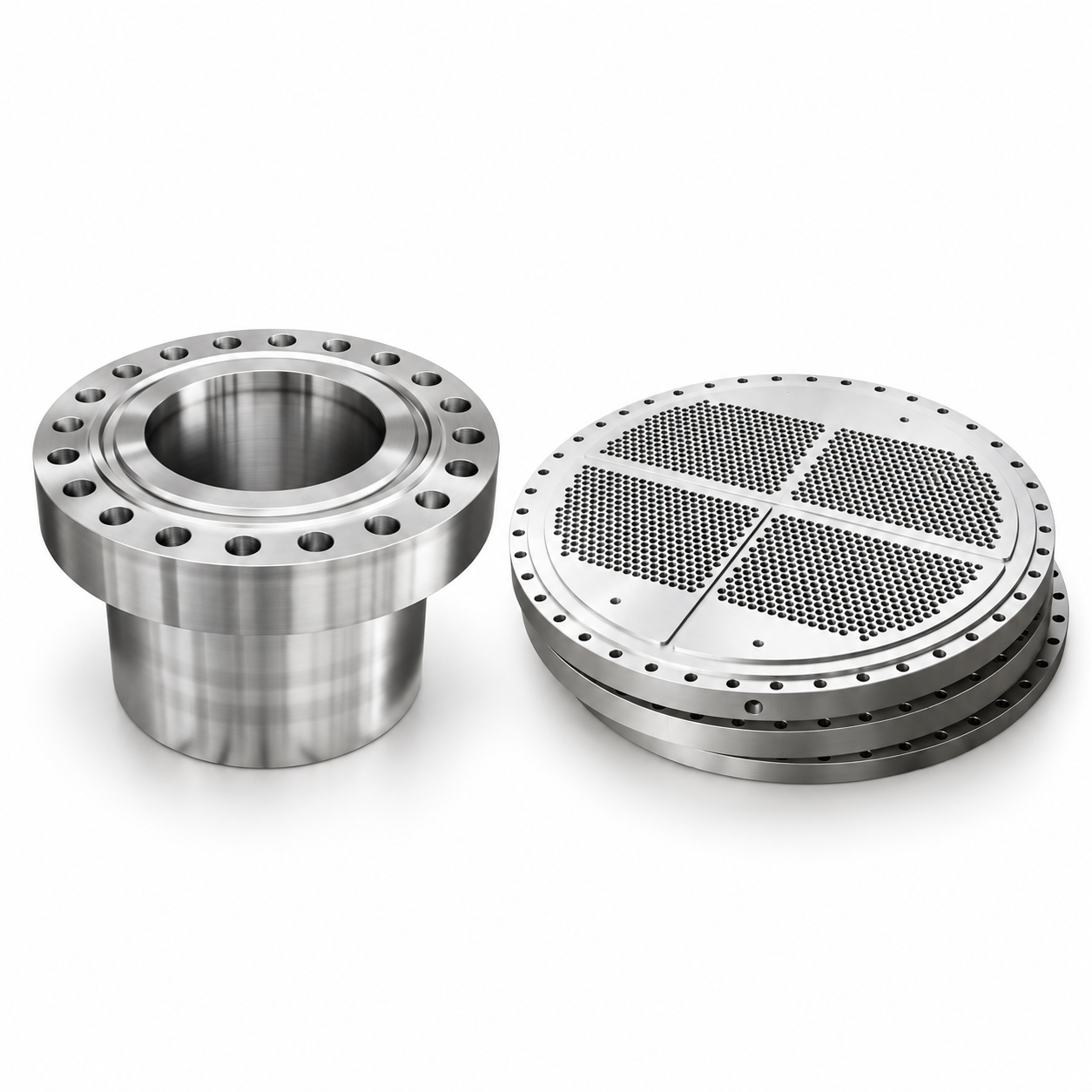

فلنجات المبادل الحراري عبارة عن فلنجات ومكونات صفائح أنابيب مصممة خصيصًا تستخدم في المبادلات الحرارية وأوعية الضغط والغلايات ومصانع البتروكيماويات ومنشآت النفط والغاز ومحطات الطاقة وأنظمة المعالجة الكيميائية ومعدات الخدمة ذات درجة الحرارة العالية أو الضغط العالي. يمكن تصنيع المنتجات وفقًا لرسومات العميل ومواصفات المشروع، مع خيارات للتصميمات المثبتة بمسامير، والعائمة، وذات الحواف.
تشمل الميزات المتوفرة فتحات أنابيب مخصصة، وأنماط مسامير خاصة، وأخاديد مانعة للتسرب، وأخاديد على شكل حرف O، وأوجه مانعة للتسرب حلزونية، وتصنيع آلي بقطر كبير، ومواد خاصة بالمشروع. يمكن تزويد كل مكون بإمكانية تتبع المواد وفحص الأبعاد ووضع العلامات والطلاء والتوثيق الكامل مثل MTC وITP وMDR.
مقاس | القطر الخارجي: 100 مم - 8000 مم |
|---|---|
نوع البناء | انسحب، العائمة، ذات حواف |
معيار | يتم تصنيعها وفقًا لرسومات العميل ومتطلبات أوعية الضغط ومعايير الحافة المطبقة مثل ASME B16.5 أو ASME B16.47 أو EN1092 أو AS2129 أو AS/NZ 4087 أو مواصفات المشروع. |

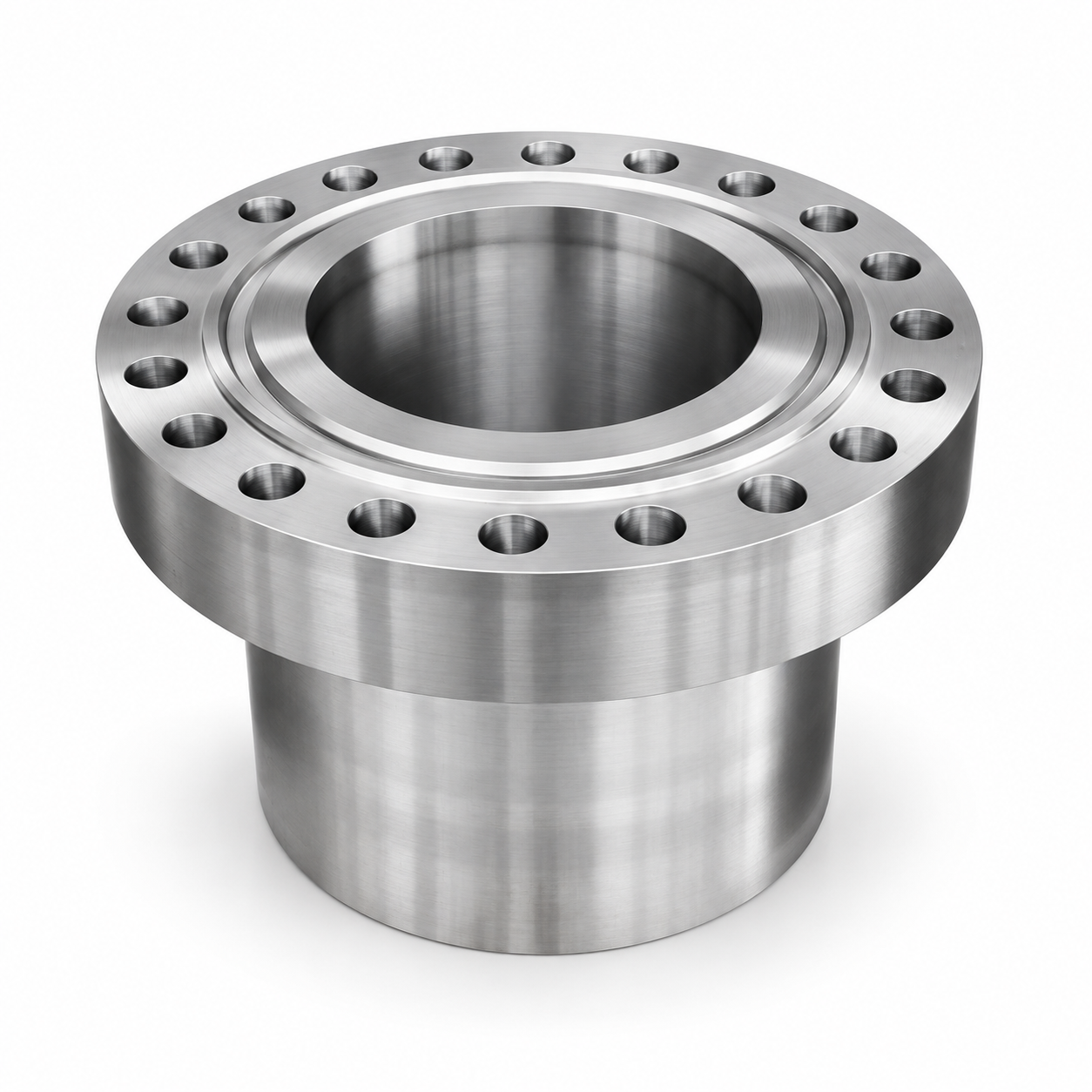

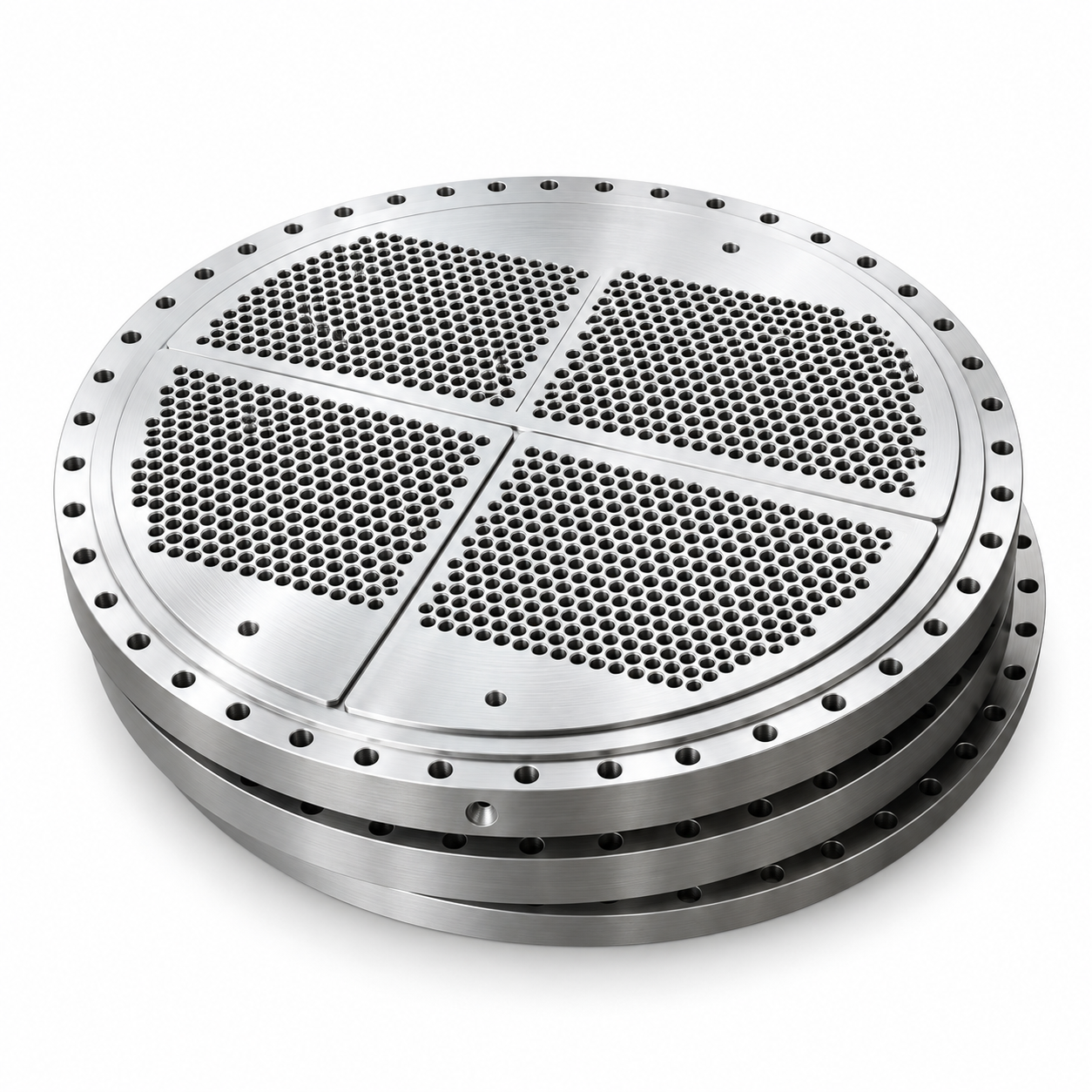

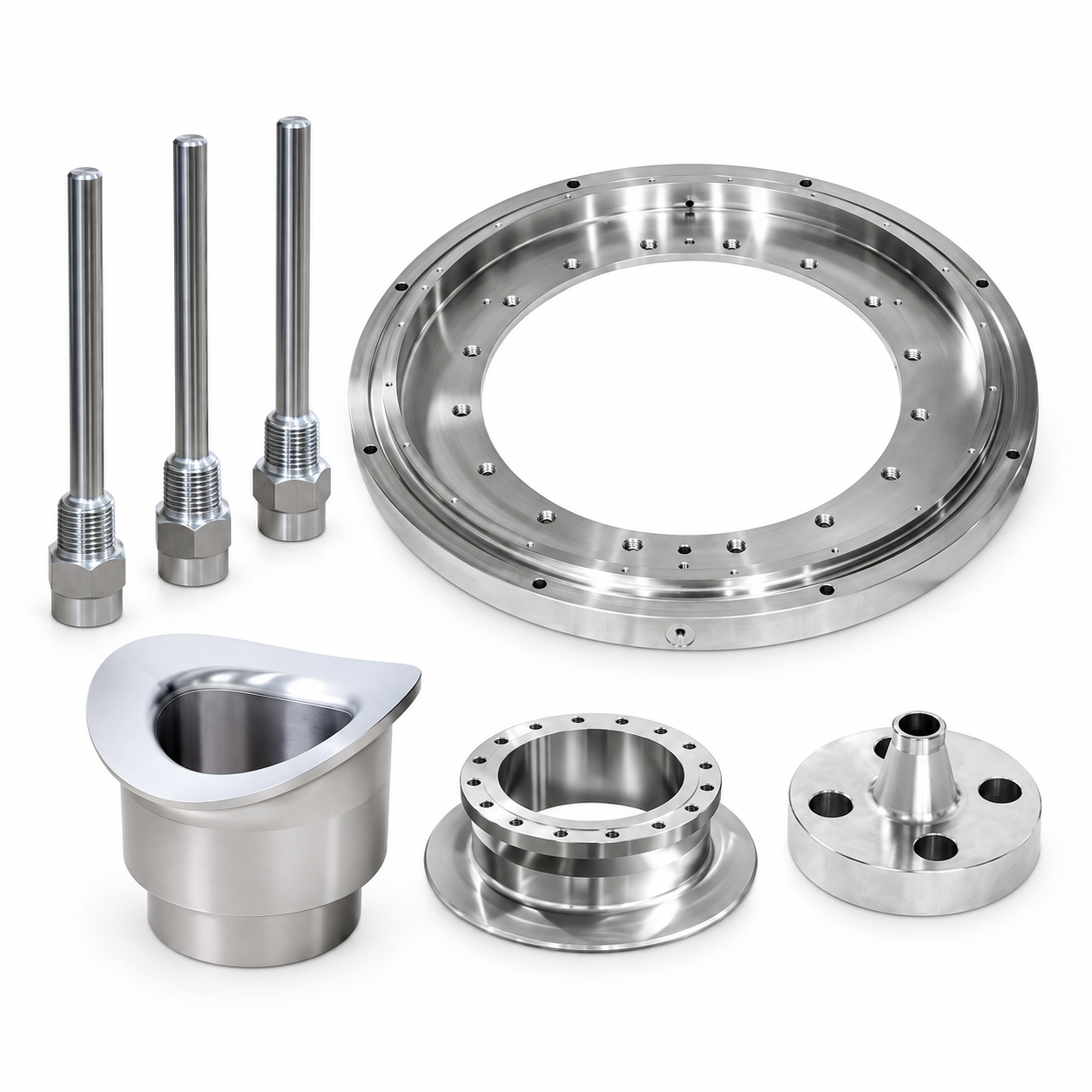

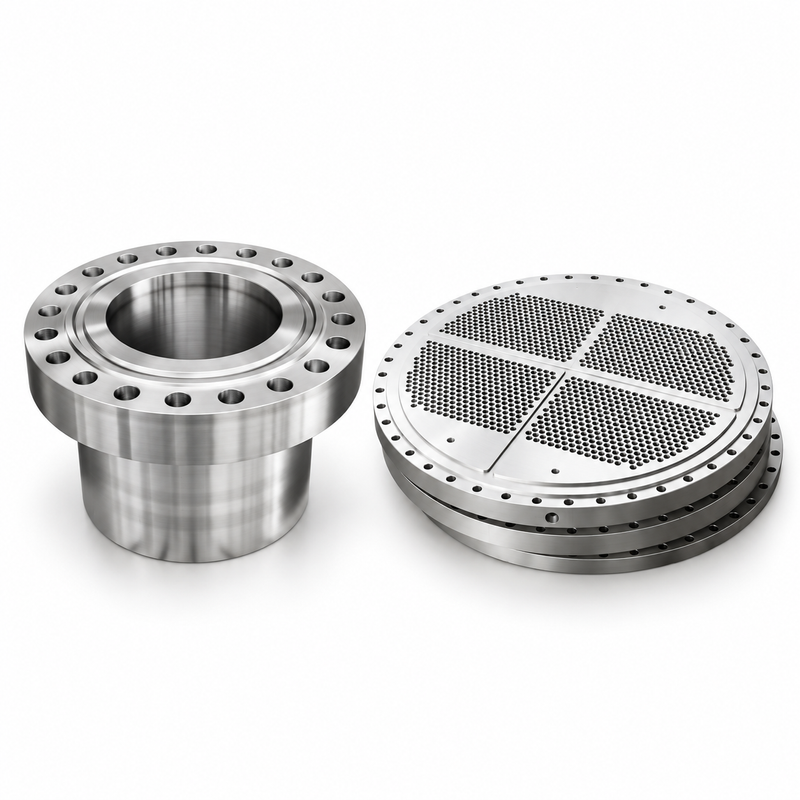

أجزاء | الألواح الأنبوبية، والحواجز، والأغطية، وأعناق اللحام ذاتية التعزيز، والممرات، والآبار الحرارية، وفوهات الحقن، وأعناق اللحام الطويلة والمكونات الأخرى. |
تصنيع خاص | أخاديد الختم، وأنماط ثقب الترباس غير القياسية، والأخاديد الدائرية، والأخاديد ذات الشكل الخاص، والفتحات |
ختم | وجوه الختم الحلزونية والأخاديد الدائرية ، Ra 3.2μm-6.3μm أو مواصفات الرسم. |
فئة المواد | ملخص الصف / السبائك |
|---|---|
الفولاذ المقاوم للصدأ | F304، F304L، F304H، F316، F316L، F321، F321H، F347H، F317، 304، 304L، 304H، 304LN، 316L، 316H، 316LN، 316Ti، 321، 321H، 317، 317L، 317LN، 347، 347H، 310S، 310H، 309S |
الفولاذ المقاوم للصدأ الأوستنيتي الفائق | 904L/N08904 (904L)، F44/S254MO، S31254 (6Mo)، S30432، S31042، N08367 (6Mo/AL-6XN 1.4529)، S30803/253Ma |
دوبلكس وسوبر دوبلكس ستيل | F51، F53، S31500، S32101، S32003، S32304، S31803، S32205، S32750، S32760 |
النيكل | N4/UNS N02201، N6/UNS N02200 |
التيتانيوم وسبائك التيتانيوم | GR1، GR2، GR3، GR4، GR5، GR7، GR9، GR11، GR12 |
هاستيلوي | سبيكة B/N10001/DIN 2.4610، سبيكة B2/N10665/DIN 2.4617، سبيكة B3/N10675/DIN 2.4600، سبيكة C4/N06455/DIN 2.4610/EN NiMo16Cr16Ti، سبيكة C22/N06022/DIN 2.4602، سبيكة C276/N10276/DIN 2.4819، سبيكة C2000/N06200/DIN 2.4675 |
إنكونيل | سبيكة 600/N06600/DIN 2.4816، سبيكة 601/N06601/DIN 2.4851، سبيكة 617/N06617/DIN 2.4663، سبيكة 625/N06625/DIN 2.4856، سبيكة 718/N07718/DIN 2.4668، سبيكة X/N06002/DIN 2.4665، سبيكة X-750/N07750/DIN 2.4669 |
إنكولوي | سبيكة 800/N08800/DIN 1.4876، سبيكة 800H/N08810/DIN 1.4958، سبيكة 800HT/N08811/DIN 1.4959، سبيكة 825/N08825/DIN 2.4858، سبيكة 925/N09925/DIN 1.4539، سبيكة 926/N08926/DIN 1.4929 |
مونيل | سبيكة 400/N04400/DIN 2.4360/2.4361، سبيكة K500/N05500/DIN 2.4375 |
سبائك النيكل الأخرى | سبيكة G30/N06030/DIN 2.4603، سبيكة G35/N06035/DIN 2.4645، سبيكة S/N06635/DIN 2.4660، سبيكة N/N10003/DIN 2.4815، سبيكة 188/R30188/DIN 2.4683، سبيكة 230/N06230/DIN 2.4733، سبيكة 556/R30556/DIN 2.4652 |
سبائك الصلب | 16Mn، 12CrMo، 15Cr5Mo، Cr5Mo، 12Cr1MoV، F11 (ASTM A182)، F22 (ASTM A182)، F91 (ASTM A182)، F9 (ASTM A182)، F5 (ASTM A182) |
الأنابيب الفولاذية | F42، F46، F48، F50، F52، F56، F60، F65، F70، F80 (ASTM A694) |
الكربون الصلب | LF2 (ASTM A350)، LF3 (ASTM A350)، Q235A، 20#، A105 (ASTM A105) |
 |  |  |
 |  |  |
يتم نشر فلنجات المبادل الحراري ومكونات صفائح الأنابيب عبر المبادلات الحرارية وأوعية الضغط والغلايات ومصانع البتروكيماويات ومنشآت النفط والغاز ومحطات الطاقة وأنظمة المعالجة الكيميائية ومعدات الخدمة ذات درجة الحرارة العالية أو الضغط العالي.

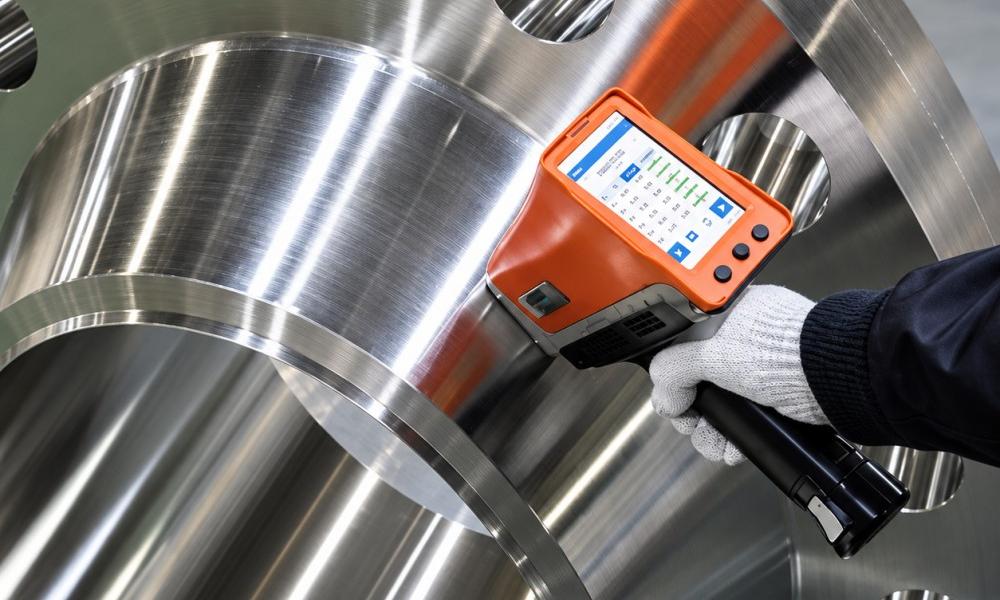

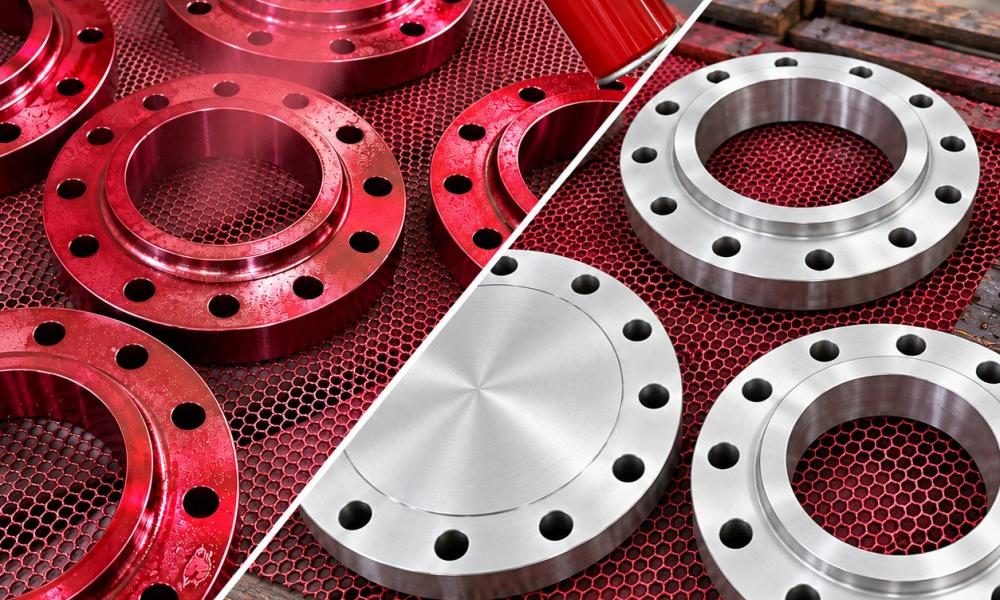

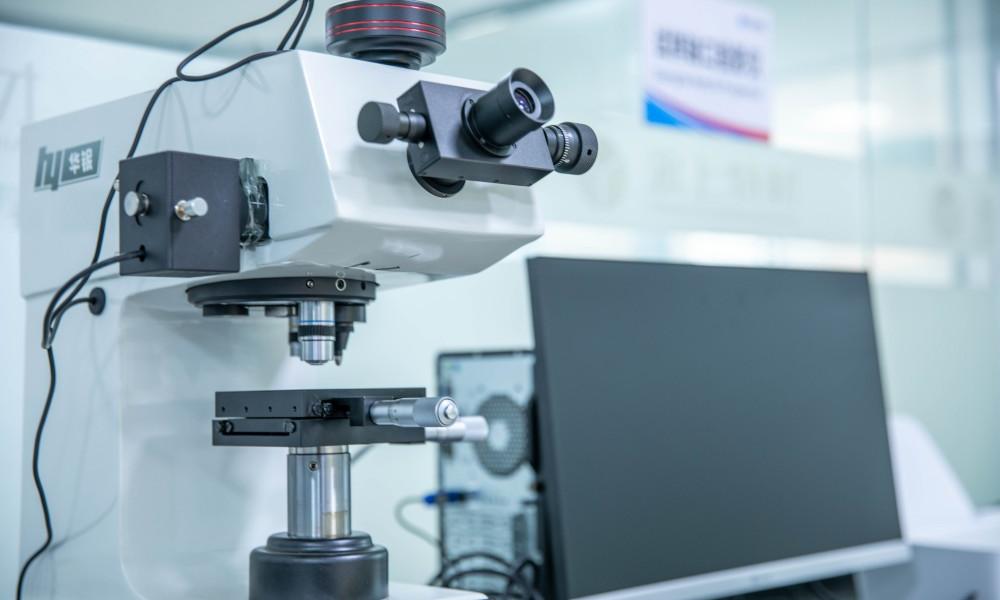

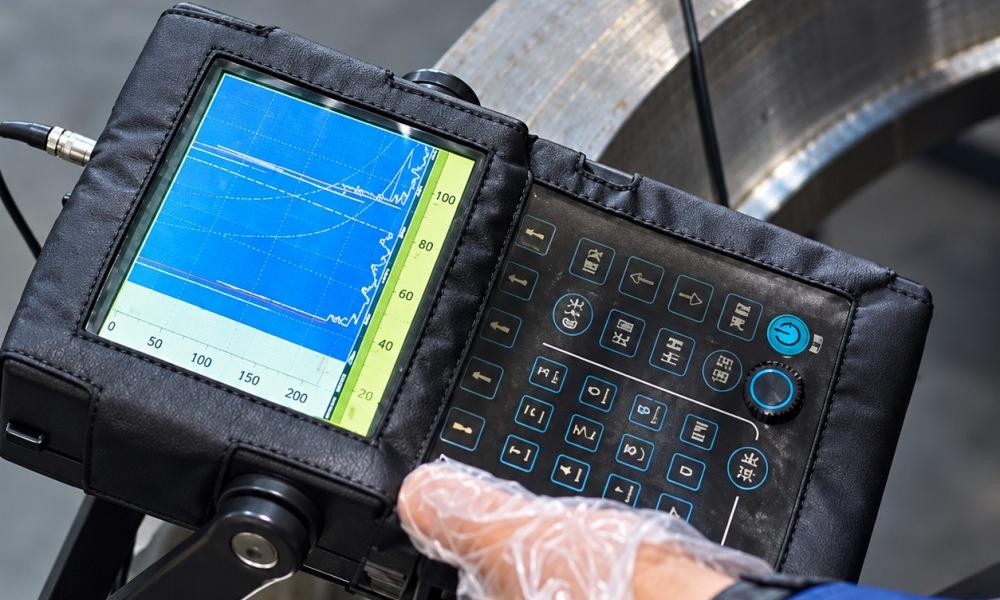

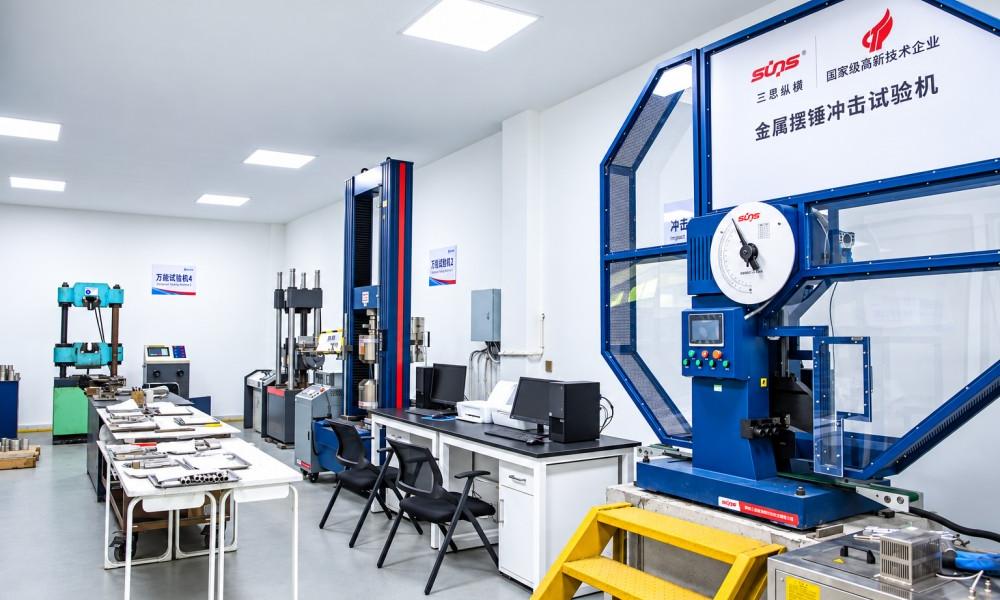

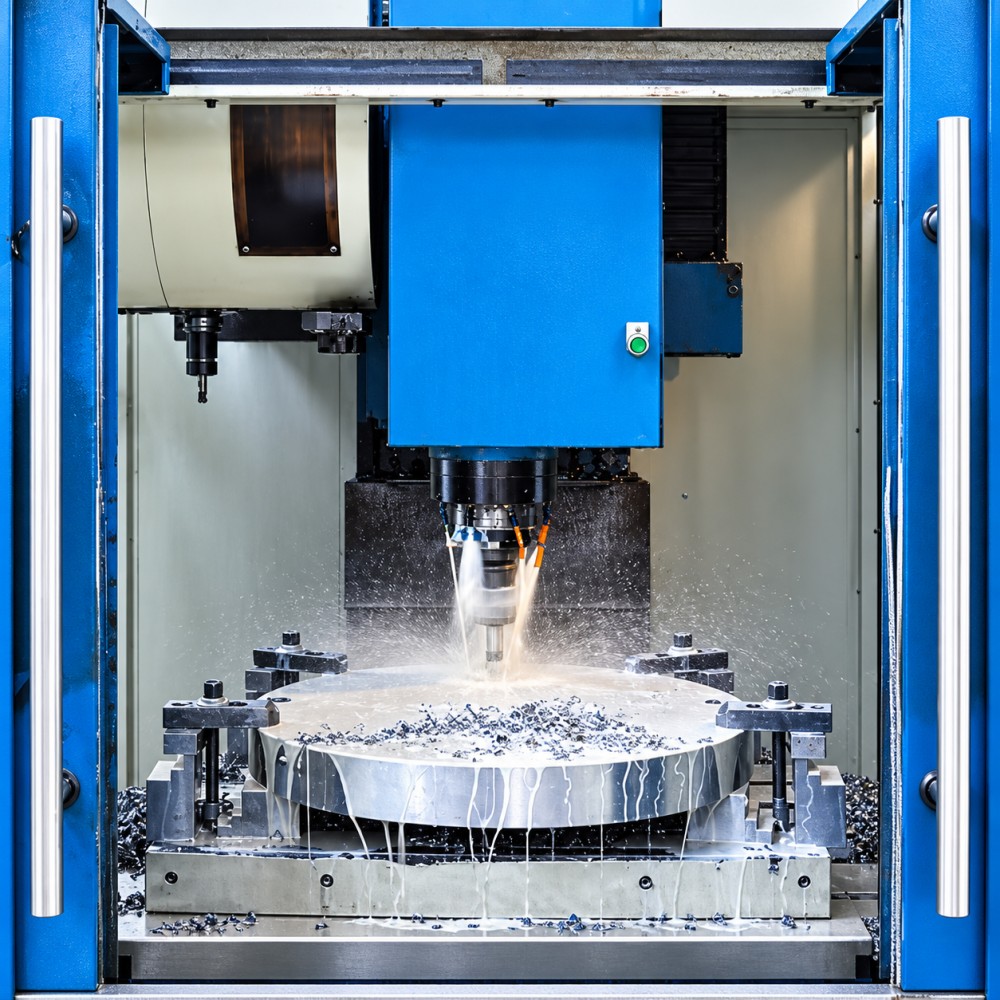

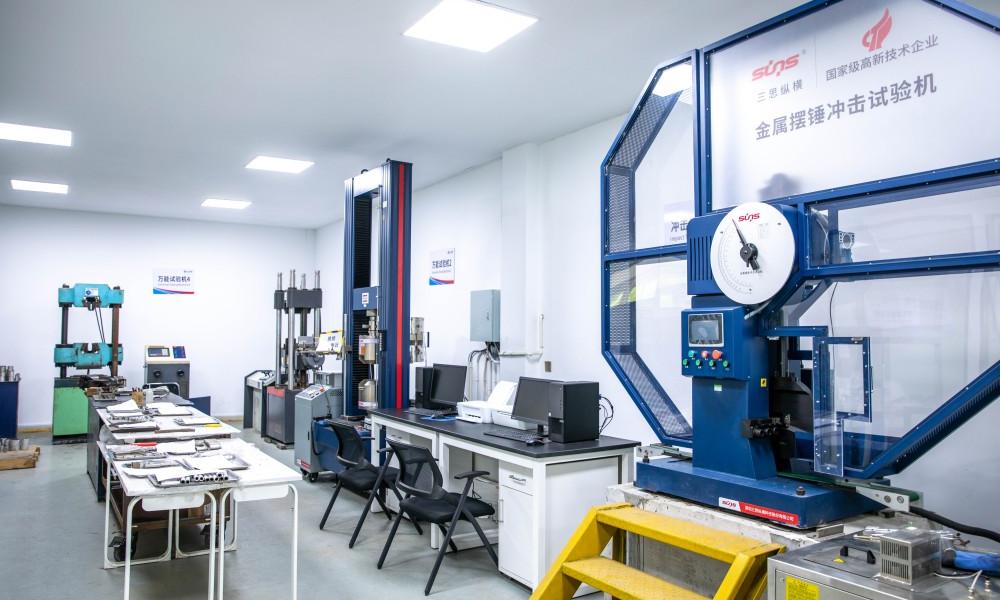

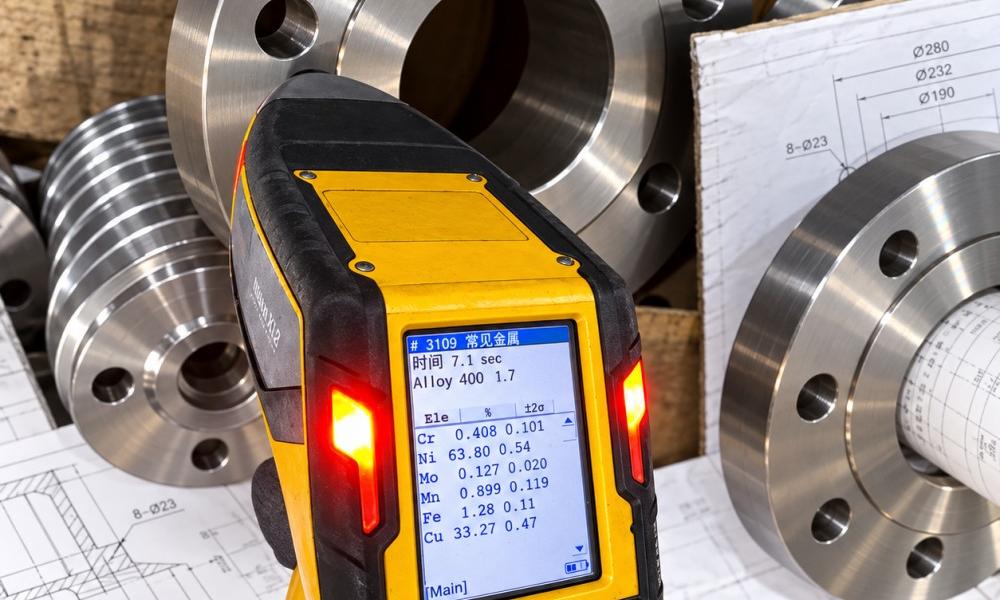

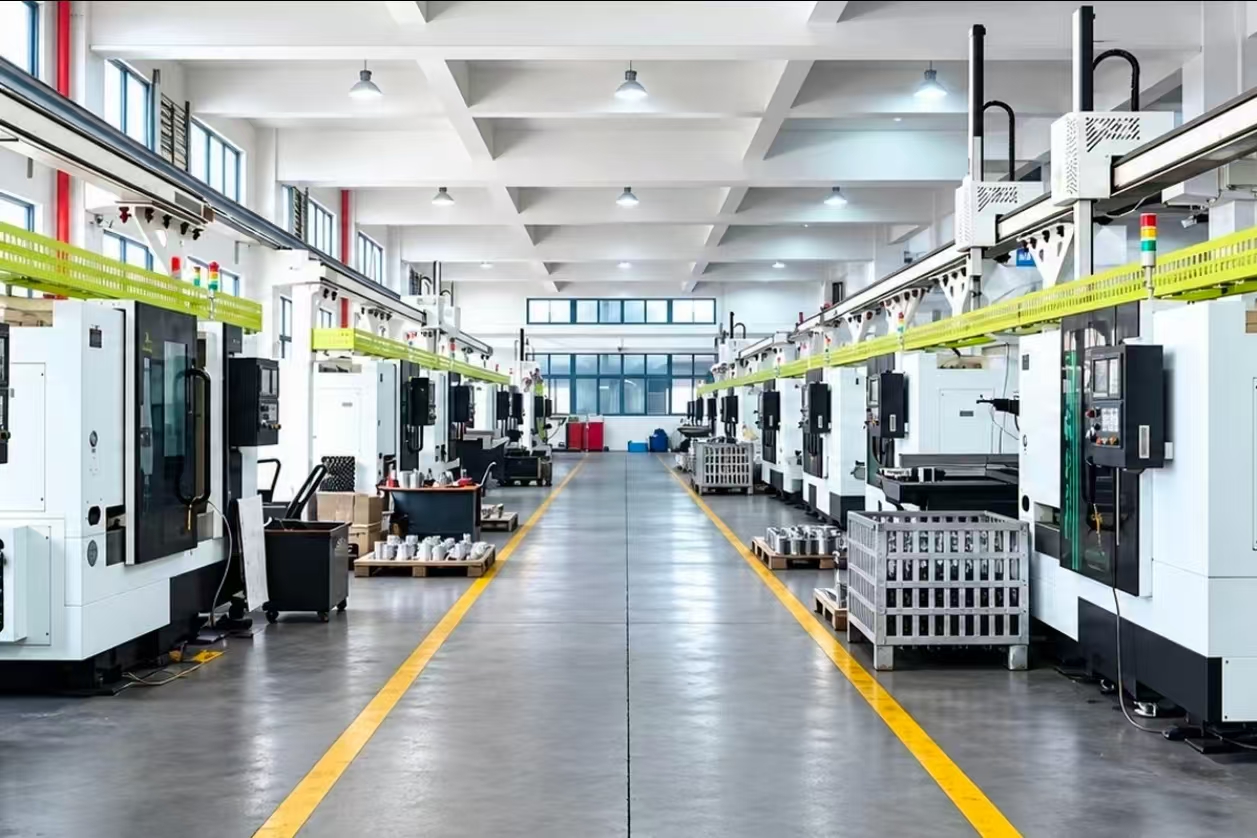

تخضع كل شفة ولوحة أنبوبية للمبادل الحراري لعملية ضمان الجودة من عشر مراحل تتماشى مع الرسومات المعتمدة ومتطلبات المشروع: (1) مراجعة الرسم والمواصفات؛ (2) فحص المواد الخام وإمكانية تتبعها باستخدام أرقام الحرارة وشهادات المواد التي تم التحقق منها؛ (3) فحص الآلات أثناء العمليات والذي يشمل الخراطة والحفر والمملة والطحن والأخدود باستخدام الحاسب الآلي؛ (4) فحص الأبعاد لـ OD، وID، والسمك، وقطر ثقب الأنبوب ودرجة ميله، وPCD، وفتحات البراغي، وأبعاد الأخدود والتسطيح؛ (5) فحص سطح الختم والتشطيب السطحي؛ (6) الاختبارات غير المدمرة بما في ذلك الاختبارات البصرية والموجات فوق الصوتية والجسيمات المغناطيسية والاختراق السائل والتصوير الشعاعي واختبار مؤشر مديري المشتريات (PMI)؛ (7) الاختبارات الميكانيكية واختبارات المواد بما في ذلك التحقق من الصلابة والتأثير والشد والتركيب الكيميائي؛ (8) التحقق من العلامات؛ (9) مراجعة الوثائق التي تغطي تقارير MTC وNDT وتقارير PMI وITP وMDR؛ (10) التعبئة والفحص النهائي مع منع الصدأ وخيارات التعبئة للتصدير.
 |  |  |
 |  |  |
 |  |  |
يمكن تصنيع فلنجات المبادل الحراري من أكثر من عشر فئات من المواد بما في ذلك الفولاذ المقاوم للصدأ، والفولاذ المزدوج والفائق الدوبلكس، والفولاذ المقاوم للصدأ الأوستنيتي الفائق، وسبائك النيكل (هاستيلوي، وإنكونيل، وإنكولوي، ومونيل)، والتيتانيوم، وسبائك الفولاذ، والفولاذ الكربوني. تشمل الدرجات المحددة ASTM A182-F304، وF316L، وF51، وF53، و904L، وسبائك C276، وسبائك 625.
يتم تصنيع فلنجات المبادل الحراري وفقًا لرسومات العميل ومتطلبات أوعية الضغط ومعايير الفلنجة المطبقة مثل ASME B16.5 أو ASME B16.47 أو EN1092 أو AS2129 أو AS/NZ 4087 أو مواصفات المشروع.
نطاق القطر الخارجي هو 100 مم إلى 8000 مم. يمكن تصنيع الأحجام المخصصة وأنماط البراغي وتكوينات الختم وفقًا لرسومات العميل ومواصفات المشروع.
يمكن تزويد كل مكون بإمكانية تتبع المواد والتوثيق الكامل بما في ذلك MTC، وتقرير فحص الأبعاد، وتقرير NDT، وتقرير PMI، وتقرير المعالجة الحرارية، وتقرير خشونة السطح، وITP وMDR، وجميعها تتم مراجعتها قبل الشحن.
