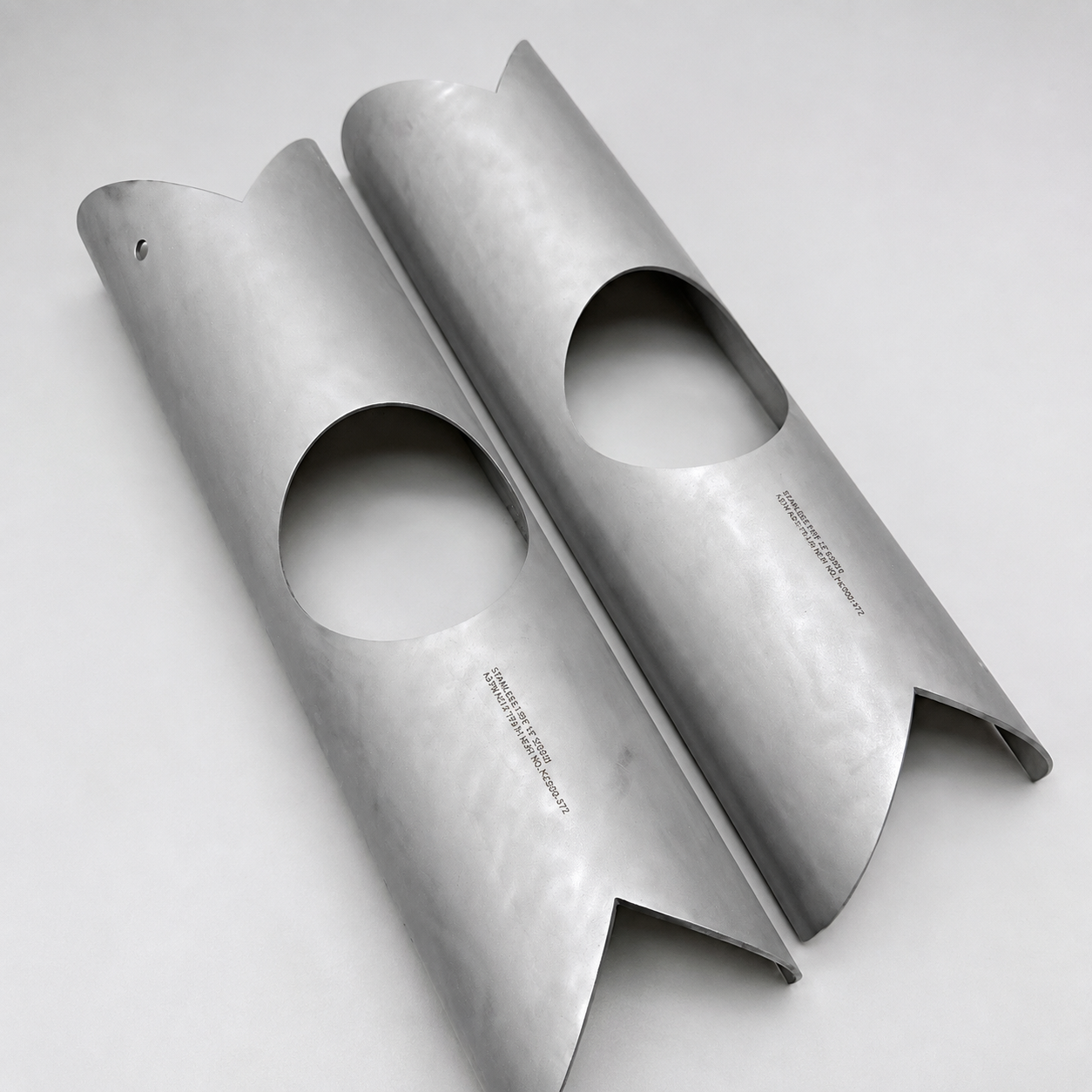

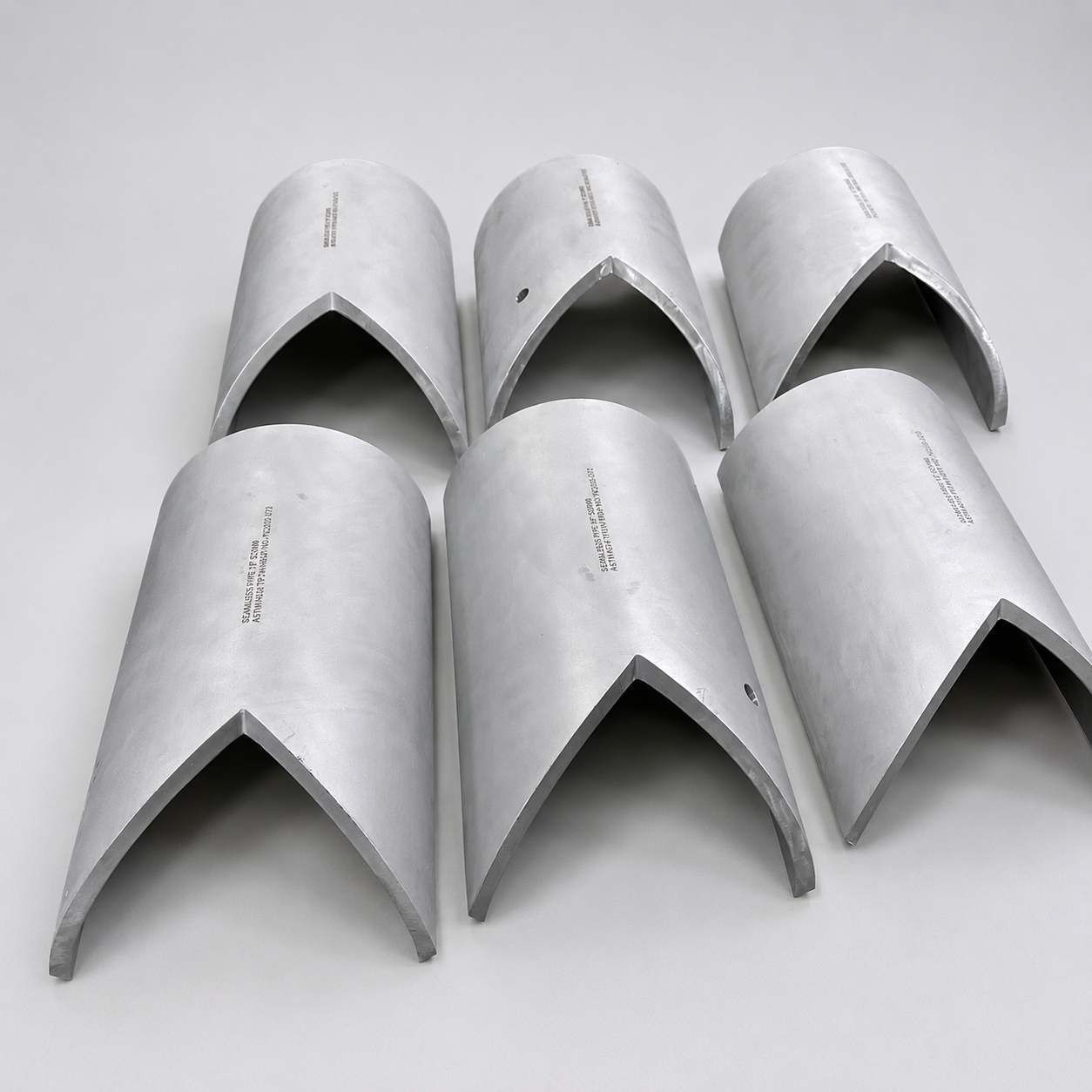

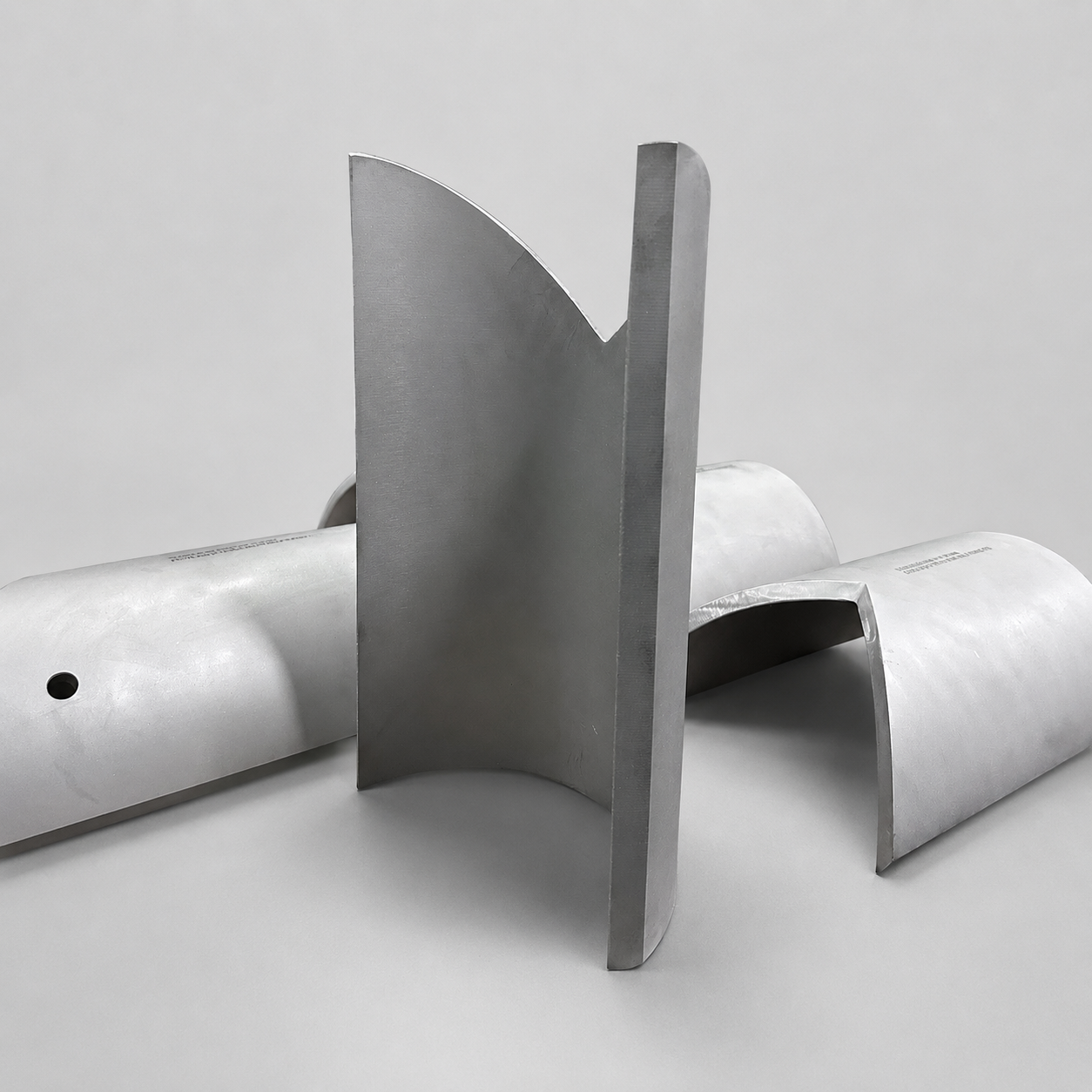

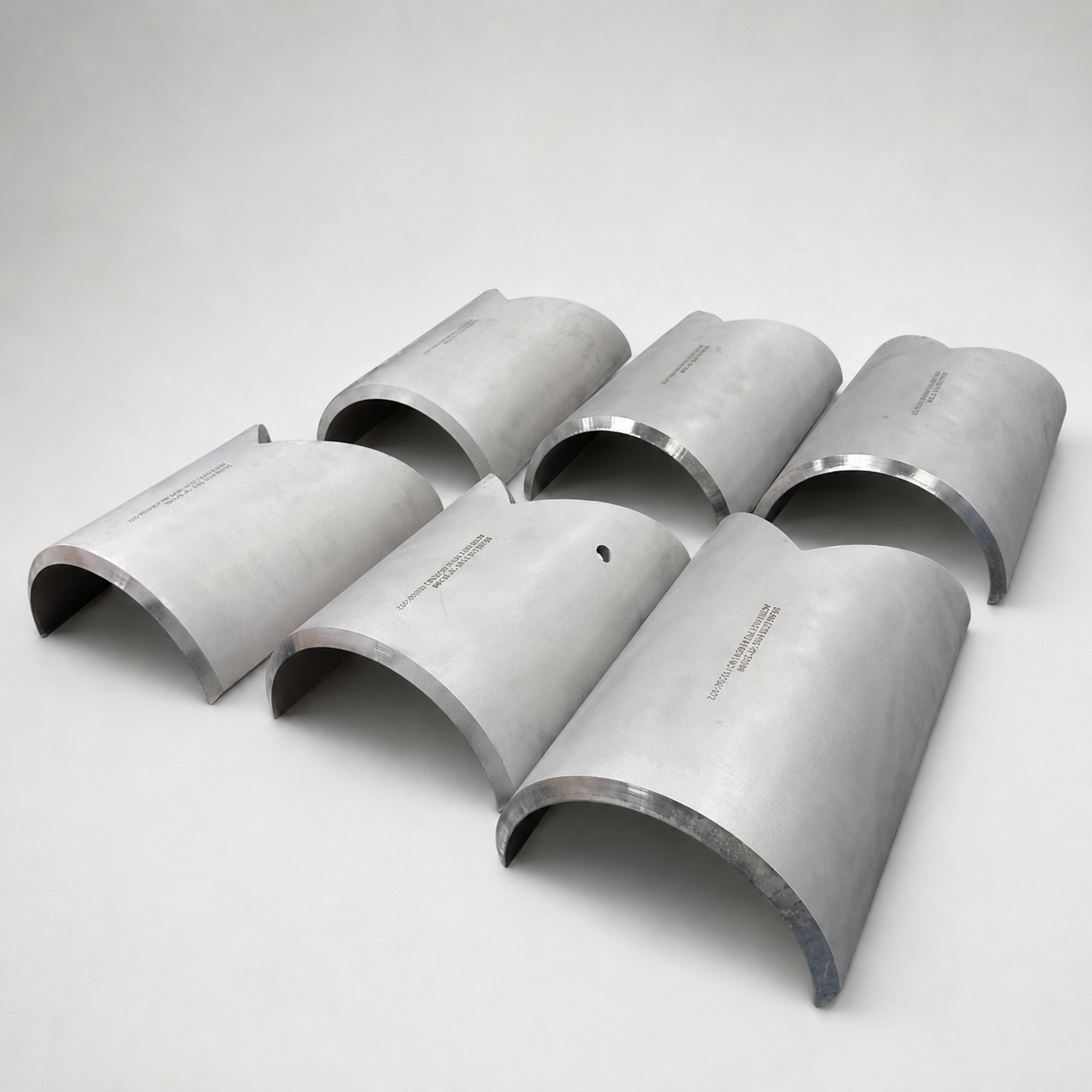

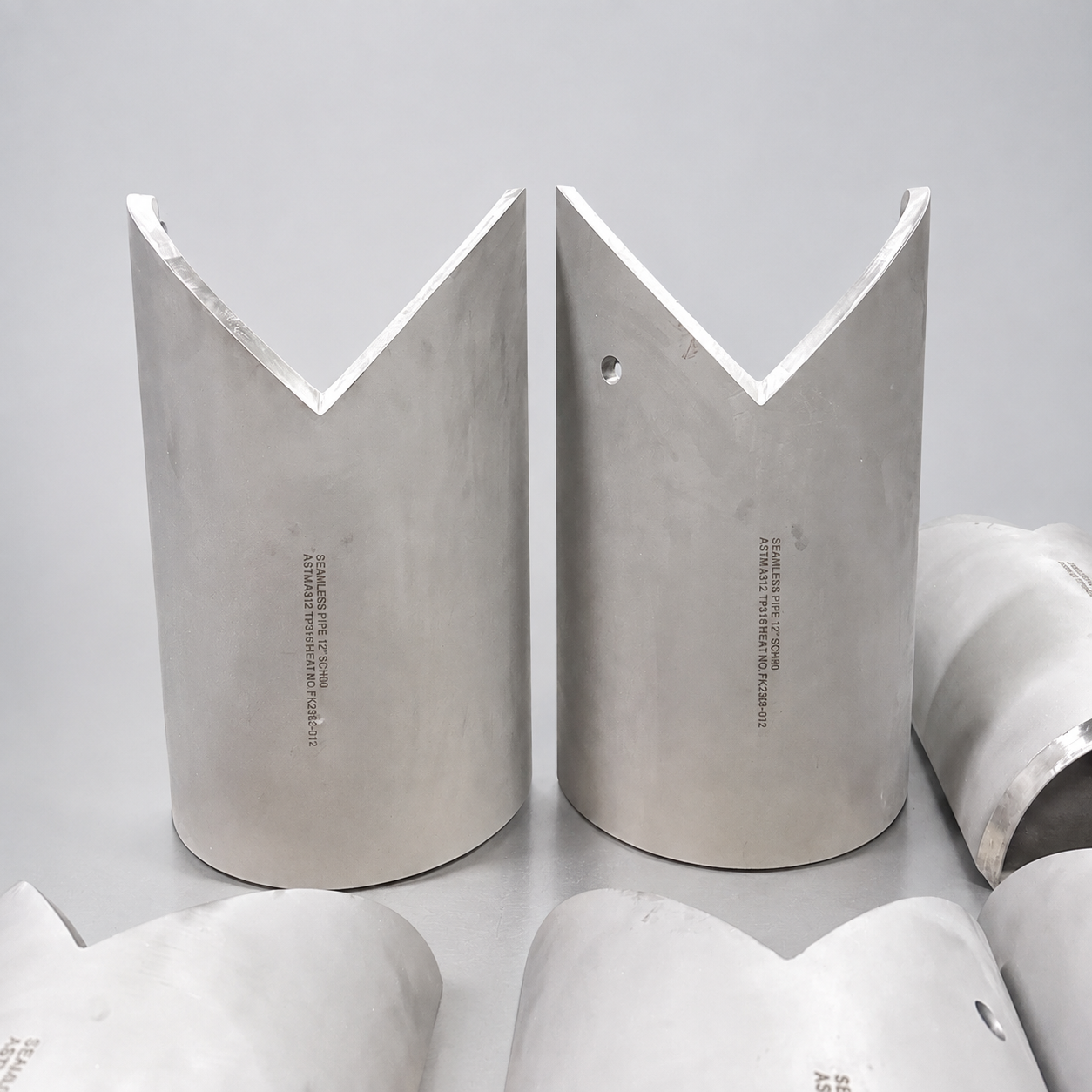

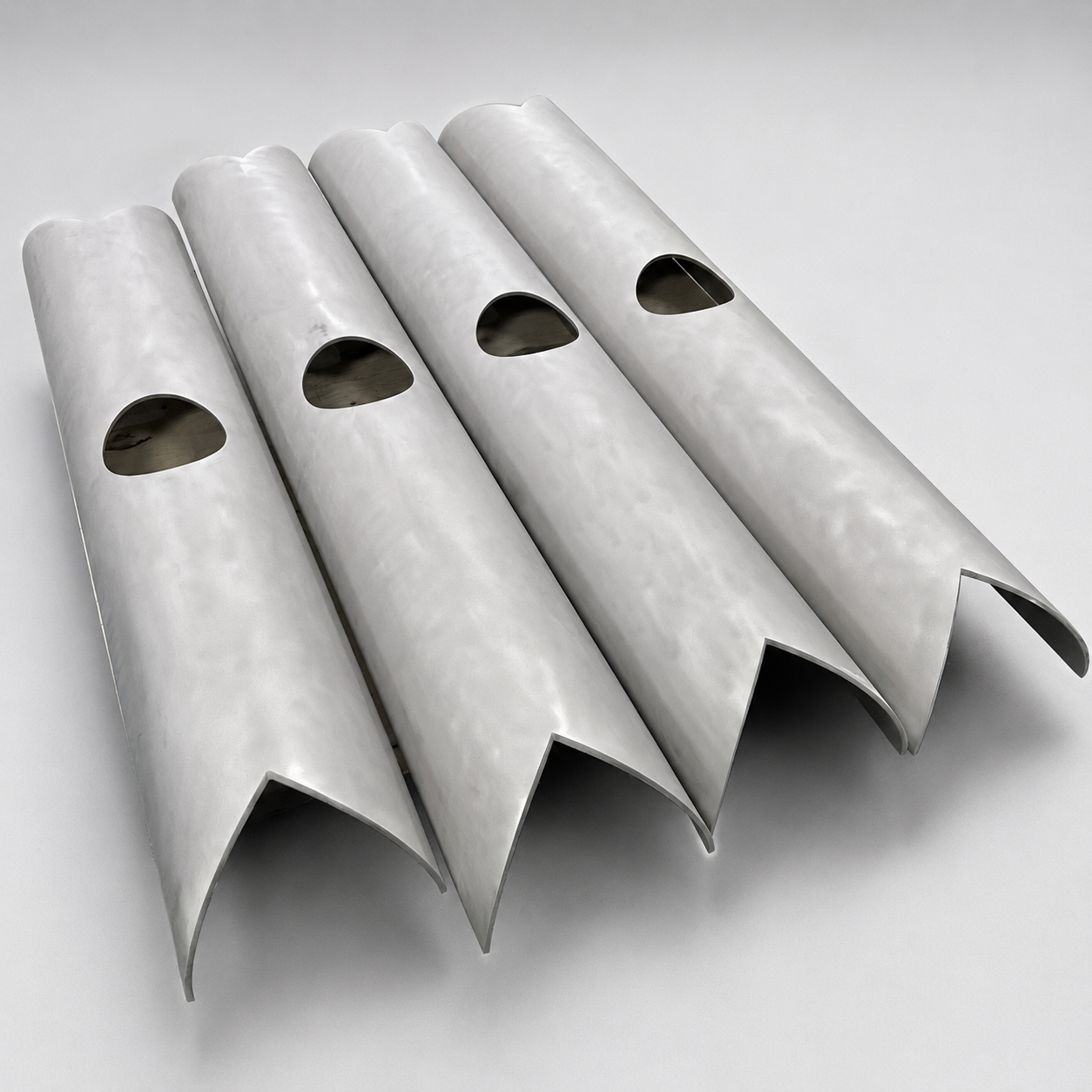

تقوم شركة Huashang Steel بتصنيع رؤوس المبادلات الحرارية المخصصة ومشعبات المبادلات الحرارية ومكونات البتلة الداخلية من الأنابيب غير الملحومة وفقًا للرسومات المعتمدة من العملاء. تقوم هذه المكونات القائمة على الرسم بتوصيل أو توزيع أو تجميع وسائط العملية داخل مجموعات المبادلات الحرارية. اعتمادًا على تصميم المعدات ومصطلحات العميل، يمكن وصفها على أنها رأس مبادل حراري، أو مشعب المبادل الحراري، أو مشعب الرأس، أو مشعب التدفق، أو مجموعة الرأس المخصصة، أو مجموعة الرأس الملحومة، أو مجموعة الرأس المصنعة.
على عكس تجهيزات الأنابيب القياسية، هذه المكونات ليس لها أبعاد عالمية. يتم تصنيع المظهر الجانبي والانحناء والفتحات وأسطح التزاوج وأبعاد الواجهة وفقًا لرسومات المعدات المعتمدة. يتوافق اسم المنتج مع وسيط الخدمة الفعلي وتسمية الدائرة المحددة من قبل العميل.
يستقبل مكون جانب المدخل وسيط العملية ويوجهه نحو ممرات المبادل الحراري الداخلي. يمكن وصفه بأنه رأس المدخل، أو رأس توزيع المدخل، أو رأس التوزيع، أو رأس الموزع، أو مشعب تدفق المدخل، أو مشعب الموزع، أو رأس توزيع التدفق.
يقوم مكون جانب المخرج بتجميع ممرات المبادل الحراري للوسط الخارج ويربط دائرة التدفق الداخلي بأنابيب المخرج الخارجية. يمكن وصفه بأنه رأس المخرج، أو رأس مجموعة المخرج، أو رأس المجموعة، أو رأس المجمع، أو مشعب تدفق المخرج، أو مشعب المجمع، أو رأس تجميع التدفق. يتم تحديد وظيفة التوزيع أو التجميع الدقيقة من خلال المعدات المعتمدة ورسومات التجميع.
يمكن تصنيف الرؤوس حسب وسط الخدمة، بما في ذلك رأس غاز الوقود، ورأس ثاني أكسيد الكربون، ورأس الماء، ورأس الهيدروجين، ورأس المبرد، ورأس البخار، ورأس المكثف، ورأس الزيت الحراري، ورأس غاز المعالجة، ورأس الجانب الساخن، ورأس الجانب البارد. يتم تحديد بعض الرؤوس من خلال دائرة الضغط بدلاً من وسط الخدمة، مع تسميات شائعة تشمل رأس HP (رأس الضغط العالي)، ورأس IP (رأس الضغط المتوسط)، ورأس LP (رأس الضغط المنخفض). يمكن دمج تعيين الضغط مع وسيط الخدمة، مما يؤدي إلى إنتاج أوصاف مثل رأس الماء HP، أو رأس الماء IP، أو رأس HP CO₂، أو رأس غاز الوقود عالي الضغط. تشير HP وIP وLP إلى دائرة الضغط فقط ولا تحدد تصنيفًا عالميًا للضغط. تتبع متطلبات الضغط ودرجة الحرارة والمواد والفحص المطبقة مواصفات مشروع العميل والرسومات المعتمدة.
غرض | يتراوح | عرض |
|---|---|---|
القطر الخارجي | 21.3 ملم - 1219 ملم (تتوفر أحجام مخصصة) |  |
حجم الأنبوب الاسمي | إن بي إس 1/2 بوصة – إن بي إس 48 بوصة | |
سمك الجدار | SCH 10S – SCH XXS | |
طول | وفقا لرسومات العملاء | |
ضغط التصميم | ما يصل إلى 350 بار (يعتمد على المشروع) | |
درجة حرارة التصميم | -196 درجة مئوية إلى +650 درجة مئوية | |
نهاية الاتصال | بعقب اللحام / تشكيله / مخصص | |
الانتهاء من السطح | مخلل، تخميل، تشكيله |
تقوم شركة Huashang Steel بتصنيع الرؤوس والبتلات من الأنابيب غير الملحومة المختارة في مجموعات المواد التالية: الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل، وسبائك التيتانيوم والتيتانيوم. يتبع اختيار المواد مواصفات مشروع العميل والرسومات المعتمدة. يتم تحديد حدود درجة حرارة التشغيل والضغط الفعلية حسب درجة المادة المحددة وسمك الجدار ورموز التصميم المعمول بها.
تتضمن عملية التصنيع العامة ما يلي: (1) اختيار الأنابيب غير الملحومة وفقًا لمواصفات المواد المطلوبة؛ (2) فحص المواد الخام الواردة؛ (3) قطع الرأس أو البتلة الفارغة من الأنبوب غير الملحوم؛ (4) تصنيع مخرطة CNC وفقًا للرسم المعتمد؛ (5) فحص الأبعاد القائم على الرسم؛ (6) التحقق من مؤشر مديري المشتريات (PMI) للمكون النهائي؛ (7) التفتيش النهائي والإفراج. قد يختلف تسلسل التصنيع الفعلي وفقًا لهندسة المكونات ومتطلبات الرسم.
قبل الإنتاج، يتم فحص الأنابيب غير الملحومة أو التحقق من تركيبها الكيميائي، خواصها الميكانيكية، NDT، القطر الخارجي، سمك الجدار والأبعاد الأخرى القابلة للتطبيق. تؤكد عمليات التفتيش هذه أن المواد الخام تلبي الدرجة المحددة ومناسبة للقطع اللاحق والتصنيع باستخدام الحاسب الآلي. بعد التصنيع، تخضع الرأس أو البتلة النهائية لفحص الأبعاد القائم على الرسم، والتحقق من الملف الشخصي والواجهة، والفحص البصري والتحقق من مؤشر مديري المشتريات (PMI). يؤكد التحديد الإيجابي للمادة على درجة المادة ويقلل من خطر خلط المواد أثناء الإنتاج.
 |  |  |
 |  |  |
 |  |  |
تعمل رؤوس المبادلات الحرارية المخصصة عبر أنظمة طاقة الهيدروجين، بما في ذلك أنظمة تبريد الهيدروجين ومحطات التزود بالوقود الهيدروجيني ووحدات تبريد خلايا الوقود، حيث تقوم بتوزيع وجمع الهيدروجين أو وسائط التبريد. في مرافق الغاز الطبيعي المسال والمنشآت المبردة، يتم استخدامها في محطات تسييل الغاز الطبيعي المسال، وأنظمة إعادة الغاز الطبيعي المسال، ومبردات الغاز الطبيعي المسال ووحدات الغاز الطبيعي المسال العائمة (FLNG)، التي تعمل في درجات حرارة مبردة تصل إلى -196 درجة مئوية. ضمن أنظمة المبادلات الحرارية، فإنها تدعم المبادلات الحرارية ذات القنوات الدقيقة (MCHE)، والمبادلات الحرارية للدوائر المطبوعة (PCHE)، والمبادلات الحرارية ذات الغلاف والأنبوب والمبادلات الحرارية المدمجة. وفي أنظمة العمليات الصناعية، يتم دمجها في معدات معالجة الغاز، وأنظمة تبريد الضاغط، ووحدات استعادة الحرارة المهدرة (WHRU)، وأنظمة تبريد ثاني أكسيد الكربون، وتجميعات أوعية الضغط.
الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل، والتيتانيوم وسبائك التيتانيوم. يتبع اختيار المواد مواصفات مشروع العميل والرسومات المعتمدة.
يصل ضغط التصميم إلى 350 بار، حسب المشروع. تتراوح درجة حرارة التصميم من -196 درجة مئوية إلى +650 درجة مئوية. يتم تحديد الحدود الفعلية حسب درجة المادة المحددة وسمك الجدار ورموز التصميم المعمول بها.
تظهر جميع الصور المنشورة المكونات المكتملة فقط. لا تنشر شركة Huashang Steel رسومات العملاء أو الأبعاد الدقيقة أو التفاوتات أو مواقع الفتح أو تفاصيل التجميع أو أرقام الرسومات أو معلومات طلب الشراء أو هويات العملاء. يتم تصنيع كل مكون وفقًا للرسم الموافق عليه من قبل العميل، بينما تظل جميع المعلومات الفنية الخاصة بالمشروع سرية.
نعم. يتم تصنيع كل رأس ومشعب وبتلة داخلية من أنابيب غير ملحومة وفقًا للرسومات المعتمدة من قبل العميل. أرسل رسوماتك المعتمدة ومواصفات المشروع لتحصل على عرض أسعار خاص بالمشروع.
