رؤوس مياه مخصصة للمبادلات الحرارية

نظرة عامة على المنتج لرؤوس المياه

تقوم شركة Huashang Steel بتصنيع رؤوس المياه المخصصة وتجميعات الرؤوس المائية الجانبية من الأنابيب غير الملحومة، ويتم إنتاجها بدقة وفقًا للرسومات المعتمدة من قبل العملاء. يشكل رأس الماء جزءًا من دائرة تدفق جانب الماء لمبادل حراري صناعي، ويعمل كحلقة وصل رئيسية بين أنابيب المياه الخارجية وممرات التدفق الداخلي لقلب المبادل.

مواصفات رؤوس المياه المخصصة

غرض	يتراوح	عرض
نوع المنتج	تجميع رأس مياه التبريد
نطاق الحجم	NPS 1/2" – NPS 48" (DN50 – DN1200)
القطر الخارجي	21.3 ملم – 1219 ملم
سمك الجدار	SCH 10S – SCH XXS
طول	مخصص وفقا للرسومات
ضغط التصميم	ما يصل إلى 350 بار (يعتمد على المشروع)
درجة حرارة التصميم	-196 درجة مئوية إلى +650 درجة مئوية
نوع النهاية	نهاية مشطوفة / نهاية ذات حواف / نهاية مُشكَّلة
الانتهاء من السطح	مخلل، تخميل، تشكيله

وظائف رؤوس المياه في أنظمة المبادلات الحرارية

وظائف الإدخال والتوزيع لرؤوس المياه

يستقبل رأس مدخل الماء الماء من أنابيب المدخل الخارجية ويوجهه نحو ممرات المبادل الحراري الداخلي. قد يقوم بتوزيع المياه عبر قنوات تدفق متعددة وتوصيل فوهات المياه والمنافذ المساعدة. يوصف هذا المكون أيضًا بأنه رأس توزيع المياه، أو مشعب مدخل الماء، أو رأس مدخل جانب الماء.

وظائف المخرج والجمع لرؤوس المياه

يقوم موصل مياه المخرج بتجميع المياه الخارجة من ممرات المبادل الحراري ويربط دائرة المياه الداخلية بأنابيب المخرج الخارجية. تتضمن الأوصاف البديلة رأس تجميع المياه، ومشعب مياه المخرج، ومشعب تجميع المياه، ورأس مخرج جانب الماء. قد تدعم كل من رؤوس المدخل والمخرج وصلات التنفيس أو التصريف أو الاختبار أو الصيانة كما هو محدد في رسومات التجميع.

أنواع وهياكل جمعيات رؤوس المياه المخصصة

أنواع رؤوس المياه المصنفة بالضغط

يمكن تعيين رؤوس المياه على أنها HP (الضغط العالي)، أو IP (الضغط المتوسط)، أو LP (الضغط المنخفض). تصف هذه الملصقات دائرة الضغط المعينة؛ أنها لا تمثل تقييمات الضغط العالمي. إن ضغط التصميم الفعلي ودرجة الحرارة ومتطلبات المواد تتبع مواصفات مشروع العميل.

الأشكال الهيكلية للجمعيات رأس الماء

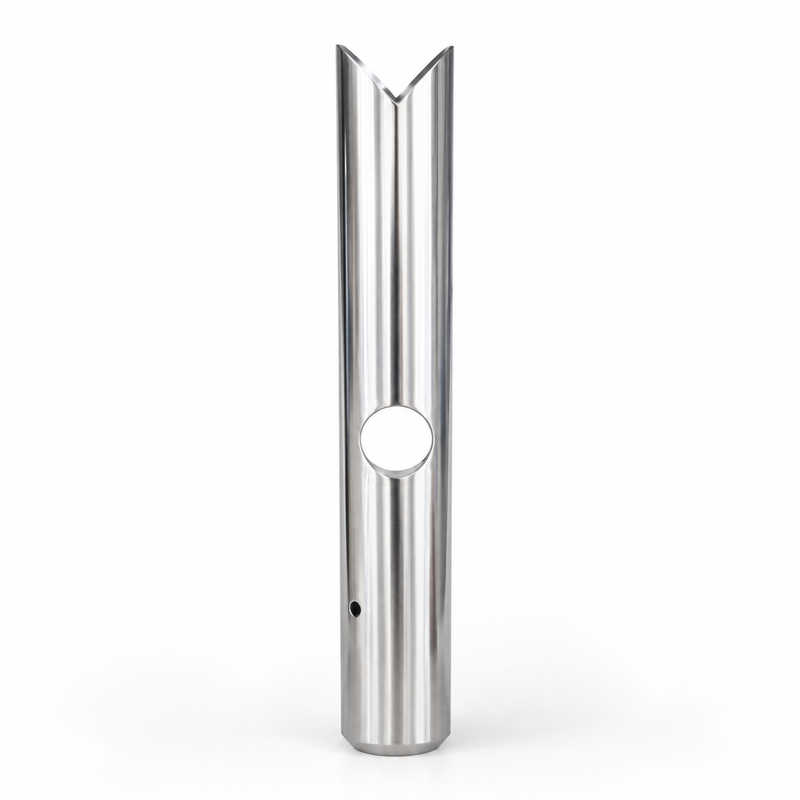

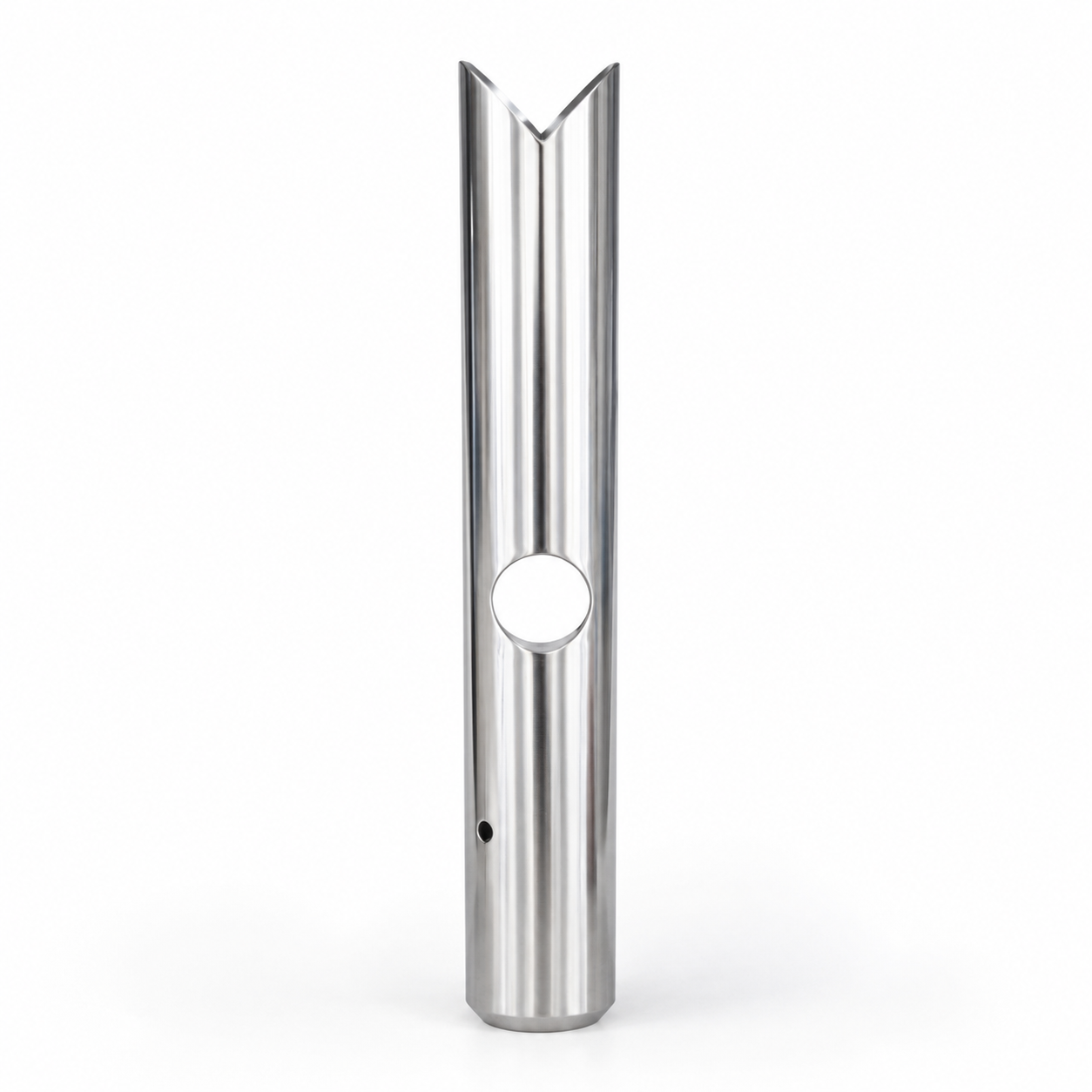

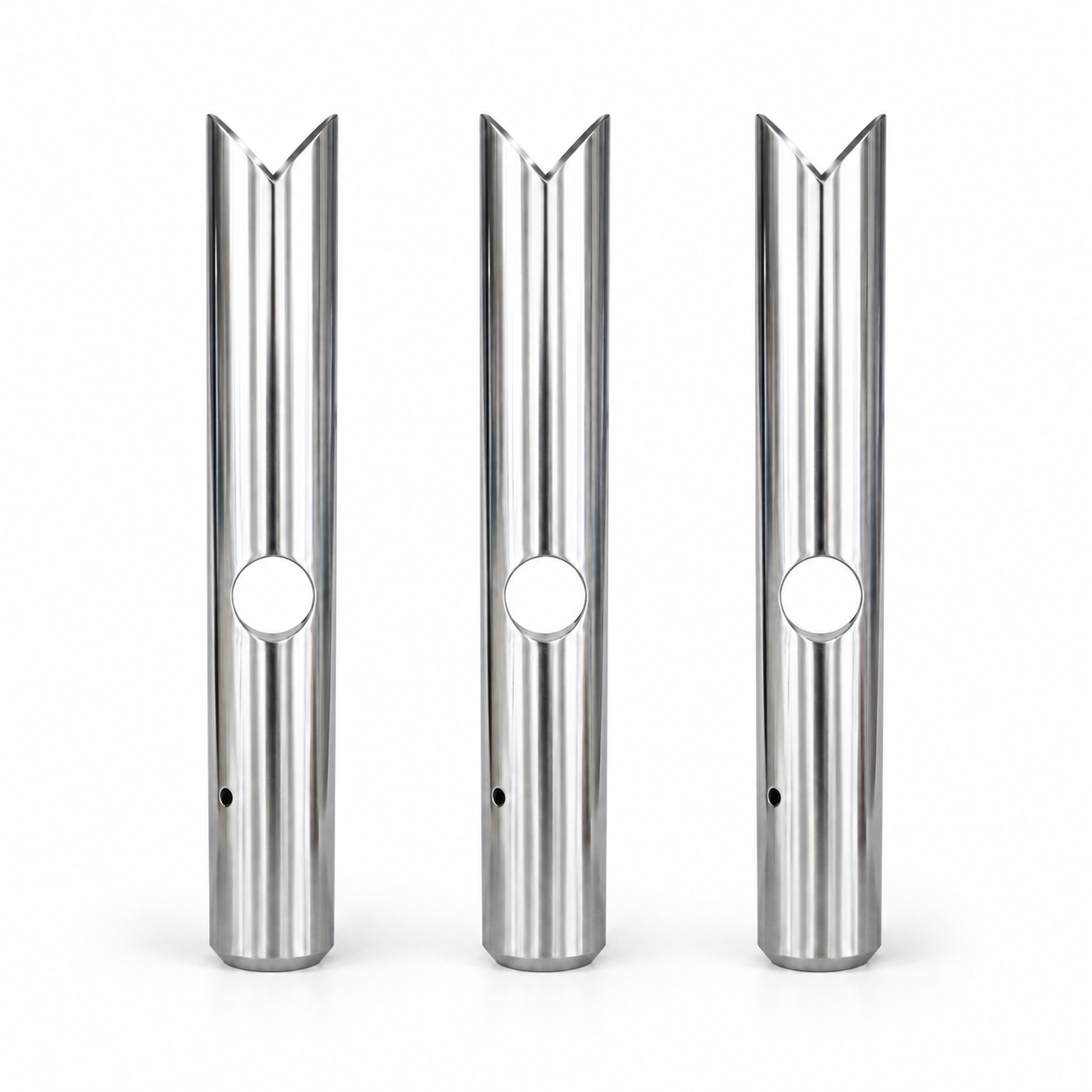

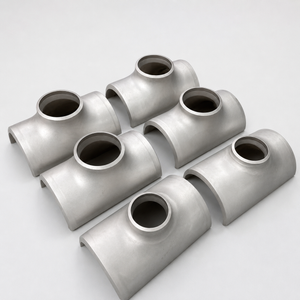

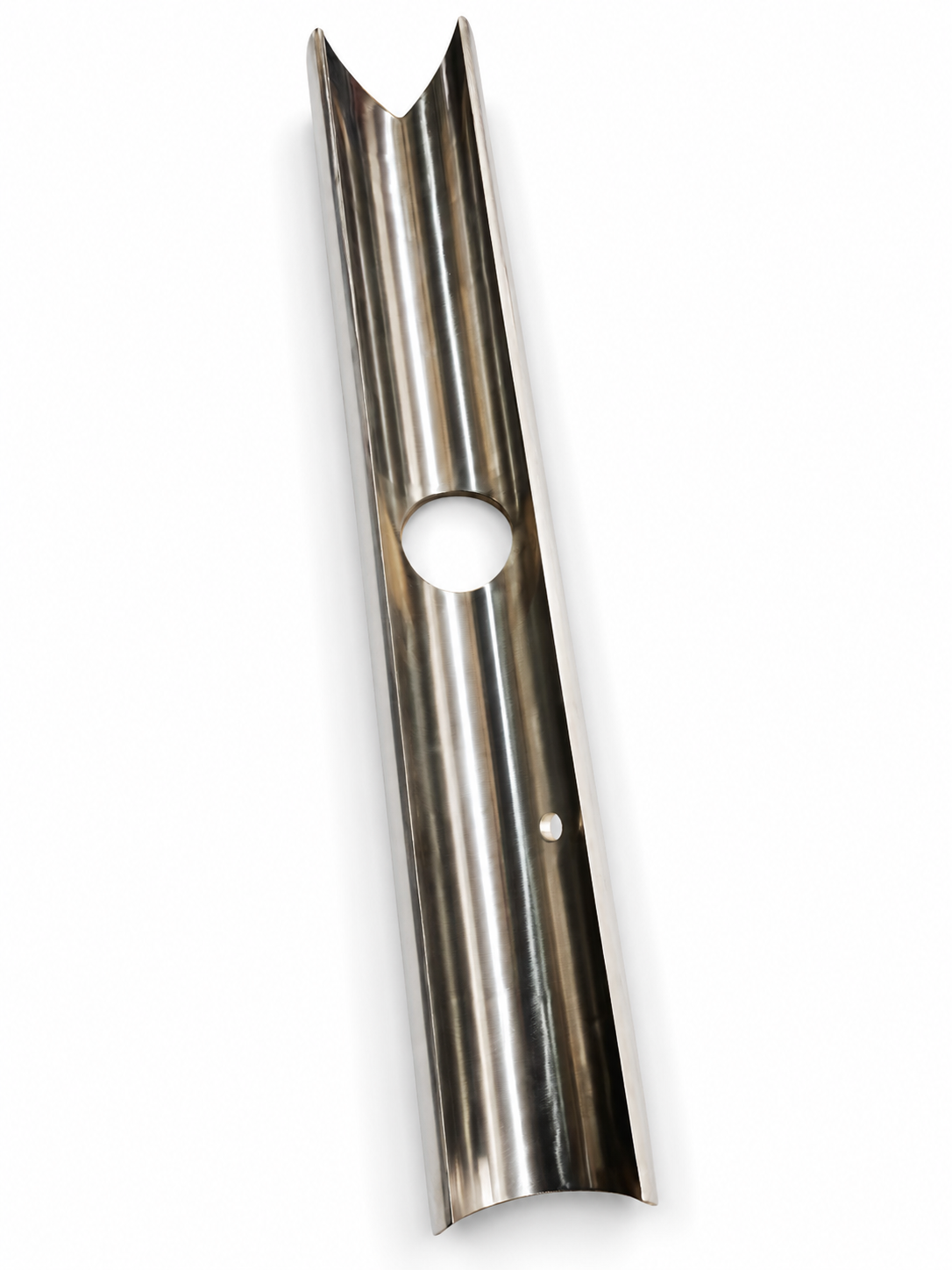

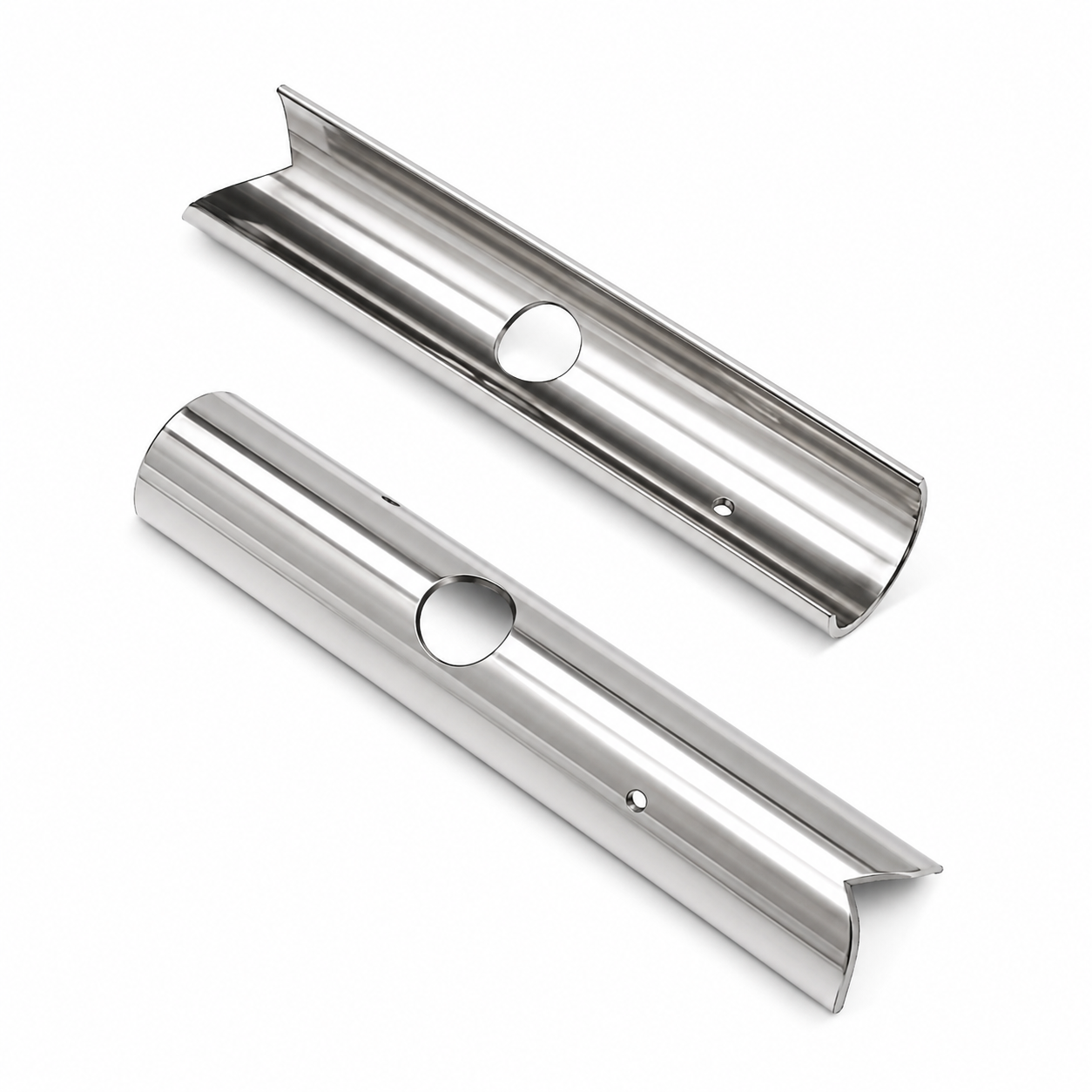

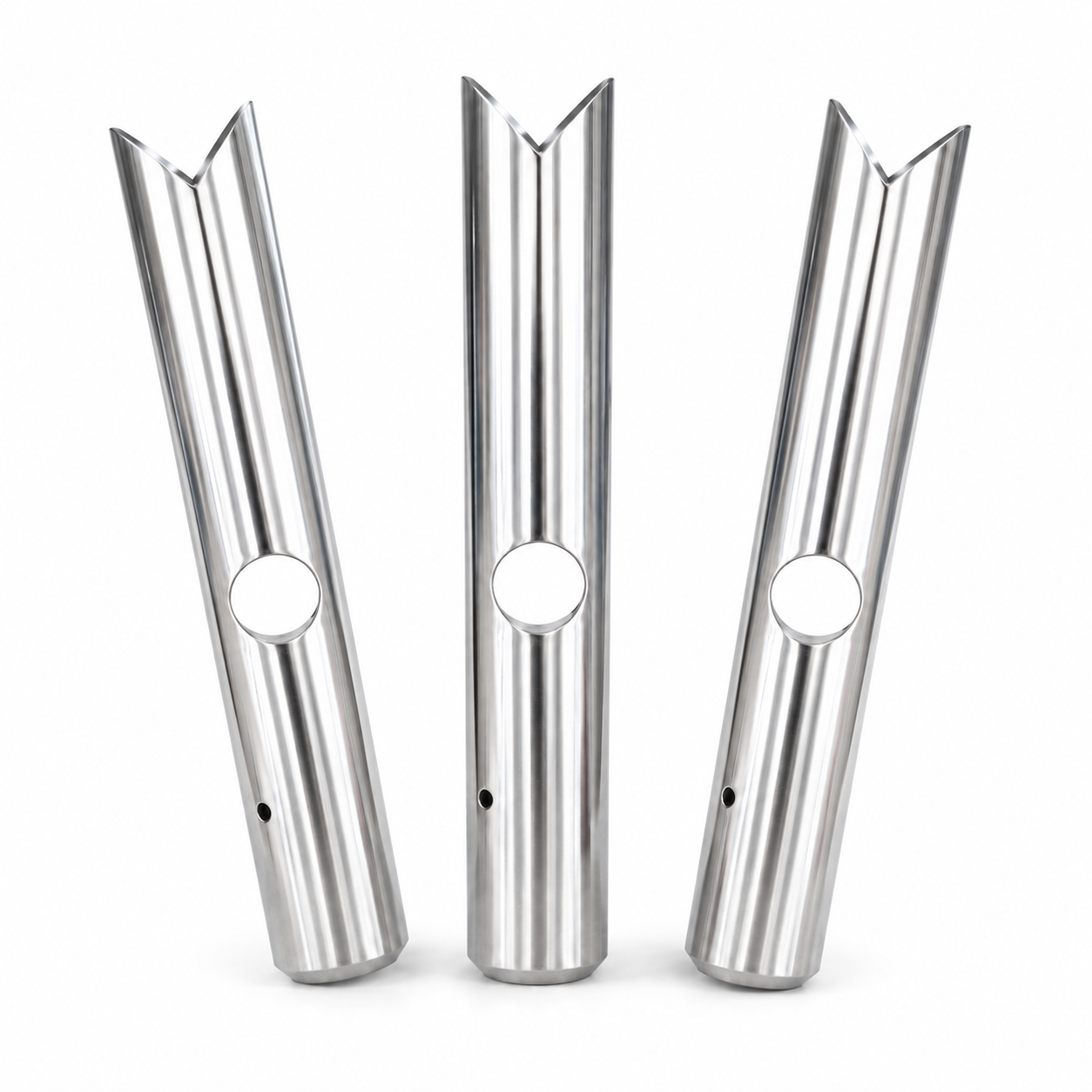

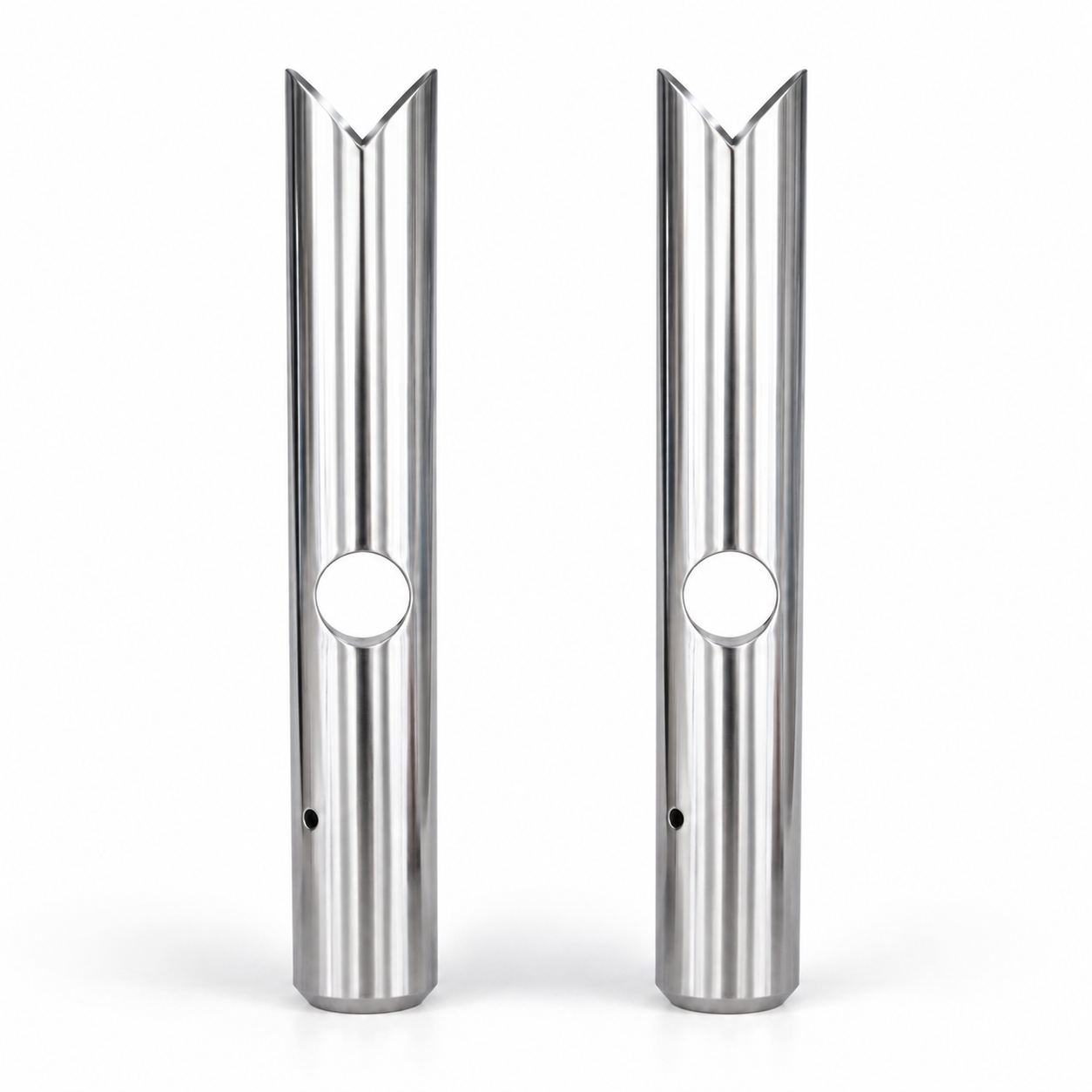

وفقًا للتصميم المعتمد، يمكن تصنيع موصل مياه على شكل موصل مياه نصف غلاف، أو موصل مياه بأنبوب مقسم، أو موصل مياه شبه أسطواني، أو موصل مياه أنبوبي، أو موصل مياه غير ملحوم، أو موصل مياه مُصنع باستخدام الحاسب الآلي، أو موصل مياه مُصنع، أو مجموعة موصلات مياه ملحومة، أو موصل مياه مثبت في القلب. يتم إنتاج رأس الماء نصف الصدفي عن طريق قطع الأنابيب غير الملحومة وتصنيعها آليًا حسب الشكل المطلوب ويتم توفيرها كمكون قائم على الرسم للتكامل اللاحق.

عملية تصنيع رؤوس المياه ذات الأنابيب غير الملحومة

فحص المواد الخام لإنتاج رؤوس المياه

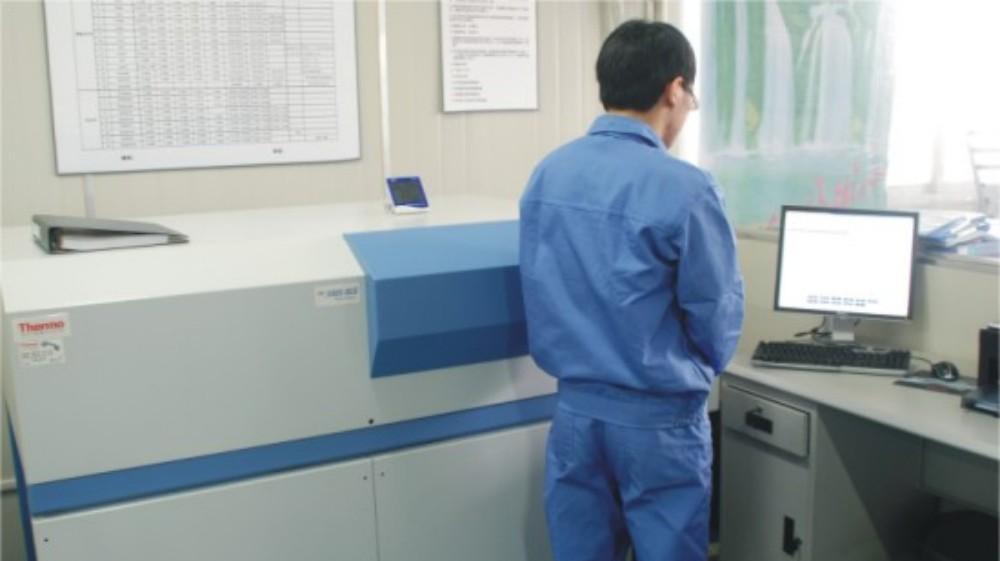

قبل التصنيع، يتم فحص الأنبوب غير الملحوم للتأكد من التركيب الكيميائي، والخواص الميكانيكية، واختبار التوافق بالموجات فوق الصوتية (UT)، والقطر الخارجي، وسمك الجدار. يؤكد هذا الفحص أن المواد الخام تلبي الدرجة المحددة ومناسبة للقطع اللاحق والتصنيع باستخدام الحاسب الآلي.

الفحص النهائي لرؤوس المياه المخصصة

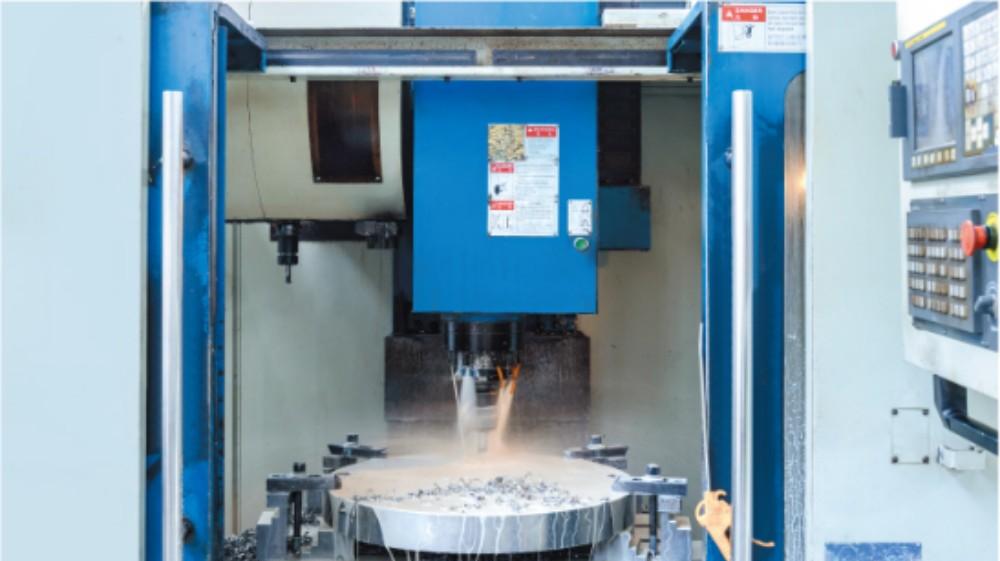

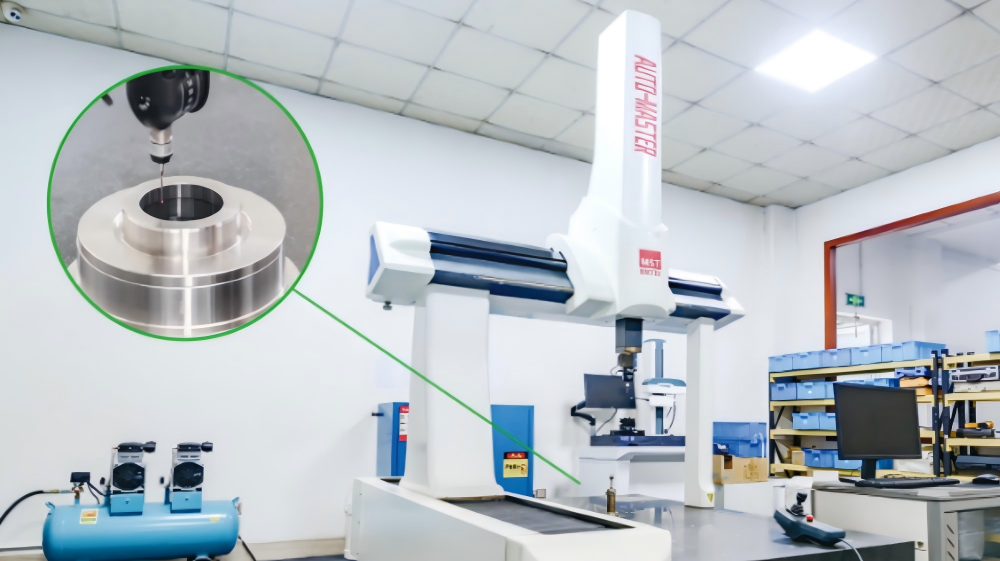

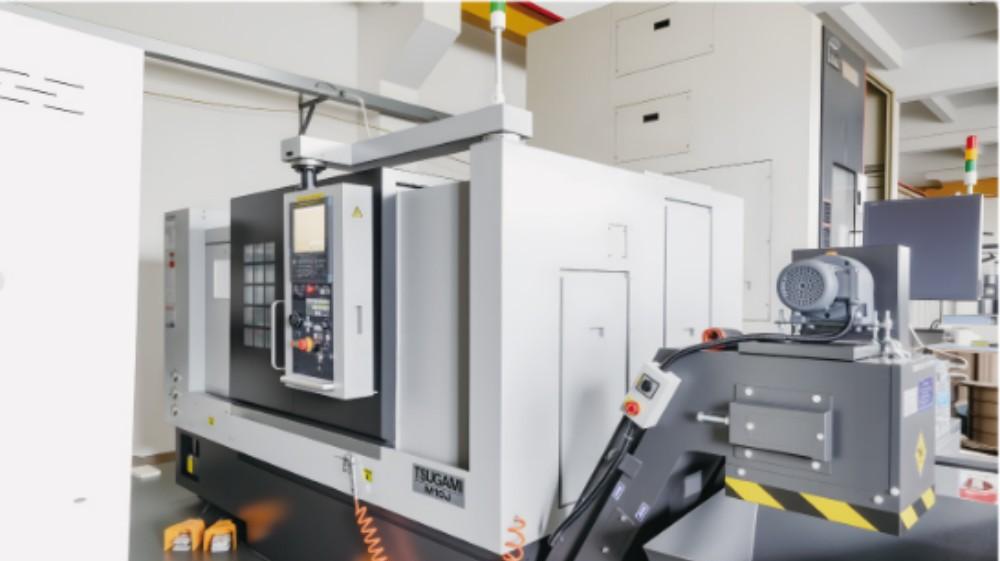

بعد التصنيع باستخدام الحاسب الآلي، يخضع كل رأس مائي لفحص الأبعاد القائم على الرسم، والتحقق من الملف الشخصي، وفحص الواجهة وسطح التزاوج، والفحص البصري وحالة السطح، والتعرف الإيجابي على المواد (PMI). يؤكد التحقق من مؤشر مديري المشتريات (PMI) على درجة المواد النهائية للمكون ويقلل من خطر خلط المواد أثناء الإنتاج.

المواد والتطبيقات لرؤوس المياه المخصصة للمبادل الحراري

تشمل المواد المتاحة الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل، وسبائك التيتانيوم والتيتانيوم. تُستخدم رؤوس المياه ومشعبات المياه القائمة على الرسم في المبادلات الحرارية الصناعية، والمبادلات الحرارية المدمجة، والمبادلات الحرارية للدوائر المطبوعة، ومبردات المياه ومبردات العمليات، وأنظمة تبريد الغاز، ومعدات استعادة الحرارة، ومعدات توليد الطاقة، والأنظمة الحرارية للهيدروجين وثاني أكسيد الكربون، ومعدات معالجة الضغط العالي، وأنظمة الإدارة الحرارية المخصصة. يتم تحديد الملاءمة النهائية بواسطة مصمم المعدات بناءً على وسط التشغيل ودرجة الحرارة والضغط ورمز التصميم المطبق.

تحمي Huashang Steel الملكية الفكرية للعملاء من خلال عدم نشر رسومات العملاء أو الأبعاد الدقيقة أو التفاوتات أو إحداثيات الفتح أو تفاصيل التجميع أو أرقام الرسم أو هويات العملاء. تظل المعلومات الفنية الخاصة بالمشروع سرية.

الأسئلة الشائعة حول رؤوس المياه المخصصة

ما هو رأس الماء في المبادل الحراري؟

رأس الماء هو مكون مصنوع خصيصًا ويشكل جزءًا من دائرة تدفق جانب الماء لمبادل حراري صناعي. فهو يربط أنابيب المياه الخارجية بممرات التدفق الداخلية لقلب المبادل ويمكن أن يقوم بتوزيع أو تجميع أو توجيه المياه حسب موضع تركيبه.

هل يمكن تصنيع رؤوس المياه حسب رسوماتنا الخاصة؟

نعم. تقوم شركة Huashang Steel بتصنيع رؤوس المياه بشكل صارم وفقًا للرسومات المعتمدة من قبل العميل، بما في ذلك القطر المخصص وسمك الجدار والطول والشكل الجانبي والفتحات وأبعاد الواجهة وإعداد الحافة.

ما هي المواد المتاحة لرؤوس المياه المخصصة؟

يمكن إنتاج رؤوس المياه من الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل، وسبائك التيتانيوم والتيتانيوم. يتم تأكيد اختيار المواد وفقًا لضغط تصميم المشروع ودرجة الحرارة ووسط التشغيل.

ما التفتيش والوثائق المقدمة؟

يتلقى كل رأس مياه اختبارًا بالموجات فوق الصوتية للمواد الخام، وفحص الأبعاد القائم على الرسم، والتحقق من الملف الشخصي والواجهة، وفحص حالة السطح، والتحقق من مؤشر مديري المشتريات (PMI). يتم توفير الوثائق المادية والتتبع الكامل مع كل شحنة.

لطلب عرض أسعار لرؤوس المياه المخصصة أو مجموعات الرؤوس بجانب الماء، أرسل الرسومات المعتمدة ومواصفات المشروع. تدعم Huashang Steel الإنتاج على دفعات صغيرة وعلى أساس المشاريع، مع توريد منسق للرؤوس والبتلات والفوهات والأنابيب والتجهيزات والفلنجات المطابقة.
