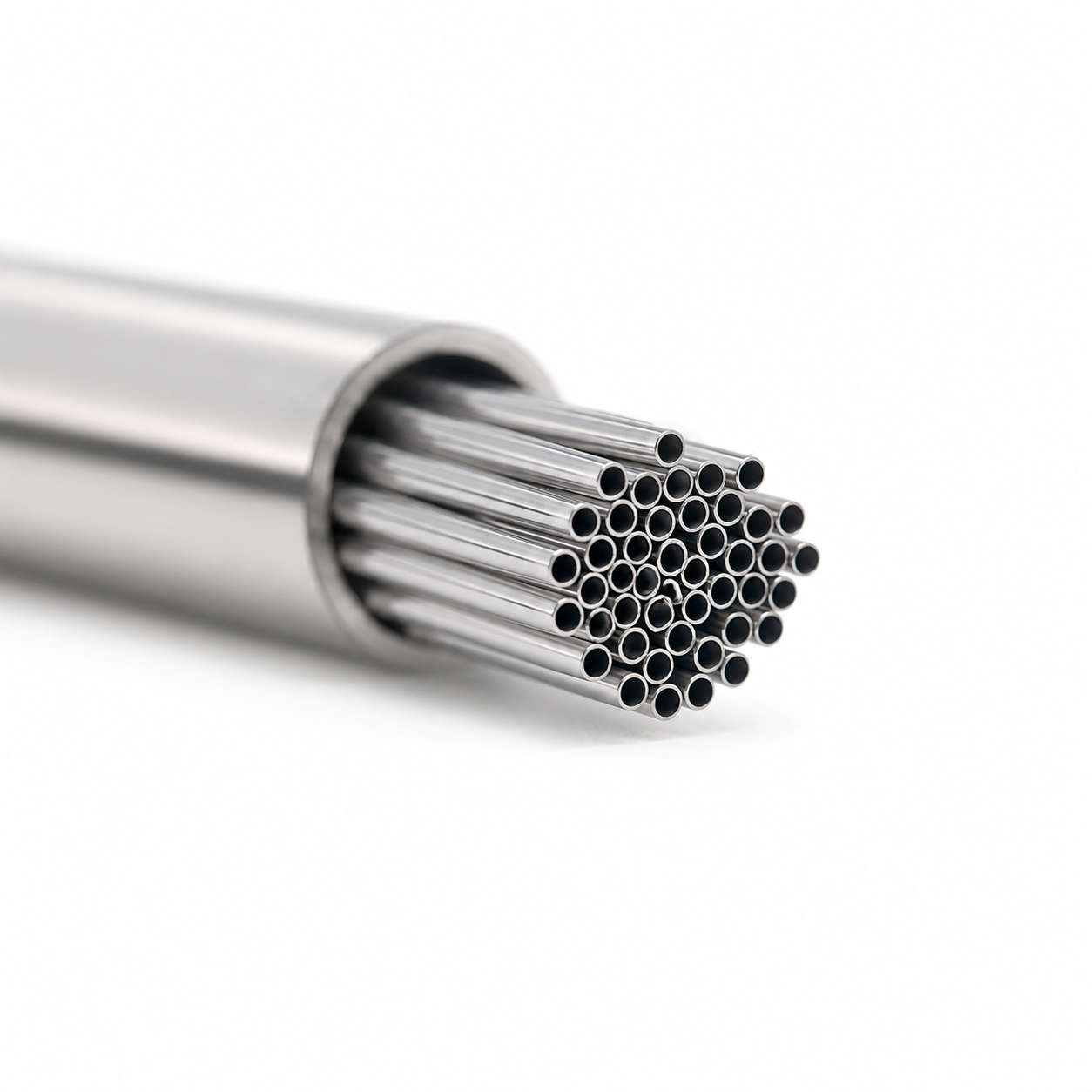

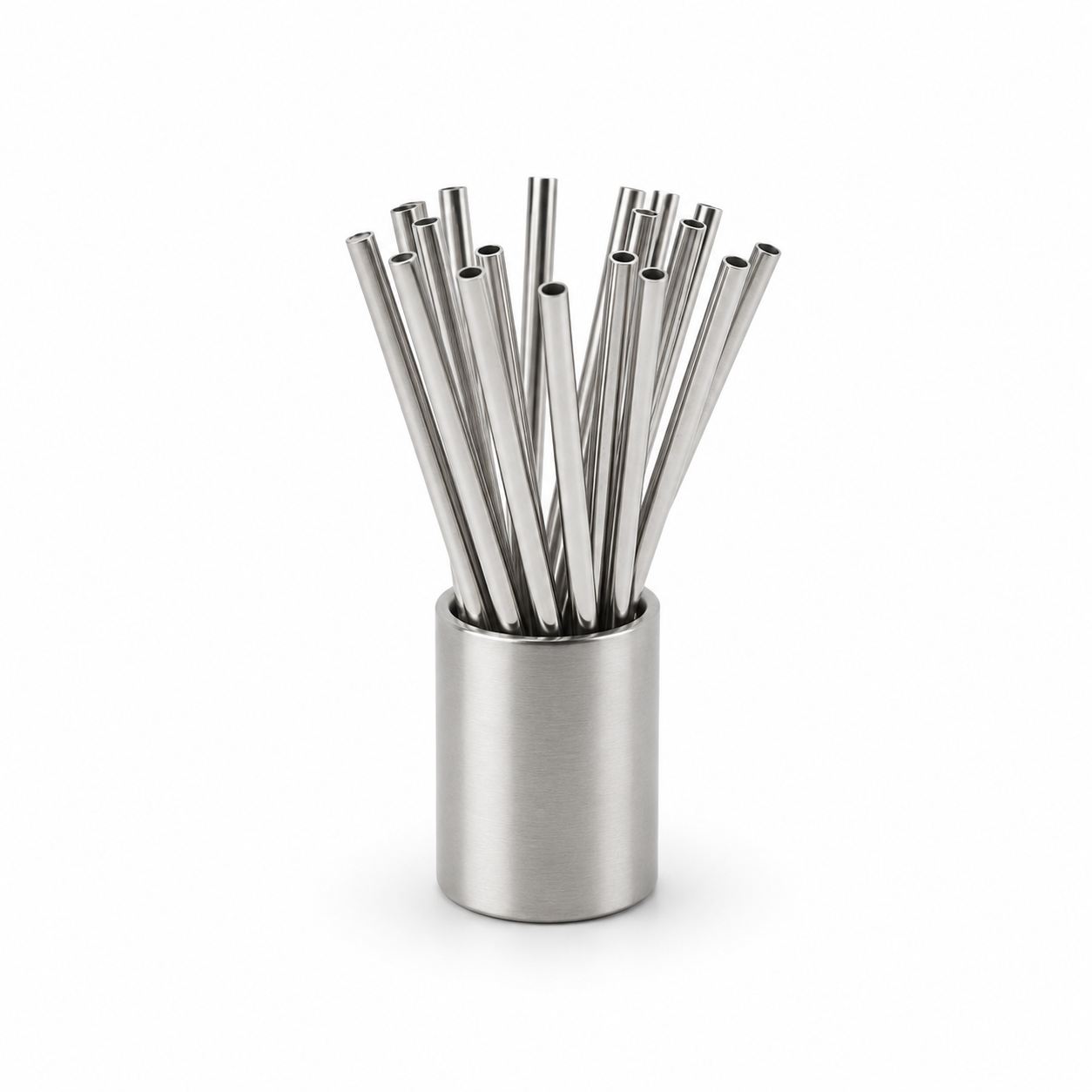

تم تصميم الأنابيب الدقيقة ذات الضغط العالي لأجهزة استرداد sCO₂ لأنظمة المبادلات الحرارية لثاني أكسيد الكربون فوق الحرج التي تعمل في بيئات عالية الضغط ودرجة الحرارة العالية ومحدودة المساحة. تعمل هذه الأنابيب الدقيقة الدقيقة كمكونات أساسية لمراكز استعادة الأنابيب الدقيقة، حيث يتدفق ثاني أكسيد الكربون عالي الضغط عبر أنابيب ذات قطر صغير بينما ينقل التيار الثانوي الحرارة عبر جدار الأنبوب. توفر Huashang Steel الفولاذ المقاوم للصدأ، وسبائك النيكل، والأنابيب الدقيقة المصنوعة من السبائك ذات درجة الحرارة العالية لتطبيقات استعادة sCO₂، مع قطر خارجي قابل للتخصيص، وسمك الجدار، والطول، وتشطيب السطح، والنظافة، ومتطلبات الفحص المتوافقة مع رسومات العملاء.
بالنسبة لتصميمات المبادلات الحرارية ذات الأنابيب الدقيقة، تدعم الأنابيب الدقيقة ذات الضغط العالي انخفاض حجم المبادل الحراري وزيادة كثافة نقل الحرارة. يتيح الهيكل ذو القطر الصغير تبادلًا حراريًا فعالاً بين تيارين من السوائل، مما يتناسب مع أنظمة الإدارة الحرارية مع قيود صارمة على المساحة والوزن. يلبي هذا الهيكل تصميمات النظام التي تتبع عوامل الشكل المضغوط مع الحفاظ على أداء مستقر لنقل الحرارة.
تنطبق هذه الأنابيب الدقيقة على مجموعة من حالات الاستخدام الصناعي، بما في ذلك أجهزة استرداد ثاني أكسيد الكربون فوق الحرج، والمبادلات الحرارية لدورة sCO₂ Brayton، والمبادلات الحرارية ذات غلاف الأنبوب الصغير عالي الضغط. كما أنها تدعم أنظمة التبادل الحراري النووي المعيارية، وأنظمة توليد الطاقة المتقدمة، وأنظمة استعادة الحرارة المهدورة، والمبادلات الحرارية للدفع الفضائي، والمبادلات الحرارية لاحتراق المركبات الفضائية، والمبادلات الحرارية عالية الحرارة من الغاز إلى الغاز، والمبادلات الحرارية المدمجة السائلة السائلة، وأنظمة الإدارة الحرارية لثاني أكسيد الكربون عالية الضغط، وأنظمة الطاقة البحثية والتجارية، ونوى الاسترداد المدمجة عالية الكفاءة.
 |  |  |
تتوفر ثلاث فئات رئيسية من المواد، مع توفير خيارات إضافية من السبائك الفائقة المخصصة بناءً على متطلبات المشروع المحددة.

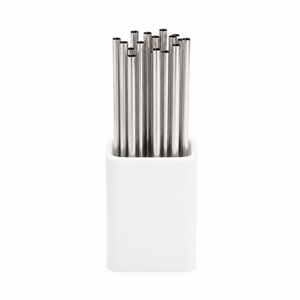

تشمل درجات الفولاذ المقاوم للصدأ 316L / 316H، 304L، 321 / 321H، 310S، و904L، وهي مناسبة لظروف التشغيل المعتدلة إلى العالية الحرارة مع متطلبات مقاومة التآكل الأساسية.
تشمل درجات سبائك النيكل والسبائك ذات درجة الحرارة العالية Inconel 625 / UNS N06625، وInconel 600 / UNS N06600، وIncoloy 800H / 800HT، وIncoloy 825 / UNS N08825، وHastelloy C276 / UNS N10276، المختارة للتطبيقات ذات أحمال الحرارة والضغط المرتفعة.

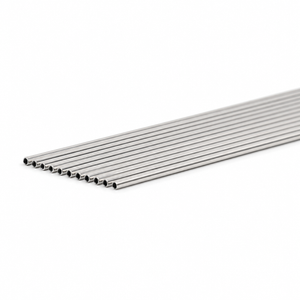

تشمل خيارات التيتانيوم التيتانيوم من الدرجة 2 والتيتانيوم من الدرجة 5، مع أنابيب دقيقة مخصصة من سبائك التيتانيوم متاحة لاحتياجات المشاريع المتخصصة.
المعلمة | يتراوح |
|---|---|
التطوير التنظيمي | 0.2 - 6.0 ملم |
وزن | 0.02 - 1.50 ملم |
طول | ≥12 مترًا |
طول الملف | ≥ 500 م |

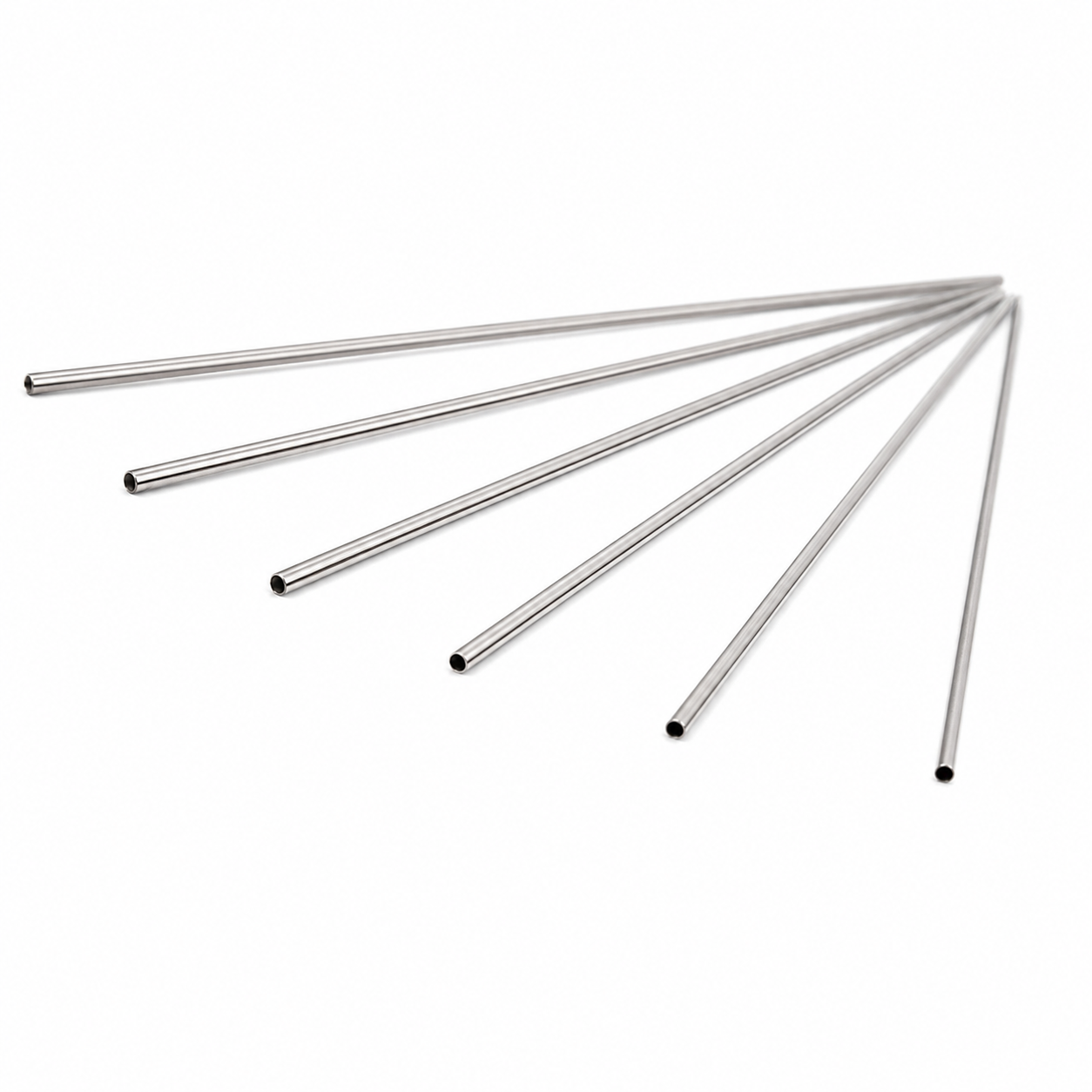

تتوفر الأنابيب الدقيقة في أشكال مستقيمة وملفوفة، مع دعم التصنيع المخصص وفقًا للرسم أو العينة.
يتم تقديم شروط تسليم متعددة لتتناسب مع الاحتياجات التشغيلية المختلفة:
المعالجة الحرارية: التلدين/معالجة BA/المحلول، تحرير الإجهاد، QT
صلابة المواد: تصلب على البارد، نصف تصلب، 1/4 تصلب، ناعم، إلخ.
حالة السطح: مخلل، تخميل، مشرق، مطحون، مصقول، تنظيف، المستوى الصحي، الخ.
 |  |  |
 |  |  |
 |  |  |
يتم تطبيق إجراءات الفحص ومراقبة الجودة كاملة النطاق للتحقق من دقة الأبعاد وسلامة المواد والامتثال للأداء.
تغطي عناصر الفحص فحوصات الأبعاد (القطر الخارجي، القطر الداخلي، سمك الجدار، الطول، البيضاوية، الاستقامة)، فحوصات جودة السطح والنهاية (الفحص البصري، فحص الأزيز، فحص النظافة)، والتحقق من المواد (اختبار PMI، اختبار التركيب الكيميائي). تشمل الاختبارات الميكانيكية واختبارات الأداء اختبار الشد واختبار الصلابة وفحص حجم الحبوب وفحص خشونة السطح واختبار تيار إيدي واختبار الموجات فوق الصوتية عند الاقتضاء. يتم أيضًا إجراء اختبارات الضغط والتسرب مثل اختبار الضغط الهيدروستاتيكي، واختبار الضغط الهوائي، واختبار تسرب الهواء تحت الماء. تتوفر اختبارات الخواص الميكانيكية لدرجات الحرارة العالية واختبارات التآكل بين الحبيبات عند الحاجة.
تخضع جميع المنتجات للفحص النهائي بنسبة 100% قبل الشحن. تتوفر شهادات المواد EN 10204 3.1 لوثائق المشتريات التجارية.
تم تطوير الأنابيب الدقيقة لتلبية المتطلبات المحددة لأنظمة استعادة ثاني أكسيد الكربون:
مصمم للتوافق مع ظروف تشغيل sCO₂ ذات الضغط العالي
يوفر مساحة سطح نقل حرارة عالية لكل وحدة حجم، مما يتيح تصميمات أساسية مدمجة وخفيفة الوزن لوحدة الاسترجاع
مقاومة التآكل والأكسدة المقابلة لدرجة المواد المختارة
التحكم الدقيق في الأبعاد مع سماكة جدار موحدة وتجويف داخلي أملس
أطراف أنبوبية نظيفة وخالية من الاختباء للتجميع المباشر
أطوال الأنبوب قابلة للتخصيص لتناسب تخطيطات النظام المحددة
تشمل المواد المتاحة الفولاذ المقاوم للصدأ (316L / 316H، 304L، 321 / 321H، 310S، 904L)، وسبائك النيكل وسبائك عالية الحرارة (Inconel 625 / UNS N06625، Inconel 600 / UNS N06600، Incoloy 800H / 800HT، Incoloy 825 / UNS N08825، Hastelloy C276 / UNS N10276)، والتيتانيوم (تيتانيوم درجة 2، تيتانيوم درجة 5). ويمكن توفير سبائك فائقة إضافية وسبائك تيتانيوم مخصصة بناءً على المتطلبات الخاصة بالمشروع.
يتم إنتاج الأحجام المخصصة بدقة وفقًا لرسومات العملاء. يغطي النطاق القياسي المتوفر القطر الخارجي من 0.2 إلى 6.0 ملم، وسمك الجدار من 0.02 إلى 1.50 ملم، وطول الأنبوب المستقيم حتى 12 مترًا، وطول الملف حتى 500 متر.
تخضع جميع المنتجات لفحص الأبعاد، والتحقق من المواد، واختبار الخصائص الميكانيكية، والاختبار غير المدمر، واختبار الضغط والتسرب. يتم إجراء الفحص النهائي بنسبة 100% قبل الشحن، ويمكن توفير شهادات المواد EN 10204 3.1 لتتبع الجودة الكاملة.
بالنسبة للعملاء الصناعيين الذين لديهم متطلبات محددة لمشروع استعادة sCO₂، تقبل Huashang Steel الطلبات المخصصة بناءً على الرسومات التفصيلية أو مواصفات العينة. يمكن للعملاء تقديم متطلبات الأبعاد والمواد والتفتيش الخاصة بهم للحصول على حل أنابيب دقيقة مخصص يتوافق مع احتياجات تصميم النظام الخاصة بهم.
