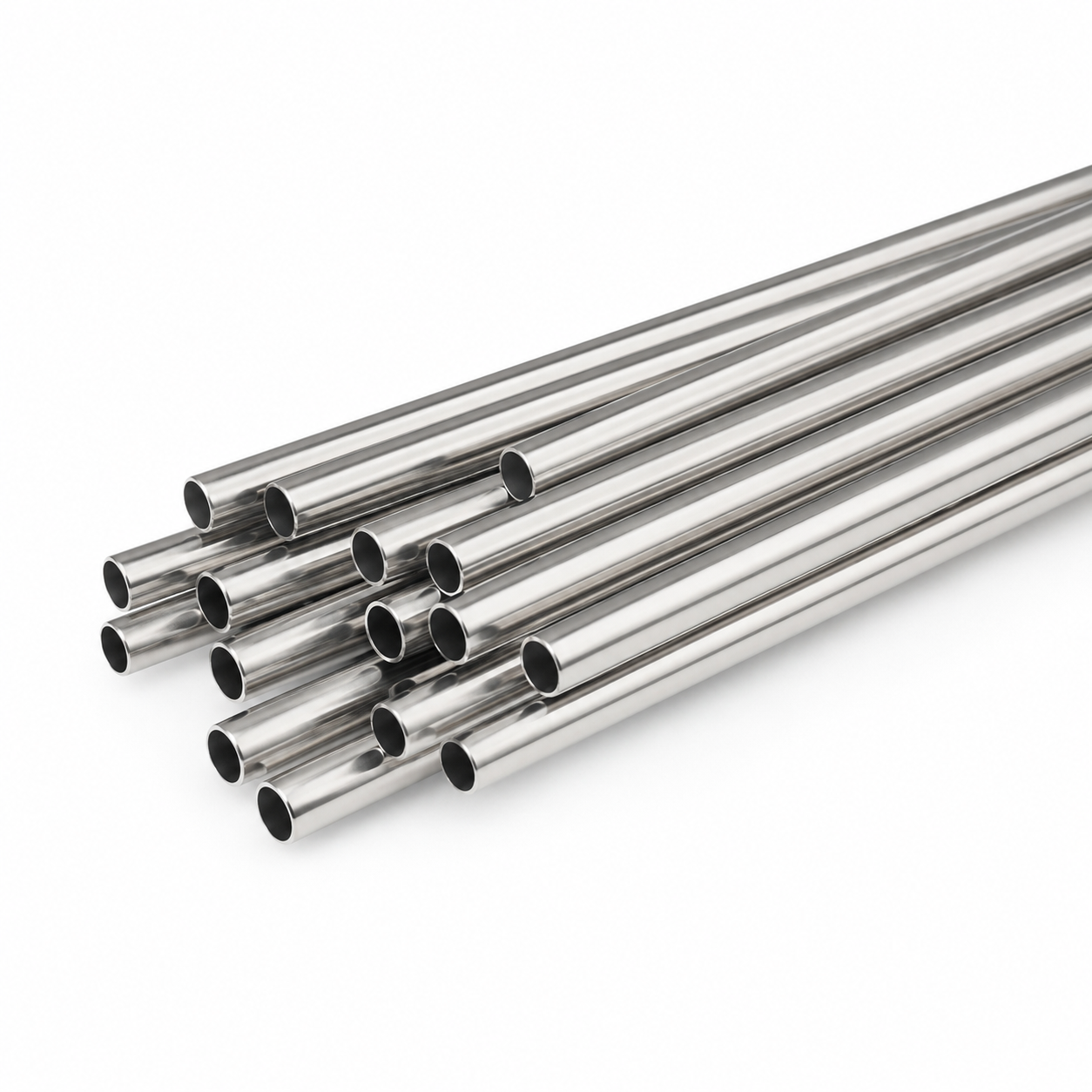

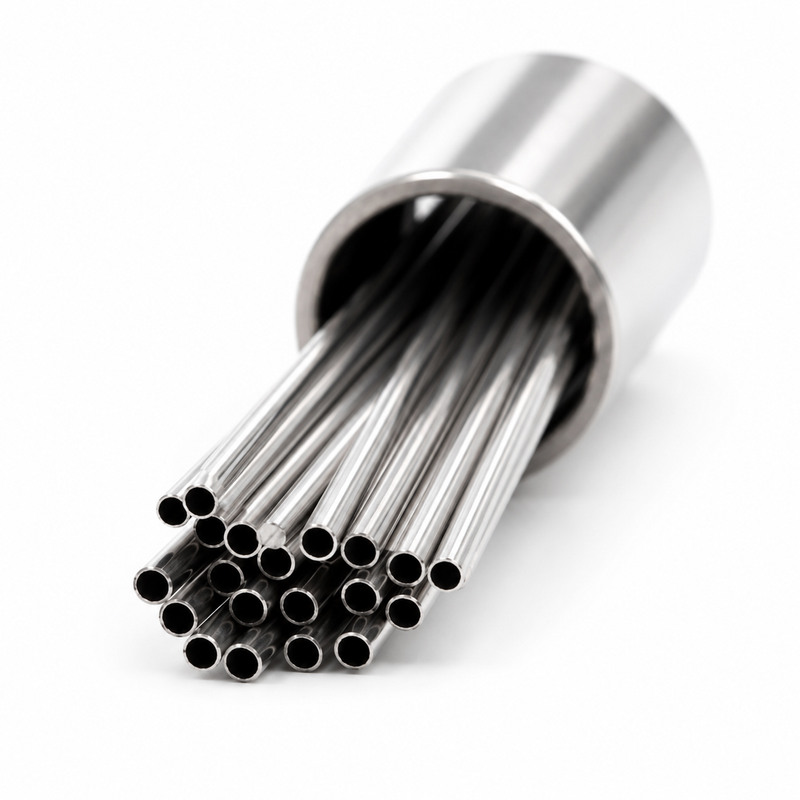

أنابيب حزمة Microtube عبارة عن أنابيب دقيقة ذات قطر صغير تم تصميمها لقلوب المبادلات الحرارية ذات الأنابيب الدقيقة المدمجة. يتم ترتيب هذه الأنابيب في حزم أنبوبية كثيفة ومتصلة بصفائح أنبوبية، مما يتيح تدفق سائل واحد داخل الأنابيب بينما يتدفق سائل آخر عبر السطح الخارجي. يسهل هذا التكوين نقل الحرارة بكفاءة في التصميمات التي تتطلب أبعادًا مدمجة ووزنًا منخفضًا. توفر Huashang Steel أنابيب دقيقة دقيقة مصنوعة من الفولاذ المقاوم للصدأ، وسبائك النيكل، والتيتانيوم، وسبائك خاصة لأنظمة الإدارة الحرارية التي تتطلب حجمًا صغيرًا، ومقاومة الضغط العالي، ومقاومة التآكل، والأداء المستقر.
تتميز هذه الأنابيب الدقيقة بدقة أبعاد عالية، وسطح تجويف داخلي أملس، وسمك جدار موحد. نهايات الأنبوب مقطوعة بشكل مربع، ومزيلة من الحواف، وخالية من الاختباء، ومنظفة، مما يجعلها جاهزة للتجميع الفوري. تتوفر خيارات متعددة لتشطيب الأسطح لتلبية متطلبات التطبيق المحددة.
يمكن تخصيص أطوال الأنابيب لاستيعاب حزم الأنابيب، والأنابيب الملتفة، والأنابيب المقطوعة حسب الطول، ومقاطع الأنابيب المستقيمة، وتطوير النموذج الأولي. يتم دعم الطلبات ذات الحجم المنخفض والعينات. الأنابيب مناسبة لتطبيقات الضغط العالي وتوفر خيارات مواد ذات درجة حرارة عالية. ويساهم تصميمها المدمج وخفيف الوزن في زيادة كفاءة النظام بشكل عام.
 |  |  |
المعلمة | مواصفة |
|---|---|
القطر الخارجي | 0.2 ملم – 6 ملم |
سمك الجدار | 0.02 ملم – 2 ملم، حسب الطلب حسب الضغط والتطبيق |
طول | قطع حسب الطول أو توريد الملف، وفقًا لرسم العميل |
تسامح | التسامح الدقة المتاحة وفقا لمتطلبات الرسم |
الانتهاء من السطح | مخلل، تخميل، مشرق، مطحون، مصقول، تنظيف، المستوى الصحي أو حسب الطلب |
ينتهي الأنبوب | قطع مربع، منزوع الأزيز، خالي من النتوءات، نظيف، وجاهز للتجميع |
المعالجة الحرارية | التلدين / معالجة BA / المحلول، تحرير الضغط، QT |
صلابة المواد | قاس على البارد، نصف قاس، 1/4 قاس، ناعم |
الفولاذ المقاوم للصدأ : TP304، TP304L، TP304H، TP304LN، TP316/TP316L، TP316H، TP316Ti، TP316LN، TP321، TP321H، TP317، TP317L، TP347، TP347H، TP310S، TP310H، TP904L، 254Mo، S30432، S31042، N08367، 253Ma، S30815، S38810
دوبلكس وسوبر دوبلكس الصلب : S31500، S32101، S32003، S32304، S31803، S32205، S32750، S32760
Hastelloy : سبيكة B/N10001، سبيكة B2/N10665، سبيكة B3/N10675، سبيكة C4/N06455، سبيكة C22/N06022، سبيكة C276/N10276، سبيكة C2000/N06200
إنكونيل : سبيكة 600/N06600، سبيكة 601/N06601، سبيكة 617/N06617، سبيكة 625/N06625، سبيكة 718/N07718، سبيكة X/N06002، سبيكة X-750/N07750
إنكولوي : سبيكة 800/N08800، سبيكة 800H/N08810، سبيكة 800HT/N08811، سبيكة 825/N08825، سبيكة 925/N09925، سبيكة 926/N08926
المونيل : سبيكة 400/N04400، سبيكة K500/N05500
النيكل : ني 200 (N02200، N6)، ني 201 (N02201، N5)
التيتانيوم : TA1 (المجموعة 1)، TA2 (المجموعة 2)، TA3
سبائك التيتانيوم : TA9/TA9-1، TA10، TC4 (Gr.5)
تخضع جميع أنابيب حزمة الأنابيب الدقيقة لفحص شامل لدعم تطبيقات المبادلات الحرارية عالية الأداء. تتضمن إجراءات الفحص فحص الأبعاد للقطر الخارجي، والقطر الداخلي، وسمك الجدار، والطول؛ الفحص البصري للعيوب السطحية، والخدوش، والخدوش، والتشوه؛ فحص نهاية الأنبوب للتأكد من وجود نتوءات، وشقوق، وجودة القطع؛ فحص الاستقامة وتفتيش النظافة.
تشمل طرق الاختبار غير المدمرة اختبار التيار الدوامي، واختبار الموجات فوق الصوتية، واختبار تسرب الهواء تحت الماء، واختبار الضغط الهيدروستاتيكي. تشمل الاختبارات الإضافية التحقق من المواد PMI، واختبار الشد، واختبار الصلابة، واختبار التركيب الكيميائي، وفحص خشونة السطح. يتوفر الفحص النهائي بنسبة 100% قبل الشحن عند الحاجة. يتم توفير شهادات المواد EN 10204 3.1.
 |  |  |
 |  |  |
 |  |  |
تُستخدم أنابيب حزمة Microtube في قلوب المبادلات الحرارية ذات الأنابيب الدقيقة والمبادلات الحرارية ذات غلاف وأنبوب الأنابيب الدقيقة في العديد من الصناعات. تشمل التطبيقات المحددة مبردات هواء نزف الفضاء الجوي، وأنظمة التحكم البيئي للطائرات، ومشعات ومبردات سباقات السيارات عالية الأداء، ومبردات الزيت والهواء والسوائل الزيتية، ووحدات الاسترداد المبردة، وأنظمة الإدارة الحرارية للغاز الطبيعي المسال والهيدروجين، والمبادلات الحرارية لثاني أكسيد الكربون فوق الحرج، والمبادلات الحرارية النووية المعيارية، والمكثفات والمبخرات، والمبادلات الحرارية للمواد المتغيرة الطور، وأنظمة تبريد المركبات الدفاعية والعسكرية، والدفع الفضائي وأنظمة التبادل الحراري ذات درجة الحرارة العالية، والمدمجة. مبادلات حرارية سائلة سائلة.
يتم دعم الطلبات ذات الحجم المنخفض وطلبات العينات لاستيعاب تطوير النموذج الأولي ومتطلبات الإنتاج على نطاق صغير.
نعم، يمكن تخصيص أطوال الأنابيب وفقًا لرسومات العملاء لحزم الأنابيب، والأنابيب الملتفة، والأنابيب المقطوعة حسب الطول، ومقاطع الأنابيب المستقيمة. تتوفر تشطيبات نهائية متعددة للأنبوب، بما في ذلك الأطراف المقطوعة المربعة والمنزوعة الأزيز والخالية من النتوءات والمنظفة الجاهزة للتجميع.
يتم توفير شهادات المواد EN 10204 3.1 مع جميع الطلبات. تقارير الاختبار الشاملة متاحة عند الطلب.
تتضمن خيارات المواد ذات درجة الحرارة العالية درجات الفولاذ المقاوم للصدأ مثل TP304H، TP316H، TP321H، TP310S، وTP310H، بالإضافة إلى سبائك النيكل مثل Inconel 600، Inconel 601، Inconel 625، وسبائك Hastelloy. هذه المواد مناسبة لتطبيقات الضغط العالي.
