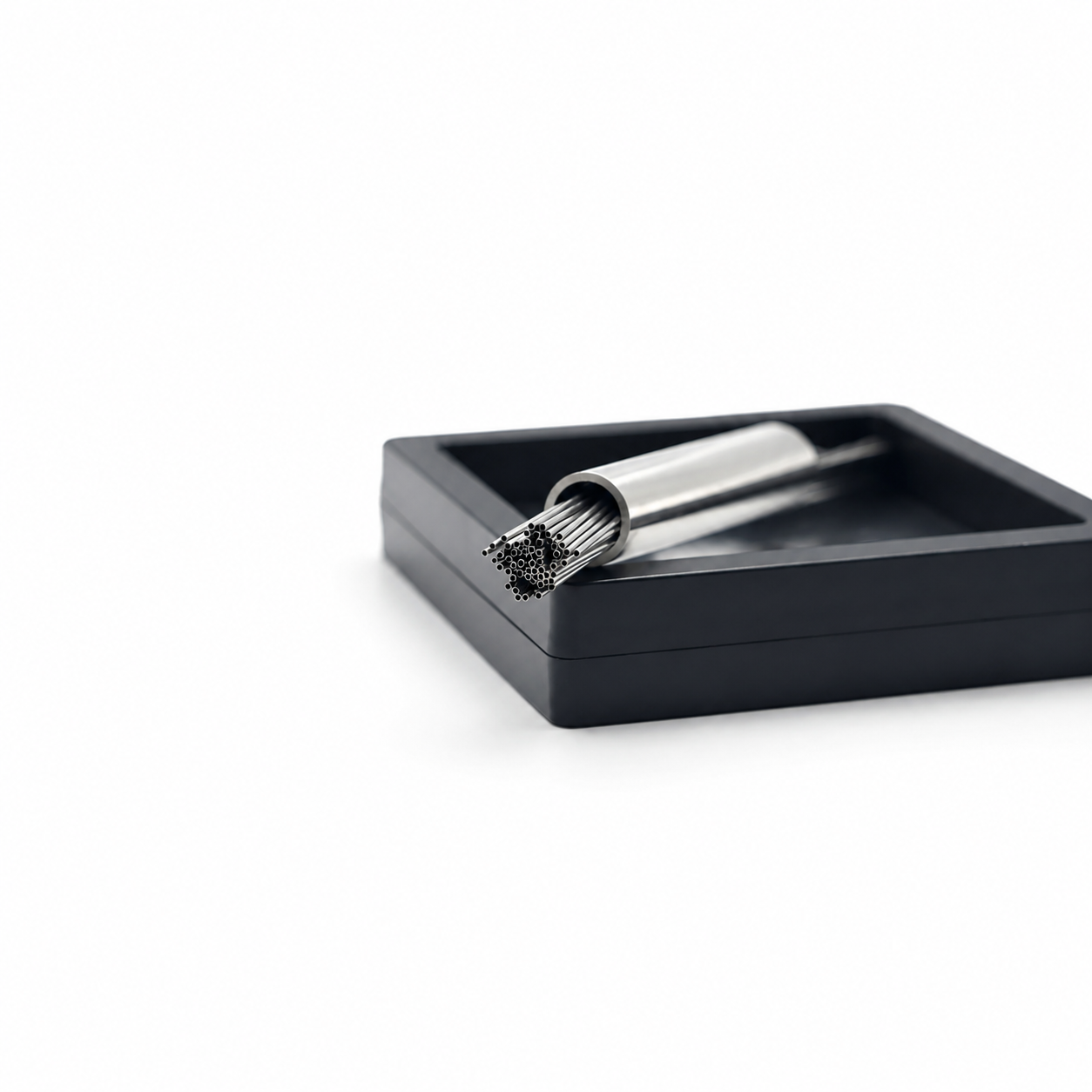

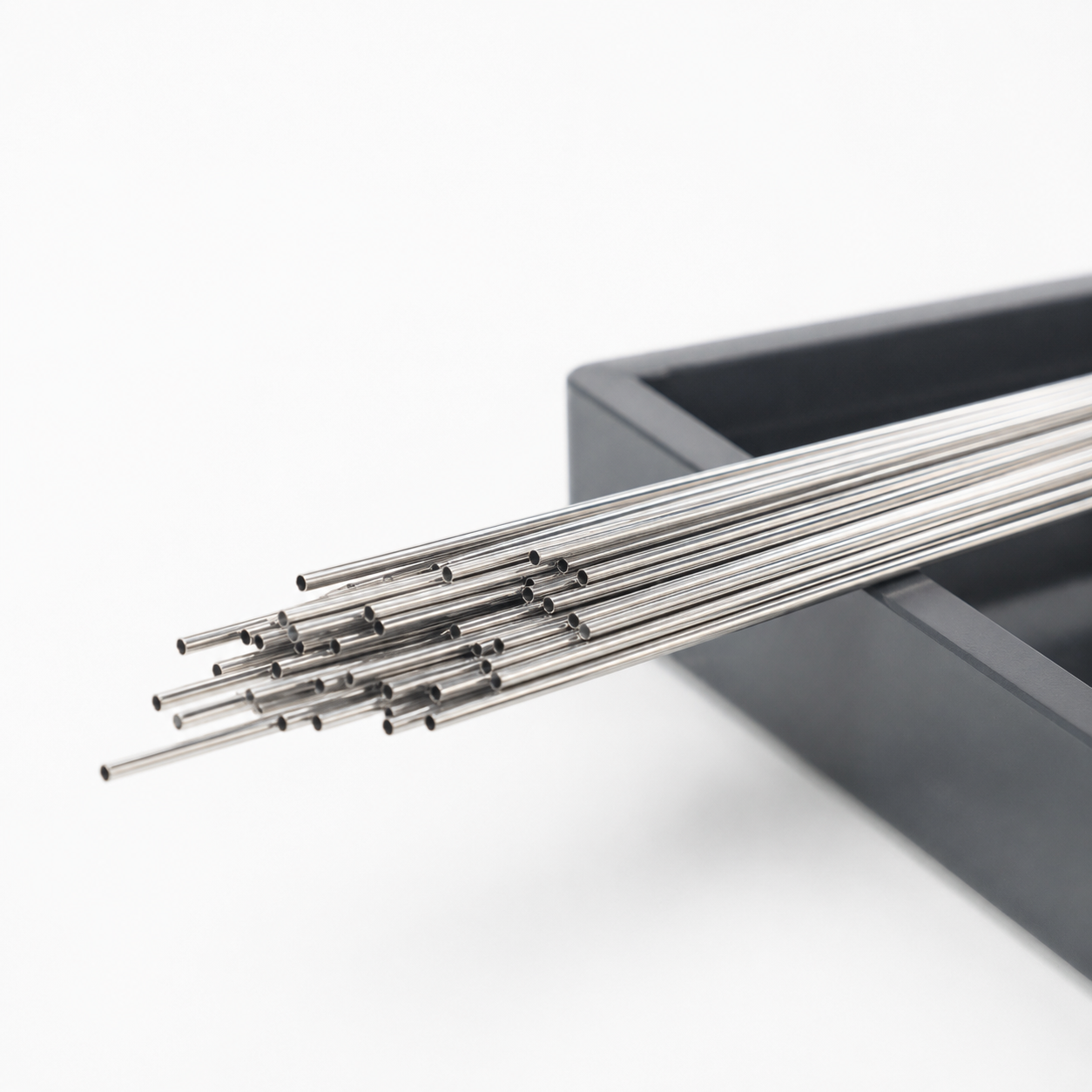

الأنابيب الشعرية النظيفة والخالية من النتوءات هي أنابيب دقيقة ذات قطر صغير مصممة لأنظمة الإدارة الحرارية. إنها تعمل كأنابيب نقل الحرارة الدقيقة، والأنابيب الأساسية، وأنابيب الاستشعار، وأنابيب التبريد، وقنوات التدفق في المبادلات الحرارية الفضائية وقلوب المبادلات الحرارية ذات الأنابيب الدقيقة المدمجة. تخضع هذه الأنابيب لعمليات تصنيع متخصصة لتحقيق أسطح داخلية ناعمة وتجويف نظيف ونهايات خالية من النتوءات.
في تطبيقات المبادلات الحرارية الفضائية، تعد نظافة الأنبوب ونهايات الأنبوب الخالية من النتوءات من العوامل الحاسمة التي تؤثر على أداء النظام. الأقطار الداخلية الصغيرة عرضة للعرقلة بسبب الجسيمات وبقايا الزيت والرقائق المعدنية والنتوءات وتلوث السطح. قد تتسبب هذه العيوب في تقييد التدفق أو الانسداد أو التسرب أو زيادة انخفاض الضغط أو انخفاض كفاءة نقل الحرارة أو فشل التجميع. يتم تصنيع أنابيبنا الشعرية مع مراقبة صارمة للأبعاد، وأسطح داخلية ناعمة، وتجويف نظيف، ونهايات خالية من النتوءات، وتغليف محمي لمواجهة هذه التحديات.
 |  |  |
المعلمة | يتراوح |
|---|---|
القطر الخارجي (OD) | 0.2 - 6.0 ملم |
سمك الجدار (بالوزن) | 0.02 - 1.50 ملم |
الحد الأقصى للطول المستقيم | ≥12 مترًا |
الحد الأقصى لطول الملف | ≥ 500 م |
الأنواع المتوفرة | مستقيم، لفائف |
تلفيق | حسب الرسم أو العينة |
المعالجة الحرارية: التلدين/معالجة BA/المحلول، تحرير الإجهاد، QT
صلابة المادة: صلبة على البارد، نصف صلبة، 1/4 صلبة، ناعمة
حالة السطح: مخلل، تخميل، مشرق، مطحون، مصقول، تنظيف، المستوى الصحي
مادة | التطبيقات المناسبة |
|---|---|
304 / 304L الفولاذ المقاوم للصدأ | المبادلات الحرارية العامة المدمجة، وأنظمة التبريد منخفضة التآكل |
316L الفولاذ المقاوم للصدأ | المبادلات الحرارية الفضائية، مبردات الزيت، المكثفات، المبخرات، الأنظمة المبردة، الأنظمة المرتبطة بالهيدروجين |
321 الفولاذ المقاوم للصدأ | تطبيقات المبادلات الحرارية ذات درجة الحرارة العالية والمقاومة للأكسدة |
310S الفولاذ المقاوم للصدأ | الأنظمة الحرارية ذات درجات الحرارة العالية |
دوبلكس 2205 | قوة عالية ومقاومة للتآكل كلوريد |
سوبر دوبلكس 2507 | مياه البحر والبيئات البحرية والتآكل الشديد |
904L الفولاذ المقاوم للصدأ | أنظمة المبادلات الحرارية المقاومة للمواد الكيميائية والأحماض |
إنكونيل 625 | الفضاء الجوي، ارتفاع درجة الحرارة، الضغط العالي، مبردات الهواء النزفية، المبادلات الحرارية لثاني أكسيد الكربون فوق الحرج |
إنكونيل 600 / 601 | تطبيقات مقاومة للأكسدة في درجات الحرارة العالية |
إنكولوي 800 / 825 | ارتفاع درجة الحرارة وخدمة التآكل |
هاستيلوي C276 | شديدة التآكل ومقاومة للأحماض والمبادلات الحرارية الكيميائية |
التيتانيوم الصف 2/الصف 5 | تطبيقات المبادلات الحرارية خفيفة الوزن ومياه البحر والكيميائية والفضائية |
أنابيبنا الشعرية مناسبة لمختلف أنظمة الإدارة الحرارية للطيران:
المبادلات الحرارية الفضائية : تستخدم عندما يتطلب الأمر حجمًا صغيرًا ووزنًا منخفضًا وأسطحًا داخلية نظيفة
مبردات الهواء النزفية : لتبريد الهواء المضغوط الساخن من محركات الطائرات أو الأنظمة المساعدة
مبردات الزيت : لزيت تشحيم الطائرات، والزيت الهيدروليكي، وأنظمة تبريد زيت الوقود
المشعات : في المشعات المدمجة خفيفة الوزن التي تتطلب انخفاضًا منخفضًا في ضغط الهواء
المبردات الداخلية : أنظمة تبريد الهواء المشحونة وتبريد السائل إلى الهواء
المكثفات والمبخرات : في المبادلات الحرارية لغازات التبريد وأنظمة التدفق ثنائية الطور
المبادلات الحرارية السائلة السائلة : في أنظمة التبريد المدمجة مع وسطين سائلين
أجهزة الاسترداد المبردة : في أنظمة الاسترداد للغاز الطبيعي المسال والهيدروجين ودرجات الحرارة المنخفضة

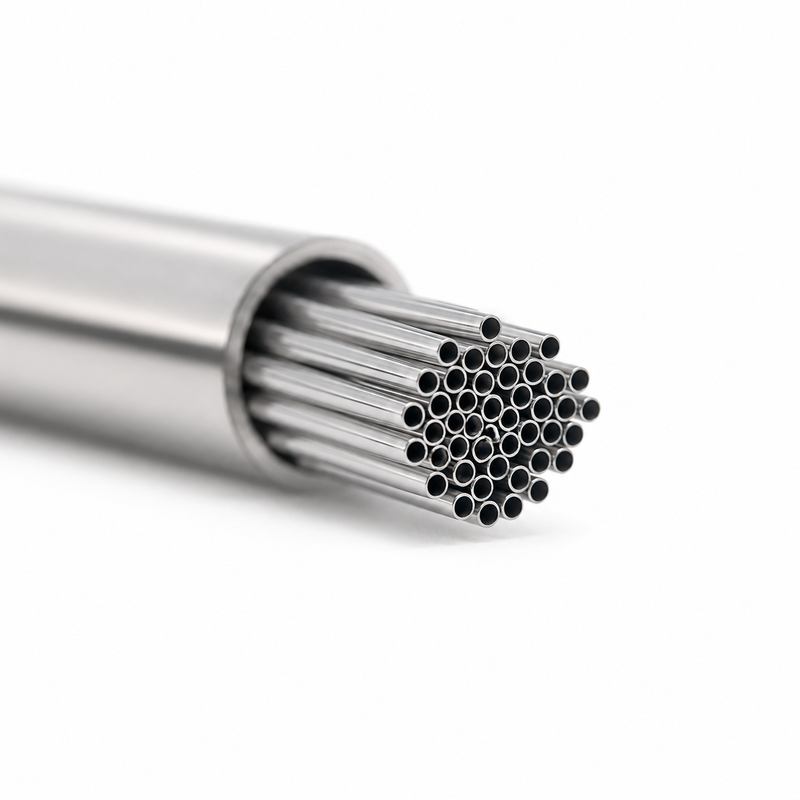

قلوب المبادلات الحرارية ذات الأنابيب الدقيقة : مثل الأنابيب الأساسية أو أنابيب حزمة الأنابيب بين صفائح الأنابيب
البند التفتيش | غاية |
|---|---|
التفتيش التنظيمي | تأكد من تجميع وختم صفائح الأنبوب بشكل دقيق |
فحص الهوية | ضمان معدل تدفق مستقر والتحكم في انخفاض الضغط |
فحص سمك الجدار | ضمان مقاومة الضغط وأداء نقل الحرارة |
فحص الاستدارة | تحسين دقة التجميع واستقرار التدفق |
فحص الاستقامة | ضمان تجميع حزمة الأنبوب على نحو سلس |
فحص الطول | تلبية متطلبات القطع والرسم |
فحص نهاية الأنبوب | تأكد من خلو الأطراف من النتوءات والقطع النظيفة والمشطوفة |
فحص نظافة السطح الداخلي | تحقق من مخاطر الزيت والجسيمات والرقائق والبقايا والتلوث |
فحص السطح | تحقق من الخدوش والخدوش والأكسدة والحفر والبقع وعلامات التعامل |
فحص نفخ الهواء / التنظيف | تأكد من أن تجويف الأنبوب مفتوح ونظيف |
فحص الجسيمات / البقايا | لتلبية متطلبات التنظيف الدقيقة حيثما ينطبق ذلك |
اختبار مؤشر مديري المشتريات (PMI). | التحقق من درجة المادة |
اختبار التركيب الكيميائي | تأكيد امتثال المواد |
اختبار ميكانيكي | التحقق من قوة الشد، وقوة الخضوع، والاستطالة |
اختبار الصلابة | تأكيد حالة المواد عند الاقتضاء |
اختبار الضغط الهيدروستاتيكي | التحقق من مقاومة الضغط |
اختبار ضغط الهواء | تحقق من خطر التسرب |
اختبار تسرب الهواء تحت الماء | كشف التسرب المرئي |
اختبار تسرب الهيليوم | لتطبيقات الفضاء الجوي، والمبردة، والفراغ، والموثوقية العالية |
اختبار إيدي الحالي | كشف العيوب السطحية والقريبة من السطح حيثما أمكن ذلك |
اختبار الموجات فوق الصوتية | اكتشاف العيوب الداخلية حيث يسمح حجم الأنبوب بذلك |
فحص التغليف | تأكد من الأطراف المغطاة والتعبئة المختومة والحماية من التلوث |
 |  |  |
 |  |  |
 |  |  |
نقوم بتوريد أنابيب شعرية نظيفة وخالية من النتوءات وفقًا لرسومات العملاء أو العينات أو المواصفات الفنية. تشمل أشكال التوريد المتاحة الطول المستقيم، والقطع حسب الطول، والدقة السلسة، والملحومة والمعاد رسمها، والفولاذ المقاوم للصدأ، وسبائك النيكل، والتيتانيوم، والأنابيب الدقيقة النظيفة والمغطاة، والخالية من النتوءات، والنهاية المشطوفة، وأنابيب لتجميع صفائح الأنابيب، وأنابيب لقلوب المبادلات الحرارية الفضائية.

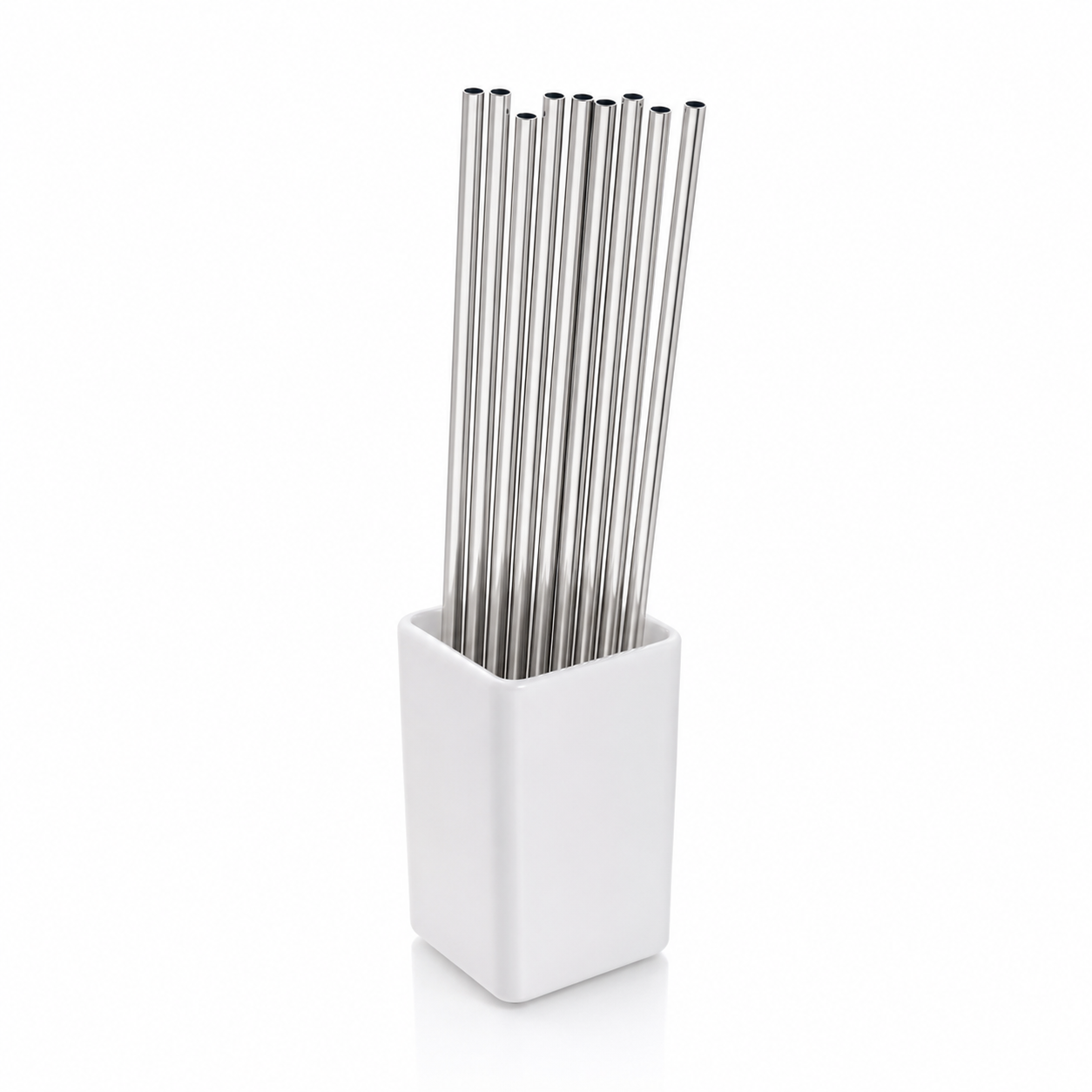

تتوفر الأنابيب الشعرية المستقيمة بأطوال تصل إلى 12 مترًا. يتم أيضًا توفير خيارات القطع حسب الطول وفقًا لمتطلبات محددة.
يوصى باستخدام الأنابيب الشعرية المصنوعة من الفولاذ المقاوم للصدأ 316L وسبائك النيكل في التطبيقات المبردة نظرًا لصلابتها في درجات الحرارة المنخفضة وأدائها المانع للتسرب.

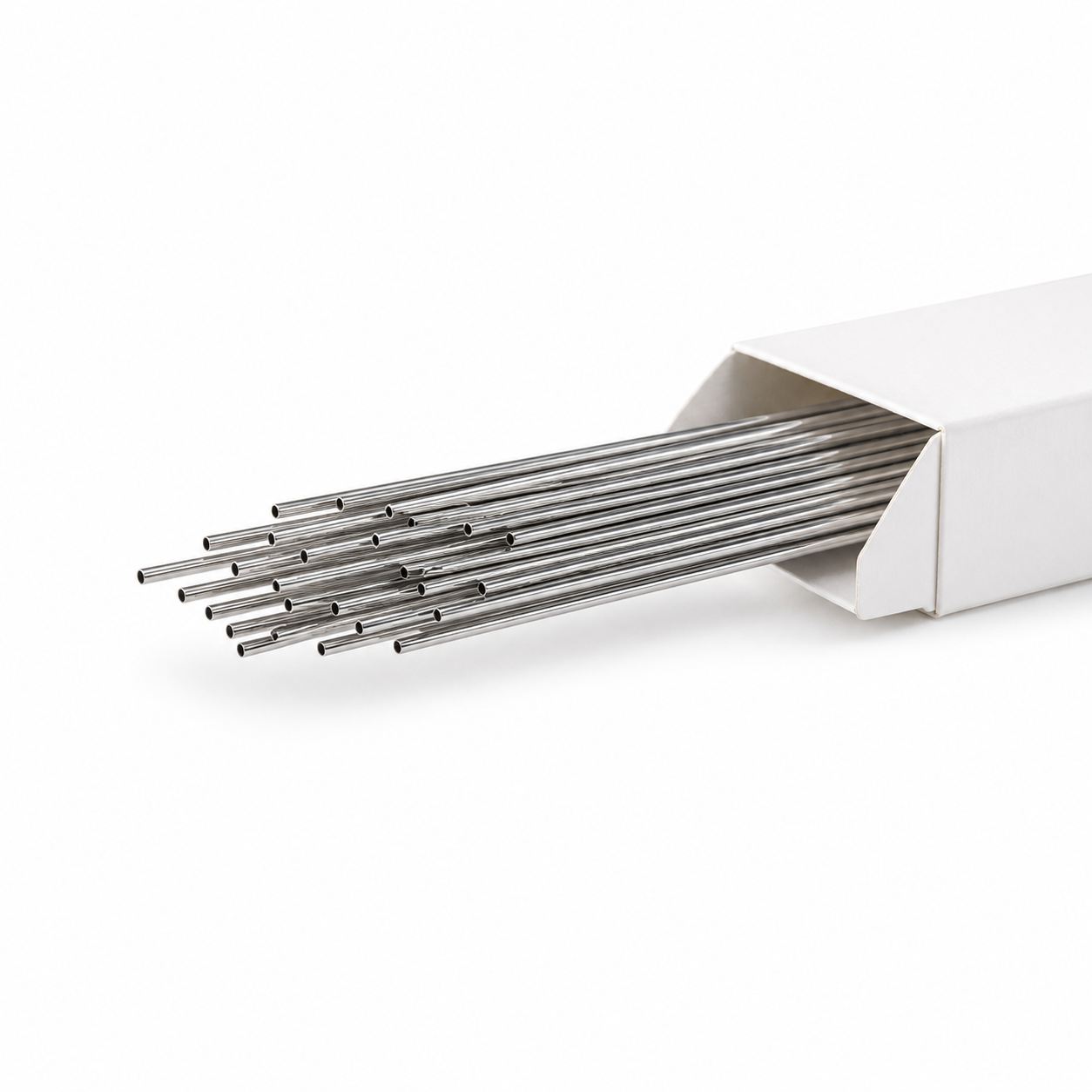

نحن نقدم نهايات مقطوعة خالية من النتوءات، ونهايات مشطوفة، ونهايات مغطاة لحماية الأنابيب أثناء النقل والتخزين.
