تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2025-11-06 المنشأ:محرر الموقع

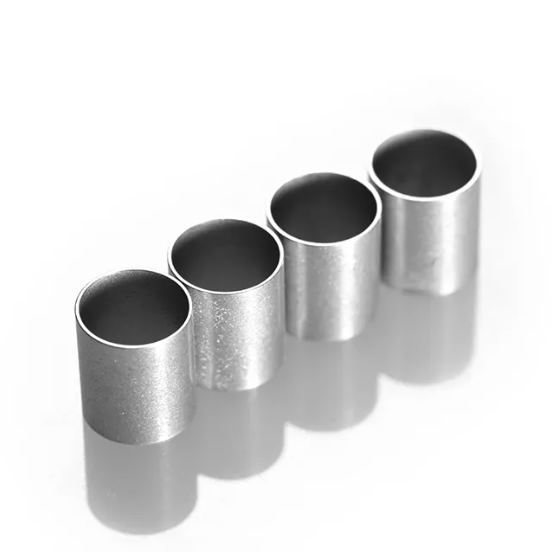

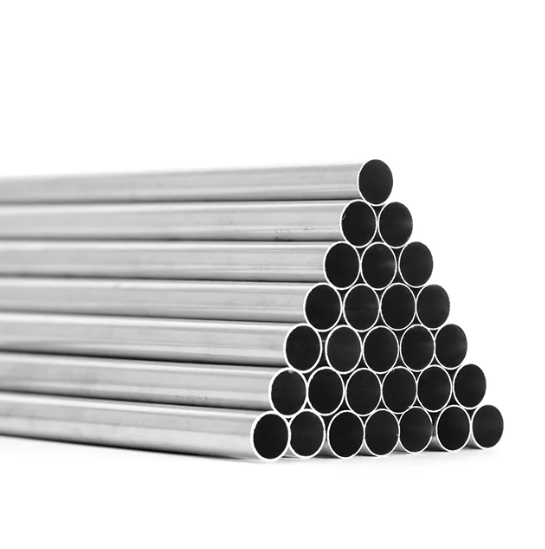

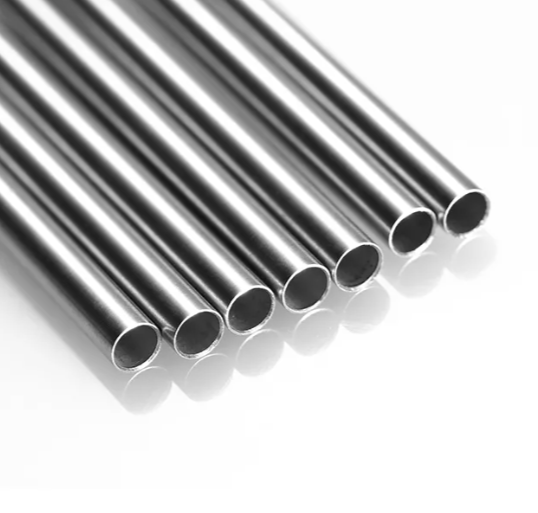

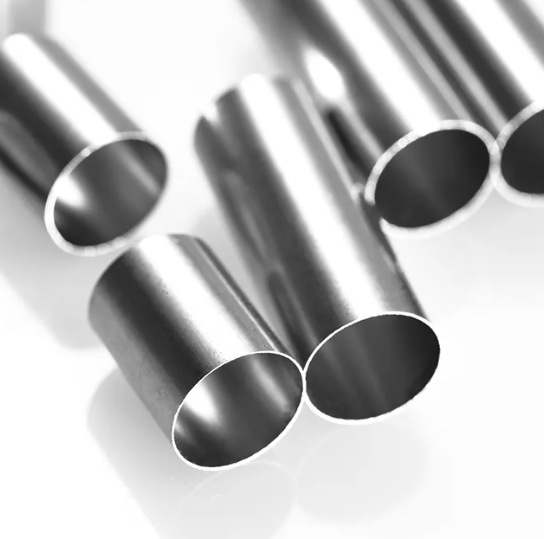

تعتبر الأنابيب غير الملحومة ضرورية في صناعات مثل النفط والغاز وتوليد الطاقة والمواد الكيميائية المعروفة بقوتها ومتانتها. هذه الأنابيب مصنوعة من قضبان فولاذية صلبة، مما يوفر أداءً عاليًا، خاصة في بيئات الضغط العالي. ومع ذلك، فإن الأنابيب غير الملحومة لا تخلو من المشاكل. بدءًا من عيوب التصنيع وحتى التآكل أثناء الاستخدام، يمكن أن تؤثر هذه المشكلات على الأداء والسلامة.
في هذه المقالة، سوف نستكشف المشاكل الأكثر شيوعًا المتعلقة بالأنابيب غير الملحومة ونقدم حلولًا عملية لتعزيز طول عمرها وموثوقيتها.
تعتبر العيوب السطحية مثل الخدوش والحفر شائعة أثناء عملية تصنيع الأنابيب غير الملحومة. تنشأ هذه العيوب عادةً من مشكلات التعامل أو الأدوات غير الصحيحة أثناء عملية الرسم البارد. عندما تخضع الأنابيب للسحب البارد، يمكن أن يؤدي الاحتكاك بين الأداة والأنبوب إلى حدوث خدوش. وبالمثل، يحدث التنقر عندما يتعرض سطح الأنبوب لعوامل مسببة للتآكل أو معالجة سطحية غير مناسبة.
تؤثر هذه العيوب على مقاومة التآكل وعمر الكلال للأنابيب. تكون الأسطح المحفورة معرضة بشكل خاص لمزيد من التآكل، مما يؤدي إلى فشل مبكر، خاصة في البيئات ذات الضغط العالي والتآكل. حتى الخدوش البسيطة، مع مرور الوقت، يمكن أن تتطور إلى شقوق أو حفر أكبر، مما يزيد من تعريض سلامة الأنبوب للخطر. بالنسبة للصناعات التي تتعامل مع السوائل أو الغازات الخطرة، تشكل هذه العيوب السطحية خطرًا كبيرًا على السلامة.
| العيب | السبب | التأثير | الحل |
|---|---|---|---|
| الخدوش | التعامل غير السليم، وتآكل الأدوات | يقلل من مقاومة التآكل، وعمر التعب | استخدام القوالب المصقولة والمغزل، وتطبيق التشحيم |
| تأليب | التعرض للعوامل المسببة للتآكل أو سوء المعالجة السطحية | يؤدي إلى مزيد من التآكل، والفشل المبكر | تلميع ما بعد الرسم، معالجة سطحية مناسبة |
| الشقوق | عيوب المتداول، فشل المعدات، التلوث | الأنابيب الضعيفة، خطيرة بشكل خاص في سيناريوهات الضغط العالي | إجراء عمليات تفتيش منتظمة وإصلاح أو التخلص من الأنابيب المتشققة |
يمكن أن تحدث تشققات على سطح الأنابيب غير الملحومة بسبب عيوب التدحرج، أو فشل المعدات، أو التلوث أثناء التصنيع. حتى أصغر الشقوق يمكن أن تضعف الأنابيب بشكل كبير، مما يجعلها غير مناسبة للتطبيقات الهامة. تعتبر هذه الشقوق خطيرة بشكل خاص في سيناريوهات الضغط العالي، لأنها يمكن أن تؤدي إلى فشل كارثي في الأنابيب، مما يؤدي إلى حدوث تسربات أو تمزقات أو فشل النظام.
يعد وجود الشقوق علامة حمراء في عملية التصنيع، مما يشير إلى الحاجة إلى الاهتمام الفوري. إذا تركت هذه الشقوق دون علاج، فقد تنتشر تحت الضغط أو الظروف المسببة للتآكل، مما يشكل مخاطر كبيرة، خاصة في صناعات مثل النفط والغاز حيث يمكن أن يؤدي فشل الأنابيب إلى تسرب المواد السامة أو القابلة للاشتعال.
لتقليل عيوب السطح، يجب على الشركات المصنعة:
استخدم القوالب والشياق المصقولة أثناء عملية الرسم لتقليل الاحتكاك وتقليل تلف السطح. لا يساعد التلميع في الحصول على أسطح أكثر نعومة فحسب، بل يقلل أيضًا من حدوث الشقوق الصغيرة.
قم بتنفيذ التشحيم المناسب لتقليل تآكل الأدوات والأنابيب، مما يضمن احتفاظ الأنابيب بسطحها الأملس طوال عملية الرسم.
فحص المواد الخام (البليت) بحثاً عن العيوب قبل البدء في عملية التصنيع للتأكد من جودة المادة المستخدمة.
تطبيق تقنيات التلميع بعد الرسم (سواء الميكانيكية أو الكهروكيميائية) لتحسين جودة السطح. يكون التلميع فعالاً بشكل خاص عندما تكون هناك حاجة إلى جودة عالية لتشطيب السطح، كما هو الحال في التطبيقات التي تنطوي على ضغط عالٍ أو ظروف تآكل.
يمكن لعمليات التفتيش السطحية المنتظمة واعتماد تقنيات ما بعد المعالجة المتقدمة إطالة عمر الأنابيب غير الملحومة بشكل كبير، خاصة عندما تتعرض لبيئات قاسية.
أحد التحديات الرئيسية التي تواجه الأنابيب غير الملحومة هو عدم دقة الأبعاد. إذا كان قطر الأنبوب أو سمك جداره أو طوله لا يلبي المواصفات المطلوبة، فقد يؤدي ذلك إلى مشاكل في التركيب أو تركيبات سيئة أو في الحالات القصوى إلى الفشل أثناء التشغيل. على سبيل المثال، قد يكون من الصعب التعامل مع الأنابيب السميكة جدًا أو تركيبها، في حين أن الأنابيب ذات الجدران الرقيقة قد لا تتحمل الضغط المطلوب.
يمكن أن تؤثر الأخطاء في الأبعاد على كيفية دمج الأنابيب غير الملحومة في النظام العام. يمكن أن تؤدي الأبعاد غير الصحيحة إلى مشكلات مثل التركيب غير المناسب أو الفشل في تلبية متطلبات الضغط، مما يعرض سلامة وكفاءة العملية بأكملها للخطر.
| المشكلة | السبب | التأثير | الحل |
|---|---|---|---|
| أبعاد خارج المواصفات | تآكل القالب، وتقلبات درجات الحرارة، والتوتر غير المناسب | مشاكل في تركيب الأنابيب وفشل الضغط | استبدل القوالب البالية بانتظام، واستخدم الآلات التي يتم التحكم فيها باستخدام الحاسب الآلي |
| اختلاف السماكة | تشوه غير متساو أثناء الرسم، اختلال | انخفاض القوة، والفشل المحتمل تحت الضغط | استخدام الرسم متعدد التمريرات، وتحسين تصميم الشياق |
| البيضاوية | تصميم مغزل غير صحيح أو اختلال | يضعف الأنبوب، ويكون عرضة للانهيار أو التمزق | تنفيذ استقامة دوارة، وضمان محاذاة الشياق |
هناك عدة عوامل يمكن أن تؤدي إلى أخطاء الأبعاد:
تآكل القالب: مع مرور الوقت، تتآكل القوالب المستخدمة لتشكيل الأنابيب، مما يؤثر على الدقة. سيؤدي القالب المهترئ إلى اختلافات في الأبعاد النهائية للأنبوب، مما يجعلها غير مناسبة للتطبيقات الدقيقة.
تقلبات درجة الحرارة: يمكن أن يؤدي التحكم غير المتسق في درجة الحرارة أثناء عملية الرسم إلى عدم تناسق الشكل. يعد التنظيم المناسب لدرجة الحرارة أمرًا بالغ الأهمية للحفاظ على دقة الأبعاد، حيث أن التغيرات في درجات الحرارة يمكن أن تؤدي إلى تمدد أو تمدد غير متساوٍ.
سرعة سحب أو شد غير صحيحة: إذا لم يتم تحسين السرعة أو الشد، فقد تنحرف أبعاد الأنبوب عن المواصفات المطلوبة. يمكن أن يؤدي التوتر أو سرعة السحب غير المناسبة إلى أن تكون الأنابيب رفيعة جدًا في بعض المناطق أو سميكة جدًا في مناطق أخرى.
لضمان دقة الأبعاد، يجب على الشركات المصنعة:
قم بفحص واستبدال القوالب البالية بانتظام للحفاظ على الأبعاد الدقيقة. إن استخدام قوالب متينة وعالية الجودة يمكن أن يقلل من التآكل ويساعد في الحفاظ على دقة الأبعاد.
استخدم آلات الرسم التي يتم التحكم فيها باستخدام الحاسب الآلي والتي توفر اتساقًا عاليًا. تساعد آلات CNC في الحفاظ على القياسات الدقيقة، مما يقلل من احتمال حدوث أخطاء أثناء العمليات اليدوية.
استخدم تقنيات القياس في الوقت الفعلي مثل ميكرومتر الليزر أو اختبار الموجات فوق الصوتية لاكتشاف التناقضات في وقت مبكر من العملية. يتيح ذلك للمصنعين اكتشاف أخطاء الأبعاد وتصحيحها قبل إرسال الأنابيب لمزيد من المعالجة.
إن الحفاظ على رقابة صارمة على معلمات الإنتاج واستخدام تقنيات القياس المتقدمة يمكن أن يمنع الأخطاء المكلفة أثناء تصنيع الأنابيب، مما يضمن أنابيب غير ملحومة عالية الجودة تلبي المعايير الأكثر صرامة.
إن عملية العمل البارد، على الرغم من كونها ضرورية لتشكيل الأنابيب غير الملحومة، إلا أنها يمكن أن تسبب ضغوطًا داخلية. قد لا تكون هذه الضغوط المتبقية مرئية ولكنها قد تتسبب في هشاشة الأنبوب. عندما تتعرض الأنابيب للتحميل، يمكن أن تؤدي هذه الضغوط إلى حدوث تشققات، مما يضر بالسلامة الهيكلية للأنبوب. يمكن أن تنتج هذه الضغوط الداخلية من التشوه الذي يحدث أثناء عملية السحب على البارد، وغالبًا ما تكون غير مرئية أثناء عمليات الفحص الروتينية.
يمكن أن يؤدي الضغط الداخلي إلى تقليل قدرة الأنبوب على تحمل الضغط الداخلي والخارجي بشكل كبير، مما يؤدي إلى حدوث أعطال أو تشققات مبكرة. يعتبر مثل هذا التشقق الناجم عن الإجهاد مصدر قلق خطير في تطبيقات الضغط العالي، لأنه يمكن أن يعرض سلامة النظام بأكمله للخطر.
في البيئات القاسية، يمكن أن تؤدي الضغوط الداخلية إلى حدوث تصدع التآكل الإجهادي (SCC). يحدث SCC عندما تتعرض المادة لبيئة متآكلة أثناء تعرضها للضغط، مما يتسبب في انتشار الشقوق وإضعاف الأنبوب. يعد التشقق الناتج عن التآكل الإجهادي خطيرًا بشكل خاص في الأنابيب المستخدمة لنقل المواد الخطرة أو تحت ظروف الضغط العالي، حيث يمكن أن يؤدي إلى حدوث تسربات أو أعطال كارثية.
لمنع الضغوط الداخلية والتشققات، يمكن للمصنعين:
إجراء التلدين لتخفيف الضغط بعد السحب على البارد لاستعادة الليونة. تساعد عملية المعالجة الحرارية هذه على تقليل الضغوط الداخلية وزيادة مرونة الأنبوب.
استخدم أجواء النيتروجين أثناء المعالجة الحرارية لمنع الأكسدة وتقليل الإجهاد. يمنع النيتروجين تكوين الأكاسيد التي يمكن أن تساهم في تكسير التآكل الإجهادي.
تجنب الإفراط في الرسم، حيث أن التخفيض المفرط في تمريرة واحدة يمكن أن يؤدي إلى توزيع غير متساوٍ للضغط، مما قد يزيد من احتمالية تشكل الشقوق.
اختبار الإجهاد المتبقي من خلال طرق مثل حيود الأشعة السينية أو حفر الثقب لتقييم مستويات الإجهاد داخل الأنبوب والتأكد من أنها ضمن الحدود المقبولة.
يمكن أن يؤثر تغير سمك الجدار والبيضاوية (عندما يصبح المقطع العرضي للأنبوب بيضاوي الشكل وليس دائريًا) بشكل كبير على أداء الأنبوب غير الملحوم. تنشأ هذه المشكلات عادةً من التشوه غير المتناسق أثناء عملية الرسم، ويمكن أن تؤدي إلى فشل في أنظمة الضغط العالي. يمكن أيضًا أن يتسبب سمك الجدار غير المتساوي في تركيزات الضغط التي تؤدي إلى انهيار الأنابيب أو تمزقها.
يصبح تأثير اختلافات سمك الجدار أكثر أهمية في التطبيقات التي تتضمن سوائل أو غازات عالية الضغط، حيث يمكن أن تفشل الأنابيب ذات سمك الجدار غير المتناسق تحت الضغط.
قد تنتج اختلافات سمك الجدار عن:
تشوه غير متساوي أثناء عملية الرسم، حيث تتمدد بعض مناطق الأنبوب أكثر من غيرها. يحدث هذا غالبًا عندما لا يتم تحسين تصميم الشياق.
سوء تصميم الشياق أو اختلال المحاذاة أثناء عملية الإنتاج. إذا كانت محاذاة الشياق غير صحيحة، فلن يمتد الأنبوب بشكل موحد، مما يؤدي إلى اختلافات في السمك.
لمنع عدم تناسق سمك الجدار:
تحسين تصميم الشياق، باستخدام الشياق العائمة بدلاً من الشياق الثابتة للحصول على تشوه أكثر اتساقًا. تسمح الشياق العائمة بالتحكم بشكل أفضل في تشوه الأنبوب.
استخدم أساليب الرسم متعدد التمريرات لتحقيق تحكم أفضل في الأبعاد وتقليل اختلافات سمك الجدار.
تحقق بانتظام من عدم محاذاة الشياق أثناء الإعداد لضمان تمديد الأنبوب بشكل متساوٍ. يمكن أن يؤدي عدم المحاذاة إلى سماكة وبيضاوية غير متساوية.
تنفيذ التسوية الدوارة بعد الرسم لتصحيح أي تشوهات في الشكل. تساعد هذه العملية على استعادة استدارة الأنبوب وتساويه.
الأنابيب غير الملحومة، وخاصة تلك المصنوعة من الفولاذ المقاوم للصدأ، مقاومة للتآكل بشكل عام. ومع ذلك، فإنها لا تزال تعاني من التآكل في البيئات شديدة العدوانية، مثل وجود الأحماض أو الظروف الغنية بالكلوريد. وهذا يمثل مشكلة خاصة في صناعات مثل الصناعات البحرية والكيميائية وتوليد الطاقة، حيث تتعرض الأنابيب لظروف قاسية.
في هذه البيئات، تتعرض مقاومة المواد للتآكل للخطر، مما يؤدي إلى التنقر أو تآكل الشقوق أو حتى التدهور الكامل لمواد الأنابيب.
| نوع التآكل | السبب | التأثير | الحل |
|---|---|---|---|
| تأليب | التعرض لظروف غنية بالكلوريد أو حمضية | يشكل ثقوبًا صغيرة في سطح الأنبوب، مما يضعف سلامته | التخميل، الطلاءات الواقية (على سبيل المثال، PTFE) |
| تآكل الشقوق | السائل الراكد في الأماكن الضيقة (الجوانات والمفاصل) | يؤدي التدهور السريع في الأماكن الضيقة إلى حدوث تسربات | استخدام مواد مقاومة للتآكل، وتجنب اقتران كلفاني |
| تكسير التآكل الإجهاد | الإجهاد المتبقي في البيئات المسببة للتآكل | تنتشر الشقوق تحت الضغط، مما يؤدي إلى فشل كارثي | الصلب تخفيف الإجهاد، جو النيتروجين أثناء المعالجة الحرارية |
يحدث التنقر عندما يشكل التآكل الموضعي ثقوبًا صغيرة (حفرًا) على سطح الأنبوب. من ناحية أخرى، يحدث تآكل الشقوق في الأماكن الضيقة مثل الحشيات أو المفاصل حيث يمكن أن يسبب السائل الراكد تدهورًا سريعًا. كلا النوعين من التآكل يضر بالسلامة الهيكلية للأنبوب ويقلل من عمره الافتراضي.
يمكن أن تكون أشكال التآكل هذه ضارة للغاية في الأنظمة الحيوية، حيث يصعب اكتشافها مبكرًا ويمكن أن تؤدي إلى أعطال مفاجئة وغير متوقعة.
لتعزيز مقاومة التآكل:
اختر المادة المناسبة، مثل الفولاذ المقاوم للصدأ 316L، للبيئات شديدة التآكل مثل التطبيقات البحرية.
تخميل أنابيب الفولاذ المقاوم للصدأ لتحسين طبقة الأكسيد التي تحمي المادة. وهذا يساعد على منع تكون الصدأ ويقلل من قابلية التآكل.
قم بتطبيق طبقات واقية مثل PTFE أو الإيبوكسي في الظروف القاسية لمنع التآكل بسبب العوامل البيئية.
تجنب الاقتران الجلفاني مع معادن مختلفة، لأنه يمكن أن يؤدي إلى تسريع عملية التآكل. يساعد استخدام المعادن المتوافقة في نفس النظام على منع هذه المشكلة.
نصيحة: حدد مواد مقاومة للتآكل وقم بتطبيق طبقات حماية لإطالة عمر الأنابيب غير الملحومة المعرضة للبيئات المسببة للتآكل.
تلعب جودة المواد الخام دورًا مهمًا في المنتج النهائي. إذا كانت كتلة الصلب تحتوي على تركيبة كيميائية غير متساوية أو محتوى شوائب عالي، فإن الأنابيب غير الملحومة الناتجة قد تظهر خواص ميكانيكية سيئة، مثل انخفاض القوة أو الهشاشة. يمكن أن تؤدي عيوب المواد أيضًا إلى التشقق أو الفشل تحت الضغط.
يمكن أن تؤدي مشكلات جودة المادة إلى مخاطر تشغيلية شديدة، خاصة في التطبيقات التي تتطلب أن تتحمل الأنابيب الظروف القاسية.
يمكن أن تؤدي المعالجة الحرارية غير المناسبة أثناء عملية التصنيع إلى تركيز الإجهاد، مما يؤدي إلى حدوث تشققات أو هشاشة في الأنابيب. على سبيل المثال، يمكن أن تؤثر معدلات التبريد المفرطة أو التقسية غير الكافية على قدرة الأنبوب على تحمل الضغط أو البيئات القاسية.
لتقليل العيوب المادية:
ضمان مراقبة الجودة بشكل متسق أثناء تحديد مصادر المواد الخام، والتحقق من التركيب الكيميائي الموحد.
تنفيذ إجراءات المعالجة الحرارية المناسبة، بما في ذلك معدلات التبريد البطيئة والتلطيف المناسب، للحفاظ على المتانة والليونة.
فحص المواد بانتظام باستخدام طرق الاختبار غير المدمرة، مثل الفحص بالموجات فوق الصوتية أو الأشعة السينية، للكشف عن أي عيوب داخلية.
تعتبر الأنابيب غير الملحومة ضرورية لتطبيقات الضغط العالي والتآكل، مما يوفر قوة ومتانة استثنائية. ومع ذلك، يمكن أن تؤثر المشكلات الشائعة مثل عيوب السطح وعدم دقة الأبعاد والضغط الداخلي والتآكل وعدم تناسق المواد على أدائها. من خلال تطبيق تقنيات تصنيع دقيقة واستخدام مواد عالية الجودة، يمكن للمصنعين إطالة عمر الأنابيب غير الملحومة بشكل كبير.
تعتبر الأنابيب غير الملحومة استثمارًا مهمًا للصناعات التي تعتمد على نقل السوائل أو الغاز بشكل آمن وفعال. ومع الرعاية المناسبة، يستمرون في تقديم أداء عالي القيمة في مختلف القطاعات. في Huashang Steel ، نقدم أنابيب غير ملحومة مصممة لتحقيق الموثوقية والأداء، ونقدم منتجات تساعد على ضمان طول عمر أنظمتك وكفاءتها.
ج: تشمل المشاكل الشائعة في الأنابيب غير الملحومة عيوب السطح مثل الخدوش والحفر وعدم دقة الأبعاد والضغط الداخلي والتآكل وعدم تناسق المواد. يمكن أن تؤثر هذه المشكلات على أداء الأنبوب، خاصة في تطبيقات الضغط العالي.
ج: إن عدم دقة الأبعاد في الأنابيب غير الملحومة تنشأ من عوامل مثل تآكل القالب، وتقلبات درجات الحرارة، وسرعة السحب غير المناسبة. يمكن أن تؤدي هذه المشكلات إلى سمك الجدار أو القطر أو الطول غير الصحيح، مما يؤثر على وظيفة الأنبوب.
ج: يؤدي التآكل في الأنابيب غير الملحومة، خاصة في البيئات العدوانية، إلى التنقر، وتآكل الشقوق، والتشقق الناتج عن التآكل الإجهادي. يمكن أن يؤدي ذلك إلى إضعاف الأنبوب ويؤدي إلى فشل مبكر، مما يتطلب اختيار المواد المناسبة والطلاءات الواقية.
ج: يمكن تقليل الإجهاد الداخلي في الأنابيب غير الملحومة من خلال التلدين لتخفيف الضغط، والمعالجة الحرارية المناسبة، واستخدام أجواء النيتروجين أثناء التبريد. تعمل هذه الطرق على تحسين ليونة الأنبوب ومنع التشقق تحت الضغط.
ج: الميزة الرئيسية للأنابيب غير الملحومة هي قوتها ومتانتها الفائقة، مما يجعلها مثالية للبيئات ذات الضغط العالي والتآكل. أنها توفر سلامة وموثوقية معززة في التطبيقات الهامة، مثل نقل السوائل أو الغاز.
