كيفية حساب نصف قطر الكوع الفولاذ المقاوم للصدأ؟

لدي وجهات نظري الفريدة حول صيغة حساب طول الكوع المصنوع من الفولاذ المقاوم للصدأ. آمل أن تتمكن من تعلم المزيد من التجربة التالية.

1. صيغة حساب مركز الكوع هي أن 1.5 مرة ارتفاع مركز الكوع = القطر * 1.524، وهو في الواقع القطر * مضاعف. تقريب الرقم بعد العلامة العشرية للنتيجة إلى عدد صحيح. على سبيل المثال، قطر 219 هو 200، ارتفاع المركز هو 200*1.524=304.8، ويأخذ 305. قطر 114 هو 100، ارتفاع المركز هو 100*1.524=152.4، خذ 152.

الخوارزمية المطبقة على DN100 وما فوق نصف قطر انحناء الكوع مريحة وسريعة الحساب.

2. ارتفاع الختم = ارتفاع المركز + نصف قطر الكوع، مثل 1.5 مرة قطر 219 ارتفاع ختم الكوع = 305+219/2=305+109.5=414.5

3. طول القوس الخارجي =(ارتفاع المركز + نصف القطر)*3.14*2/360* درجة، أي (ارتفاع الختم)*3.14*2/360* درجة، ويمكن حسابه منه أن طول القوس الخارجي 90 درجة الكوع = ارتفاع الختم *3.14/2.

4. طول القوس الداخلي = (ارتفاع المركز - نصف القطر)*3.14*2/360* درجة.

5. صيغة حساب طول الكوع هي أن طول الكوع = ارتفاع مركز الكوع * 3.14/2 * القطر الخارجي للكوع / قطر الأنبوب + (سمك جدار الأنبوب * 3) + بدل التصنيع، مثل استخدام قطع الأنابيب 180 * 8، نظام الدفع 273 كوع، مع الصيغة أعلاه يمكن حساب طول القطع = 381 * 1.57 * 273/180 + 24 = 931.22 مم + التصنيع بدل.

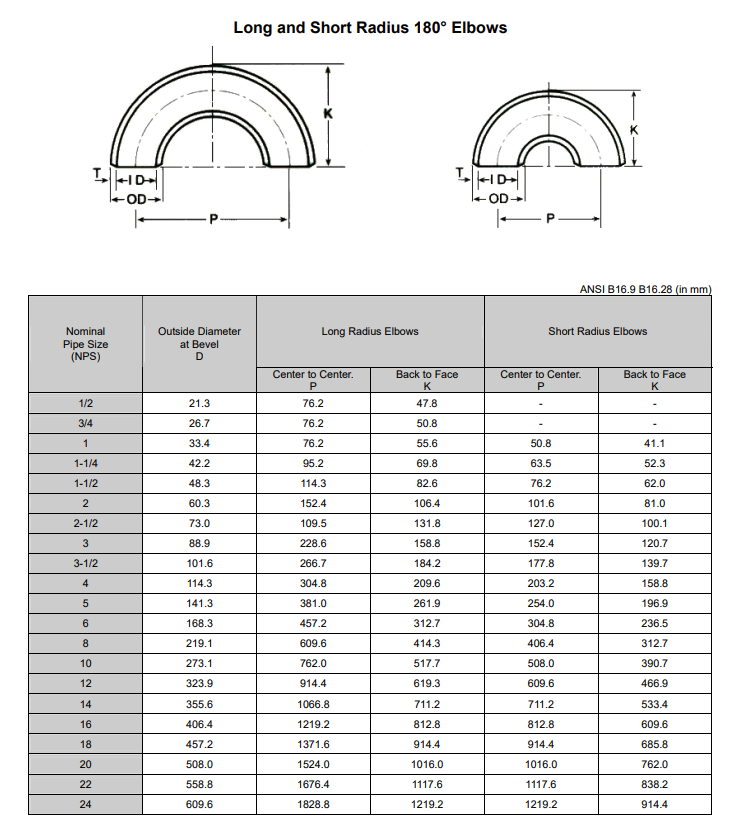

أبعاد المرفقين بنصف القطر الطويل والقصير 180 درجة
كوع الأنابيب الفولاذية بنصف القطر الطويل والقصير 180 درجة لمعلوماتك:

كشركة مصنعة محترفة لتجهيزات بوتويلد ، ترحب شركة Huanshang Steel بالعملاء الدوليين الذين يأتون للزيارة والطلب.

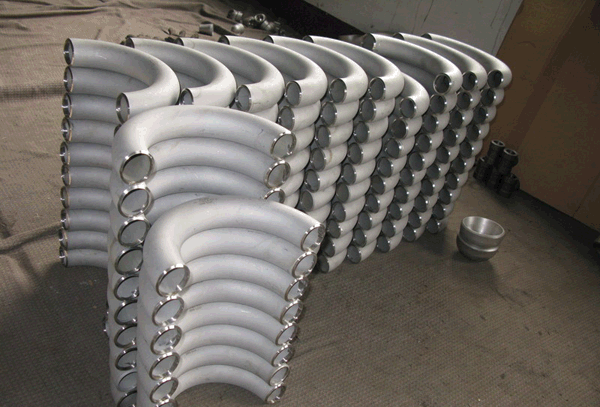

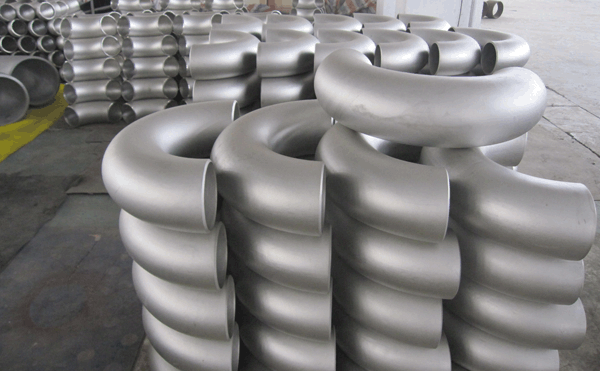

عينات من الكوع 180 درجة
بعض الأمثلة على صور الكوع 180 درجة لدينا:

تطبيقات
نقل السوائل بمرفق فولاذي بزاوية 180 درجة: تعتبر الأكواع الفولاذية بزاوية 180 درجة جزءًا لا يتجزأ من خطوط الأنابيب لنقل السوائل مثل الماء والنفط والغاز. إنها تسمح بتغيير كامل في الاتجاه دون التأثير على التدفق أو الضغط.

البناء: يتم استخدام هذه الأكواع في أنظمة السباكة للمباني لإعادة توجيه المياه ومواد النفايات بكفاءة.

أنظمة التدفئة والتهوية وتكييف الهواء: في أنظمة التدفئة والتهوية وتكييف الهواء، تعمل الأكواع الفولاذية بزاوية 180 درجة على تغيير اتجاه مجاري الهواء من أجل توزيع الهواء بكفاءة.

التصنيع الصناعي: يتم استخدامه في آلات نقل المواد، وخاصة في الأنظمة التي تتطلب تغيير اتجاه التدفق.

الصناعة الكيميائية: تستخدم هذه الأكواع في خطوط الأنابيب التي تنقل المواد المسببة للتآكل، حيث يوفر الفولاذ مقاومة للتآكل.

محطات توليد الطاقة: تستخدم لنقل البخار والسوائل ذات درجات الحرارة المرتفعة وتتحمل الضغوط ودرجات الحرارة العالية.

صناعة الأغذية والمشروبات: تستخدم هذه الأكواع لنقل زيوت الطعام والمشروبات والحفاظ على النظافة ومنع التلوث.

التطبيقات البحرية: في السفن البحرية، تعتبر هذه الأكواع حاسمة في إعادة توجيه تدفق المياه والسوائل الأخرى.
