رأس ماء مخصص، وبتلة ماء، وفوهات للمبادلات الحرارية الصناعية

مقدمة

تعتمد المبادلات الحرارية الصناعية الحديثة على مكونات مصممة بدقة لضمان التوزيع الفعال للسوائل، والسلامة الهيكلية الموثوقة، والأداء التشغيلي على المدى الطويل. في حين أن المبادل الحراري نفسه هو جوهر النظام، فإن أدائه يعتمد بشكل كبير على جودة وتوافق المكونات المائية المدمجة في التجميع.

ومن بين هذه المكونات المهمة فوهة الماء ذات رأس , الماء , وبتلة الماء ، وفوهة صيانة الماء . على الرغم من أن كل منها يخدم غرضًا مختلفًا، إلا أنها مصممة لتعمل معًا كنظام ملفق كامل. يتم تصنيع كل مكون وفقًا لرسومات العملاء المعتمدة، مما يضمن دقة الأبعاد ومطابقة الواجهة المناسبة والتجميع الموثوق به أثناء التصنيع. يتضمن المشروع المورد جميع المكونات الأربعة المصنعة من الفولاذ المقاوم للصدأ ASTM A312 TP316L بناءً على الرسومات المعتمدة من قبل العميل.

على عكس تركيبات خطوط الأنابيب القياسية، فإن مكونات الجانب المائي هذه مخصصة للغاية. يتم تحديد هندستها وفتحاتها وتحضيرات اللحام وملفات الواجهة من خلال التصميم الشامل للمبادل الحراري بدلاً من الأبعاد القياسية الصناعية. يسمح نهج التصنيع القائم على الرسم للمهندسين بتحسين مسارات التدفق، وتبسيط التصنيع، وتحسين الموثوقية الإجمالية للمعدات المكتملة.

أكملت شركة Huashang Steel مؤخرًا مجموعة أخرى من المكونات المخصصة بجانب الماء لعملاء المبادلات الحرارية على المدى الطويل. اشتمل التسليم على رأس ماء، وبتلة ماء، وفوهة ماء، وفوهة صيانة الماء ، وجميعها مصنوعة من الفولاذ المقاوم للصدأ ASTM A312 TP316L وفقًا لرسومات العملاء المعتمدة.

يشرح هذا الدليل وظائف كل مكون رئيسي، وكيفية عملهم معًا داخل مجموعة المبادل الحراري، وسبب أهمية التصنيع المتكامل للمشروعات الصناعية المخصصة.

نظرة عامة سريعة

ما هي مكونات المبادل الحراري من جانب الماء؟

تشكل المكونات المائية نظام التوصيل والتوزيع داخل المبادل الحراري. وبدلاً من العمل بشكل مستقل، تعمل هذه الأجزاء المصنعة معًا لنقل المياه عبر المبادل، وتوصيل الأنابيب الخارجية، وتوفير نقاط الوصول المطلوبة للصيانة والخدمة.

يؤدي كل مكون مهمة محددة داخل التجميع الشامل:

• يقوم رأس الماء بتوزيع أو تجميع تدفق المياه.

• تُنشئ Water Petal انتقالًا على شكل شكل حول هندسة الرأس.

• تقوم فوهة الماء بتوصيل المبادل الحراري بالأنابيب الخارجية.

• توفر فوهة صيانة المياه اتصال خدمة إضافيًا يحدده تصميم المعدات.

نظرًا لأن كل مبادل حراري له متطلبات تصميم فريدة، يتم تصنيع هذه المكونات وفقًا للرسومات الهندسية المعتمدة بدلاً من الكتالوجات القياسية. يتم التحكم في الأبعاد وسمك الجدار والمشطوف ومواقع الفتح وتفاصيل الاتصال من خلال مواصفات المشروع.

ما هو رأس الماء؟

رأس الماء هو مكون التجميع أو التوزيع الأساسي على الجانب المائي للمبادل الحراري. اعتمادًا على تكوين النظام، فإنه يستقبل المياه الواردة، ويوجه التدفق إلى الممرات الداخلية للمبادل، ويجمع السائل العائد قبل التفريغ.

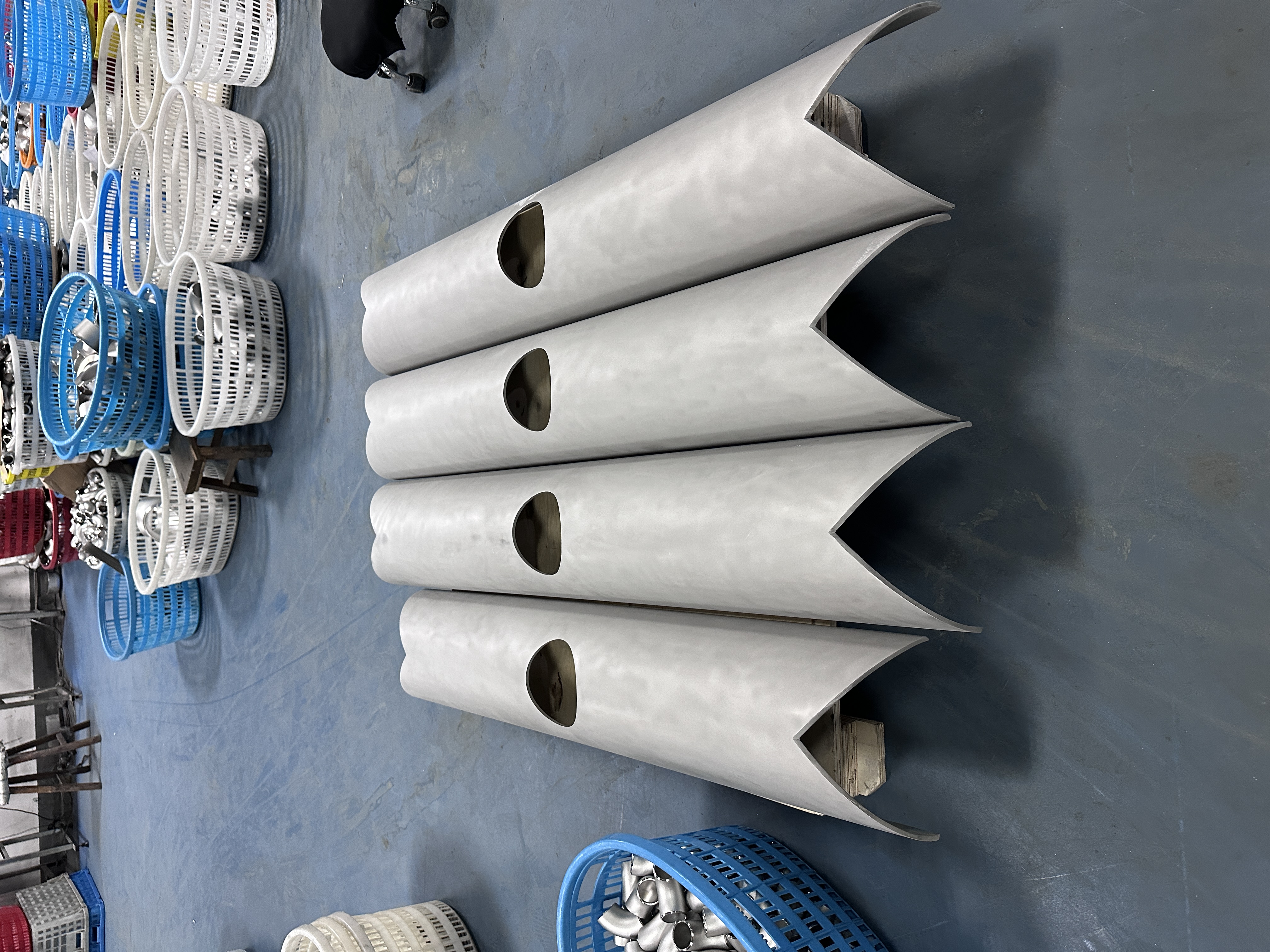

على عكس أقسام الأنابيب القياسية، يشتمل رأس الماء المخصص على ميزات تصنيع مصممة خصيصًا للتجميع المحيط. قد تشمل هذه:

• فتحات الفروع موضوعة بدقة

• ملامح نهاية الشكل

• مقاطع قطع طولية لتكامل التجميع

• واجهات احيط للبتلات والفوهات

• الاستعدادات اللحام التي تسيطر عليها الرسم

هذه الميزات ليست تزيينية، بل هي عناصر تصميم وظيفية تضمن تكامل الرأس بشكل صحيح مع المكونات المجاورة. يتم التحكم بشكل صارم في موضعها واتجاهها وأبعادها من خلال رسم التجميع المعتمد لتحقيق المحاذاة المناسبة واللحام الموثوق به أثناء التصنيع.

الخصائص الرئيسية لرأس الماء

ما هي بتلة الماء؟

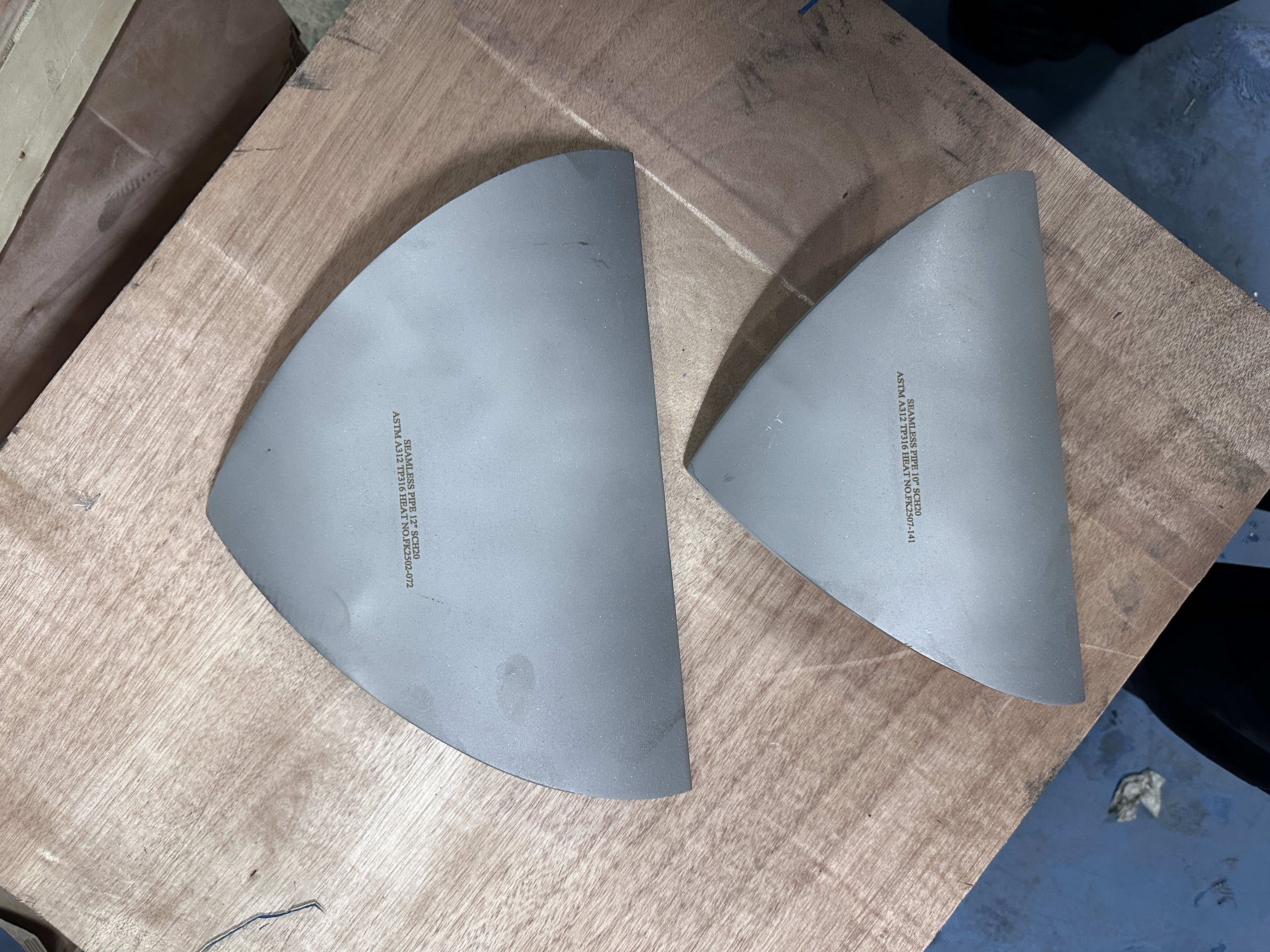

بتلة الماء عبارة عن مكون منحني قائم على الرسم مصمم ليتناسب مع هندسة رأس المبادل الحراري أو القسم المجاور. اعتمادًا على التجميع، قد يعمل كانتقال على شكل، أو إغلاق محلي، أو واجهة توصيل.

على الرغم من أن مصطلح 'Water Petal' شائع الاستخدام في مشاريع المبادلات الحرارية، إلا أنه يعتبر عمومًا اسم مكون خاص بالمشروع بدلاً من تسمية تركيب ASME القياسية . وينبغي دائمًا تأكيد هندستها ووظيفتها باستخدام رسومات التجميع المعتمدة.

يتطلب تصنيع بتلة الماء مراقبة دقيقة لعدة عوامل:

• دقة الانحناء

• الملف الشخصي الحافة

• تناسب التزاوج

• فتح التكوين

• اتجاه المكون

حتى الانحرافات الصغيرة في هذه المناطق يمكن أن تؤدي إلى فجوات لحام غير متساوية، أو أوقات تجميع أطول، أو تشويه أثناء التصنيع. لهذا السبب، يجب على الشركات المصنعة فحص Water Petal كجزء من نظام المكونات الكامل وليس كجزء معزول. عند تضمين فتحة مُجهزة للفوهة، يجب مراجعة بتلة الماء ورأس الماء وفوهة الماء معًا أثناء الموافقة على الرسم وتخطيط الإنتاج.

ما هي فوهة الماء؟

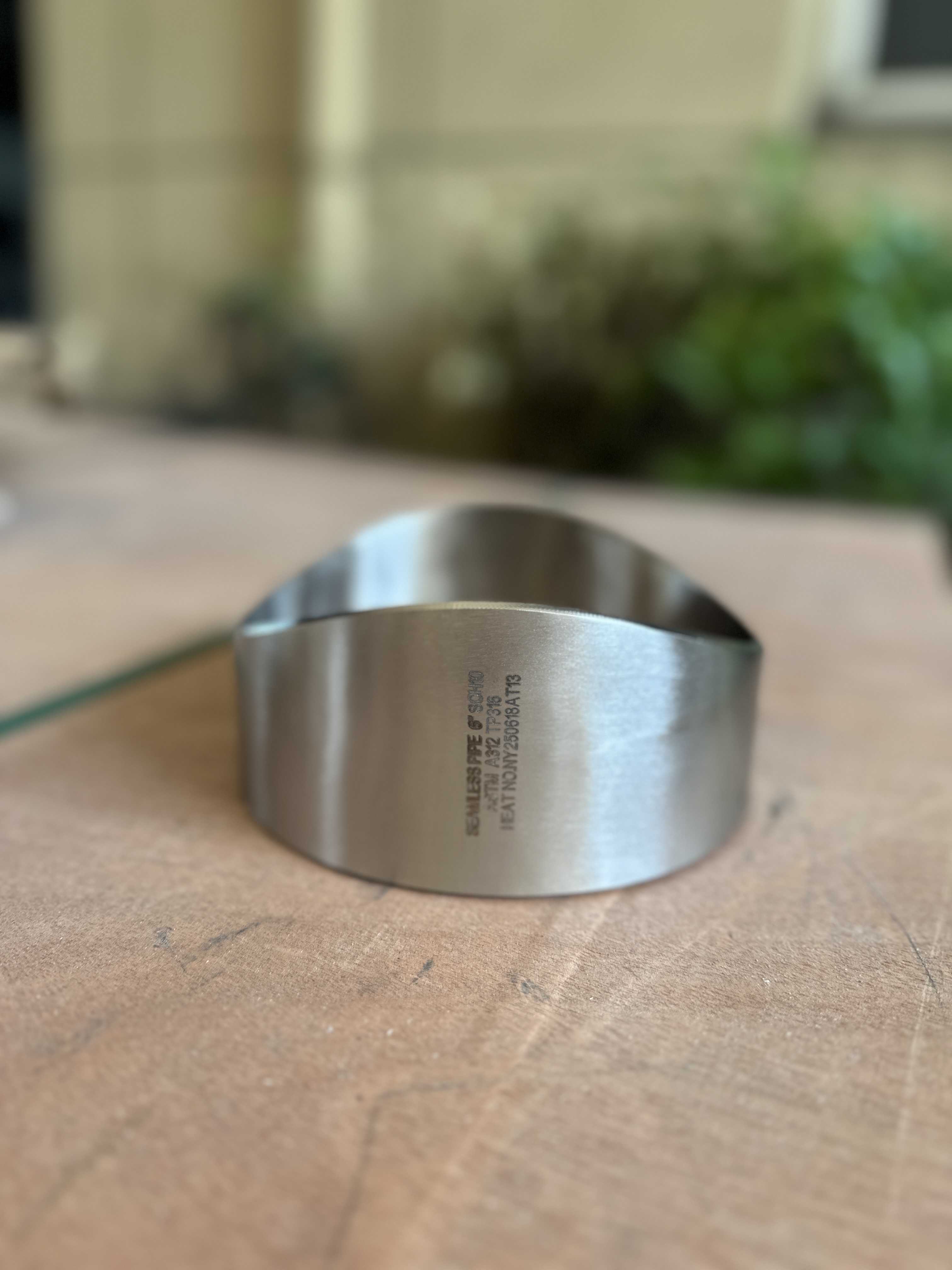

تشكل فوهة الماء الوصلة الأساسية بين غرفة مياه المبادل الحراري أو مجموعة الرأس ونظام الأنابيب الخارجي. يتم اختيار أبعادها واتجاهها وتكوينها النهائي وفقًا لمواصفات مصمم المعدات.

لضمان التثبيت الدقيق، تتحكم الشركات المصنعة عادةً في:

• درجة المادة

• القطر الخارجي

• سمك الجدار

• طول القطع

• نهاية التربيع

• إعداد شطبة

• الملف الشخصي للتقاطع

• حالة السطح

• إمكانية تتبع المواد

عند تركيب الفوهة على بتلة ماء منحنية أو رأس مائي، يجب أن يتطابق شكل التقاطع الخاص بها مع سطح التزاوج بدقة. يساعد الإعداد الدقيق في الحفاظ على فجوات اللحام المناسبة ويضمن أن التوجه النهائي يلبي متطلبات التجميع.

ما هي فوهة صيانة المياه؟

فوهة صيانة المياه عبارة عن وصلة مساعدة أصغر مدمجة في نظام جانب الماء لمبادل حراري. وتعتمد وظيفتها المحددة على تصميم المعدات وقد تشمل الفحص، أو التنظيف، أو التصريف، أو التنفيس، أو التنظيف، أو غيرها من العمليات المتعلقة بالصيانة.

ونظرًا لاختلاف هذه الواجبات من مشروع لآخر، يتم تصنيع كل فوهة لصيانة المياه وفقًا للرسومات الهندسية المعتمدة. يتم تحديد اختيار المواد، وسمك الجدار، وحالة التجويف، والتحضير النهائي، وتفاصيل الواجهة من خلال وثائق التصميم لضمان التوافق مع التجميع الشامل. تساهم الآلات النظيفة وإعداد اللحام المتحكم فيه في التوافق المتسق أثناء التثبيت.

مقارنة المكونات

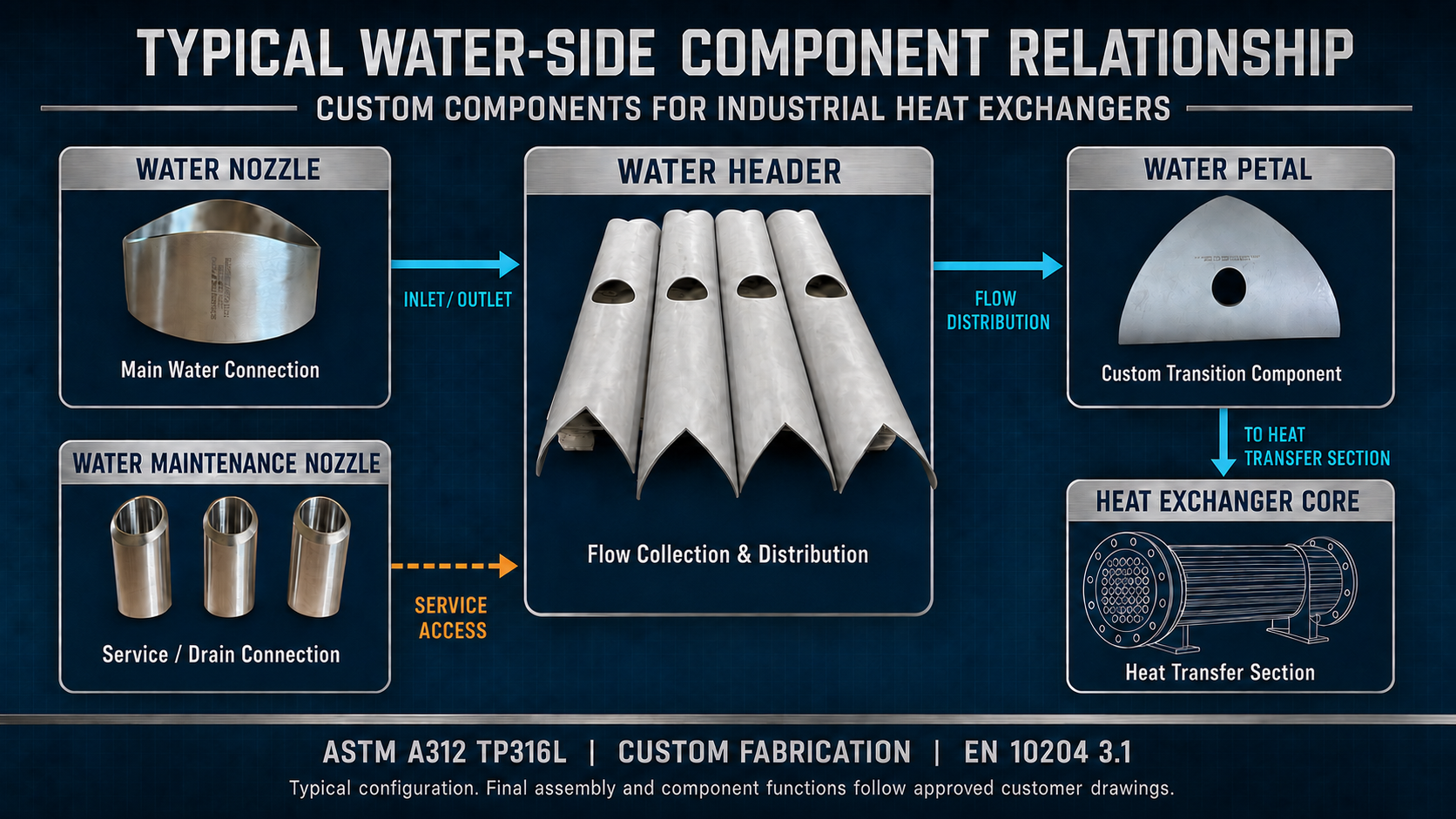

كيف تعمل هذه المكونات معًا

على الرغم من أن كل مكون يؤدي وظيفة مختلفة، إلا أنه تم تصميمه للعمل كنظام تصنيع متكامل وليس كأجزاء فردية.

خط أنابيب المياه الخارجي │ ▼ فوهة الماء │ ▼ بتلة الماء │ ▼ رأس الماء │ ▼ غرفة ماء المبادل الحراري │ ▼ فوهة صيانة المياه

في مجموعة المبادلات الحرارية النموذجية، تقوم فوهة الماء بتوصيل الأنابيب الخارجية بالمعدات، وتشكل بتلة الماء الواجهة المحددة حول الفوهة أو الرأس، ويقوم رأس الماء بتوزيع أو تجميع المياه من خلال ممرات التدفق المصممة، وتوفر فوهة صيانة المياه الاتصال الإضافي المطلوب للخدمة أو الصيانة. دائمًا ما يتبع التكوين الدقيق والتوجيه والواجهة لكل مكون رسومات العميل المعتمدة، مما يضمن أن التجميع الكامل يعمل كنظام منسق.

عملية التصنيع

تتطلب مكونات المبادل الحراري المخصص بجانب الماء أكثر بكثير من مجرد تصنيع الأنابيب القياسية. يتم إنتاج كل رأس ماء، وبتلة ماء، وفوهة ماء، وفوهة صيانة الماء وفقًا للرسومات الهندسية المعتمدة، مما يجعل مراجعة الرسم والتحكم في التصنيع أمرًا ضروريًا طوال عملية الإنتاج.

على عكس التركيبات القياسية التي تتبع الأبعاد الثابتة، يجب أن تتطابق المكونات المخصصة مع الشكل الهندسي لمجموعة المبادل الحراري الكاملة. قبل بدء الإنتاج، يجب على الشركات المصنعة إجراء مراجعة فنية شاملة للتحقق من مواصفات المواد، وهندسة المكونات، واتجاه الاتصال، وطرق التصنيع، ومتطلبات الفحص. تساعد هذه المراجعة المبكرة على منع انحرافات التصنيع وتضمن دمج جميع المكونات بشكل صحيح أثناء التجميع النهائي.

اعتمادًا على هندسة المكونات، قد يجمع الإنتاج بين قطع الأنابيب، والتصنيع باستخدام الحاسب الآلي، وتشكيل التشكيلات الجانبية، والتحضير المائل، وتشطيب السطح، وفحص الأبعاد. عندما يتم تصميم العديد من المكونات لتعمل معًا، يمكن أيضًا إجراء التجهيز التجريبي أو التحقق من الواجهة لتأكيد التوافق قبل التسليم.

سير عمل التصنيع النموذجي

الاعتبارات الهندسية

بالنسبة لمشاريع المبادلات الحرارية المخصصة، يعتمد التصنيع الناجح على أكثر من مجرد إنتاج الأجزاء الفردية ضمن حدود التسامح. نظرًا لأن رأس الماء، وبتلة الماء، وفوهة الماء، وفوهة صيانة الماء يتم تجميعها في نظام ملحوم واحد، فيجب على الشركات المصنعة تقييم كيفية تفاعل كل مكون مع المكونات الأخرى.

أثناء المراجعة الفنية، ينبغي إيلاء اهتمام خاص لما يلي:

• مواصفات المواد والمعايير المعمول بها

• هندسة المكونات والتسامح الأبعاد

• متطلبات البناء غير الملحومة أو الملحومة

• فتح المواقع واتجاه الاتصال

• تكوين شطبة اللحام

• المعالجة السطحية والنظافة

• متطلبات التفتيش والاختبار

• شهادة المواد والوثائق

إن تنسيق هذه العوامل قبل الإنتاج يقلل من احتمالية حدوث مشكلات في التجميع ويحسن كفاءة التصنيع.

فحص الجودة وتتبع المواد

نظرًا لأن المكونات المائية تصبح جزءًا من المعدات التي تتحمل الضغط، فإن فحص الجودة يعد مرحلة أساسية في التصنيع. يجب أن تتحقق إجراءات الفحص ليس فقط من أبعاد المكونات الفردية ولكن أيضًا من توافقها مع التجميع العام.

تشمل أنشطة مراقبة الجودة النموذجية مراجعة شهادات المواد، والتحقق من الأبعاد النهائية، وفحص التشكيلات الجانبية والفتحات، والتحقق من تحضيرات اللحام، والتأكد من علامات التعريف. حيثما تقتضي مواصفات المشروع، يمكن أيضًا إجراء فحوصات إضافية مثل تحديد المواد الإيجابية (PMI)، أو اختبار اختراق السائل (PT)، أو الاختبار الهيدروستاتيكي، أو الاختبار الهوائي، أو اختبار التسرب.

يمكّن التحديد الدائم للمواد الشركات المصنعة من الحفاظ على إمكانية التتبع الكاملة بدءًا من المواد الخام الأصلية وحتى رأس الماء النهائي أو بتلة الماء أو الفوهة، مما يوفر الثقة في كل من ضمان الجودة ووثائق المشروع.

قائمة فحص فحص الجودة

لماذا يتم الحصول على حزمة المكونات المائية الكاملة من مورد واحد؟

على الرغم من إمكانية تصنيع رؤوس المياه، وبتلات المياه، وفوهات المياه، وفوهات صيانة المياه بشكل فردي، إلا أن توفيرها كمجموعة كاملة يوفر مزايا كبيرة لمشاريع المبادلات الحرارية المعقدة.

عندما تكون شركة تصنيع واحدة مسؤولة عن حزمة المكونات بأكملها، يمكن مراجعة واجهات التزاوج بشكل جماعي وليس بشكل مستقل. يعمل هذا النهج المنسق على تحسين اتساق الأبعاد، ويقلل من مخاطر عدم تطابق الواجهة، ويساعد على ضمان توافق جميع المكونات معًا بشكل صحيح أثناء التجميع.

بالإضافة إلى ذلك، فإن استخدام مورد واحد يبسط إدارة المشروع من خلال مواءمة شراء المواد وجداول الإنتاج وإجراءات التفتيش والوثائق. بالنسبة للمشاريع المتكررة، يمكن أيضًا ترحيل خبرة التصنيع السابقة وسجلات الفحص، مما يحسن كفاءة الإنتاج واتساق الجودة.

فوائد التصنيع المتكامل

اطلب مراجعة فنية

لإعداد مقترح تصنيع دقيق، يطلب الموردون عادةً معلومات المشروع التالية:

• رسومات المكونات والتجميع

• درجة المواد والمعايير المعمول بها

• شروط التصميم ذات الصلة بنطاق التوريد

• الكمية وجدول التسليم

• متطلبات التفتيش والاختبار

• شهادة المواد، أو تجربة الاقتراب من الموت، أو متطلبات التفتيش الخاصة بطرف ثالث

• تعليمات المعالجة السطحية ووضع العلامات والتعبئة والتغليف

يساعد توفير المعلومات الهندسية الكاملة في مرحلة عرض الأسعار على ضمان إجراء مراجعة فنية فعالة ودعم التخطيط الدقيق للتصنيع.

خاتمة

تعتبر رؤوس المياه، وبتلات المياه، وفوهات المياه، وفوهات صيانة المياه مكونات مصنعة أساسية تتيح توزيعًا موثوقًا للمياه، ووصلات الأنابيب الآمنة، والوصول الفعال للصيانة داخل المبادلات الحرارية الصناعية. على الرغم من أن كل مكون يخدم غرضًا فريدًا، إلا أنه تم تصميمه ليعمل كنظام متكامل، مع تحديد كل ملف تعريف وفتح وإعداد لحام من خلال رسومات العملاء المعتمدة.

يضمن التصنيع القائم على الرسم أن كل مكون يلبي متطلبات الأبعاد والوظيفية للتجميع الكامل. بالإضافة إلى فحص الجودة الشامل وإمكانية تتبع المواد والمراجعة الهندسية المنسقة، يساعد هذا النهج على تحسين كفاءة التجميع وتقليل مخاطر التصنيع ودعم أداء المعدات على المدى الطويل.

بالنسبة للمصنعين ومقاولي EPC وصانعي المبادلات الحرارية، فإن الحصول على حزمة مكونات الجانب المائي الكاملة من مورد واحد ذي خبرة يوفر مزايا كبيرة في التنسيق الهندسي واتساق الإنتاج وضمان الجودة طوال دورة حياة المشروع.

التعليمات

ماذا يفعل رأس الماء في المبادل الحراري؟

يقوم رأس الماء بجمع أو توزيع الماء بين نظام الأنابيب الخارجي وممرات التدفق الداخلية للمبادل الحراري. يعتمد ترتيبها على تصميم المعدات المحددة.

هل Water Petal هو تركيب أنابيب قياسي من ASME؟

لا. إن بتلة الماء هي بشكل عام مكون مُصنع خاص بالمشروع. يتم تحديد هندستها ووظيفتها من خلال رسومات التجميع المعتمدة بدلاً من مواصفات التركيب القياسية.

هل يتم دائمًا توفير رؤوس المياه وبتلات المياه معًا؟

ليس بالضرورة. ومع ذلك، فإن توفيرها كجزء من نفس حزمة التصنيع يعمل على تحسين التحكم في ملفات تعريف التزاوج ومواقع الفتح ودقة الواجهة.

ما هي المواد شائعة الاستخدام؟

يعتمد اختيار المواد على ظروف التشغيل مثل كيمياء السوائل والضغط ودرجة الحرارة ومتطلبات التآكل. يستخدم الفولاذ المقاوم للصدأ ASTM A312 TP316L على نطاق واسع، في حين يمكن تحديد الفولاذ المقاوم للصدأ المزدوج والدرجات الأوستنيتي الأخرى وسبائك النيكل لتطبيقات أكثر تطلبًا.

ما هي المعلومات المطلوبة لاقتباس؟

يطلب الموردون عادةً رسومات معتمدة ومواصفات المواد والكميات وتفاصيل الإعداد النهائي ومتطلبات الفحص ومتطلبات التوثيق وجداول التسليم لإعداد عرض أسعار دقيق.
