مكونات المبادل الحراري لثاني أكسيد الكربون المخصصة: دليل كامل للرؤوس والبتلات والفوهات والمحملات المخفض نصف الصدفة

مقدمة

مع استمرار الصناعات في السعي لتحقيق كفاءة حرارية أعلى، وانبعاثات أقل، وتصميمات أكثر إحكاما للمعدات، أصبحت المبادلات الحرارية لثاني أكسيد الكربون ذات أهمية متزايدة في تطبيقات مثل أنظمة طاقة ثاني أكسيد الكربون فوق الحرج، والتبريد الصناعي، واحتجاز الكربون، وتبريد العمليات المتقدمة. على عكس المبادلات الحرارية التقليدية، غالبًا ما تعمل هذه الأنظمة تحت ظروف الضغط ودرجة الحرارة الصعبة، مما يتطلب مكونات تحمل الضغط ذات تصميم هندسي عالٍ بدلاً من تجهيزات خطوط الأنابيب القياسية.

من بين الأجزاء الأكثر أهمية هي رؤوس ثاني أكسيد الكربون، وبتلات ثاني أكسيد الكربون، وأنابيب التهوية، وفوهات الصيانة، ومحملات المخفض نصف الصدفة . تشكل هذه المكونات نقاط الاتصال بين الأنابيب الخارجية، وغرف التوزيع، وقلب المبادل الحراري، مما يضمن توزيعًا موثوقًا للسوائل، والسلامة الهيكلية، وقابلية الصيانة طوال فترة خدمة المعدات.

على عكس تجهيزات الكتالوج، يتم تصنيع هذه المكونات عادةً وفقًا للرسومات الهندسية المعتمدة من قبل العميل. تم تصميم كل التفاصيل - بما في ذلك الأبعاد، ومواقع الفتح، والهندسة المائلة، وتفاوتات التصنيع، وإعداد اللحام - لتلبية متطلبات تصميم محدد لمبادل حراري. يتيح أسلوب التصنيع القائم على الرسم توافقًا أفضل للأبعاد، وتجميعًا أسهل، وتحسين مراقبة الجودة للمشاريع الصناعية المعقدة. وصف المشروع المصدر ستة أنواع من مكونات جانب ثاني أكسيد الكربون المنسقة المصنعة من الفولاذ المقاوم للصدأ غير الملحوم ASTM A312 TP316 باستخدام التصنيع القائم على الرسم وإمكانية تتبع المواد بالكامل.

يشرح هذا الدليل وظائف مكونات المبادل الحراري الرئيسي لثاني أكسيد الكربون، وكيفية عملها معًا داخل المجموعة، ولماذا يلعب التصنيع المخصص دورًا أساسيًا في تصنيع المبادلات الحرارية الحديثة.

أكملت شركة Huashang Steel مؤخرًا مجموعة منسقة من مكونات جانب ثاني أكسيد الكربون المصنوعة من الفولاذ المقاوم للصدأ خصيصًا لمشروع مبادل حراري صناعي. شمل التسليم رؤوس ثاني أكسيد الكربون، وبتلات ثاني أكسيد الكربون، وأنابيب التهوية، وفوهات الصيانة، ومحملات مخفض المدخل، ومحملات مخفض المخرج.

نظرة سريعة على المشروع: ستة أنواع من مكونات جانب ثاني أكسيد الكربون المنسقة، ونظام مادة وتتبع واحد، وتصنيع قائم على الرسم لتجميع المبادل الحراري الصناعي.

نظرة عامة سريعة

ما هي مكونات المبادل الحراري لثاني أكسيد الكربون؟

مكونات المبادل الحراري لثاني أكسيد الكربون عبارة عن أجزاء ضغط مصممة خصيصًا تربط الأنابيب الخارجية بممرات التدفق الداخلية للمبادل الحراري. وبدلاً من العمل كمنتجات أنابيب مستقلة، تصبح هذه المكونات أجزاء متكاملة من مجموعة ملحومة أكبر.

وتشمل مسؤولياتهم الأساسية ما يلي:

• توزيع تدفق ثاني أكسيد الكربون الوارد بالتساوي في جميع أنحاء المبادل الحراري

• جمع السوائل المعالجة من قنوات متعددة

• توفير الوصول للتفتيش والصيانة

• دعم وظائف التهوية المساعدة

• إنشاء انتقالات تدفق سلسة بين أقطار الأنابيب المختلفة

• ضمان الملاءمة الدقيقة أثناء التصنيع النهائي

نظرًا لأن كل مبادل حراري مصمم بشكل مختلف، نادرًا ما يتم توحيد هذه المكونات. بدلاً من ذلك، يقوم المصنعون بإنتاج كل جزء وفقاً لرسومات العملاء، مما يضمن التوافق مع وعاء الضغط المحيط، وتسلسل اللحام، وعملية التجميع. يشير المشروع الأصلي إلى أن المواضع والوظائف النهائية يتم تحديدها من خلال المعدات المعتمدة من العميل ورسومات اللحام.

بالمقارنة مع تجهيزات خطوط الأنابيب العادية، تتطلب مكونات ثاني أكسيد الكربون المخصصة تحكمًا أكثر صرامة فيما يلي:

• الهندسة

• تحضير السطح

• فتح المواقع

• إمكانية تتبع المواد

• اللحام المشطوف

• التحمل الأبعاد

هذه الخصائص تجعل التصنيع القائم على الرسم ضروريًا للمبادلات الحرارية الصناعية عالية الأداء.

الأنواع الرئيسية لمكونات المبادلات الحرارية لثاني أكسيد الكربون

1. رأس ثاني أكسيد الكربون

يعمل رأس ثاني أكسيد الكربون كغرفة التوزيع أو التجميع الأولية داخل مجموعة المبادل الحراري. يتم تصنيعها من أنابيب الفولاذ المقاوم للصدأ غير الملحومة ذات الجدران السميكة، وعادةً ما يتم تقسيمها طوليًا لتكوين هيكل نصف غلاف مع فتحات مُشكَّلة بدقة ونهايات مقطوعة بشكل جانبي.

على عكس الأنابيب التقليدية، تم تصميم موصل ثاني أكسيد الكربون للتفاعل مباشرة مع المكونات المخصصة الأخرى مثل البتلات أو الفوهات أو التجميعات الانتقالية. يتم التحكم في هندسة كل فتحة وشكل حافة وسطح لحام وفقًا للرسومات الهندسية المعتمدة.

تشمل ميزات التصنيع النموذجية ما يلي:

• هيكل من الفولاذ المقاوم للصدأ TP316 بدون خياطة

• قطع نصف قذيفة طولية

• إعداد نهائي على شكل حرف V

• فتحات اتصال مصنوعة بدقة

• حواف اللحام التي تسيطر عليها

• إمكانية تتبع المواد بشكل كامل

تضمن خصائص التصنيع هذه التجميع الدقيق مع تقليل تشويه اللحام أثناء التصنيع. يسلط المصدر الضوء على وجه التحديد على قطع نصف الغلاف الطولي، والنهايات على شكل حرف V الخاصة بالرسم، والفتحات الآلية، وحواف الملاءمة التي يتم التحكم فيها، والتعرف الدائم على المواد.

2. بتلة ثاني أكسيد الكربون

بتلة ثاني أكسيد الكربون عبارة عن قطعة مكونة خصيصًا تربط أو تغلق أقسام مجموعة الرأس المخصصة.

اسمها يأتي من الشكل الذي يشبه البتلة والذي تم إنتاجه بعد تقسيم وتشكيل الأنابيب الفولاذية المقاومة للصدأ. على عكس تركيبات ASME القياسية، فإن كل بتلة فريدة من نوعها لمشروع معين.

يوفر المكون عادة:

• انتقال نهاية الرأس

• الاتصال بين مكونات الضغط

• الاستمرارية الهيكلية

• تحسين تجهيز اللحام

يتطلب إنتاج بتلات متكررة مراقبة دقيقة لما يلي:

• انحناء الأنابيب

• دقة الأبعاد

• قطع التشكيلات الجانبية

• جودة السطح

• إعداد الحافة

نظرًا لأن البتلات تصبح جزءًا من مجموعة تحتوي على الضغط، فحتى الانحرافات الصغيرة في الأبعاد يمكن أن تؤثر على المحاذاة النهائية. تؤكد دراسة الحالة على أن البتلات خاصة بالرسم وتتطلب تخطيطًا دقيقًا وانحناءًا يمكن التحكم فيه ومطابقة الأبعاد الوثيقة مع الرؤوس المجاورة.

3. أنبوب تنفيس ثاني أكسيد الكربون

يوفر أنبوب تنفيس ثاني أكسيد الكربون اتصالاً مخصصًا للتهوية أو تدفق العملية المساعدة.

على الرغم من أنها صغيرة نسبيًا مقارنة بالرؤوس، إلا أن أنابيب التهوية تؤدي وظائف تشغيلية مهمة من خلال المساعدة في إزالة الغاز المحبوس أثناء التشغيل أو الصيانة أو تشغيل النظام، اعتمادًا على تصميم المعدات.

تشمل اعتبارات التصنيع الرئيسية ما يلي:

• تجويف مصنوع بدقة

• قطر خارجي دقيق

• زاوية النهاية الصحيحة

• سلامة الجدار

• تحضير اللحام

• دقة التوجيه

يجب أن تتطابق كل وصلة تنفيس مع الهندسة المحيطة لضمان اللحام الموثوق به أثناء التجميع النهائي. يصف المشروع الأصلي هذه التوصيلات على أنها وصلات أنابيب غير ملحومة قصيرة آليًا ذات تجاويف ناعمة ونهايات زاوية للتهوية المحددة بالرسم أو مسارات التدفق المساعدة.

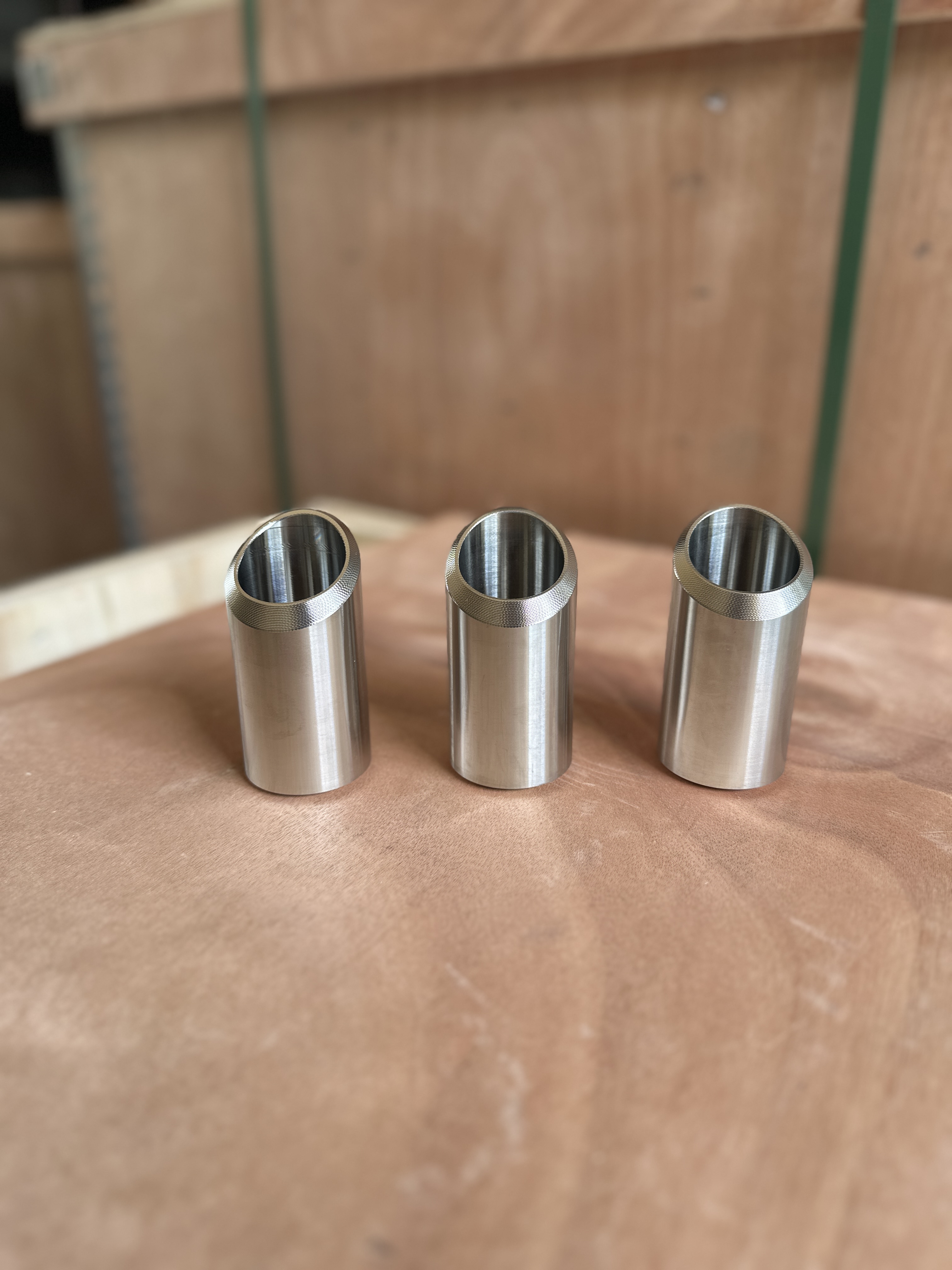

4. فوهة صيانة ثاني أكسيد الكربون

توفر فوهات الصيانة نقاط وصول مصممة هندسيًا داخل مجموعة المبادل الحراري.

اعتمادًا على متطلبات العملاء، قد يدعمون:

• فحص المعدات

• تركيب الصك

• الوصول إلى الصيانة

• استنزاف النظام

• اتصالات الخدمة المساعدة

على الرغم من أن مظهرها الخارجي قد يشبه الفوهات القياسية، إلا أنه يتم تصنيع فوهات الصيانة دائمًا وفقًا لرسومات المشروع.

يجب أن تتطابق كل فوهة مع الشكل الهندسي المحيط بها بدقة للحفاظ على الملاءمة المناسبة أثناء التصنيع.

يشمل التصنيع النموذجي ما يلي:

• الأنابيب غير الملحومة ذات الجدار الثقيل

• الآلات الدقيقة

• تحديد المواد

• ملفات تعريف انتقالية دقيقة

وفقًا لوثائق المشروع، قد يؤدي نفس شكل الفوهة الخارجية وظائف مختلفة اعتمادًا على تصميم المبادل الحراري، لذلك يجب تجنب الافتراضات العامة.

5. مخصص المحملة نصف شل

من بين جميع المكونات المخصصة، تعتبر نقطة الإنطلاق المخفض نصف الغلاف واحدة من أكثر المكونات تميزًا.

على عكس وصلات التخفيض القياسية المستخدمة في بناء خطوط الأنابيب، يتم قطع هذا المكون عمدًا على طول خط الوسط الخاص به لإنشاء تكوين نصف غلاف مفتوح.

بعد اللحام يشكل انتقالاً سلساً بين:

• أنابيب العملية الخارجية

• رؤوس التوزيع

• قذائف مبادل حراري

• غرف التدفق الداخلي

المزايا تشمل:

• تكامل أفضل مع الأسطح المنحنية

• تصميم انتقالي مدمج

• تحسين استمرارية التدفق

• تصنيع مبسط

• تقليل تعقيد اللحام

من المهم أن ندرك أنه لا ينبغي وصف هذه المكونات بأنها تركيبات غير كاملة أو تالفة. وبدلاً من ذلك، فهي عبارة عن مكونات تصنيع مصممة خصيصًا لمجموعات المبادلات الحرارية المخصصة. يشير المشروع بوضوح إلى أن وصلات المخفض المنفصلة عبارة عن مكونات نصف غلاف مقصودة مصممة للحام على رؤوس التزاوج أو أسطح المبادلات بدلاً من وصلات خطوط الأنابيب القياسية.

مقارنة مكونات ثاني أكسيد الكربون

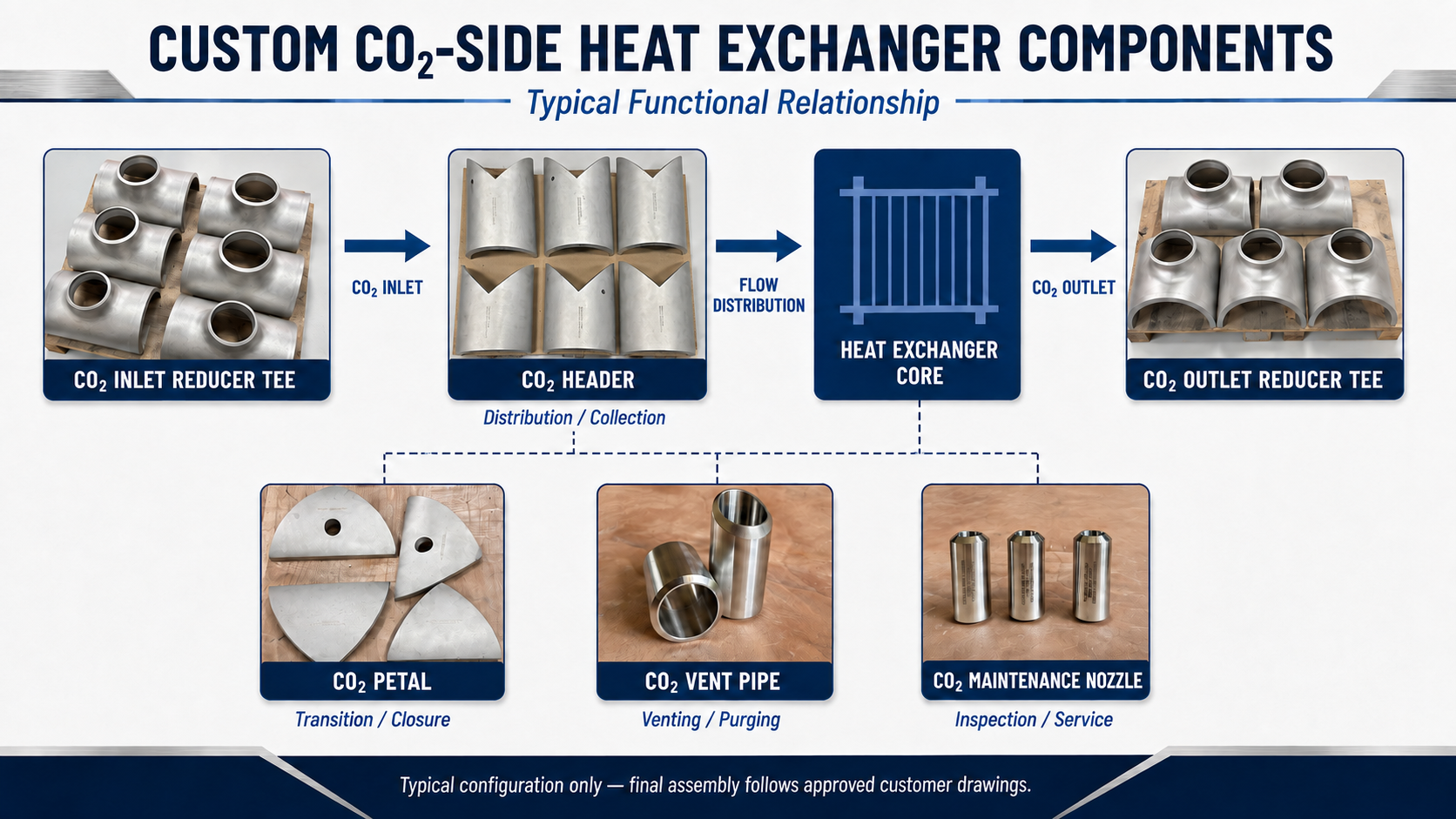

كيف تعمل هذه المكونات معًا

على الرغم من أن كل مكون يؤدي وظيفة مختلفة، إلا أنه تم تصميمه كجزء من نظام تصنيع منسق بدلاً من المنتجات الفردية.

يتبع التجميع النموذجي لجانب ثاني أكسيد الكربون هذا التسلسل:

خط أنابيب ثاني أكسيد الكربون الخارجي │ ▼ نقطة الإنطلاق لمخفض مدخل نصف الغلاف │ ▼ رأس ثاني أكسيد الكربون │ ▼ بتلة ثاني أكسيد الكربون │ ▼ قلب المبادل الحراري │ ▼ رأس مخرج ثاني أكسيد الكربون │ ▼ نقطة الإنطلاق لمخفض مدخل نصف الغلاف │ ▼ الوصلات المساعدة لخط أنابيب العملية الخارجية ├── أنبوب تنفيس ثاني أكسيد الكربون └── فوهة الصيانة

في هذا الترتيب، تقوم نقطة الإنطلاق المخفض للمدخل بإدخال تيار العملية إلى منطقة التوزيع، وتتصل مجموعة الرأس والبتلة مع قلب المبادل الحراري، وتقوم نقطة الإنطلاق المخفض للمخرج بتجميع التدفق العائد. توفر أنابيب التهوية وفوهات الصيانة وصلات مساعدة محددة بالرسم. دائمًا ما يتبع اتجاه التدفق الدقيق وتسلسل اللحام وحدود الضغط رسومات التجميع المعتمدة من العميل.

عملية التصنيع

يتضمن إنتاج مكونات المبادل الحراري لثاني أكسيد الكربون المخصصة ما هو أكثر بكثير من مجرد قطع الأنابيب إلى أطوال محددة. يجب أن يتناسب كل رأس وبتلة وفوهة ونقطة قمزة مخفض بسلاسة مع مجموعة أكبر تحمل الضغط، الأمر الذي يتطلب رقابة صارمة على الهندسة وإمكانية تتبع المواد ودقة التصنيع وإعداد اللحام. وبما أن هذه المكونات يتم تصنيعها وفقًا للرسومات المعتمدة من قبل العميل، فإن اتساق الأبعاد يعد أمرًا ضروريًا لتجنب مشاكل التجهيز أثناء التصنيع النهائي.

يبدأ سير عمل التصنيع النموذجي بالتحقق من المواد للتأكد من أن درجة الفولاذ المقاوم للصدأ المحددة تلبي متطلبات المشروع. يتم بعد ذلك قطع الأنابيب الفولاذية المقاومة للصدأ غير الملحومة أو التركيبات المطروقة إلى التشكيلات المطلوبة باستخدام معدات التصنيع الدقيقة. تخضع المكونات مثل الرؤوس والمحملات المخفض للانقسام الطولي لإنشاء هياكل نصف صدفة، بينما يتم تشكيل البتلات من خلال قطع وتشكيل الملف الشخصي الذي يتم التحكم فيه.

بعد المعالجة الأولية، يتم تشكيل فتحات التوصيلات الفرعية وأنابيب التهوية وفوهات الصيانة بدقة وفقًا للرسومات الهندسية. يتم بعد ذلك الانتهاء من حواف اللحام وإعداد الحواف والأسطح الانتقالية لضمان التجميع الدقيق أثناء تصنيع أوعية الضغط.

أخيرًا، يخضع كل مكون لفحص الأبعاد وتحديد المواد والتحقق من الجودة قبل التعبئة والشحن.

سير عمل التصنيع النموذجي

يعكس تسلسل التصنيع هذا تركيز المشروع على مصادر الأنابيب الملحومة وغير الملحومة، وقطع المقاطع، وتصنيع الفروع، وإعداد نصف الغلاف، والميلا، والرؤوس والفوهات المخصصة، ووثائق التتبع.

لماذا الفولاذ المقاوم للصدأ 316؟

يلعب اختيار المواد دورًا حاسمًا في الأداء طويل المدى لمكونات المبادل الحراري لثاني أكسيد الكربون. وبما أن هذه الأجزاء تعمل غالبًا تحت ضغط عالٍ وظروف خدمة صعبة، فإن المادة المختارة يجب أن توفر مقاومة ممتازة للتآكل، وقوة ميكانيكية، وقابلية لحام.

لهذا السبب، يتم استخدام بالمقارنة مع درجات الفولاذ المقاوم للصدأ القياسية، يحتوي TP316 على الموليبدينوم، مما يحسن مقاومة التآكل والشقوق في بيئات العمليات الصعبة. الفولاذ المقاوم للصدأ ASTM A312 TP316 على نطاق واسع في مشاريع المبادلات الحرارية الصناعية لثاني أكسيد الكربون.

بالإضافة إلى مقاومة التآكل، يوفر TP316 خصائص تصنيع ممتازة، مما يسمح للمصنعين بإجراء تصنيع دقيق وقطع جانبي ولحام مع الحفاظ على ثبات الأبعاد.

على الرغم من أن TP316 هي واحدة من أكثر المواد شيوعًا، إلا أن التصنيع القائم على الرسم يسمح للعملاء أيضًا بتحديد الفولاذ المقاوم للصدأ البديل أو السبائك الخاصة اعتمادًا على ضغط التشغيل ودرجة الحرارة وتركيبة السوائل ومعايير المشروع.

مقارنة المواد

يحدد المشروع الأصلي الفولاذ المقاوم للصدأ غير الملحوم ASTM A312 TP316 ويلاحظ أن الاختيار النهائي للمواد يجب أن يتم تحديده بواسطة مصمم المعدات، مع توفر سبائك خاصة للمشاريع المخصصة.

فحص الجودة والتتبع

لا يكون التصنيع عالي الجودة مفيدًا إلا عندما يكون مدعومًا بنظام فحص شامل. نظرًا لأن مكونات المبادل الحراري لثاني أكسيد الكربون المخصصة مدمجة في المعدات التي تحتوي على الضغط، فإن كل جزء يجب أن يلبي المتطلبات الصارمة للأبعاد والمواد قبل التسليم.

يبدأ التفتيش بالتحقق من شهادات المواد وأرقام الحرارة. اعتمادًا على مواصفات المشروع، يمكن أيضًا إجراء تحديد المواد الإيجابية (PMI) لتأكيد تكوين المواد.

يتحقق فحص الأبعاد من أن كل ميزة يتم تصنيعها - بما في ذلك مواضع الفتح وسمك الجدار وإعداد الحواف والهندسة الإجمالية - تتوافق مع الرسومات الهندسية المعتمدة. يتم أيضًا فحص حالة السطح وجودة التصنيع وحواف اللحام لضمان التجميع المناسب.

حيثما تتطلب مواصفات العميل، يمكن إجراء الاختبار غير المدمر (NDT) قبل الشحن. يتم الحفاظ على إمكانية التتبع الكاملة طوال فترة الإنتاج من خلال وضع علامات دائمة على المواد والوثائق الداعمة مثل شهادات EN 10204 3.1.

قائمة مراجعة التفتيش النموذجية

يصف المشروع نهج التفتيش هذا بالتفصيل، بما في ذلك مراجعة المواد، ومؤشر مديري المشتريات (PMI)، والتحقق من الأبعاد، وفحوصات سمك الجدار، واتجاه الفتح، والفحص المائل، والاختبار غير التدميري عند الاقتضاء، ووضع العلامات النهائية.

التطبيقات النموذجية

تُستخدم مكونات المبادل الحراري لثاني أكسيد الكربون المخصصة على نطاق واسع في الأنظمة الصناعية حيث لا تستطيع تجهيزات خطوط الأنابيب القياسية تلبية المتطلبات الهندسية المعقدة. ونظرًا لأن كل مكون يتم تصنيعه وفقًا لرسومات المشروع، فيمكن دمجه في مجموعة واسعة من المعدات الحرارية وأنظمة الضغط.

تشمل التطبيقات النموذجية ما يلي:

التعليمات

س1. ما هو رأس ثاني أكسيد الكربون؟

موصل ثاني أكسيد الكربون عبارة عن مكون توزيع أو تجميع مُصنع خصيصًا يوجه تدفق ثاني أكسيد الكربون بين الأنابيب الخارجية ونواة المبادل الحراري. على عكس تجهيزات الأنابيب القياسية، يتم إنتاجها وفقًا للرسومات الهندسية ويتم دمجها في مجموعة ملحومة.

س2. لماذا يتم قطع المحملات المخفض إلى هياكل نصف صدفة؟

يتم تقسيم المحملات المخفض نصف الصدفة عمدًا بحيث يمكن لحامها مباشرة على الرؤوس أو الأغلفة أو المقاطع الانتقالية. إنها مكونات تصنيع مخصصة وليست تجهيزات خطوط أنابيب غير مكتملة.

س3. ما هو الغرض من بتلة ثاني أكسيد الكربون؟

بتلة ثاني أكسيد الكربون عبارة عن مقطع مُشكل خاص بالرسم يُستخدم لتوصيل أو نقل أو إغلاق أقسام من مجموعة رأس مخصصة. وتختلف هندستها وفقًا لتصميم كل جهاز.

س 4. هل يمكن تصنيع هذه المكونات وفقا لرسومات العملاء؟

نعم. يمكن للمصنعين المحترفين إنتاج الرؤوس، والبتلات، والفوهات، والمشعبات، والتجهيزات نصف الصدفية بناءً على رسومات العملاء، بما في ذلك المواد المخصصة، والتفاوتات، والملفات الشخصية، ومتطلبات الفحص.
