يمثل فحص الجودة للأنابيب غير الملحومة عملية بالغة الأهمية تضمن سلامة المنتج والامتثال للسلامة والموثوقية التشغيلية عبر التطبيقات الصناعية الصعبة. سواء كنت تشتري أنابيب غير ملحومة من الفولاذ المقاوم للصدأ لمصانع البتروكيماويات، أو أنابيب فولاذية مزدوجة غير ملحومة للمنصات البحرية، أو أنابيب فولاذية غير ملحومة من سبائك النيكل للخدمة في درجات الحرارة العالية، فإن فهم تقنيات الفحص المناسبة يحمي استثمارك ويمنع حالات الفشل الكارثية.
يوفر هذا الدليل الشامل لمتخصصي الصناعة بروتوكولات فحص قابلة للتنفيذ تغطي التحقق من الأبعاد واختبار المواد والفحص غير المدمر وتقييم جودة السطح ومتطلبات التوثيق. باعتبارنا شركة رائدة في تصنيع الأنابيب غير الملحومة ، قمنا بتجميع أفضل الممارسات من ASTM وASME وAPI والمعايير الدولية لمساعدة المهندسين ومديري الجودة ومتخصصي المشتريات على اتخاذ قرارات مستنيرة.
بدءًا من أساسيات الفحص البصري وحتى الاختبار المتقدم بالموجات فوق الصوتية للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق ، تزودك هذه المقالة بالمعرفة اللازمة لتقييم جودة الأنبوب بثقة. سنستكشف كيف تتطلب المواد المختلفة - بما في ذلك الأنابيب غير الملحومة المتخصصة من التيتانيوم - أساليب فحص فريدة، وكيف يمنع التحكم المناسب في الجودة تأخيرات المشروع المكلفة وحوادث السلامة.
ومن خلال تنفيذ تقنيات الفحص هذه، ستضمن الامتثال لمعايير الصناعة، وتقليل معدلات الرفض، وإنشاء شراكات موثوقة مع الشركات المصنعة للأنابيب غير الملحومة المؤهلة التي تعطي الأولوية للجودة في كل مرحلة من مراحل الإنتاج.
يتم تصنيع الأنابيب غير الملحومة من خلال عمليات الثقب الساخن أو السحب البارد التي تقضي على طبقات اللحام الطولية، مما يؤدي إلى إنشاء منتجات ذات قوة فائقة، ومقاومة للضغط، وتوحيد هيكلي. على عكس الأنابيب الملحومة، يوفر البناء السلس خصائص ميكانيكية متسقة في جميع أنحاء جدار الأنبوب، مما يجعلها مثالية للتطبيقات الهامة في النفط والغاز، وتوليد الطاقة، والمعالجة الكيميائية، والصناعات الفضائية.
تعتمد جودة منتجات الأنابيب غير الملحومة على عوامل متعددة بما في ذلك اختيار المواد الخام، والتحكم في عملية التصنيع، وإجراءات المعالجة الحرارية، وعمليات التشطيب. تقدم كل مرحلة إنتاج عيوبًا محتملة يجب أن تحددها بروتوكولات التفتيش وتصنفها وفقًا لمعايير القبول.
تركيب المواد : يضمن التحليل الكيميائي أن عناصر السبائك تلبي حدود المواصفات للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ (الكروم والنيكل والموليبدينوم) والسبائك المتخصصة. حتى الانحرافات الطفيفة يمكن أن تؤثر على مقاومة التآكل أو الخواص الميكانيكية.
دقة الأبعاد : يجب أن يتوافق القطر الخارجي، وسمك الجدار، والطول، والاستقامة، والبيضاوية مع التفاوتات الصارمة. تؤثر الاختلافات على ملاءمة النظام وتقييمات الضغط وخصائص التدفق.
سلامة السطح : تؤثر ظروف السطح الداخلية والخارجية على مقاومة التآكل، وقابلية التنظيف، وعمر التعب. تتطلب الخدوش والحفر والدرزات والشوائب تقييمًا وفقًا لمعايير القبول.
الخواص الميكانيكية : يجب أن تلبي قوة الشد، ومقاومة الخضوع، والاستطالة، والصلابة الحد الأدنى من متطلبات ظروف الخدمة المقصودة. يضمن التحقق من المعالجة الحرارية تطوير البنية المجهرية المناسبة.
سلامة البنية الدقيقة : يؤثر حجم الحبوب، وتوزيع الطور، وغياب الرواسب الضارة على الأداء على المدى الطويل، خاصة بالنسبة للأنابيب الفولاذية غير الملحومة المزدوجة والأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق..
تنفذ عمليات مراقبة الجودة لدينا فحصًا صارمًا في كل مرحلة من مراحل التصنيع لتقديم منتجات تتجاوز معايير الصناعة باستمرار.
يتطلب الفحص الاحترافي للأنابيب غير الملحومة معدات متخصصة تمت معايرتها وفقًا لمعايير يمكن تتبعها. الاستثمار في الأدوات المناسبة يضمن قياسات دقيقة واكتشاف العيوب بشكل موثوق.
الميكرومتر والفرجار : أدوات رقمية بدقة 0.01 مم للتحقق من القطر الخارجي وسمك الجدار. مطلوب لفحص كميات الإنتاج والتحقق من المواد الواردة.
مقاييس سمك بالموجات فوق الصوتية : قياس عدم الاتصال لسمك الجدار عبر طول الأنبوب بأكمله. ضروري لفحص الأنابيب غير الملحومة المصنوعة من سبائك النيكل الفولاذية حيث تبرر تكاليف المواد الفحص الشامل.
أنظمة القياس البصري : قياس القطر باستخدام الليزر يوفر مراقبة مستمرة أثناء الإنتاج. يكتشف البيضاوية، والغرابة، والانحراف الأبعاد.
مقاييس الاستقامة : أنظمة تعتمد على الأسطوانة أو الليزر لقياس استقامة الأنبوب لكل وحدة طول. ضروري للتطبيقات الدقيقة التي تتطلب الحد الأدنى من الانحراف.
المنظار والفحص بالفيديو : أجهزة بصرية مرنة لفحص السطح الداخلي للأنابيب ذات القطر الصغير حيث يكون الوصول المباشر محدودًا.
مقاييس مواصفات السطح : قياس خشونة السطح (قيم Ra وRz) للتطبيقات التي تتطلب جودة نهائية محددة مثل الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ في الصناعات الدوائية أو معالجة الأغذية.
معدات اختبار الجسيمات المغناطيسية : تكتشف العيوب السطحية والقريبة من السطح في المواد المغناطيسية من خلال تطبيق المجال المغناطيسي ومؤشر جسيمات الحديد.
أجهزة كشف الخلل بالموجات فوق الصوتية : تحديد العيوب الداخلية والتصفيحات والشوائب من خلال انتشار الموجات الصوتية عالية التردد. الممارسة القياسية لتطبيقات أنابيب التيتانيوم غير الملحومة الهامة .
أنظمة اختبار تيار إيدي : الفحص الكهرومغناطيسي للكشف عن الشقوق السطحية، وتغيرات سمك الجدار، وانقطاع المواد دون إعداد السطح.
أجهزة قياس الطيف (OES/XRF) : التحقق من التركيب الكيميائي من خلال الانبعاثات الضوئية أو تحليل مضان الأشعة السينية. ضروري لتحديد المواد الإيجابية (PMI) للسبائك المتخصصة.
يشكل الفحص البصري أساس تقييم جودة يقوم المفتشون المدربون بفحص الأنابيب تحت إضاءة كافية (1000 لوكس على الأقل) بحثًا عن عيوب السطح والعلامات والحالة العامة. الأنبوب السلس .
فحص السطح الخارجي :
الخدوش الطولية والعرضية التي تتجاوز معايير القبول
الحفر والخدوش والأضرار الميكانيكية الناجمة عن التعامل معها
تشير منتجات الحجم أو الصدأ أو التآكل إلى مشاكل مادية
علامات اللف أو علامات القالب أو انطباعات الأدوات من التصنيع
وضع علامة الشركة المصنعة المناسبة بما في ذلك رقم الحرارة والحجم والدرجة
فحص السطح الداخلي :
النظافة الداخلية وغياب الحجم أو الملوثات
السلاسة المناسبة للخدمة المقصودة
دليل على العيوب الداخلية مثل طبقات أو التصفيحات
إزالة الشحوم والتخميل المناسب (للدرجات غير القابل للصدأ)
التحقق من الأبعاد : قياس القطر الخارجي، وسمك الجدار، والطول باستخدام أدوات معايرة. مقارنة النتائج بمواصفات أمر الشراء والمعايير المعمول بها.
مثال على معايير القبول (الأنبوب غير الملحوم من الفولاذ المقاوم للصدأ ASTM A269): - تفاوت OD: ±0.10 مم للأنابيب ≥38 مم OD - سمك الجدار: +20%/-10% من الاسمية - الطول: +6 مم/-0 مم أطوال القطع القياسية
بالنسبة للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق والمواد الأخرى عالية الأداء، عادةً ما يتم تطبيق تفاوتات أكثر صرامة بناءً على مواصفات العميل.
يؤكد التعرف الإيجابي للمواد (PMI) على أن تركيبة سبائك الأنبوب غير الملحومة تتوافق مع المواصفات. تعمل هذه الخطوة الحاسمة على منع اختلاط المواد الذي قد يتسبب في فشل الخدمة بشكل كارثي.
طرق اختبار مؤشر مديري المشتريات (PMI) :
فلورية الأشعة السينية (XRF) : تحليل سطحي غير مدمر يحدد عناصر صناعة السبائك الرئيسية في ثوانٍ. مثالية للفحص السريع للكميات الكبيرة. يؤكد درجة الأنابيب الفولاذية غير الملحومة المزدوجة من خلال التحقق من نسب الكروم والنيكل والموليبدينوم.
التحليل الطيفي للانبعاث البصري (OES) : أكثر دقة من XRF، ويوفر تقديرًا كميًا دقيقًا لجميع العناصر بما في ذلك الكربون والكبريت والفوسفور. يتطلب تحضيرًا للسطح ولكنه يقدم نتائج مختبرية للأنابيب الفولاذية غير الملحومة المصنوعة من سبائك النيكل.
شهادة التحليل الكيميائي : مراجعة تقارير اختبار المطاحن (MTRs) التي توفر التركيب الكيميائي المعتمد من التحليل الحراري. تحقق من أن أرقام الحرارة المختومة على الأنابيب تتوافق مع وثائق MTR.
العناصر الحاسمة للتحقق حسب نوع المادة:
| نوع المادة | العناصر الرئيسية للتحقق من | نطاقات التركيب النموذجية |
|---|---|---|
| أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (304/304 لتر) | الكروم، النيكل، C، المنغنيز، سي | الكروم 18-20%، النيكل 8-10.5%، C ≥0.08% |
| أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (316/316 لتر) | الكروم، ني، مو، C | الكروم 16-18%، ني 10-14%، مو 2-3% |
| أنابيب الصلب غير الملحومة على الوجهين (2205) | الكروم، ني، مو، ن | الكروم 21-23%، ني 4.5-6.5%، مو 2.5-3.5% |
| أنبوب غير ملحوم من الفولاذ المقاوم للصدأ الفائق (6Mo) | الكروم، ني، مو، ن | الكروم 19-21%، ني 23-25%، مو 6-7% |
| أنابيب الصلب غير الملحومة من سبائك النيكل (625) | ني، الكروم، مو، ملحوظة | ني ≥58%، كروم 20-23%، مو 8-10% |
| أنبوب التيتانيوم غير الملحوم (الدرجة 2) | تي، يا، ن، ج، الحديد | توازن Ti، O ≥0.25%، Fe ≥0.30% |
تشتمل منتجاتنا على شهادات شاملة للمواد مع إمكانية التتبع الكامل لتحليل الحرارة الأصلي.
تكتشف طرق NDT العيوب الداخلية والسطحية دون الإضرار بالأنبوب غير الملحوم . يعتمد الاختيار على نوع المادة ومخاوف العيوب ومتطلبات المواصفات.
اختبار الموجات فوق الصوتية (UT) :
طريقة NDT الأكثر شمولاً للأنابيب غير الملحومة ، يستخدم الاختبار بالموجات فوق الصوتية موجات صوتية عالية التردد (عادةً 2-10 ميجاهرتز) للكشف عن العيوب الداخلية وتغيرات سمك الجدار والتصفيحات.
إجراءات التفتيش UT :
اختبار الموجات الطولية للعيوب والشوائب الداخلية
اختبار موجة القص للكشف عن الشقوق
من خلال انتقال لفحص التصفيح
مسح دوار آلي لتغطية الأنبوب بنسبة 100%
أثبتت UT قيمتها بشكل خاص بالنسبة ذات الجدران السميكة، للأنابيب غير الملحومة المصنوعة من سبائك النيكل الفولاذية حيث يبرر اكتشاف العيوب الداخلية تكلفة الفحص. تقوم أنظمة UT الآلية الحديثة بمسح أطوال الأنابيب بالكامل بسرعات الإنتاج، وتسجيل مواقع العيوب وأحجامها رقميًا.
اختبار تيار إيدي (ECT) :
يكشف الفحص الكهرومغناطيسي عن العيوب السطحية والقريبة من السطح من خلال اختلافات الموصلية. يتفوق العلاج بالصدمات الكهربائية في العثور على الشقوق الضيقة غير المرئية للفحص البصري ويوفر فحصًا سريعًا للكميات الكبيرة.
تطبيقات العلاج بالصدمات الكهربائية :
فحص أنبوب المبادل الحراري للتآكل والتكسير
كشف التشققات السطحية في الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ
تحديد سمك الجدار ورسم خرائط التباين
فرز المواد والتحقق من الموصلية
يوفر العلاج بالصدمات الكهربائية مزايا للأنابيب ذات الجدران الرقيقة حيث يمثل اختراق UT تحديات. تعمل هذه التقنية بشكل ممتاز مع أنابيب التيتانيوم غير الملحومة نظرًا لخصائص التيتانيوم الكهرومغناطيسية.
اختبار الجسيمات المغناطيسية (MT) :
الكشف عن العيوب السطحية وتحت السطحية قليلاً في المواد المغناطيسية من خلال تطبيق المجال المغناطيسي ومؤشر جسيمات الحديد. يقتصر على الفولاذ الكربوني وبعض درجات الفولاذ المقاوم للصدأ (ولكن ليس الفولاذ المقاوم للصدأ الأوستنيتي).
الاختبار الشعاعي (RT) :
يكشف التصوير بالأشعة السينية أو أشعة جاما عن العيوب الداخلية والشوائب والمسامية. محجوز بشكل عام للتطبيقات المهمة بسبب التكلفة ومتطلبات السلامة وقيود الإنتاجية. قيمة لاختبار تأهيل الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق .
اختبار اختراق السائل (PT) :
الكشف عن عيوب كسر السطح من خلال العمل الشعري للصبغة المخترقة. طريقة بسيطة وفعالة من حيث التكلفة تنطبق على جميع المواد بما في ذلك الأنابيب الفولاذية غير الملحومة المزدوجة غير المغناطيسية . يتطلب تنظيفًا شاملاً للسطح للحصول على نتائج موثوقة.
يتحقق الاختبار الميكانيكي من أن قوة الأنبوب السلس ، والليونة، والصلابة تلبي متطلبات المواصفات. تتبع ترددات الاختبار معايير ASTM - عادةً ما يكون اختبارًا واحدًا لكل دفعة حرارة أو إنتاج.
اختبار الشد :
يحدد قوة الشد النهائية، وقوة الخضوع، والاستطالة عن طريق سحب العينات إلى الفشل. ضروري لتطبيقات أوعية الضغط والأنابيب حيث تؤثر الخواص الميكانيكية بشكل مباشر على عوامل السلامة.
يتضمن إعداد العينة ما يلي:
استخراج العينات حسب ASTM E8 (المواد المعدنية)
التصنيع وفقًا للهندسة القياسية (العينات المستديرة أو المسطحة)
الاختبار بمعدلات إجهاد ودرجات حرارة محددة
تسجيل منحنيات الإجهاد والانفعال للتحليل
بالنسبة للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ ، يضمن الحد الأدنى من متطلبات الاستطالة الليونة الكافية للتشكيل والثني وظروف الخدمة. غالبًا ما تتطلب الأنابيب الفولاذية غير الملحومة المصنوعة من سبائك النيكل اختبار شد بدرجة حرارة مرتفعة يحاكي ظروف الخدمة الفعلية.
اختبار الصلابة :
التقييم السريع لقوة المواد وفعالية المعالجة الحرارية. تشمل الطرق الشائعة ما يلي:
صلابة روكويل (HRB، HRC) : قياس سريع للمسافة البادئة للسطح
صلابة برينل (HB) : مسافة بادئة أكبر مناسبة للمواد ذات الحبوب الخشنة
صلابة فيكرز (HV) : اختبار الصلابة الدقيقة لقياس عمق الحالة
يوفر اختبار الصلابة فحصًا أوليًا قبل اختبار الشد المدمر. تختبر الأنظمة الآلية مواقع متعددة على طول الأنبوب، وتحدد عدم تماثل المعالجة الحرارية.
اختبارات التسطيح والحرق :
تقييم القابلية للتشكيل وسلامة اللحام من خلال التشوه الميكانيكي:
اختبار التسطيح : يتم ضغط قسم الأنبوب حتى تلتقي الجدران المقابلة، مما يدل على ليونة دون تشقق
اختبار الحرق : يتم تمديد نهاية الأنبوب فوق شياق مخروطي، للتحقق من خصائص التشكيل
تثبت هذه الاختبارات أهمية خاصة بالنسبة للأنابيب الفولاذية غير الملحومة المزدوجة حيث تضمن المعالجة الحرارية المناسبة بنية مجهرية متوازنة من الأوستينيت والفريت.
اختبار التأثير (عند تحديده):
تقيس اختبارات تأثير Charpy V-notch أو Izod صلابة المواد عند درجات حرارة محددة. ضروري لتطبيقات الخدمة ذات درجات الحرارة المنخفضة وتأهيل أنبوب التيتانيوم غير الملحوم لتطبيقات الفضاء الجوي.
يتحقق الاختبار الهيدروستاتيكي من سلامة ضغط الأنبوب السلس عن طريق ملئه بالماء والضغط إلى ضغط الاختبار المحدد (عادةً ضغط تصميم 1.5x أو وفقًا لمعايير ASME/API).
إجراء الاختبار الهيدروستاتيكي :
أنبوب نظيف وغطاء ينتهي بإغلاق آمن
املأها بالكامل بالماء النظيف، وإزالة كل الهواء
الضغط تدريجيا لاختبار الضغط
استمر في الضغط لمدة محددة (عادةً من 5 إلى 10 ثوانٍ كحد أدنى)
افحص التسرب أو البكاء أو التشوه البصري
الافراج عن الضغط بأمان واستنزاف جيدا
الأنابيب الجافة لمنع التآكل
تثبت الأنابيب التي اجتازت الاختبار الهيدروستاتيكي خلوها من عيوب الجدار وسمك الجدار المناسب. توفر خطوة التحقق النهائية هذه الثقة قبل دخول الأنابيب إلى الخدمة الحرجة.
بالنسبة للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق والمواد المتخصصة الأخرى، غالبًا ما يحل الاختبار غير المدمر محل الاختبار الهيدروستاتيكي نظرًا لاعتبارات التكلفة، ولكن يظل اختبار الضغط هو الطريقة النهائية للتحقق من السلامة.
تتطلب الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ اهتمامًا خاصًا بحالة السطح نظرًا لأن سلامة طبقة الأكسيد السلبي تحدد مقاومة التآكل. يركز التفتيش على:
التحقق من التخميل : ضمان معالجة التخميل المناسبة عن طريق فحص مظهر السطح وإجراء اختبار رش الملح أو كبريتات النحاس. التخميل غير الكامل يترك الأنابيب عرضة للتآكل المبكر.
اختبار التحسس : بالنسبة للدرجات 304/304L و316/316L، تحقق من عدم وجود ترسيب كربيد الكروم عند حدود الحبوب مما يؤدي إلى انخفاض مقاومة التآكل. يكتشف اختبار شتراوس أو هيوي التحسس في التطبيقات المهمة.
جودة تشطيب السطح : تتطلب التطبيقات الصيدلانية وتجهيز الأغذية وأشباه الموصلات قيمًا محددة لخشونة السطح. قياس قيم Ra باستخدام الملامح والتحقق من مستويات النظافة من خلال عد الجسيمات أو تحليل إجمالي الكربون العضوي (TOC).
مقاومة التآكل بين الحبيبات : تقوم ممارسات ASTM A262 بتقييم القابلية للهجوم بين الحبيبات، وهو أمر مهم بشكل خاص للتطبيقات الملحومة والبيئات الكيميائية العدوانية.
تتضمن خبرتنا التطبيقية بروتوكولات اختبار متخصصة للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ فائقة النقاء والتي تخدم الصناعات الدوائية وأشباه الموصلات.

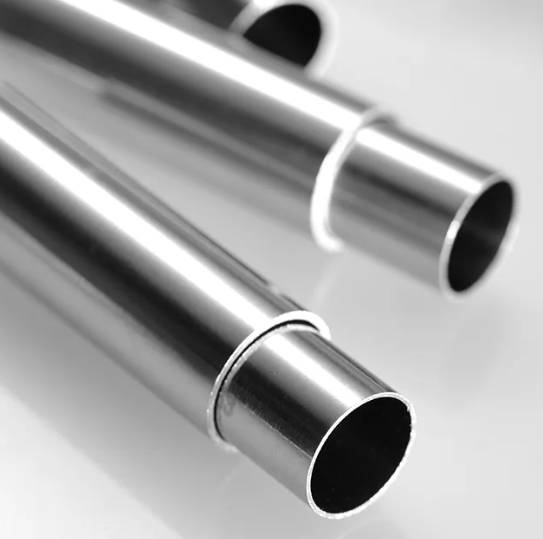

تجمع الأنابيب الفولاذية غير الملحومة المزدوجة بين المرحلتين الأوستنيتي والحديدي، مما يتطلب أساليب فحص فريدة:
التحقق من توازن الطور : يؤكد قياس محتوى الفريت باستخدام الطرق المغناطيسية أو علم المعادن البصري على توازن مناسب بنسبة 40-60% من الأوستينيت/الفريت. البنية المجهرية غير المتوازنة تؤثر على الخواص الميكانيكية ومقاومة التآكل.
الكشف عن المرحلة المعدنية : يؤدي ترسيب مرحلة سيجما أثناء المعالجة الحرارية غير المناسبة إلى هشاشة السبائك المزدوجة بشدة. يحدد فحص المعادن أو تحديد مواصفات الصلابة المراحل الضارة.
اختبار مقاومة التنقر : يتحقق اختبار درجة حرارة التنقر الحرجة (CPT) ASTM G48 من مقاومة الكلوريد. يجب أن توضح الدرجات المزدوجة قيم CPT أعلى من الحد الأدنى المحدد (عادةً 25-40 درجة مئوية اعتمادًا على الدرجة).
اختبار التآكل : يكتشف اختبار كبريتات الحديديك ASTM G28 أو ASTM A923 المراحل المعدنية الضارة التي تؤثر على أداء التآكل.
تتطلب الأنابيب غير الملحومة المصنوعة من سبائك النيكل والتي تخدم البيئات القاسية التحقق الصارم من الجودة:
قابلية التكسير الساخن : تتطلب السبائك القائمة على النيكل والمعرضة للتكسير المتصلب أثناء اللحام فحصًا للاختراق السائل أو الجسيمات المغناطيسية في المناطق المتأثرة بالحرارة.
مقاومة التشقق والتآكل الناتج عن الإجهاد : تتطلب السبائك مثل السبائك 600 التحقق من المحتوى المنخفض للكربون والمعالجة الحرارية المناسبة لمقاومة SCC في خدمة مفاعل الماء المضغوط.
خصائص درجة الحرارة المرتفعة : يتحقق اختبار التمزق الزاحف وتحليل البنية المجهرية من مدى ملاءمتها لتطبيقات درجات الحرارة المرتفعة في توربينات الغاز والأفران البتروكيماوية والمفاعلات النووية.
تتطلب أنابيب التيتانيوم غير الملحومة معالجة وفحصًا متخصصًا بسبب تفاعل المواد:
التحكم في تلوث السطح : يمتص التيتانيوم الأكسجين والنيتروجين والكربون بسهولة أثناء المعالجة، مما يشكل طبقات ألفا هشة. يتحقق الفحص المعدني من بقاء عمق علبة ألفا ضمن الحدود المقبولة (عادةً <0.025 مم).
التحقق من النظافة : التلوث الهيدروكربوني يسبب تقصف التيتانيوم. يضمن التنظيف والتحقق من المذيبات بقاء الأسطح خالية من التلوث للتطبيقات الفضائية والطبية.
التحكم في العناصر الخلالية : يؤثر محتوى الأكسجين والنيتروجين والكربون بشكل مباشر على ليونة التيتانيوم. يؤكد التحليل الكيميائي أن العناصر الخلالية تظل أقل من الحدود القصوى الخاصة بالصف.
تثبت الوثائق الشاملة جودة الأنبوب السلس وتوفر إمكانية التتبع طوال دورة حياة المنتج. باعتبارنا شركة مصنعة مسؤولة للأنابيب غير الملحومة ، فإننا نحتفظ بسجلات كاملة تلبي المعايير الدولية.
تقارير اختبار المطحنة (MTR) : شهادة المواد الكاملة بما في ذلك:
التركيب الكيميائي (التحليل الحراري وتحليل الفحص)
الخواص الميكانيكية (نتائج الشد والصلابة)
تفاصيل المعالجة الحرارية ودرجات الحرارة
نتائج التحقق من الأبعاد
نتائج NDT ومعايير القبول
بيانات الامتثال للمعايير المعمول بها
شهادات التفتيش : تقارير التفتيش من طرف ثالث وفقًا للمعيار EN 10204:
3.1 الشهادات : شهادة الشركة المصنعة مع التحقق المستقل
3.2 الشهادات : التحقق من صحة هيئة التفتيش المستقلة
تقارير فحص الأبعاد التفصيلية
سجلات التأهيل لإجراءات NDT
توثيق التتبع :
علامات رقم الحرارة على الأنابيب
تتبع دفعة الإنتاج
وثائق مصدر المواد الخام
سجلات التحكم في العمليات
شهادات الامتثال :
بيانات الامتثال لرمز ASME
شهادات API لتطبيقات النفط والغاز
PED (توجيه معدات الضغط) للأسواق الأوروبية
أوراق بيانات سلامة المواد (MSDS/SDS)
نبذة عن شركتنا : نحن نحافظ على شهادة ISO 9001:2015 ونقدم حزم وثائق كاملة تدعم متطلبات المشروع العالمية.
يساعد فهم عيوب الأنابيب غير الملحومة النموذجية في تحديد أولويات الفحص ومعايير القبول المناسبة.
| نوع العيب | الوصف | طريقة الكشف | معايير القبول النموذجية |
|---|---|---|---|
| طبقات | عيوب السطح الطولية من الثقب | البصرية، MT، PT | العمق <10% سمك الجدار |
| التصفيحات | الفواصل المستوية الداخلية | يوتا، آر تي | غير مسموح به في المناطق الحرجة |
| حفر | فقدان المعدن الموضعي من التآكل أو الادراج | البصرية، يوتا | العمق <12.5% سمك الجدار |
| الخدوش | الحفر السطحية من المناولة/الإنتاج | البصرية، بت | العمق <5% سمك الجدار |
| الشقوق | الكسور الخطية من الإجهاد الحراري / الميكانيكي | بت، طن متري، إلخ | غير مقبول (رفض) |
| الادراج | الشوائب غير المعدنية في المواد | UT، RT، علم المعادن | الحجم/التوزيع لكل معيار |
| البيضاوية | المقطع العرضي خارج الجولة | قياس القطر | ≥1% OD للأنابيب الدقيقة |
| اختلاف سمك الجدار | مناطق غريبة الأطوار أو رقيقة | قياس سمك UT | ±10-12.5% اسمية لكل ASTM |
تختلف معايير القبول حسب خطورة الطلب. تفرض التطبيقات النووية والفضائية وتطبيقات الضغط العالي حدودًا أكثر صرامة من الاستخدامات الصناعية العامة. راجع الرموز المعمول بها (ASME القسم III، مواصفات ASTM) لمعرفة معايير القبول النهائية.
يبدأ ضمان جودة الأنبوب السلس باختيار المورد. قم بتقييم الشركات المصنعة المحتملة باستخدام هذه المعايير:
شهادة نظام الجودة : تثبت طوابع ISO 9001 وAPI وASME وشهادة PED الالتزام بإدارة الجودة.
قدرات الاختبار : تعمل المعامل الداخلية المزودة بمعدات معايرة وموظفين مؤهلين ووثائق إجراءات الاختبار على تقليل الاعتماد على اختبارات الطرف الثالث.
تكنولوجيا الإنتاج : تنتج معدات التصنيع الحديثة (الثاقبات الدوارة، المطاحن الباردة، الرسم البارد الدقيق) جودة أكثر اتساقًا من المنشآت القديمة.
إمكانية تتبع المواد : تضمن الأنظمة القوية التي تتبع أرقام الحرارة خلال الإنتاج التوثيق الدقيق والقدرة على الاستدعاء السريع في حالة ظهور مشكلات.
الدعم الفني : الخبرة الهندسية التي تساعد في اختيار المواد والمواصفات وبروتوكولات الاختبار المثالية لتطبيقك.
تشمل خدماتنا ودعمنا الاستشارة الفنية وإرشادات اختيار المواد وبروتوكولات الاختبار المخصصة التي تلبي المتطلبات الخاصة بالمشروع.
يجب على المنظمات التي تشتري الأنابيب غير الملحومة إنشاء برامج فحص منهجية توازن بين ضمان الجودة وفعالية التكلفة:
الفحص على أساس المخاطر : تخصيص موارد الفحص بناءً على مدى أهمية التطبيق وخطورة الخدمة وعواقب الفشل. تبرر التطبيقات عالية المخاطر إجراء اختبار حجمي بنسبة 100% بينما تقبل الاستخدامات منخفضة المخاطر فحص العينات.
عمليات تدقيق الموردين : قم بإجراء مراجعة دورية لمرافق الشركة المصنعة للأنابيب غير الملحومة للتحقق من أنظمة الجودة وبرامج المعايرة وضوابط العمليات. إنشاء قوائم الموردين المعتمدين بناءً على تاريخ الأداء.
بروتوكولات التفتيش الواردة : تحديد معايير قبول واضحة وخطط أخذ العينات ومتطلبات الاختبار للمواد المستلمة. رفض المنتجات غير المطابقة مباشرة قبل إدخالها إلى المخزون.
إدارة الوثائق : الاحتفاظ بملفات منظمة لاستعراضات منتصف المدة وتقارير التفتيش والشهادات. تعمل الأنظمة الرقمية ذات قواعد البيانات القابلة للبحث على تحسين إمكانية التتبع والامتثال التنظيمي.
التحسين المستمر : تتبع اتجاهات العيوب ومقاييس أداء الموردين ونتائج الفحص. استخدم تحليلات البيانات لتحديد مشكلات الجودة قبل أن تؤثر على العمليات.
يستمر فحص الأنابيب غير الملحومة في التطور مع التقدم التكنولوجي:
الفحص البصري الآلي : تكتشف أنظمة الرؤية الآلية ذات الذكاء الاصطناعي العيوب السطحية بشكل أسرع وأكثر اتساقًا من المفتشين البشريين. تتعرف خوارزميات التعلم العميق على أنماط العيوب المعقدة.
مراقبة العملية المضمنة : يتيح قياس القطر في الوقت الفعلي وتحديد سمك الجدار وفحص السطح أثناء الإنتاج التصحيح الفوري بدلاً من الرفض النهائي.
التصوير الشعاعي الرقمي : أسرع من التصوير الشعاعي للأفلام مع معالجة الصور الرقمية مما يعزز إمكانية اكتشاف العيوب في الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق والسبائك المتخصصة.
اختبار الموجات فوق الصوتية المرحلية : يسمح توجيه الشعاع الإلكتروني بإجراء فحص حجمي شامل مع توصيف تفصيلي للعيوب وتصويرها.
محولات الطاقة الصوتية الكهرومغناطيسية (EMAT) : اختبار الموجات فوق الصوتية غير التلامسية بدون عوامل اقتران، مثالية للأنابيب الساخنة أو فحص الأنابيب غير الملحومة المصنوعة من التيتانيوم حيث يكون إعداد السطح مشكلة.
يعمل فحص المناسب الأنبوب السلس على حماية عملياتك من خلال الكشف المبكر عن العيوب والتحقق من المواد وضمان الامتثال. سواء تم تحديد الأنابيب غير الملحومة من الفولاذ المقاوم للصدأ لمصانع الأدوية، أو الأنابيب الفولاذية غير الملحومة المزدوجة للمنصات البحرية، أو الأنابيب غير الملحومة المصنوعة من سبائك النيكل لخدمة المصافي، فإن تنفيذ بروتوكولات الفحص الشامل يضمن موثوقية المنتج.
يقدم هذا الدليل لمحترفي الصناعة منهجيات فحص قابلة للتنفيذ تغطي الفحص البصري، والتحقق من الأبعاد، واختبار المواد، والتقييم غير المدمر، ومتطلبات التوثيق. إن فهم الاعتبارات الخاصة بالمواد للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق والأنابيب غير الملحومة المصنوعة من التيتانيوم يساعد في تصميم برامج الفحص وفقًا لمتطلبات التطبيقات الفريدة.
باعتبارنا شركة مصنعة موثوقة للأنابيب غير الملحومة ، فإننا نشجع العملاء على المشاركة بنشاط في التحقق من الجودة من خلال اختبار الشهود، وعمليات تدقيق المصنع، والتطوير التعاوني لمعايير الفحص الخاصة بالمشروع. يقدم نهج الشراكة هذا باستمرار نتائج متفوقة مقارنة بقبول المواد السلبية.
من خلال اختيار الموردين المؤهلين، وتنفيذ إستراتيجيات الفحص القائمة على المخاطر، والحفاظ على ممارسات التوثيق الصارمة، ستنشئ سلاسل توريد أنابيب غير ملحومة موثوقة تدعم عملياتك المهمة. لا يمثل فحص الجودة التزامًا بالامتثال فحسب، بل يمثل استثمارًا استراتيجيًا في التميز التشغيلي والسلامة وسلامة الأصول على المدى الطويل.
س 1: ما هو الفرق بين فحص الأنبوب غير الملحوم وفحص الأنبوب الملحوم؟
يركز فحص الأنابيب غير الملحومة على عيوب التصنيع مثل اللحامات والتصفيحات والشوائب الناتجة عن عملية الثقب والسحب، بينما يؤكد فحص الأنابيب الملحومة على سلامة وصلات اللحام وجودة الانصهار وخصائص المنطقة المتأثرة بالحرارة. تتطلب الأنابيب غير الملحومة اختبارًا حجميًا (UT/RT) للعيوب الداخلية، بينما تحتاج الأنابيب الملحومة إلى فحص مركز لخط اللحام الطولي باستخدام UT أو RT أو ECT.
س2: كم مرة يجب فحص الأنابيب غير الملحومة أثناء التصنيع؟
تتطلب معايير الصناعة إجراء فحص في مراحل الإنتاج الرئيسية: التحقق من المواد الخام (التحليل الكيميائي، الأبعاد)، المعالجة بعد الحرارة (الخصائص الميكانيكية، الصلابة)، بعد التحجيم النهائي (الأبعاد، تشطيب السطح)، وقبل الشحن (الاختبار البصري والهيدروستاتيكي النهائي). قد تتطلب التطبيقات المهمة اختبارًا بنسبة 100% بينما تستخدم المنتجات القياسية عينات إحصائية وفقًا لأكواد ASTM أو ASME.
س 3: ما هي طريقة NDT الأفضل للكشف عن العيوب الداخلية في الأنابيب غير الملحومة؟
يعد اختبار الموجات فوق الصوتية (UT) الطريقة الأكثر فعالية للكشف عن العيوب الداخلية والتصفيحات والشوائب في الأنابيب غير الملحومة . يوفر UT حساسية ممتازة للعيوب الحجمية، ويعمل على جميع المواد بما في ذلك الأنابيب غير الملحومة المصنوعة من سبائك النيكل والصلب والتيتانيوم ، ويسمح بإجراء فحص آلي بنسبة 100% بسرعات الإنتاج. يوفر اختبار التصوير الشعاعي تصويرًا فائقًا للعيوب ولكن إنتاجية أقل.
س4: هل يمكنني الاعتماد فقط على تقارير اختبار المطحنة دون إجراء فحص إضافي؟
توفر تقارير اختبار المطحنة خصائص المواد المعتمدة وإمكانية التتبع ولكنها تمثل فحص العينات، وليس التحقق بنسبة 100%. بالنسبة للتطبيقات الحرجة (أوعية الضغط ASME، الخدمة النووية، الفضاء الجوي)، يوصى بإجراء فحص مستقل من طرف ثالث أو تلقي التفتيش. التطبيقات منخفضة المخاطر المقدمة من قد تقبل الشركات المصنعة للأنابيب غير الملحومة المؤهلة والتي لها تاريخ جودة مثبت، اختبارات منتصف المدة مع عمليات تدقيق دورية للتحقق.
س 5: ما هو السطح النهائي الذي يجب أن أحدده للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ؟
تعتمد مواصفات تشطيب السطح على متطلبات التطبيق. الاستخدامات الصناعية العامة تقبل تشطيب المطحنة القياسي. تتطلب التطبيقات الغذائية/الصيدلانية عادةً 150 حبيبة رملية أو تلميع ميكانيكي أدق أو تلميع كهربائي (Ra ≥0.4-0.8 ميكرومتر). قد تتطلب تطبيقات أشباه الموصلات والتطبيقات فائقة النقاء Ra ≥0.2 ميكرومتر مع التحقق من النظافة الموثقة. راجع معايير الصناعة مثل 3-A Sanitary Standards أو مواصفات SEMI للمتطلبات الخاصة بالتطبيقات.
للحصول على معلومات شاملة حول قدراتنا في تصنيع الأنابيب غير الملحومة وعمليات مراقبة الجودة وخدمات الدعم الفني، تفضل بزيارة SSTUBECN أو استكشف مجموعة منتجاتنا الكاملة بما في ذلك السبائك المتخصصة للتطبيقات كثيرة المتطلبات.
