كيفية اختيار أفضل الأنابيب الملحومة

ملخص تنفيذي

يعد اختيار الأنابيب الملحومة المناسبة قرارًا حاسمًا يؤثر بشكل مباشر على سلامة المشروع والكفاءة التشغيلية وفعالية التكلفة على المدى الطويل. يوفر هذا الدليل الشامل للمهنيين الهندسيين ومديري المشتريات وصناع القرار في المشروع إطارًا موثوقًا لاختيار الحل الأمثل للأنابيب الملحومة. سواء كنت بحاجة إلى أنابيب ملحومة من الفولاذ المقاوم للصدأ، أو أنابيب ملحومة من الصلب المزدوج، أو أنابيب ملحومة من التيتانيوم، أو أنابيب ملحومة من سبائك النيكل، أو أنابيب ملحومة من الفولاذ المقاوم للصدأ الفائق، سيساعدك هذا الدليل على التنقل في المشهد المعقد لمواصفات المواد وعمليات التصنيع والمتطلبات الخاصة بالتطبيقات لضمان نتائج المشروع الناجحة.

فهم أساسيات الأنابيب الملحومة والتميز في التصنيع

ما هي الأنابيب الملحومة ولماذا يهم اختيار المواد

تشير الأنابيب الملحومة إلى المنتجات الأنبوبية المصنعة عن طريق تشكيل ألواح الصلب أو السبائك المدرفلة بشكل مسطح في شكل أسطواني وربط الحواف من خلال عمليات اللحام المختلفة. على عكس الأنابيب غير الملحومة التي يتم إنتاجها من القضبان الصلبة، توفر الأنابيب الملحومة مزايا متميزة من حيث فعالية التكلفة ومرونة الأبعاد والتوافر بأقطار كبيرة. بالنسبة للتطبيقات الصناعية التي تتطلب مقاومة متخصصة للتآكل أو خصائص عالية الأداء، توفر الشركات المصنعة للأنابيب الملحومة مثل SSStube حلولاً مهمة من خلال علم المعادن المتقدم والتصنيع الدقيق.

يحدد اختيار مادة الأنابيب الملحومة بشكل أساسي الأداء والموثوقية وعمر الخدمة لنظام الأنابيب الخاص بك. تتطلب البيئات الصناعية الحديثة مواد يمكنها تحمل الظروف القاسية بشكل متزايد بما في ذلك درجات الحرارة المرتفعة والوسائط المسببة للتآكل والضغوط الشديدة ومعايير التشغيل الصعبة. هذا هو المكان الذي تصبح فيه حلول الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ المتخصصة، والأنابيب الملحومة الفولاذية المزدوجة، والأنابيب الملحومة من التيتانيوم، وحلول الأنابيب الملحومة من سبائك النيكل ضرورية.

عمليات التصنيع الرئيسية للأنابيب الملحومة

يعد فهم عملية التصنيع أمرًا بالغ الأهمية عند اختيار الشركة المصنعة للأنابيب الملحومة . توفر كل طرق اللحام الأساسية الثلاث خصائص مميزة:

اللحام بالمقاومة الكهربائية (ERW): تستخدم هذه العملية الفعالة من حيث التكلفة تيارًا كهربائيًا عالي التردد لتسخين حواف الأنابيب ودمجها بدون مواد حشو. تعتبر المتفجرات من مخلفات الحرب مناسبة بشكل خاص لتطبيقات الفولاذ الكربوني والسبائك المنخفضة حيث تكون كفاءة الإنتاج ذات أهمية قصوى. توفر هذه العملية جودة متسقة للأقطار التي تتراوح عادة من 1/2 بوصة إلى 24 بوصة.

لحام القوس المغمور (SAW): ينتج SAW لحامات طولية عالية الجودة عن طريق تغذية سلك قطب كهربائي مستمر أسفل غطاء من التدفق الحبيبي. تُفضل هذه الطريقة للأنابيب ذات القطر الكبير والتطبيقات التي تتطلب جودة لحام فائقة، خاصة في الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ وإنتاج الأنابيب الملحومة من سبائك النيكل حيث تكون سلامة اللحام أمرًا بالغ الأهمية.

اللحام بقوس الغاز التنغستن (GTAW/TIG): بالنسبة للمواد المتخصصة مثل الأنابيب الملحومة من التيتانيوم وبعض أنواع الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ، يوفر لحام TIG تحكمًا ونقاءً استثنائيين. تعتبر هذه العملية ضرورية عند العمل مع المعادن التفاعلية أو التطبيقات التي تتطلب لحامات فائقة النظافة.

معايير الاختيار الخاصة بالمواد لتحقيق الأداء الأمثل

الأنابيب الملحومة من الفولاذ المقاوم للصدأ: متعددة الاستخدامات ومقاومة للتآكل

تمثل الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ حلول الأنابيب المقاومة للتآكل الأكثر استخدامًا في مختلف الصناعات. توفر الدرجات الأوستنيتي (304، 304L، 316، 316L) قابلية تصنيع ممتازة وقابلية لحام ومقاومة لمجموعة واسعة من البيئات المسببة للتآكل. عند تحديد الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ ، ضع في اعتبارك هذه العوامل الحاسمة:

اختيار الدرجة على أساس البيئة:

• 304/304L: درجة للأغراض العامة مناسبة للأجواء المسببة للتآكل الخفيف، وتجهيز الأغذية، والتطبيقات المعمارية

• 316/316L: مقاومة محسنة للتآكل بسبب إضافة الموليبدينوم؛ مثالية للبيئات البحرية والمعالجة الكيميائية والتطبيقات الصيدلانية

• 321: درجة ثابتة للخدمة في درجات الحرارة العالية (حتى 900 درجة مئوية) مع إضافة التيتانيوم لمنع التحسس

• 317L: مقاومة فائقة للتنقر في البيئات التي تحتوي على الكلوريد

اعتبارات جودة اللحام: تتطلب المنطقة المتأثرة بالحرارة (HAZ) في الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ اهتمامًا دقيقًا. يستخدم ذوو السمعة الطيبة مصنعو الأنابيب الملحومة محلول التلدين بعد اللحام لاستعادة مقاومة التآكل والقضاء على ترسيب الكربيد. ابحث عن الأنابيب التي تتوافق مع مواصفات ASTM A312 (الأوستنيتي غير الملحوم والملحوم) أو ASTM A358 (ملحومة ذات قطر كبير).

الأنابيب الملحومة الفولاذية المزدوجة: قوة فائقة ومقاومة للتآكل

تجمع الأنابيب الفولاذية الملحومة المزدوجة بين أفضل سمات الفولاذ المقاوم للصدأ الأوستنيتي والفيريتيك، مما يوفر تقريبًا ضعف قوة الخضوع للدرجات الأوستنيتي التقليدية مع الحفاظ على مقاومة ممتازة للتآكل. توفر البنية المجهرية المتوازنة (حوالي 50% من الفريت، و50% من الأوستينيت) مزايا فريدة:

الفوائد الرئيسية:

• مقاومة استثنائية للتكسير الناتج عن التآكل الإجهادي (SCC)، خاصة في بيئات الكلوريد

• قوة أعلى تسمح بتقليل سمك الجدار وتوفير الوزن

• مقاومة ممتازة للتآكل والشقوق

• محتوى أقل من النيكل مقارنة بالدرجات الأوستنيتي، مما يوفر مزايا من حيث التكلفة

درجات الدوبلكس المشتركة:

• UNS S31803 (2205): الدرجة المزدوجة العمود الفقري للنفط والغاز والمعالجة الكيميائية وتحلية المياه

• UNS S32750 (2507): دوبلكس فائق مع مقاومة معززة للتآكل للبيئات البحرية والكيميائية القاسية

• UNS S32760 (Zeron 100): دوبلكس فائق الجودة للتطبيقات الأكثر تطلبًا

عند اختيار الأنابيب الملحومة الفولاذية المزدوجة ، تأكد من أن الشركة المصنعة توفر المعالجة الحرارية المناسبة (محلول التلدين عند 1040-1100 درجة مئوية) لتحقيق التوازن الأمثل بين الأوستينيت والفريت. يجب أن تحافظ منطقة اللحام على نسبة 35% على الأقل من الفريت للحفاظ على مقاومة التآكل.

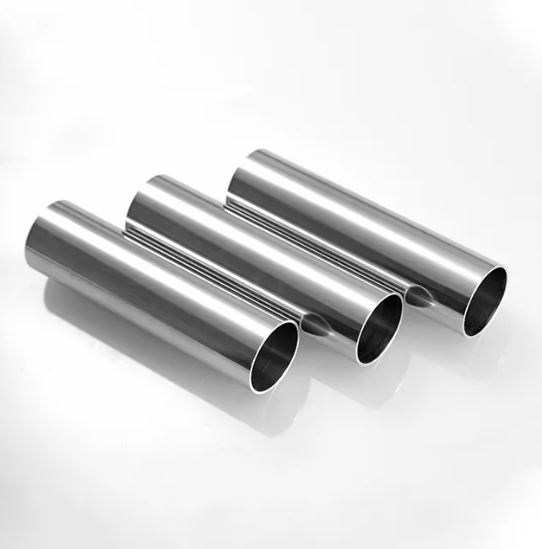

الأنابيب الملحومة من التيتانيوم: المقاومة القصوى للتآكل في البيئات القاسية

توفر الأنابيب الملحومة المصنوعة من التيتانيوم مقاومة لا مثيل لها للتآكل في البيئات المؤكسدة والغنية بالكلوريد والحمضية حيث تفشل حتى أفضل أنواع الفولاذ المقاوم للصدأ. توفر طبقة أكسيد التيتانيوم القوية والمتشكلة بشكل طبيعي حماية سلبية في الظروف العدوانية بشكل ملحوظ.

إرشادات اختيار الدرجة:

تكوين	الصف	التطبيقات النموذجية	نطاق درجة الحرارة
الصف 1	نقي تجاريا	بيئات أقل عدوانية، أقصى قابلية للتشكيل	-200 درجة مئوية إلى 315 درجة مئوية
الصف 2	نقي تجاريا	التطبيقات الصناعية العامة، مقاومة ممتازة للتآكل	-200 درجة مئوية إلى 315 درجة مئوية
الصف 7	Ti + 0.2% Pd	مقاومة فائقة لتقليل الأحماض والمعالجة الكيميائية الحرجة	-200 درجة مئوية إلى 400 درجة مئوية
الصف 9	تي-3Al-2.5V	قوة أعلى للفضاء وأوعية الضغط	-200 درجة مئوية إلى 315 درجة مئوية
الصف 12	تي-0.3مو-0.8ني	بديل فعال من حيث التكلفة للصف 7 للظروف المعتدلة	-200 درجة مئوية إلى 315 درجة مئوية

معايير التصنيع: يجب أن تتوافق الأنابيب الملحومة المصنوعة من التيتانيوم عالي الجودة مع مواصفات ASTM B862، والتي تفرض ضوابط صارمة على إجراءات اللحام، ودرع الغاز الخامل، والمعالجة الحرارية بعد اللحام. يستخدم كبار مصنعي الأنابيب الملحومة غرف لحام يتم التحكم فيها بالجو لمنع تلوث الأكسجين الذي يمكن أن يؤدي إلى هشاشة لحام التيتانيوم.

الأنابيب الملحومة من سبائك النيكل: التميز في درجات الحرارة العالية والتآكل

توفر الأنابيب الملحومة المصنوعة من سبائك النيكل أداءً استثنائيًا في أقسى ظروف التشغيل التي تواجهها في المعالجة الكيميائية وتكرير البتروكيماويات وتوليد الطاقة وتطبيقات الفضاء الجوي. تحافظ هذه السبائك المتخصصة على الخواص الميكانيكية عند درجات حرارة مرتفعة بينما تقاوم البيئات المسببة للتآكل المعقدة.

عائلات سبائك النيكل الرئيسية:

سبائك النيكل والنحاس (المونيل):

• سبيكة 400: مقاومة ممتازة لحمض الهيدروفلوريك والمياه المالحة والبيئات القلوية

• التطبيقات: الهندسة البحرية، المعالجة الكيميائية، تكرير النفط

سبائك النيكل والكروم (إنكونيل):

• السبيكة 600: مقاومة الأكسدة لدرجات الحرارة العالية حتى 1095 درجة مئوية

• سبيكة 625: قوة متميزة ومقاومة للتآكل في البيئات القاسية

• التطبيقات: مكونات الفرن، المبادلات الحرارية، مكونات توربينات الغاز

سبائك النيكل والموليبدينوم (هاستيلوي):

• السبائك C-276: مقاومة فائقة للتنقر وتآكل الشقوق والتشقق الناتج عن التآكل الإجهادي

• سبيكة B-3: أداء ممتاز في تقليل البيئات وحمض الهيدروكلوريك

• التطبيقات: المعالجة الكيميائية، ومكافحة التلوث، وإنتاج اللب والورق

سبائك النيكل والحديد والكروم (إنكولوي):

• سبيكة 800H/HT: قوة ممتازة لدرجات الحرارة العالية ومقاومة الكربنة

• السبيكة 825: تجمع بين مقاومة التآكل والخواص الميكانيكية الجيدة

• التطبيقات: معالجة البتروكيماويات، إنتاج حامض الكبريتيك، معدات المعالجة الحرارية

الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق: سبائك متقدمة للتطبيقات المتخصصة

تشتمل الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق على مجموعة من السبائك المتقدمة المصممة لسد الفجوة بين الفولاذ المقاوم للصدأ التقليدي وسبائك النيكل باهظة الثمن. تتميز هذه المواد بعناصر صناعة السبائك المحسنة (خاصة الموليبدينوم والنيتروجين والكروم) لتوفير مقاومة فائقة للتآكل مع الحفاظ على قابلية التشغيل وفعالية التكلفة.

درجات الفولاذ المقاوم للصدأ الرئيسية:

• 254 SMO (UNS S31254): 6% من درجة الموليبدينوم الأوستنيتي مع مقاومة تأليب استثنائية (PRE ~43)

• 904L (UNS N08904): محتوى عالي من النيكل لحمض الكبريتيك وبيئات الكلوريد المعتدلة

• AL-6XN (UNS N08367): سبيكة موليبدينوم متقدمة بنسبة 6% لتطبيقات مياه البحر والمحلول الملحي

تعتبر هذه المواد المتقدمة ذات قيمة خاصة في المنصات البحرية، ومحطات تحلية المياه، والمعالجة الكيميائية، ومعدات مكافحة التلوث حيث يوفر الفولاذ المقاوم للصدأ التقليدي عمر خدمة غير مناسب.

إطار الاختيار الخاص بالتطبيق

متطلبات صناعة النفط والغاز

يقدم قطاع النفط والغاز بعضًا من أكثر الظروف تطلبًا لتطبيقات الأنابيب الملحومة . بدءًا من الإنتاج الأولي ومرورًا بالنقل المتوسط ​​وحتى التكرير النهائي، يجب أن يأخذ اختيار المواد في الاعتبار ما يلي:

الإنتاج المنبع:

• تتطلب خدمة الغاز الحامض أنابيب ملحومة من الفولاذ المزدوج أو أنابيب ملحومة من سبائك النيكل مع مقاومة H2S

• تتطلب الآبار ذات الضغط العالي ودرجة الحرارة العالية (HPHT) استخدام سبائك النيكل أو الازدواج الفائق

• اعتبارات التآكل تحت العزل (CUI) لصالح الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي

النقل المتوسط:

• أنابيب ملحومة ذات قطر كبير لخطوط أنابيب النفط الخام والغاز الطبيعي

• أنظمة التدفق متعددة المراحل تتطلب مواد مقاومة للتآكل

• توفر المنصات البحرية حيث يتم تقليل الوزن من خلال السبائك المزدوجة مزايا كبيرة

التكرير النهائي:

• وحدات التكسير الحفزي التي تعمل عند درجة حرارة 500-650 درجة مئوية تتطلب أنابيب ملحومة من سبائك النيكل

• عمليات المعالجة بالهيدروجين والتكسير الهيدروجيني مع اعتبارات خدمة الهيدروجين

• أنظمة مياه التبريد في البيئات المسببة للتآكل مناسبة للأنابيب الملحومة الفولاذية المزدوجة

المعالجة الكيميائية وتطبيقات البتروكيماويات

تتطلب مرافق التصنيع الكيميائي مواد أنابيب ملحومة تتحمل الوسائط المتنوعة والعدوانية في كثير من الأحيان بما في ذلك الأحماض والقواعد والمذيبات والمواد الوسيطة في درجات حرارة وضغوط مختلفة.

اختيار المواد عن طريق كيمياء العملية:

البيئات الحمضية:

• حمض الكبريتيك: الأنابيب الملحومة من سبائك النيكل (سبيكة 20، سبيكة C-276) أو الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق (904L)

• حمض الهيدروكلوريك: Hastelloy C-276 أو الأنابيب الملحومة بالتيتانيوم الصف 7

• حمض النيتريك: الأنابيب الملحومة من الفولاذ المقاوم للصدأ 304L أو 316L

• حمض الفوسفوريك: أنابيب ملحومة من الفولاذ المزدوج أو درجات الأوستنيتي الفائقة




البيئات القلوية:

• الصودا الكاوية (NaOH): الفولاذ الكربوني للحلول المركزة؛ سبائك النيكل للمحاليل المخففة والساخنة

• محاليل الأمونيا: أنابيب ملحومة من الفولاذ المقاوم للصدأ 316L




العمليات المحتوية على الكلوريد:

• مياه البحر والمحلول الملحي: الأنابيب الملحومة الفولاذية المزدوجة (2205، 2507) أو الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق

• الهيدروكربونات المكلورة: الأنابيب الملحومة من سبائك النيكل أو الأنابيب الملحومة من التيتانيوم

قطاع توليد الطاقة والطاقة

تتطلب محطات الطاقة، سواء كانت تعمل بالوقود الأحفوري التقليدي أو الطاقة النووية أو أنظمة الطاقة المتجددة، حلول الأنابيب الملحومة التي تحافظ على السلامة في ظل التشغيل المستمر لدرجة الحرارة العالية والتدوير الحراري.

محطات الطاقة التقليدية:

• أنابيب التسخين الفائق: أنابيب ملحومة من سبائك النيكل (سبائك 800H) لدرجات حرارة تتجاوز 540 درجة مئوية

• المقتصد وإعادة التسخين: الأنابيب الملحومة من الفولاذ المقاوم للصدأ 304H، 316H، أو 321H

• دوائر مياه التبريد: أنابيب فولاذية ملحومة مزدوجة لأنظمة تبريد مياه البحر

المرافق النووية:

• أنظمة التبريد الأولية: أنابيب ملحومة من سبائك النيكل المتخصصة (سبيكة 690، سبيكة 600)

• أنابيب مولد البخار: سبائك إنكونيل معالجة حرارياً

• الأنظمة المساعدة: الأنابيب الملحومة من الفولاذ المقاوم للصدأ الأوستنيتي

الطاقة الحرارية الأرضية والطاقة الشمسية:

• محلول ملحي عالي الملوحة: أنبوب ملحوم من الفولاذ المقاوم للصدأ الفائق أو أنبوب ملحوم من التيتانيوم

• سوائل نقل الحرارة: أنابيب فولاذية ملحومة مزدوجة لتحسين التوصيل الحراري

الهندسة البحرية والبحرية

تمثل البيئة البحرية تحديات فريدة تجمع بين تآكل مياه البحر، وارتباط الكائنات البحرية، والتآكل الجسدي، والقيود الصارمة على الوزن. إن اختيار الأنابيب الملحومة لهذه التطبيقات يعطي الأولوية لمقاومة التآكل ونسب القوة إلى الوزن.

أنظمة مياه البحر:

• الحماية من الحرائق ومكافحة الحرائق: الأنابيب الفولاذية الملحومة المزدوجة 2205 لمقاومة فائقة للتآكل والحشف الحيوي

• أنظمة الصابورة: أنابيب ملحومة من الفولاذ المقاوم للصدأ 316L أو درجات مزدوجة

• محطات تحلية المياه: أنابيب ملحومة من الفولاذ المقاوم للصدأ الفائق أو أنابيب ملحومة من التيتانيوم لمعالجة المياه المالحة

تطبيقات المنصات البحرية:

• أنابيب عملية الجانب العلوي: أنابيب فولاذية ملحومة مزدوجة توفر توفيرًا في الوزن بنسبة 30-40% مقارنة بالدرجات الأوستنيتي

• الأنابيب السرية تحت سطح البحر: الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ الفائق أو الأنابيب الملحومة من سبائك النيكل

• خطوط التحكم الهيدروليكية: أنابيب ملحومة من الفولاذ المقاوم للصدأ عالي الضغط

المواصفات الفنية ومعايير الجودة

المعايير الدولية ومتطلبات الامتثال

يتطلب اختيار المؤهلة الشركة المصنعة للأنابيب الملحومة التحقق من الامتثال للمعايير الدولية ذات الصلة. تضمن هذه المواصفات أن تركيبة المواد، والخواص الميكانيكية، وتفاوتات الأبعاد، وإجراءات الاختبار تلبي متطلبات الصناعة.

معايير ASTM للأنابيب الملحومة:

فئة المادة	نطاق	معايير ASTM الأساسي
الفولاذ المقاوم للصدأ	A312، A358، A409، A778	الأنابيب الملحومة والأوستنيتية والدوبلكس والحديدية
دوبلكس ستيل	A790، A928	أنابيب الفولاذ المقاوم للصدأ المزدوجة من الحديد/الأوستنيتي
التيتانيوم	ب862، ب338	أنابيب وأنابيب ملحومة من التيتانيوم وسبائك التيتانيوم
سبائك النيكل	B619، B622، B626، B619	أنابيب ملحومة من النيكل وسبائك النيكل
سوبر ستانلس	A312 (مختلف UNS)، B677	أنابيب الأوستنيتي وفائقة السبائك

المعايير الأوروبية (EN):

• EN 10217: أنابيب فولاذية ملحومة لأغراض الضغط

• EN 10296: أنابيب فولاذية دائرية ملحومة للهندسة الميكانيكية والعامة

• EN 10357: أنابيب الفولاذ المقاوم للصدأ الأوستنيتي، الحديدي، والأوستنيتي الملحومة طوليًا

المعايير اليابانية (JIS):

• JIS G3459: مواسير من الفولاذ المقاوم للصدأ

• JIS G3468: أنابيب من الفولاذ المقاوم للصدأ لخدمة مقاومة التآكل بشكل عام

بروتوكولات ضمان الجودة والاختبار

يقوم ذوو السمعة الطيبة مصنعو الأنابيب الملحومة بتنفيذ برامج شاملة لمراقبة الجودة تشمل التحقق من المواد الخام من خلال اختبار المنتج النهائي. عند تقييم الموردين، تحقق من إمكانيات الاختبار التالية:

الاختبارات غير المدمرة (NDT):

• اختبار الموجات فوق الصوتية (UT): يكتشف عيوب اللحام الداخلي والشوائب والتصفيحات

• اختبار تيار إيدي (ET): يحدد الانقطاعات السطحية والقريبة من السطح

• الاختبار الإشعاعي (RT): يوفر صورًا مرئية لجودة اللحام الداخلي

• اختبار الجسيمات المغناطيسية (MT): يكتشف الشقوق السطحية في المواد الحديدية

• اختبار اختراق السائل (PT): يكشف عن عيوب كسر السطح

الاختبار المدمر:

• اختبار الشد للتحقق من قوة الخضوع، وقوة الشد القصوى، والاستطالة

• اختبار التأثير (Charpy V-notch) للمتانة في درجات الحرارة المنخفضة

• اختبار التآكل الحبيبي (ASTM A262) للأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ

• اختبار مقاومة الحفر للسبائك المزدوجة والفولاذ المقاوم للصدأ

• اختبارات التسطيح والحرق للتأكد من ليونة وجودة اللحام

التحليل الكيميائي:

• التحليل الطيفي للانبعاث البصري (OES) للتحقق السريع من السبائك

• مضان الأشعة السينية (XRF) لتأكيد التركيب غير المدمر

• الكيمياء الرطبة لتحديد دقيق للعناصر الحرجة

التفتيش الأبعاد:

• قياس الليزر للقطر الخارجي وسمك الجدار

• قياس الاستقامة باستخدام أدوات تمليس الأسطوانة مع قياس متكامل

• التحقق من الانتهاء من السطح من خلال قياس البيانات الشخصية

متطلبات الشهادات والوثائق

يوفر حزم مصنعو الأنابيب الملحومة المحترفون وثائق شاملة تدعم إمكانية تتبع المواد والتحقق من الجودة:

تقارير اختبار المواد (MTR):

• التركيب الكيميائي للحرارة محددة

• نتائج اختبار الخواص الميكانيكية

• شهادة المعالجة الحرارية

• قياسات الأبعاد

• تقارير NDT ومعايير القبول

شهادات الجودة:

• ISO 9001:2015 نظم إدارة الجودة

• ISO 14001 الإدارة البيئية

• شهادة رمز ASME لتطبيقات أوعية الضغط

• API 5L لتطبيقات خطوط الأنابيب

• علامة CE للأسواق الأوروبية

• الامتثال PED (توجيه معدات الضغط).

التفتيش من طرف ثالث: ترحب الشركات المصنعة الرائدة للأنابيب الملحومة بفحص الطرف الثالث من قبل منظمات مثل Bureau Veritas، أو TÜV، أو Lloyd's Register، أو DNV GL، أو SGS. يوفر هذا التحقق المستقل ضمانًا إضافيًا لجودة المنتج والامتثال.

منهجية الاختيار العملي وإطار القرار

عملية الاختيار خطوة بخطوة

يتطلب اختيار الأمثل الأنبوب الملحوم إجراء تقييم منهجي للمتطلبات الفنية والعوامل الاقتصادية وقدرات الموردين:

الخطوة 1: تحديد معلمات التشغيل

• درجة حرارة التشغيل (الحد الأدنى والحد الأقصى)

• الضغط التصميمي وتقلبات الضغط

• تكوين الوسائط (المكونات الكيميائية، ودرجة الحموضة، والتركيز)

• سرعة التدفق وإمكانية التآكل والتآكل

• الظروف البيئية الخارجية

• مدة الخدمة المطلوبة

الخطوة 2: الفحص الأولي للمواد بناءً على معلمات التشغيل، قم بإنشاء قائمة مختصرة بالمواد المرشحة. يعتبر:

• مقاومة التآكل لوسائل الإعلام العملية

• الخواص الميكانيكية عند درجة حرارة التشغيل

• معاملات التمدد الحراري لتصميم النظام

• التوفر والمدة الزمنية

• متطلبات الامتثال التنظيمي

الخطوة 3: التحليل الاقتصادي قارن تكاليف دورة الحياة بدلاً من تكاليف المواد الأولية فقط:

• النفقات الرأسمالية (تكلفة المواد لكل وحدة طول)

• تكاليف التركيب (تعقيد اللحام، المؤهلات المطلوبة)

• تردد الصيانة والتفتيش

• عمر الخدمة المتوقع وفترات الاستبدال

• تكاليف الطاقة المتعلقة بانخفاض الضغط والعزل

الخطوة 4: مؤهلات الموردين قم بتقييم الشركات المصنعة المحتملة للأنابيب الملحومة بناءً على:

• قدرات التصنيع والقدرات

• نظم إدارة الجودة والشهادات

• الدعم الفني والخدمات الهندسية

• موثوقية التسليم وتوافر المخزون

• مراجع من تطبيقات مماثلة

الخطوة 5: تطوير المواصفات قم بإعداد المواصفات الفنية التفصيلية بما في ذلك:

• درجة المواد والمراجع القياسية

• متطلبات الأبعاد (OD، سمك الجدار، الطول)

• متطلبات التشطيب السطحي والنظافة

• تصنيف الضغط أو تعيين الجدول الزمني

• إعداد النهاية (عادي، مشطوف، مترابطة)

• متطلبات الاختبار والتفتيش

• وضع العلامات وتحديد الهوية

• تعليمات التعبئة والتغليف والشحن

إطار تحليل التكلفة والعائد

إن فهم التكلفة الحقيقية للأنابيب الملحومة يمتد إلى ما هو أبعد من سعر الشراء. يأخذ التحليل الشامل للتكلفة والعائد في الاعتبار ما يلي:

التكاليف الأولية:

• تكلفة المواد (دولار لكل متر خطي أو طن)

• مصاريف التصنيع واللحام

• النقل والمناولة

• تكاليف حمل المخزون

التكاليف التشغيلية:

• فقدان الطاقة نتيجة انخفاض الضغط المتزايد (الجدران السميكة تقلل من مساحة التدفق)

• متطلبات العزل (اختلافات التوصيل الحراري)

• إمكانية الوصول إلى التنظيف والصيانة

• متطلبات التفتيش والمراقبة

اعتبارات دورة الحياة:

• عمر الخدمة المتوقع قبل الاستبدال

• متطلبات بدل التآكل

• مخاطر الفشل وتكاليف العواقب

• تكاليف التوقف عن الصيانة أو الاستبدال

• تكاليف إعادة التدوير والتخلص منها

مقارنة المثال:

خذ بعين الاعتبار نظام أنابيب لمصنع كيميائي بطول 10 كيلومترات ينقل محلول ملحي مسبب للتآكل:

• الخيار أ: 316L الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ - التكلفة الأولية 500000 دولار، والعمر المتوقع 8 سنوات، وتكلفة الاستبدال 600000 دولار (بما في ذلك وقت التوقف عن العمل)

• الخيار ب: 2205 الأنابيب الفولاذية الملحومة المزدوجة - التكلفة الأولية 700000 دولار، والعمر المتوقع 20 عامًا مع الحد الأدنى من الصيانة

• الخيار ج: الأنابيب الملحومة بالتيتانيوم من الدرجة الثانية - التكلفة الأولية 1,200,000 دولار، والعمر المتوقع لأكثر من 30 عامًا، ولا تحتاج إلى صيانة تقريبًا

على مدى فترة تحليل مدتها 30 عامًا:

• الخيار أ: 500 ألف دولار + (600 ألف دولار × 2.5 عمليات استبدال) = 2,000,000 دولار بالإضافة إلى تكاليف التوقف الكبيرة

• الخيار ب: 700 ألف دولار + الحد الأدنى من الصيانة = 750 ألف دولار

• الخيار ج: 1,200,000 دولار مع استبدال أو صيانة لا تذكر

يوضح هذا التحليل كيف أن الاستثمار الأولي الأعلى في الأنابيب الملحومة من الصلب المزدوج أو الأنابيب الملحومة من التيتانيوم يمكن أن يحقق وفورات كبيرة في دورة الحياة.

العمل مع شركة مصنعة مؤهلة للأنابيب الملحومة

تقييم قدرات التصنيع

عند اختيار الشركة المصنعة للأنابيب الملحومة ، قم بتقييم قدراتها الفنية وخدماتها للتأكد من قدرتها على تلبية متطلبات مشروعك:

معدات التصنيع:

• تشكيل مطاحن قادرة على إنتاج الأقطار وسماكات الجدران المطلوبة

• أنظمة اللحام المناسبة لمواد محددة (TIG، بلازما، ليزر)

• مرافق المعالجة الحرارية (التليين بالمحلول، وتخفيف الإجهاد)

• قدرات التشطيب السطحي (التخليل، التخميل، التلميع الكهربائي)

الخبرة الفنية:

• المعرفة المعدنية لتوجيه اختيار المواد

• التأهيل والتوثيق لإجراءات اللحام

• تحليل العناصر المحدودة للتطبيقات المخصصة

• تحليل الفشل ودعم استكشاف الأخطاء وإصلاحها

تكامل سلسلة التوريد:

• الحصول على المواد الخام من المطاحن المعتمدة

• إدارة المخزون للأحجام القياسية

• قدرات التسليم في الوقت المناسب

• الخبرة اللوجستية والتصدير العالمية

خدمات القيمة المضافة

تقدم الشركات الرائدة في تصنيع الأنابيب الملحومة خدمات شاملة تتجاوز إنتاج الأنابيب الأساسية:

الدعم الهندسي:

• استشارة اختيار المواد لتطبيقات محددة

• حسابات تصنيف الضغط ودرجة الحرارة

• تقييم التآكل وتوصيات الوقاية

• تحليلات التكلفة والعائد للمواد البديلة

تصنيع مخصص:

• خدمات مقطوعة حسب الطول مع دقة التسامح

• الخيوط والحز والتحضير النهائي

• الانحناء والتشكيل حسب الطلب

• اختبار الضغط وكشف التسرب

توثيق الجودة:

• شهادات اختبار المطحنة مع إمكانية التتبع الكامل

• أوراق بيانات سلامة المواد (MSDS)

• شهادات الامتثال للمعايير الدولية

• تنسيق التفتيش من طرف ثالث

الخدمات اللوجستية والتعبئة والتغليف:

• طلاء واقي أو غطاء للتخزين والنقل

• التجميع والصناديق المناسبة لطرق المناولة

• وثائق التصدير والدعم الجمركي

• ترتيبات تخزين الشحنة

الاتجاهات المستقبلية والتقنيات المتقدمة

الابتكار في تصنيع الأنابيب الملحومة

تستمر صناعة في الأنابيب الملحومة التطور مع التقدم التكنولوجي الذي يعمل على تحسين الجودة والكفاءة والأداء المادي:

تقنيات اللحام المتقدمة:

• يوفر اللحام بشعاع الليزر اختراقًا أعمق ومناطق أضيق متأثرة بالحرارة

• عمليات قوس الليزر الهجينة تجمع بين فوائد كلتا التقنيتين

• اللحام الآلي مع المراقبة في الوقت الحقيقي والتحكم التكيفي

• التصنيع الإضافي للهندسة المعقدة والنماذج الأولية السريعة

التطورات المادية:

• درجات مزدوجة فائقة جديدة مع مقاومة محسنة للتآكل (PRE > 45)

• الفولاذ المقاوم للصدأ المزدوج الخالي من الدهون يقلل من محتوى النيكل مع الحفاظ على الأداء

• سبائك النيكل المتقدمة لدرجات الحرارة القصوى (> 1100 درجة مئوية)

• هياكل الأنابيب المركبة التي تجمع بين المعدن وبطانات البوليمر

التصنيع الرقمي:

• تكامل الصناعة 4.0 مع أجهزة استشعار إنترنت الأشياء التي تراقب معلمات الإنتاج

• الذكاء الاصطناعي لمراقبة الجودة التنبؤية

• التوائم الرقمية لتحسين العملية

• Blockchain لتعزيز إمكانية تتبع سلسلة التوريد

الاستدامة والاعتبارات البيئية

يركز الحديثة مصنعو الأنابيب الملحومة بشكل متزايد على المسؤولية البيئية:

كفاءة المواد:

• تحسين حسابات سمك الجدار مما يقلل من استهلاك المواد

• سبائك عالية القوة تتيح تصميمات أخف وزنًا

• إمكانية إعادة تدوير سبائك الفولاذ المقاوم للصدأ والدوبلكس والتيتانيوم والنيكل

الحفاظ على الطاقة:

• انخفاض انخفاض الضغط من خلال التشطيبات السطحية الأمثل

• عمر خدمة ممتد يقلل من تكرار الاستبدال

• تحسين العزل مما يقلل من فقدان الحرارة في الأنظمة الحرارية

عمليات التصنيع:

• تقنيات اللحام والمعالجة الحرارية الموفرة للطاقة

• برامج الحد من النفايات وإعادة التدوير

• معالجة المياه وأنظمة التبريد ذات الحلقة المغلقة

• مبادرات الحد من البصمة الكربونية

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: ما هو الفرق الرئيسي بين الأنابيب الملحومة والأنابيب غير الملحومة؟

يتم تصنيع الأنابيب الملحومة عن طريق تشكيل لوحة مسطحة ولحام التماس، مما يوفر مزايا التكلفة والتوافر بأقطار أكبر. يتم إنتاج الأنابيب غير الملحومة من قطع معدنية صلبة بدون لحامات، وعادةً ما تقدم معدلات ضغط أعلى ولكن بتكلفة متزايدة. بالنسبة للعديد من التطبيقات، يقوم الحديثة مصنعو الأنابيب الملحومة بإنتاج أنابيب ملحومة ذات أداء يضاهي الأداء السلس من خلال عمليات اللحام المتقدمة ومعالجات ما بعد اللحام.

س 2: كيف يمكنني الاختيار بين الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ، أو المزدوجة، أو التيتانيوم، أو سبائك النيكل؟

يعتمد الاختيار على ظروف التشغيل الخاصة بك. الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ تناسب احتياجات مقاومة التآكل العامة. توفر الأنابيب الملحومة الفولاذية المزدوجة قوة أعلى ومقاومة فائقة للكلوريد. تتفوق الأنابيب الملحومة المصنوعة من التيتانيوم في البيئات شديدة التآكل. تتعامل الأنابيب الملحومة المصنوعة من سبائك النيكل مع درجات الحرارة العالية والمواد الكيميائية العدوانية. استشر الشركات المصنعة ذات الخبرة مثل SStube للحصول على إرشادات خاصة بالتطبيقات.

س 3: ما هي معايير الجودة التي يجب أن أحددها للأنابيب الملحومة؟

حدد معايير ASTM أو EN أو JIS ذات الصلة المناسبة للمواد والتطبيق الخاص بك. بالنسبة للأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ ، فإن ASTM A312 شائع. يستخدم الدوبلكس ASTM A790، ويتبع التيتانيوم ASTM B862، وتستخدم سبائك النيكل معايير مختلفة من السلسلة B. تأكد من أن الشركة المصنعة توفر تقارير وشهادات اختبار المواد الكاملة.

س 4: هل يمكن استخدام الأنابيب الملحومة لتطبيقات الضغط العالي؟

نعم، يمكن للأنابيب الملحومة المصنعة بشكل صحيح التعامل بأمان مع خدمة الضغط العالي. تنتج عمليات اللحام الحديثة مثل SAW لحامات كاملة الاختراق تلبي قوة المواد الأساسية أو تتجاوزها. المفتاح هو اختيار الشركات المصنعة للأنابيب الملحومة المؤهلة التي تتبع بروتوكولات اختبار صارمة بما في ذلك الاختبار الهيدروستاتيكي والفحص بالموجات فوق الصوتية والفحص الشعاعي.
