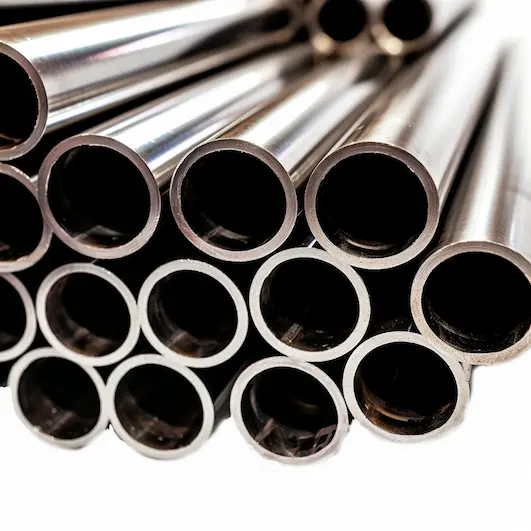

الفوائد الرئيسية للأنابيب غير الملحومة من الفولاذ المقاوم للصدأ في التطبيقات الصناعية

في المشهد الصناعي المعقد للمعالجة الصناعية، غالبًا ما تتجاوز تكلفة فشل الأنابيب تكلفة المواد من حيث الحجم. يؤدي تسرب واحد في مصنع كيميائي، أو انفجار ضغط في خط هيدروليكي، أو تلوث في مجموعة دوائية إلى حدوث مخاطر تتعلق بالسلامة، وغرامات بيئية، وفترات توقف كارثية. يشرح هذا السياق عالي المخاطر سبب إعطاء المهندسين الأولوية للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ للتطبيقات المهمة. إنه ليس مجرد خيار مادي؛ فهو يمثل استراتيجية محسوبة لتخفيف المخاطر مصممة للتفوق على البدائل الملحومة.

على عكس الأنابيب الملحومة، التي تعتمد على سلامة التماس الطولي، توفر الأنابيب غير الملحومة قوة هيكلية موحدة مستمدة من مادة صلبة. هذا الاختلاف الأساسي يغير هامش الأمان للنظام بأكمله. يقوم هذا الدليل بتقييم المزايا التقنية والكفاءات التشغيلية والتكلفة الإجمالية للملكية (TCO) لمساعدة فرق المشتريات والهندسة في إجراء اختيارات المواد المستندة إلى البيانات.

الوجبات السريعة الرئيسية

• السلامة الهيكلية الموحدة: كيف يؤدي غياب طبقات اللحام إلى القضاء على النقطة الأساسية للفشل الميكانيكي في أنظمة الضغط العالي.

• مقاومة فائقة للتآكل: لماذا توفر طبقة الأكسيد السلبي في التكوينات السلسة موثوقية أعلى في البيئات الكيميائية والبحرية العدوانية.

• ديناميكيات التدفق: تأثير الأسطح الداخلية الملساء على فقدان الاحتكاك وكفاءة الطاقة والنظافة.

• واقع عائد الاستثمار: فهم السبب وراء أن ارتفاع تكاليف المواد الأولية يؤدي إلى انخفاض نفقات الصيانة والاستبدال على المدى الطويل.

سلامة هيكلية لا مثيل لها لبيئات الضغط العالي

الحجة الأساسية لاختيار الأنابيب غير الملحومة تكمن في تجانسها الجسدي. تخلق عملية التصنيع أنبوبًا ثابتًا في التركيب والقوة في كل نقطة على طول محيطه.

ميزة التجانس

يتم تصنيع الأنابيب غير الملحومة عن طريق البثق. يتم تسخين قطعة من الصلب الصلب وثقبها من خلال المركز، ثم يتم دحرجتها أو سحبها حسب الحجم. تضمن هذه الفيزياء بقاء البنية المجهرية ثابتة في جميع أنحاء جسم الأنبوب. لا توجد مناطق تم فيها تغيير بنية الحبوب بسبب الحرارة الشديدة لشعلة اللحام.

في المقابل، تحتوي الأنابيب الملحومة حتماً على خط التماس. حتى مع المعالجة الحرارية المتقدمة والطرق بالخرز، تمثل منطقة اللحام انقطاعًا معدنيًا. يخلق هذا التماس نقطة محورية للضغط الميكانيكي والتآكل المحتمل بين الحبيبات. بالنسبة للأنظمة التي تعمل بالقرب من حدود التصميم الخاصة بها، يزيل الأنبوب غير الملحوم عالي الضغط المصنوع من الفولاذ المقاوم للصدأ هذا المتغير تمامًا، مما يوفر حاجزًا موحدًا ضد القوى الداخلية.

انفجار الثقة الضغط

يقوم المهندسون بحساب ضغط العمل الآمن للأنابيب باستخدام صيغ ضغط الطوق. نظرًا لأن الأنابيب الملحومة تمتلك نقطة ضعف نظرية عند التماس، فإنها عادةً ما يتم تعيين عامل كفاءة مشترك أقل (غالبًا 0.85 أو أقل) مقارنة بعامل الكفاءة 1.0 للمواد غير الملحومة.

بشكل عام، توفر الأنابيب غير الملحومة معدل ضغط عمل أعلى بنسبة 20% تقريبًا من نظيراتها الملحومة من نفس البعد والدرجة. هذا الهامش أمر بالغ الأهمية ل:

• الأنظمة الهيدروليكية: حيث يمكن لارتفاع الضغط أن يؤدي إلى إرهاق الوصلات الملحومة.

• غلايات البخار: حيث يلتقي الضغط العالي بالتدوير الحراري.

• خطوط الوقود: حيث يكون الاحتواء غير قابل للتفاوض.

عامل الأمان في الصناعات الحرجة

في القطاعات الحيوية للسلامة مثل الطاقة النووية والفضاء والنفط والغاز البحري، يجب تعظيم 'عامل السلامة' - نسبة القدرة الهيكلية إلى الحمل المطبق الفعلي. إن الفشل الكارثي في ​​هذه البيئات يعرض حياة الإنسان ويسبب أضرارًا بيئية هائلة. تعمل الأنابيب غير الملحومة كوثيقة تأمين. إنه يضمن أن نظام الأنابيب ليس الحلقة الأضعف في السلسلة التشغيلية.

مقاومة متقدمة للتآكل واستقرار الحرارة

وبعيدًا عن القوة الميكانيكية، غالبًا ما تشتمل البيئات الصناعية على مواد كيميائية عدوانية ودرجات حرارة شديدة. يعزز التكوين السلس الخصائص الكامنة في الفولاذ المقاوم للصدأ.

التخميل للإصلاح الذاتي

يعتمد الفولاذ المقاوم للصدأ على طبقة أكسيد سلبية غنية بالكروم لمقاومة التآكل. إذا تم خدش السطح، فإن هذه الطبقة تصلح بشكل فعال في وجود الأكسجين. ومع ذلك، فإن عملية اللحام يمكن أن تستنزف الكروم في المنطقة المتأثرة بالحرارة، مما يؤدي إلى 'الحساسية'. وهذا يجعل منطقة اللحام عرضة لترسيب الكربيد والتآكل اللاحق.

التصنيع السلس يتجنب هذه الصدمة الحرارية. تظل الطبقة السلبية موحدة عبر مساحة السطح بأكملها. هذا التوحيد يجعل الأنابيب غير الملحومة خيارًا مثاليًا للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ المقاوم للحرارة ، حيث أنها تحافظ على الاستقرار الهيكلي دون المعاناة من التآكل التفضيلي في درجات الحرارة العالية.

المرونة الخاصة بالصف

يؤدي اختيار السبيكة الصحيحة إلى تعزيز هذه المرونة. يوضح الجدول التالي الدرجات الشائعة المستخدمة في التصنيع السلس:

الصف	الخصائص الأساسية	التطبيق النموذجي
304/304 لتر	مقاومة التآكل القياسية. قابلية تشكيل ممتازة.	التعرض للغلاف الجوي، والمعالجة الكيميائية العامة.
316/316 ل	وأضاف الموليبدينوم لمقاومة الكلوريدات والتنقر.	البيئات البحرية، والحفارات البحرية، ومصانع الأدوية.
دوبلكس / سوبر دوبلكس	قوة عالية مقترنة بمقاومة شديدة للتشقق الناتج عن الإجهاد والتآكل.	نقل الغاز الحامض، وتحلية المياه، والسفن السرية في أعماق البحار.

درجات الحرارة القصوى

يعد اتساق الأداء أمرًا حيويًا عندما تواجه الأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ في التطبيقات الصناعية صدمة حرارية. بدءًا من درجات الحرارة المبردة لنقل الغاز الطبيعي المسال (-162 درجة مئوية) حيث قد تصبح اللحامات هشة، إلى الحرارة الشديدة لمبادلات الفرن، يتوسع الهيكل الحبيبي الموحد للفولاذ غير الملحوم وينكمش بالتساوي. وهذا يمنع الالتواء أو التشقق الذي يتم ملاحظته غالبًا عند واجهة الهياكل المجهرية المتباينة في التجميعات الملحومة.

كفاءة التدفق والنقاء: ميزة السطح الداخلي

تحدد الحالة الداخلية للأنبوب كفاءة نقل السوائل ونقاء المنتج. ينتج التصنيع السلس تجويفًا أكثر سلاسة بشكل طبيعي مقارنة بالخرز الداخلي الموجود في الأنابيب الملحومة.

ديناميكيات التدفق الأمثل

تجويف سلس وسلس يقلل من فقدان الاحتكاك. في الأنظمة ذات الأنابيب الطويلة، يؤدي الاضطراب الناتج عن حبيبات اللحام أو الأسطح الخشنة إلى زيادة الطاقة اللازمة لضخ السوائل. ومن خلال استخدام الأنابيب غير الملحومة، يقلل المهندسون من انخفاض الضغط عبر النظام. ويترجم هذا التخفيض مباشرة إلى انخفاض متطلبات حمل المضخة وتحسين كفاءة الطاقة طوال عمر المنشأة.

النظافة ومكافحة التلوث

في الصناعات التي تخضع لمعايير النظافة الصارمة، تشكل تضاريس السطح خطر التلوث.

• الأدوية والطعام: يمكن أن تكون خرزات اللحام بمثابة 'نقاط ميناء' حيث تتراكم بقايا المنتج وتنمو البكتيريا. تعمل الأنابيب غير الملحومة على إزالة هذه الشقوق، مما يضمن فعالية دورات التنظيف في المكان (CIP).

• أشباه الموصلات/التقنية: يسمح نقل الغازات فائقة النقاء بعدم تساقط الجسيمات. أي عدم انتظام في جدار الأنبوب يمكن أن يولد جزيئات تدمر الرقائق الدقيقة الحساسة.

بالنسبة لهذه التطبيقات الصارمة، فإن تحديد أنبوب غير ملحوم من الفولاذ المقاوم للصدأ عالي النقاء أو أنبوب غير ملحوم من الفولاذ المقاوم للصدأ الدقيق يضمن أن خشونة السطح الداخلي (Ra) تلبي المتطلبات الصارمة اللازمة للحفاظ على سلامة المنتج.

التكلفة الإجمالية للملكية (TCO) مقابل الاستثمار المقدم

غالبًا ما تتردد فرق المشتريات في السعر المرتفع للمواد غير الملحومة. ومع ذلك، فإن تحليل تكلفة دورة الحياة يكشف عن واقع اقتصادي مختلف.

مغالطة 'سعر المتر'.

صحيح أن الأنابيب غير الملحومة تحمل سعر شراء أولي أعلى. عملية البثق كثيفة الاستهلاك للطاقة ومعقدة مقارنة بدرفلة ولحام شريط مسطح. ومع ذلك، فإن التركيز فقط على 'سعر المتر' يتجاهل تكلفة التركيب والصيانة والفشل المحتمل. تعمل عمليات الشراء الذكية على نقل المحادثة من سعر الشراء إلى تكلفة دورة الحياة (LCC).

تخفيض الصيانة

تتطلب الأنابيب غير الملحومة مراقبة أقل صرامة. تتطلب الدرزات الملحومة في الخدمة الحرجة إجراء اختبارات غير مدمرة متكررة (NDT)، مثل الفحص بالأشعة السينية أو الموجات فوق الصوتية، لمراقبة الزحف أو التشقق. تتطلب عمليات التفتيش هذه إيقاف تشغيل النظام وعمالة متخصصة.

علاوة على ذلك، تُظهر الأنابيب غير الملحومة فترات استبدال ممتدة في البيئات المسببة للتآكل. إن غياب تآكل اللحام التفضيلي يعني أن جدران الأنابيب تصبح رقيقة بشكل موحد مع مرور الوقت، مما يجعل التنبؤ بالفشل أسهل ويطيل العمر الإنتاجي للأصل.

اقتصاديات التوقف

النظر في حساب عائد الاستثمار. تشمل تكلفة إيقاف التشغيل غير المخطط له بسبب خط التماس فقدان الإنتاج، وأطقم الإصلاح في حالات الطوارئ، والمواد الخام المهدرة. إذا منعت المادة السلسة الممتازة حدثًا واحدًا فقط من هذا القبيل على مدار عشر سنوات، فإن الاستثمار الأولي يدفع تكاليفه عدة مرات. غالبًا ما تكون الموثوقية الميزة الأكثر فعالية من حيث التكلفة لأي مكون صناعي.

اعتبارات المصادر: المعايير وتقييم الشركة المصنعة

ولتحقيق هذه الفوائد، يجب أن تكون المصادر صارمة. لا تعمل جميع الأنابيب غير الملحومة بشكل متساوٍ؛ الجودة تعتمد بشكل كبير على نسب التصنيع.

الشهادات الحرجة

إن ضمان حصولك على أنبوب غير ملحوم من الفولاذ المقاوم للصدأ ISO هو الخطوة الأولى في ضمان الجودة. تضمن شهادة ISO التزام الشركة المصنعة بالمعايير العالمية لتفاوتات الأبعاد وإمكانية تتبع المواد. تتضمن معايير ASTM الرئيسية التي يجب تحديدها ما يلي:

• ASTM A312: المواصفات القياسية لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي الملحومة وغير الملحومة والمشغولة على البارد.

• ASTM A213: معيار للغلايات غير الملحومة المصنوعة من سبائك الصلب الحديدي والأوستنيتي، والمسخن الفائق، وأنابيب المبادلات الحرارية.

• ASTM A269: معيار أنابيب الفولاذ المقاوم للصدأ الأوستنيتي الملحومة وغير الملحومة للخدمات العامة.

اختيار الشريك

عند فحص الشركة المصنعة للأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ ، انظر إلى ما هو أبعد من الكتالوج. يجب على الشريك القادر أن يوفر الشفافية فيما يتعلق ببروتوكولات الاختبار الخاصة به. تشمل القدرات الأساسية ما يلي:

• الاختبار الهيدروستاتيكي: التحقق من احتواء الضغط.

• اختبار تيار إيدي: الكشف عن العيوب السطحية والجوفية.

• تحديد المواد الإيجابية (PMI): التأكد من تطابق التركيب الكيميائي مع الدرجة المحددة.

يتطلب الحصول على أنابيب غير ملحومة من الفولاذ المقاوم للصدأ عالية الجودة دليلاً على إجراءات مراقبة الجودة هذه.

مصفوفة القرار

استخدم هذه المصفوفة البسيطة لتوجيه قرار التوريد النهائي:

متغير التطبيق الموصى به	المنطق	المادي
الضغط المنخفض / النقل المائي	ملحومة	فعالة من حيث التكلفة. الضغوط منخفضة.
الجمالية / المعمارية	ملحومة	يتم إعطاء الأولوية للمظهر المرئي على إجهاد الطوق.
الضغط العالي (> 20% هامش أمان)	سلس	يزيل خطر فشل التماس.
الخدمة القاتلة/السامة	سلس	مطلوب عدم التسامح مع التسرب.
درجات الحرارة القصوى	سلس	التمدد/الانكماش الحراري الموحد.
المواقع التي يتعذر الوصول إليها	سلس	تعظيم الوقت بين البدائل.

خاتمة

تظل الأنابيب الفولاذية المقاومة للصدأ غير الملحومة هي المعيار الصناعي للبيئات التي لا ترحم حيث لا يكون الفشل خيارًا. من قاع المحيط إلى قلب المفاعل النووي، يوفر تجانس البثق السلس هامشًا من الأمان لا يمكن أن تضاهيه المنتجات الملحومة. في حين أن الاستثمار الأولي أعلى، فإن استمرارية التشغيل، وتقليل عبء الصيانة، وعمر الخدمة الممتد يؤكد صحة النفقات.

إن الاختيار بين السلس والملحوم هو في النهاية قرار بين التوفير المسبق والأمن طويل المدى. يتم تشجيع المهندسين ومديري المشتريات على مراجعة مواصفات الأنابيب الحالية الخاصة بهم مقابل متغيرات الضغط والتآكل والسلامة التي تمت مناقشتها هنا. ومن خلال اختيار المادة المناسبة للتطبيق الصحيح، تعمل العمليات الصناعية على تأمين بنيتها التحتية ضد الاضطرابات المكلفة.

التعليمات

س: ما هو الفرق الأساسي في معدل الضغط بين الأنابيب الفولاذية المقاومة للصدأ الملحومة وغير الملحومة؟

ج: توفر الأنابيب غير الملحومة عادةً معدل ضغط عمل أعلى بنسبة 20% تقريبًا من الأنابيب الملحومة من نفس الحجم والدرجة. وذلك لأن الأنابيب غير الملحومة لها عامل كفاءة مشترك يبلغ 1.0، في حين يتم تخفيض كفاءة الأنابيب الملحومة (غالبًا إلى 0.85) لمراعاة الضعف الهيكلي المحتمل لدرزة اللحام. وهذا يجعل الأنابيب غير الملحومة الخيار الأفضل للتطبيقات الهيدروليكية والبخارية ذات الضغط العالي.

س: لماذا يُفضل الأنبوب غير الملحوم من الفولاذ المقاوم للصدأ للتطبيقات عالية النقاء؟

ج: يفضل استخدام الأنابيب غير الملحومة لأنها تفتقر إلى خرزة اللحام الداخلية الموجودة في الأنابيب الملحومة. يمكن لهذه الخرزة أن تحبس البكتيريا، أو تعيق التدفق، أو تتخلص من الجسيمات. يوفر الأنبوب غير الملحوم سطحًا داخليًا أملسًا وموحدًا يسهل تنظيفه وتعقيمه وتلميعه. وهذا أمر بالغ الأهمية لمنع التلوث في تصنيع الأدوية، وتجهيز الأغذية، وخطوط غاز أشباه الموصلات.

س: هل يمكن ثني أو ثني الأنابيب الفولاذية المقاومة للصدأ غير الملحومة دون أن تتشقق؟

ج: نعم، الأنابيب غير الملحومة عمومًا تظهر قابلية تشكيل ممتازة. نظرًا لأنها غالبًا ما يتم تلدينها أثناء التصنيع وتمتلك بنية حبيبية موحدة دون منطقة لحام صلبة، فيمكن ثنيها وحرقها ولفها مع انخفاض خطر التشقق أو الانقسام مقارنة بالأنابيب الملحومة. وهذا يجعلها مثالية لخطوط الأجهزة المعقدة وملفات المبادل الحراري.

س: ما هي معايير ASTM الأكثر شيوعًا للأنابيب الصناعية غير الملحومة؟

ج: المعايير الأكثر شيوعًا هي ASTM A312 (للأنابيب الملحومة وغير الملحومة العامة)، وASTM A213 (خاصة للغلايات غير الملحومة، والمسخن الفائق، وأنابيب المبادل الحراري)، وASTM A269 (للأنابيب غير الملحومة للخدمة العامة). ويضمن تحديد هذه المعايير تلبية الأنابيب للمتطلبات الكيميائية والميكانيكية الصارمة اللازمة للاستخدام الصناعي.

س: هل التكلفة الأعلى للأنابيب غير الملحومة لها ما يبررها في أعمال السباكة العامة؟

ج: بشكل عام، لا. بالنسبة للنقل المائي منخفض الضغط، أو السور المزخرف، أو التطبيقات المعمارية القياسية، فإن القدرات العالية للأنابيب غير الملحومة مفرطة. في هذه البيئات منخفضة الضغط، توفر الأنابيب الملحومة المصنوعة من الفولاذ المقاوم للصدأ قوة كافية ومقاومة للتآكل بسعر أقل بكثير. من الأفضل حجز الأنابيب غير الملحومة للتطبيقات ذات الضغط العالي أو درجة الحرارة العالية أو التطبيقات الحرجة للسلامة حيث تؤدي التكلفة الإضافية إلى التخفيف الضروري للمخاطر.
