أين يمكنني شراء أنابيب الفولاذ المقاوم للصدأ المعتمدة من AMS للخطوط الهيدروليكية الفضائية؟

إن شراء المكونات للأنظمة الهيدروليكية الفضائية لا يترك أي مجال للخطأ. تتطلب بيئات الضغط العالي، والتقلبات الشديدة في درجات الحرارة، والأحمال الديناميكية التي لا هوادة فيها، أنابيب تضمن الاتساق المطلق. يجب عليك التأكد من عدم التسامح مع الأخطاء في كل دورة طيران. عند تحديد مصادر أنابيب الفولاذ المقاوم للصدأ AMS ، لا يمكن للمشترين الاعتماد على المعايير الصناعية العامة. يمكن لخلل مجهري واحد أن يضر بسطح التحكم في الطيران بالكامل أو بآلية جهاز الهبوط. تفتقر المواصفات العامة ببساطة إلى الاختبارات الصارمة اللازمة لسلامة الطيران. يشرح هذا الدليل كيفية تحديد مواصفات AMS الصحيحة لاحتياجات مشروعك المحددة. سوف تتعلم كيفية فحص موردي الطيران المؤهلين بشكل فعال. نقوم أيضًا بتفصيل الوثائق الدقيقة التي يجب عليك طلبها لضمان الامتثال التنظيمي والسلامة التشغيلية وسلامة النظام بشكل عام.

الوجبات السريعة الرئيسية

• التحقق من درجة الطيران: معايير ASTM العامة غير كافية للهيدروليكيات الفضائية؛ مواصفات AMS أو MIL-T الدقيقة (على سبيل المثال، AMS 5566، MIL-T-6845) إلزامية للامتثال.

• مواصفات المواد: يعتمد الاختيار بشكل كبير على بيئة التشغيل - عادةً 304 (1/8 صعب) لأنظمة الضغط العالي القياسية، أو 321 لتطبيقات درجات الحرارة العالية/الضغط العالي.

• تأهيل المورد: قم بالشراء فقط من الموردين الذين يحتفظون بشهادتي AS9100 وNADCAP، مما يضمن إمكانية التتبع الكامل للمواد والاختبار غير المدمر المعتمد (NDT).

• الوثائق الإلزامية: لا تقبل أبدًا الأنابيب بدون تقارير اختبار المطحنة الشاملة (MTRs) وإثبات يمكن التحقق منه للامتثال لـ DFARS/ITAR.

لماذا تتطلب الهيدروليكا الفضائية شهادات AMS محددة (وليس فقط ASTM)

تعمل معايير التصنيع العامة بشكل جيد تمامًا للتطبيقات التجارية. ومع ذلك، فهي تقصر بشكل لا يصدق عند تطبيقها على المكونات الحيوية للطيران. يغطي ASTM A269 الأنابيب العامة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي الملحومة وغير الملحومة. ويحدد المتطلبات الكيميائية الأساسية والخواص الميكانيكية. ومع ذلك، فهي تفتقر إلى بروتوكولات ضمان الجودة الصارمة اللازمة للطيران. كما أنه يفتقد التفاوتات الأكثر صرامة في الأبعاد والاختبار الإلزامي غير المدمر (NDT) المطلوب للحصول على شهادة الطيران.

تعمل الخطوط الهيدروليكية بمثابة الجهاز العصبي للطائرة. يقومون بتشغيل أبواب معدات الهبوط. إنهم يحركون أسطح التحكم في الطيران المهمة مثل الجنيحات والدفة. يجب أن تقاوم التعب الأنابيب الفولاذية المقاومة للصدأ المستخدمة هنا في مجال الطيران الشديد. إنه يتحمل دورات الضغط المستمرة والاهتزازات الديناميكية الهوائية والصدمات الحرارية دون الخضوع. تتطلب المكونات الهيدروليكية الفضائية التسامح المطلق مع الخطأ.

لتحقيق هذا المستوى من السلامة، يعتمد المهندسون على معايير محددة للغاية:

• AMS (مواصفات مواد الطيران والفضاء): تم نشرها من قبل SAE International، وتحكم هذه المعايير التركيب الدقيق للمواد. إنها تحدد الخصائص الفيزيائية الدقيقة وحدود المعالجة الحرارية وتفاوتات التصنيع.

أفضل الممارسات: تحقق دائمًا من خطاب المراجعة الدقيق لمعيار AMS أو MIL المطلوب في رسوماتك الهندسية. وتقوم الهيئات التنظيمية بتحديث هذه المعايير بشكل دوري. يمكن أن تؤدي التحديثات الدقيقة إلى تغيير متطلبات اختبار الامتثال بشكل جذري أو رفض حالات المواد المقبولة مسبقًا.

تحديد الأنابيب الفولاذية المقاومة للصدأ المناسبة لنظامك

يعتمد اختيار المواد بشكل كامل على بيئة تشغيل الطائرة. تحتاج إلى مطابقة السبائك المحددة والمزاج مع المتطلبات الميكانيكية للنظام. يمكن أن يؤدي اختيار السبيكة الخاطئة إلى التعب المبكر أو الفشل التآكل.

النوع 304 / 304L: المعيار الهيدروليكي

يظل النوع 304 هو المادة الأكثر شيوعًا المستخدمة في الخطوط الهيدروليكية للطيران. إنه يوازن بخبرة بين الليونة والقدرة على التشكيل على البارد ومقاومة التآكل البيئي. تشير علامة "L" إلى محتوى كربون أقل، مما يمنع التحسس أثناء إجراءات اللحام.

• المعايير الرئيسية: AMS 5566، AMS 5564، MIL-T-6845.

• الحالة المادية: غالبًا ما يقدم الموردون هذه الأنابيب في حالة '1/8 صلبة' بدلاً من الحالة الملدنة بالكامل. تحقق عملية التصلب هذه قوة الشد القصوى (105-140 KSI) المطلوبة لنقل السائل الهيدروليكي عالي الضغط بأمان.

النوع 321: مناطق درجات الحرارة العالية والضغط العالي

تولد بعض أقسام الطائرات حرارة شديدة. تتحلل السبائك القياسية بسرعة في ظل هذه الظروف. النوع 321 يشتمل على مثبت التيتانيوم. تمنع هذه الإضافة الدقيقة ترسيب الكربيد، المعروف أيضًا باسم التحسس، أثناء التعرض لدرجة الحرارة المرتفعة.

• المعايير الرئيسية: AMS 5557 وAMS 5570. AMS 5557 النوع 1 يملي التصنيع الدقيق المسحوب على البارد. النوع 2 يملي العمليات الساخنة.

• التطبيقات المثالية: يحدد المهندسون النوع 321 للأنظمة الموجهة بالقرب من حجرات المحرك أو قنوات العادم أو وحدات الطاقة المساعدة (APUs).

الأنابيب الملحومة والأنابيب المسحوبة

تؤثر عملية التصنيع بشكل مباشر على السلامة الهيكلية للأنبوب. تنشأ الأنابيب غير الملحومة من قطعة صلبة مقذوف في أنبوب مجوف. لا يحتوي على طبقات لحام طولية. وهذا يوفر أقصى درجات الضغط والسلامة الهيكلية التي لا مثيل لها لتطبيقات الطيران الحرجة. على العكس من ذلك، تبدأ الأنابيب الملحومة والمرسومة كشريط ملفوف ملحوم مغلق. وهو مقبول في أنظمة السوائل الثانوية المحددة. ومع ذلك، يجب على المطاحن تصنيعها واختبارها بدقة وفقًا لمعايير الطيران لضمان اختفاء وصلة اللحام تمامًا.

الخطأ الشائع: تحديد الأنابيب الملدنة بالكامل لأنظمة الضغط العالي. إذا كان النظام الهيدروليكي الخاص بك يتطلب توهجًا أو ثنيًا واسع النطاق أثناء التثبيت، فتأكد من أن الأنابيب تحدد حالة صلابة متوافقة. يسمح المزاج الصلب بنسبة 1/8 بالعمل البارد دون التشقق مع الحفاظ على معدلات ضغط الاندفاع العالية.

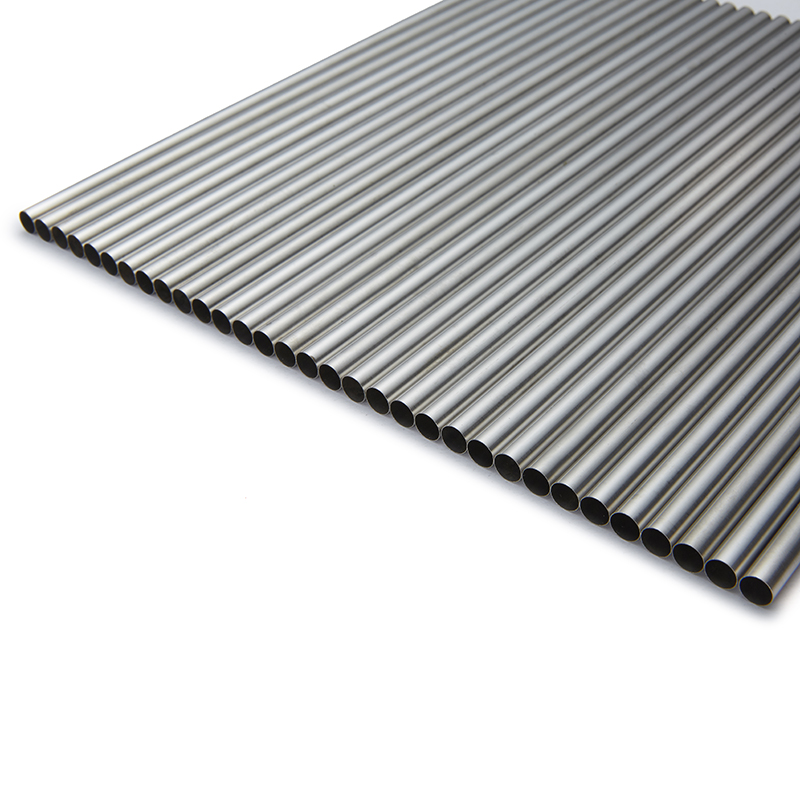

أنابيب دقيقة مصنوعة من الفولاذ المقاوم للصدأ في مجال الطيران، مُحسَّنة لنقل السوائل الهيدروليكية ذات الضغط العالي.

فحص الموردين: ما الذي يجعل الموزع ""مؤهلاً لقطاع الطيران""؟

إن العثور على مورد قادر يتجاوز مجرد التحقق من كتالوج المنتجات. يتم تنظيم سلسلة التوريد الخاصة بالفضاء بشكل كبير. يجب عليك التحقق من أطر إدارة الجودة والامتثال الخاصة بها بدقة قبل إصدار أمر الشراء.

1. أنظمة إدارة الجودة (QMS): يعتبر معيار ISO 9001 مجرد خط أساس للصناعة التجارية. يجب أن يحمل موردو الطيران الحقيقيون شهادة AS9100 النشطة. يتطلب هذا المعيار الخاص بالفضاء إدارة صارمة لمخاطر سلسلة التوريد. كما يتطلب الأمر أيضًا برامج شاملة لمنع قطع الغيار المقلدة لإبعاد المعادن التي لم يتم التحقق منها عن النظام البيئي للطيران.

2. ضوابط المخزون والتخزين: يجب على الموزعين المؤهلين إثبات الضوابط البيئية الصارمة للمنشأة. يجب عليهم منع التلوث المتبادل بدقة. على سبيل المثال، يجب عليهم عزل مناطق قطع الفولاذ الكربوني فعليًا بعيدًا عن المخزون المقاوم للصدأ لمنع انتقال الصدأ. ويجب عليهم أيضًا استخدام بروتوكولات التغطية النهائية الآمنة لمنع التلوث الداخلي بالزيت أو الغبار أو الحطام أثناء التخزين.

قائمة مراجعة المشتريات: ما الذي يجب أن تطلبه قبل الشراء

لا تقم أبدًا بإتمام عملية الشراء أو قبول الشحنة دون الحصول على المستندات المطلوبة. تحمي قائمة التوثيق الصارمة مسؤولية سلسلة التوريد الخاصة بك وتضمن سلامة الرحلة.

• تقارير اختبار المطاحن (MTRs): يجب أن تصاحب هذه المستندات الرسمية كل شحنة. إنهم يتحققون من التركيب الكيميائي الدقيق من ذوبان الفولاذ الأصلي. على سبيل المثال، يجب أن يثبت 304 MTR محتوى 18-20% من الكروم و8-11% من النيكل. كما يقومون أيضًا بتسجيل الخواص الميكانيكية الأساسية للدفعة.

• دليل الاختبار المدمر: يجب عليك تأمين الوثائق التي تؤكد اجتياز الدفعة المحددة للاختبارات المادية. يقوم مهندسو الجودة بإخضاع عينات الأنابيب لاختبارات الحرق والتشفية والتسطيح العكسي. ويجب أن يتحمل المعدن هذه التشوهات دون أن يتشقق أو ينشطر.

• سجلات الاختبارات غير المدمرة (NDT): اطلب إثباتًا للاختبارات غير المدمرة (NDT). يستخدم اختبار تيار إيدي المجالات الكهرومغناطيسية للكشف عن الشقوق السطحية المجهرية. يفرض الاختبار الهيدروستاتيكي ضغط الماء داخل الأنبوب لتحديد موقع التسربات غير المرئية. تضمن هذه السجلات سلامة الجدار.

• تفاوتات الأبعاد: اطلب التحقق من أن القطر الخارجي (OD) وسمك الجدار يتوافقان مع الاختلافات الصارمة. تفرض معايير مثل MIL-T-6845 تفاوتات شديدة للغاية. يحتاج المهندسون إلى هذه الهوامش الهندسية الضيقة لحساب ضغوط التشغيل الآمنة بدقة.

تحذير بالغ الأهمية: لا تقبل خطابات 'شهادة المطابقة' الأساسية بدلاً من MTRs الفعلية للأنابيب الهيدروليكية الفضائية الهامة. تشير الشهادات فقط إلى أن المنتج يفي بالمعايير. يحتاج المهندسون إلى بيانات الاختبار الأولية والتجريبية الموجودة في استعراض منتصف المدة للتحقق من هوامش السلامة.

أفضل قنوات التوريد لأنابيب الفضاء الجوي

يؤثر اختيار قناة الشراء الصحيحة على كل من الجداول الزمنية للمشروع وتوافر المكونات. يختار المشترون عمومًا بين طريقتين رئيسيتين: شراء المطاحن مباشرة والموزعين الرئيسيين المتخصصين.

عند موازنة التكلفة والتوافر، يجب عليك تقييم المهل الزمنية للمورد مقابل المخاطر المرتبطة. إعطاء الأولوية للموردين الذين يقومون بعمليات القطع وإزالة الأزيز والتعبئة داخل الشركة بشكل صارم وفقًا لمعايير الطيران. غالبًا ما يؤدي التغليف السيئ إلى تلف النقل. طرف الأنبوب الدقيق المنحني قليلاً يجعل المكون بأكمله عديم الفائدة لتركيبات الطيران.

خاتمة

يتطلب الحصول على أنابيب AMS المعتمدة التنقل في مشهد صارم لعلوم المواد والامتثال التنظيمي وضمان الجودة الصارم. لا يمكنك التنازل عن الوثائق أو المزاج المادي. من خلال التنفيذ الصارم لمتطلباتك الهندسية، يمكن لفرق المشتريات التخفيف من مخاطر سلسلة التوريد بشكل آمن.

• تحقق دائمًا من رموز AMS أو MIL-T المحددة مقابل رسوماتك الهندسية قبل إصدار أي أمر شراء.

• قم بإعطاء الأولوية لصلابة المادة الصحيحة، مثل المادة القاسية بنسبة 1/8، لموازنة ضغط الاندفاع الهيدروليكي مع قابلية انحناء التثبيت.

• اطلب البيانات الأولية والتجريبية من خلال تقارير اختبار المطاحن الشاملة بدلاً من الاكتفاء بشهادات المطابقة العامة.

اتخذ إجراءً فوريًا من خلال مراجعة قائمة البائعين الحالية لديك. تأكد من أنهم يحملون الاعتمادات الفضائية اللازمة.

التعليمات

س: ما الفرق بين AMS 5566 وASTM A269؟

ج: في حين أن كلاهما يغطي أنابيب من الفولاذ المقاوم للصدأ 304، فإن AMS 5566 مخصص لتطبيقات الفضاء الجوي. يتطلب تفاوتات أبعاد أكثر صرامة وحالات صلابة محددة، مثل 1/8 صلابة للضغط العالي. يتطلب AMS 5566 أيضًا إمكانية تتبع واختبارات غير مدمرة أكثر صرامة من معيار ASTM A269 للأغراض العامة.

س: لماذا يتم توفير الأنابيب الهيدروليكية للطيران في كثير من الأحيان على أنها "1/8 صلبة"؟

ج: يوفر المزاج "1/8 القاسي" توازنًا حاسمًا. إنه يزيد من قوة الإنتاجية والشد للفولاذ المقاوم للصدأ لتحمل السوائل الهيدروليكية ذات الضغط العالي. وفي الوقت نفسه، فإنه يحتفظ بما يكفي من الليونة للسماح بالتوهج والانحناء المطلوب لملاءمة الأنابيب في حواجز الطائرات المعقدة.
